Bausatz-Soundbar 2.1 selber bauen
Wer mehr Sound aus seinem TV-Gerät holen will, greift zu Soundbar und Subwoofer. Diese Augen- und Ohrenschmeichler sind elegante Selbstbau-Varianten mit kraftvollem Klang.
Bausatz-Soundbar 2.1 selber bauen

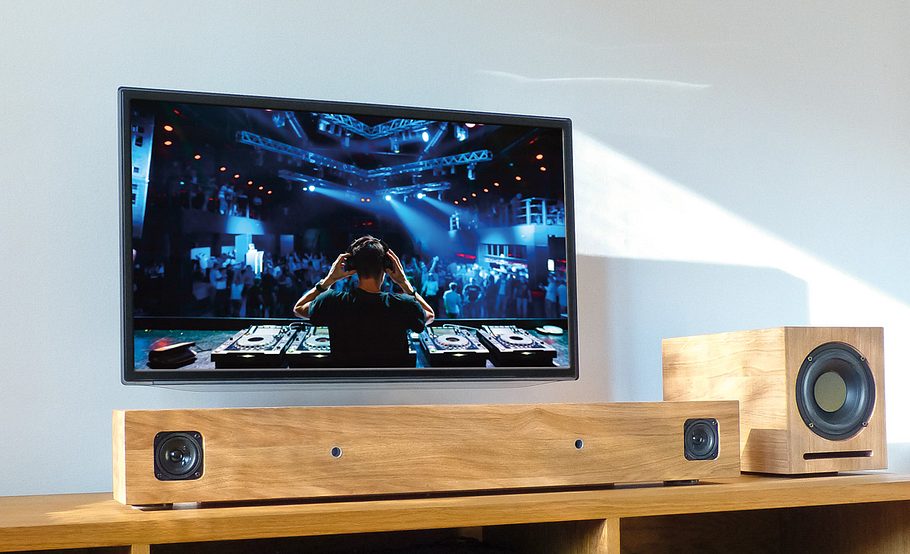

Der Subwoofer steht hier sehr exponiert – er kann auch unauffällig auf dem Boden platziert werden.
Bausatz-Soundbar 2.1 selber bauen

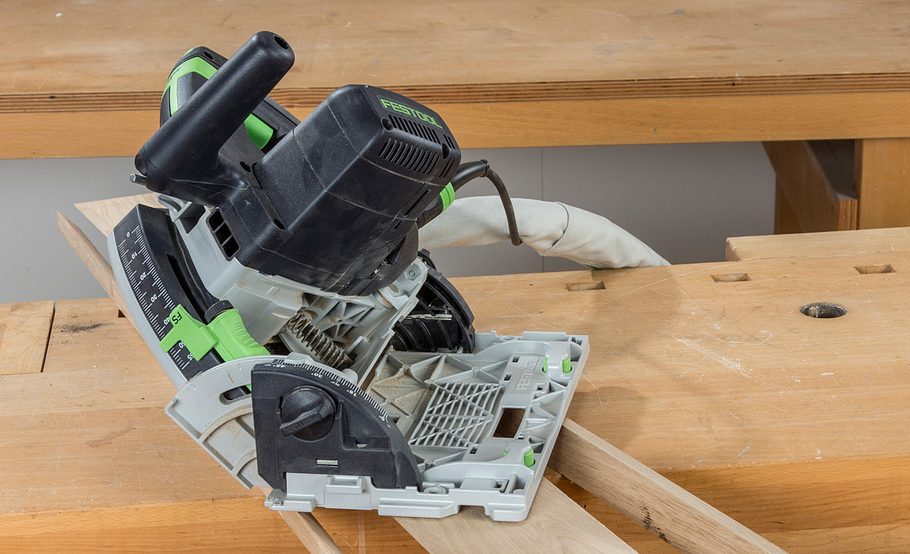

Die Gehäuseteile aus 20-mm-Leimholz haben wir aus optischen Gründen mit der Tauchsäge entlang einer Führungsschiene …
Bausatz-Soundbar 2.1 selber bauen

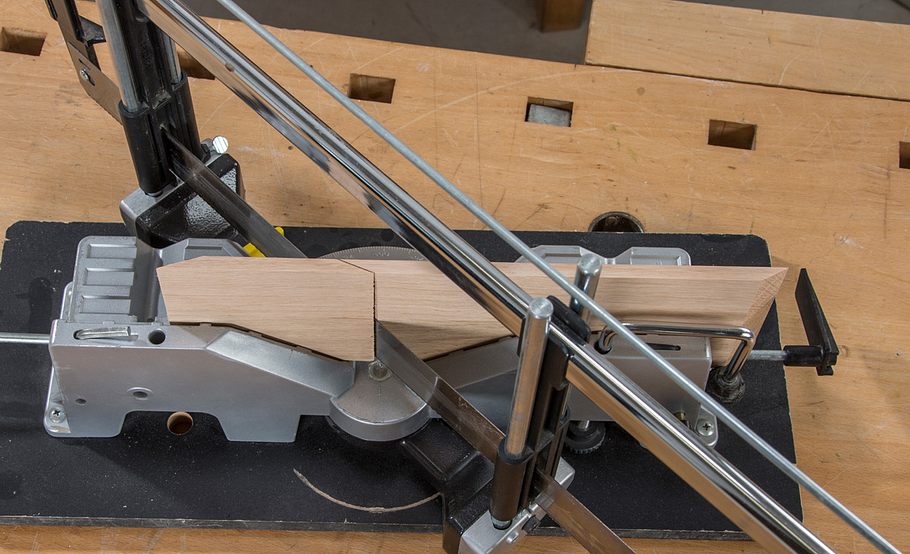

… auf Gehrung zugeschnitten. Die kleinen Seitenteile wurden dann mit der Gestell-Gehrungssäge abgelängt.
Bausatz-Soundbar 2.1 selber bauen

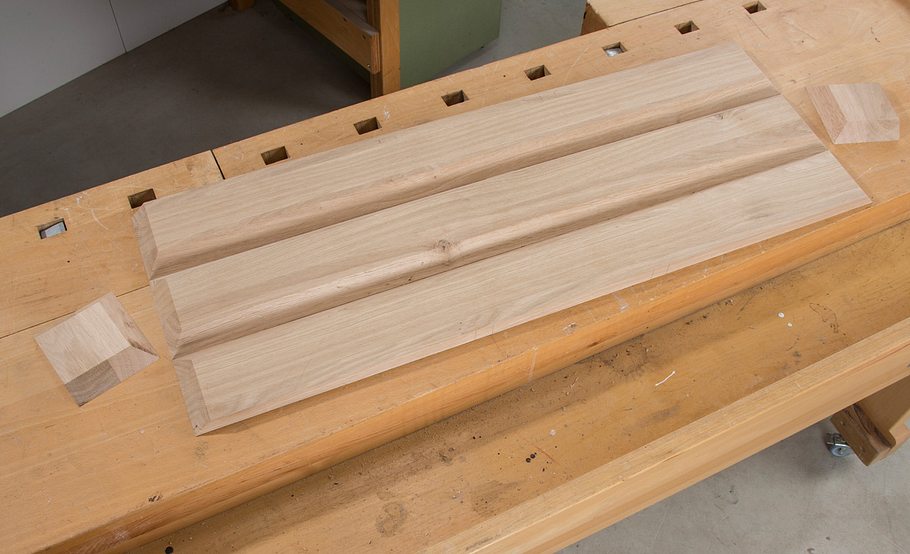

Deckel, Front, Boden und Seiten sind zugeschnitten; zur Rückseite hin weisen diese Bauteile keinen Gehrungsschnitt auf.
Bausatz-Soundbar 2.1 selber bauen

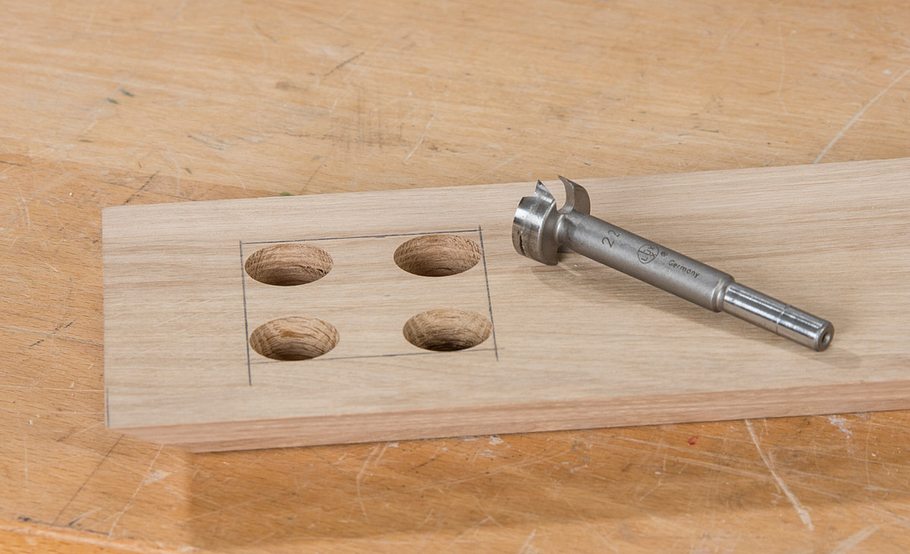

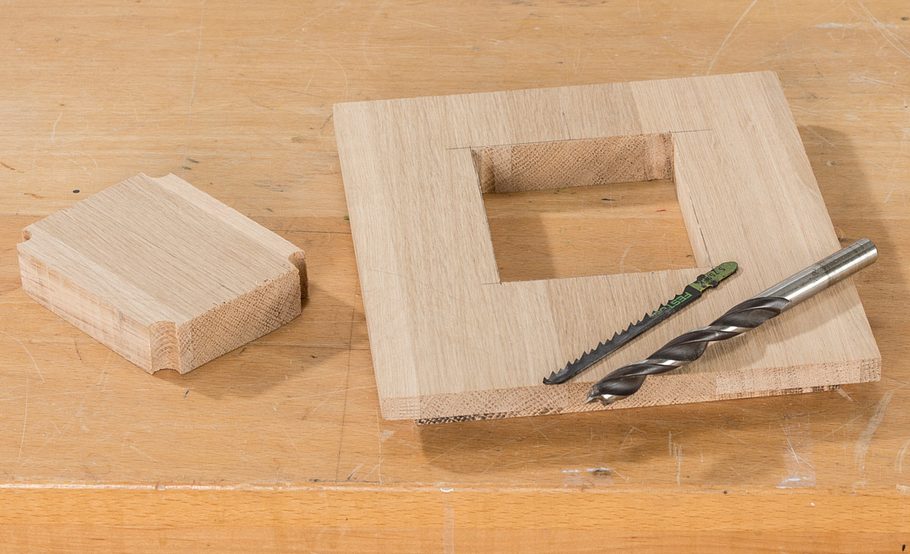

Zeichnen Sie auf die Front die Lage und Form der beiden Breitbänder-Frontplatten auf und durchbohren die Ecken mit einem …
Bausatz-Soundbar 2.1 selber bauen
… geeigneten Forstnerbohrer (hier 22 mm). Dann trennen Sie die beiden inneren Flächen mit der Stichsäge sauber heraus.
Bausatz-Soundbar 2.1 selber bauen

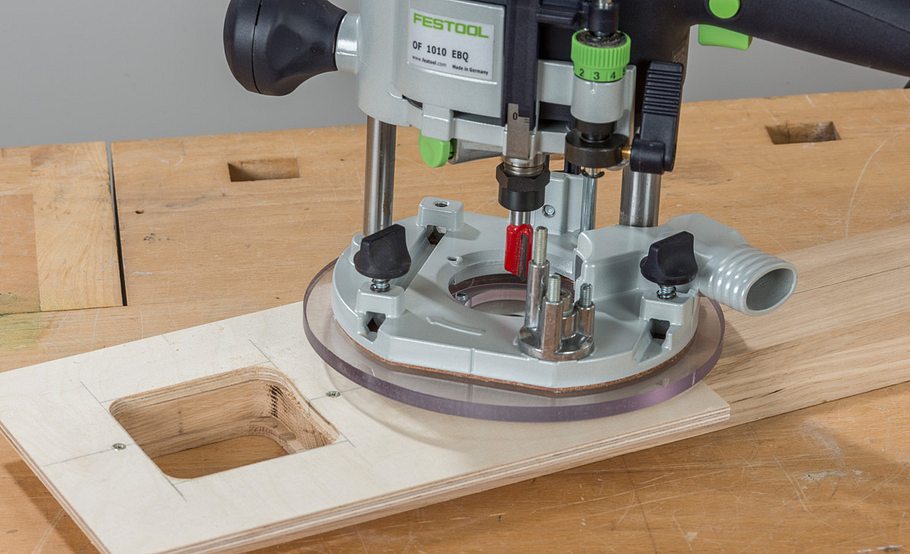

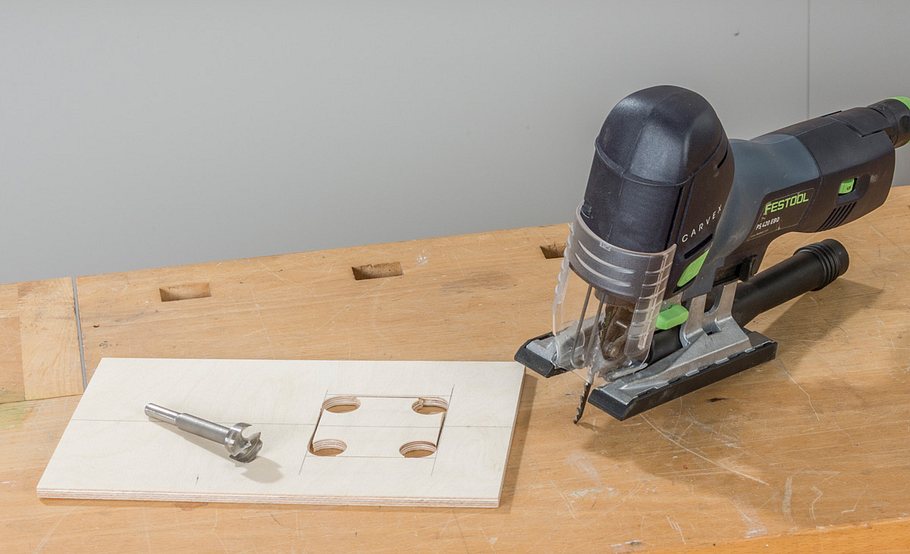

Fertigen Sie nun – abhängig von der Ihnen zur Verfügung stehenden (möglichst kleinen) Kopierhülse für die Oberfräse – die …
Bausatz-Soundbar 2.1 selber bauen
… Frässchablone aus Sperrholz und schrauben die Schablone zentriert auf die Innenseite vor das Lautsprecherloch.
Bausatz-Soundbar 2.1 selber bauen

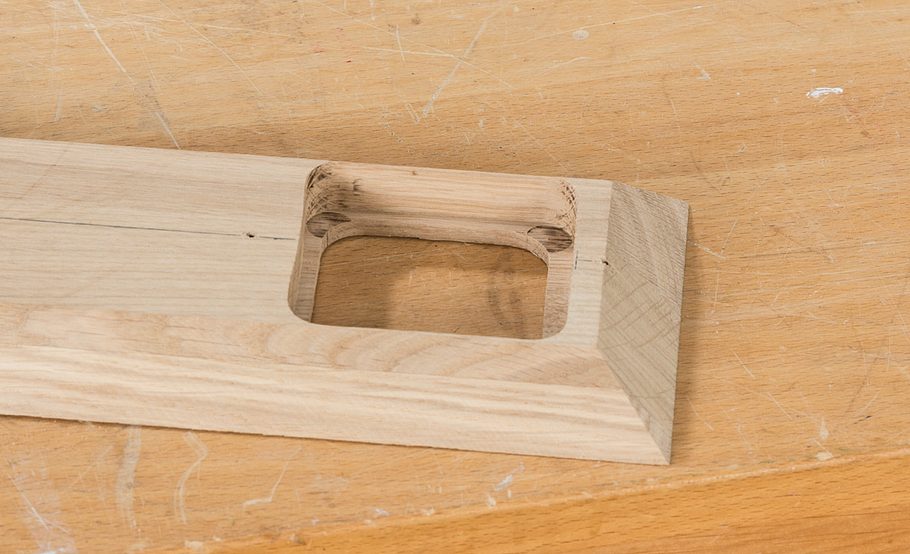

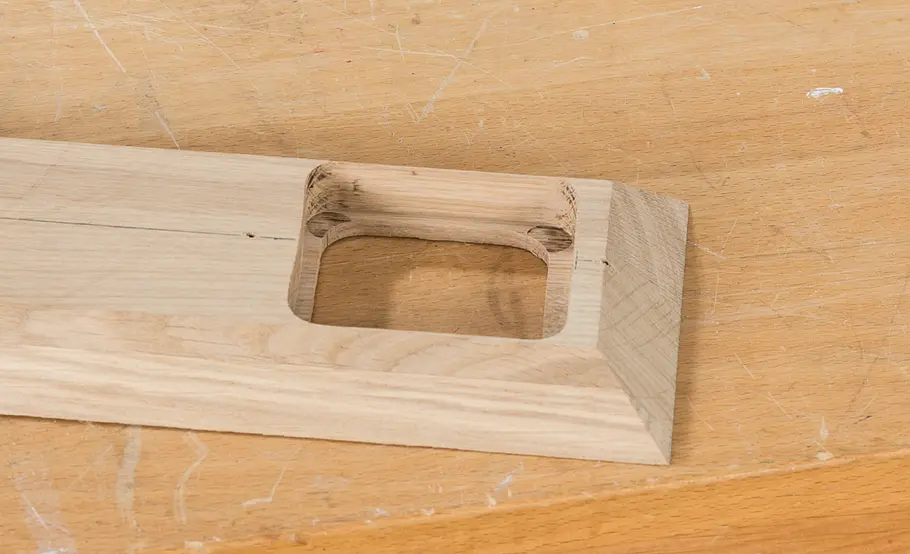

Nun wird stufenweise das Material rund 16 mm tief abgetragen. So entsteht ein umlaufender Falz von etwa 5 mm.
Bausatz-Soundbar 2.1 selber bauen

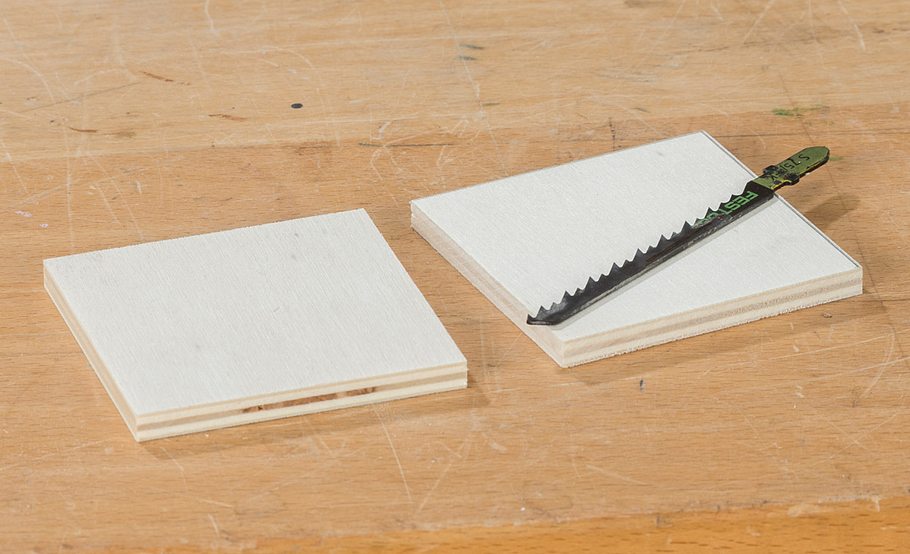

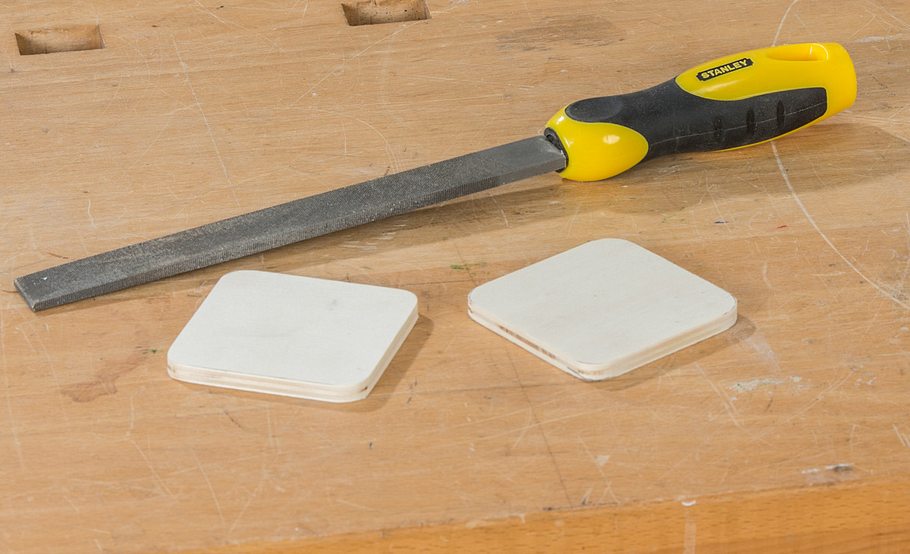

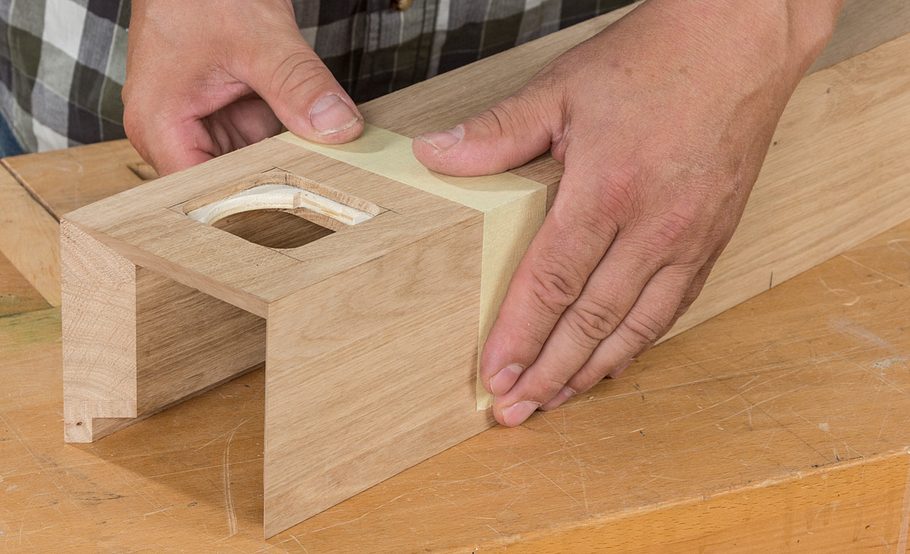

Schneiden Sie jetzt die Füllungsplättchen für die Breitbänder zu …
Bausatz-Soundbar 2.1 selber bauen
… und runden Sie die Ecken mit der Feile ab.
Bausatz-Soundbar 2.1 selber bauen

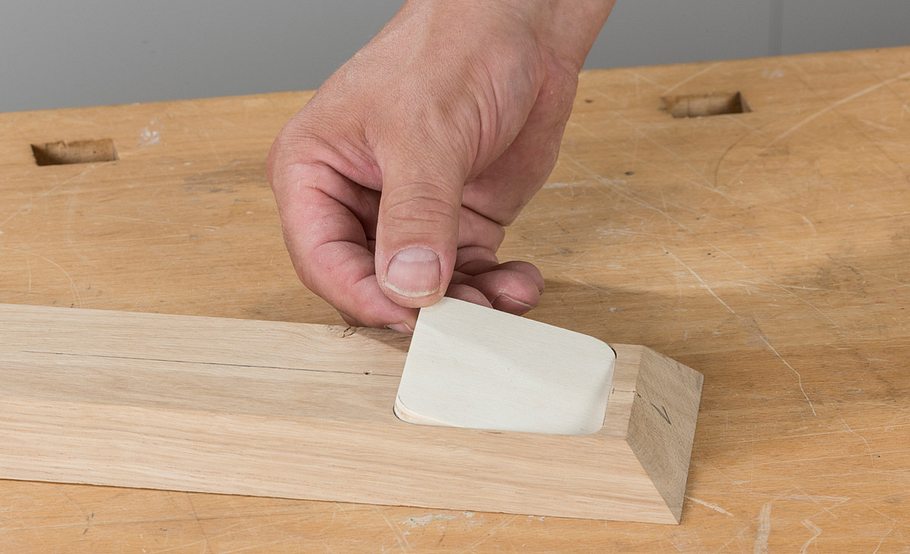

Prüfen Sie, ob die Plättchen exakt in die gefalzten Ausschnitte passen.
Bausatz-Soundbar 2.1 selber bauen

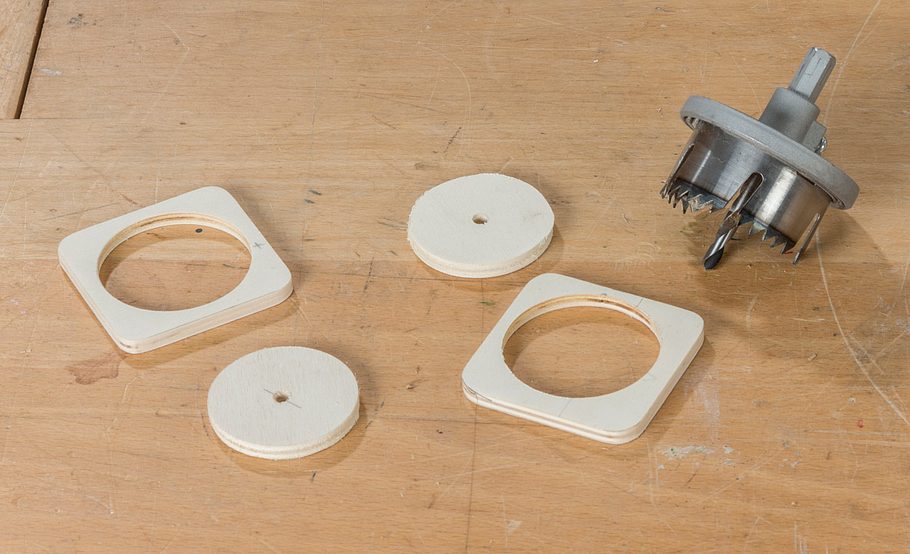

Mir der Lochsäge mittig die Aussparung für die Breitbänder schneiden …
Bausatz-Soundbar 2.1 selber bauen

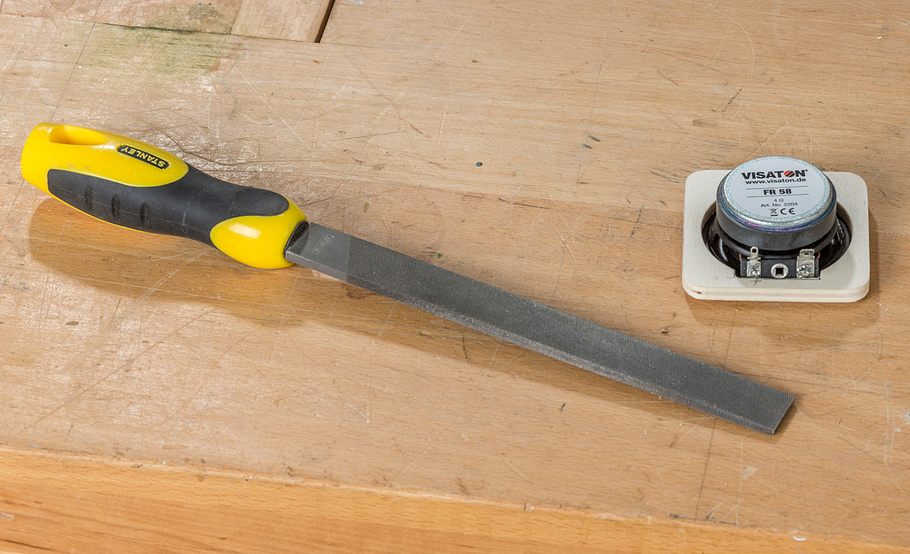

… und behutsam die Basis für das Anschlussschild nachfeilen.
Bausatz-Soundbar 2.1 selber bauen

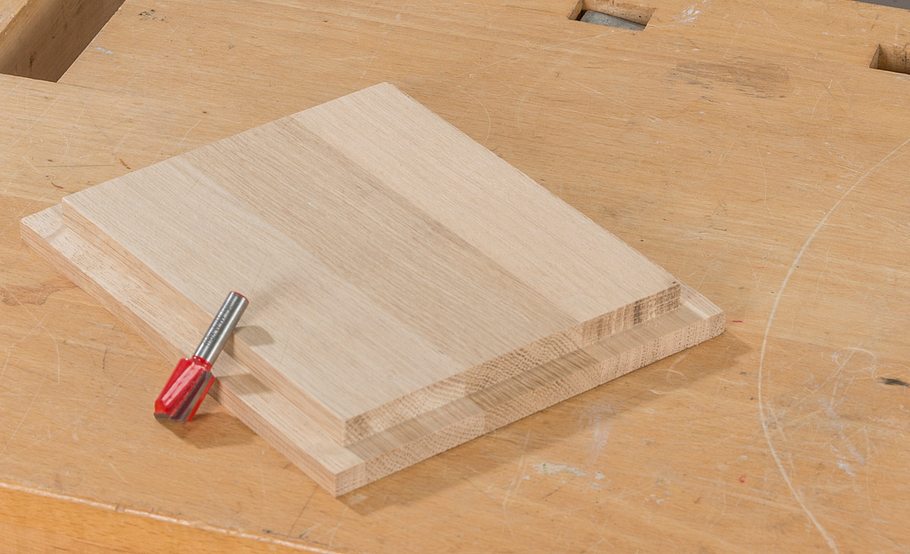

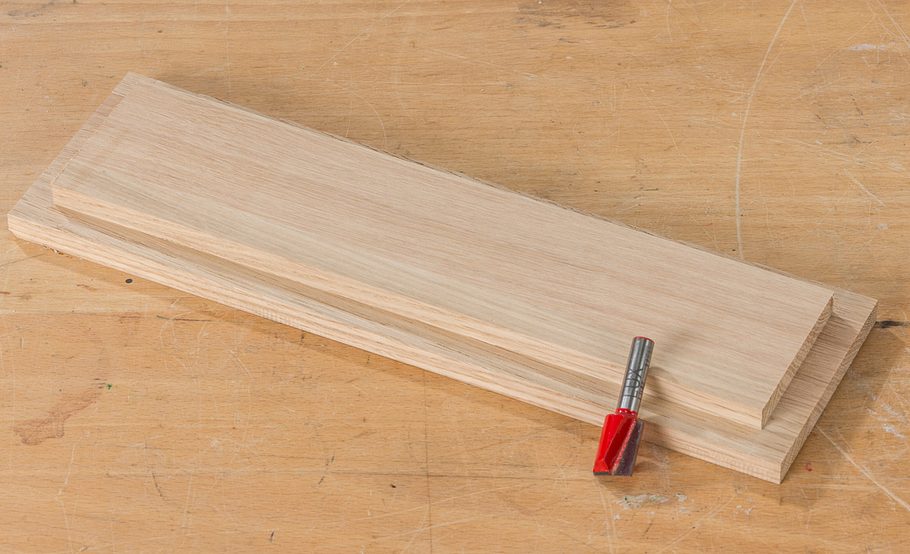

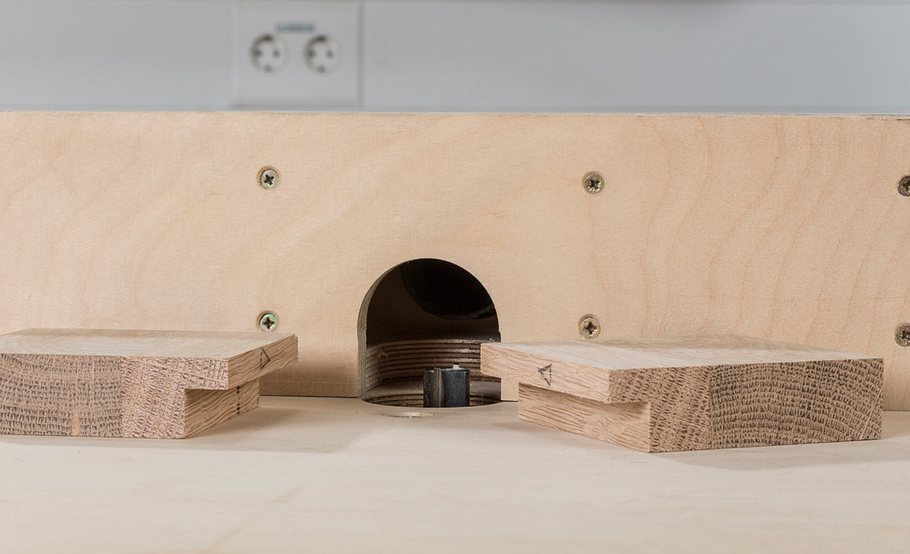

Die hinteren Kanten von Deckel, Boden, Außen- und Innenwänden werden nun für die Rückwände gefalzt – bei Deckel und Boden …
Bausatz-Soundbar 2.1 selber bauen
… jeweils nur im Bereich der beiden geschlossenen Gehäuseteile. Wegen der kleinen Bauteile am besten stationär fräsen!
Bausatz-Soundbar 2.1 selber bauen

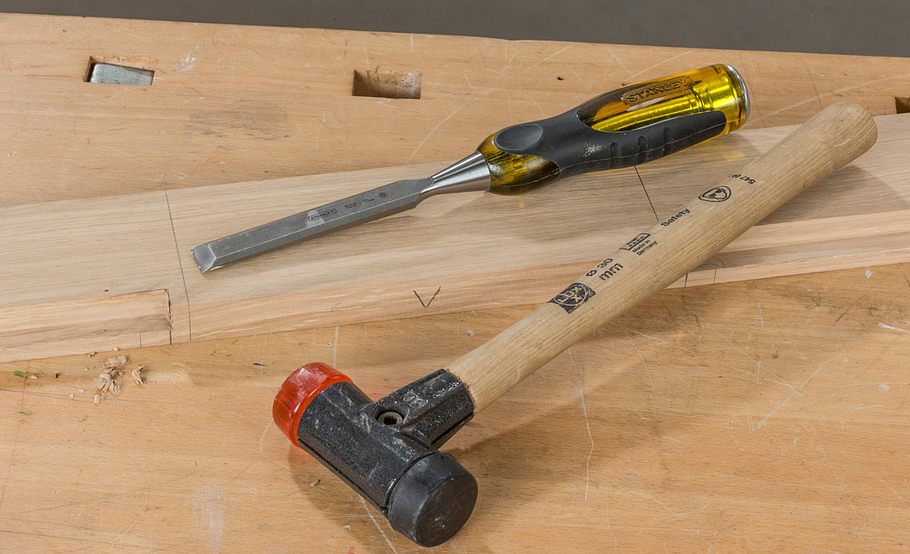

Dann werden die vom Einsatzfräsen verbliebenen Fräserradien bei Boden und Deckel sauber ausgestemmt.
Bausatz-Soundbar 2.1 selber bauen

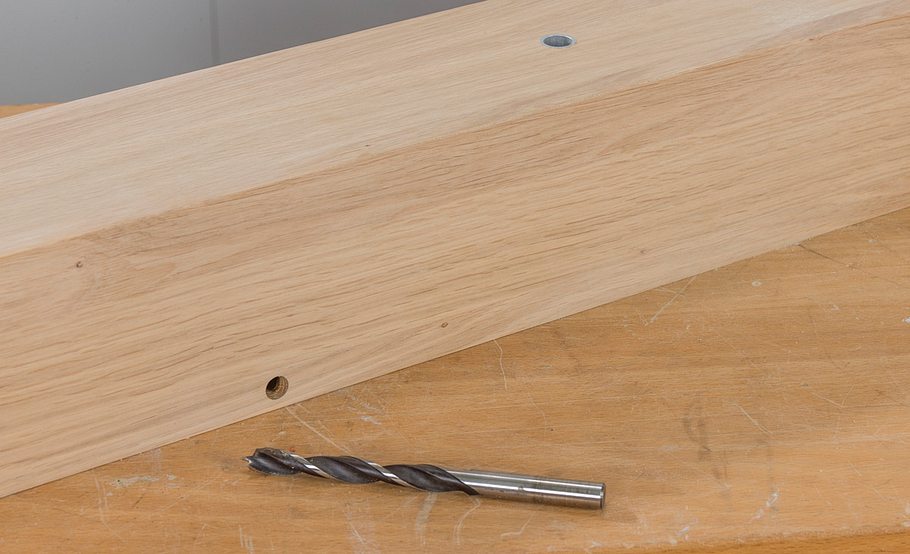

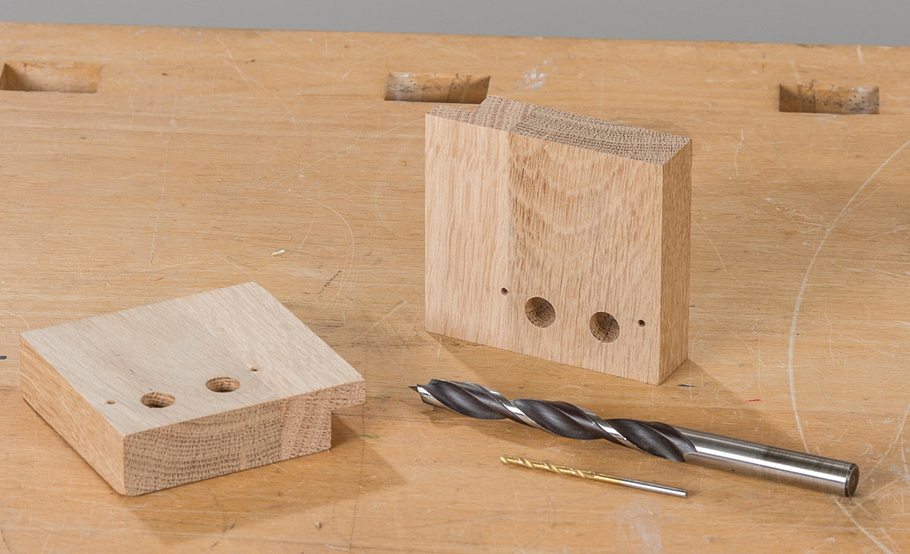

Die innenliegenden Seitenwände werden für die Anschlussklemmen (Terminals) gebohrt.
Bausatz-Soundbar 2.1 selber bauen

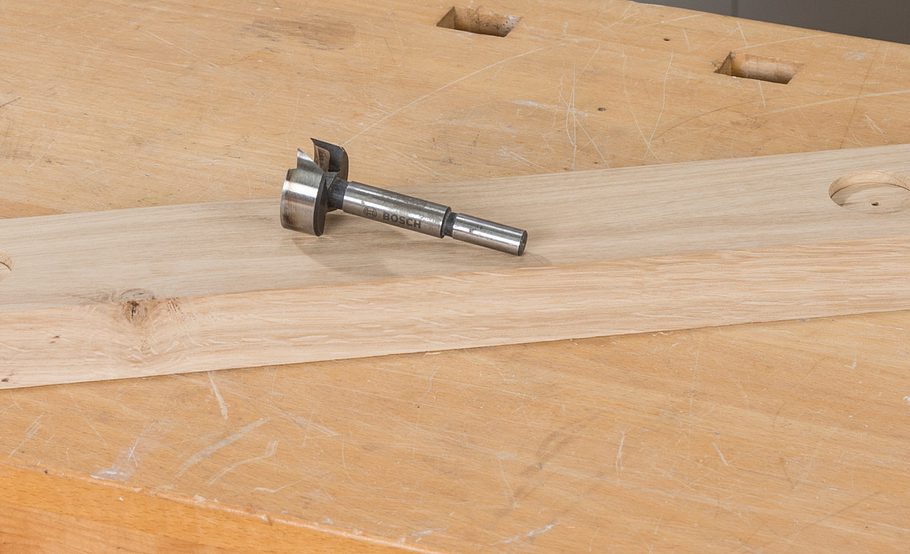

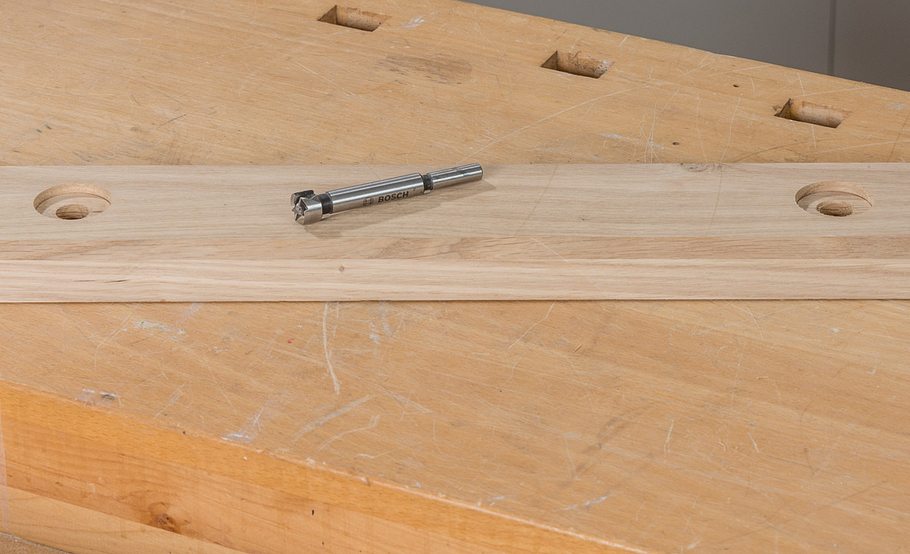

Für die Reflexröhrchen zwei Zapfensenkungen bohren …
Bausatz-Soundbar 2.1 selber bauen
… 4 mm tief mit einem 35er Forstnerbohrer schneiden und dann mit dem …
Bausatz-Soundbar 2.1 selber bauen

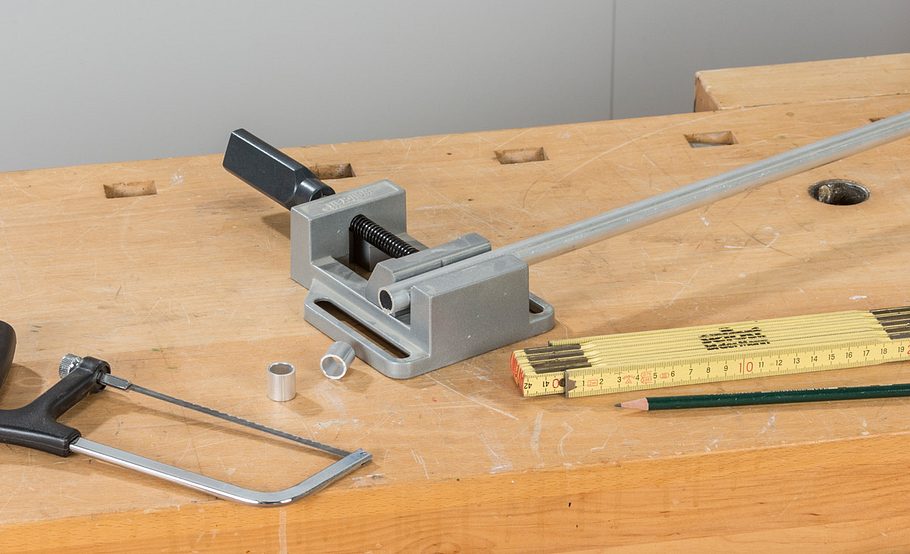

… 15er Bohrer durchbohren. Die Aluröhrchen (Ø außen 15,5, innen 12,5 mm) auf 16 mm Länge kürzen und glatt schleifen.
Bausatz-Soundbar 2.1 selber bauen

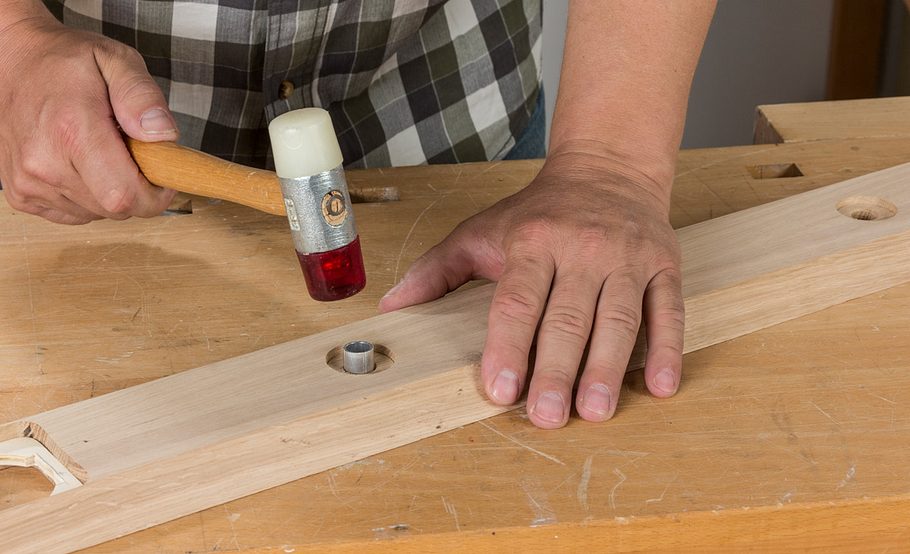

Dann schlagen Sie die Röhrchen behutsam senkrecht und bündig mit der Front ein.
Bausatz-Soundbar 2.1 selber bauen

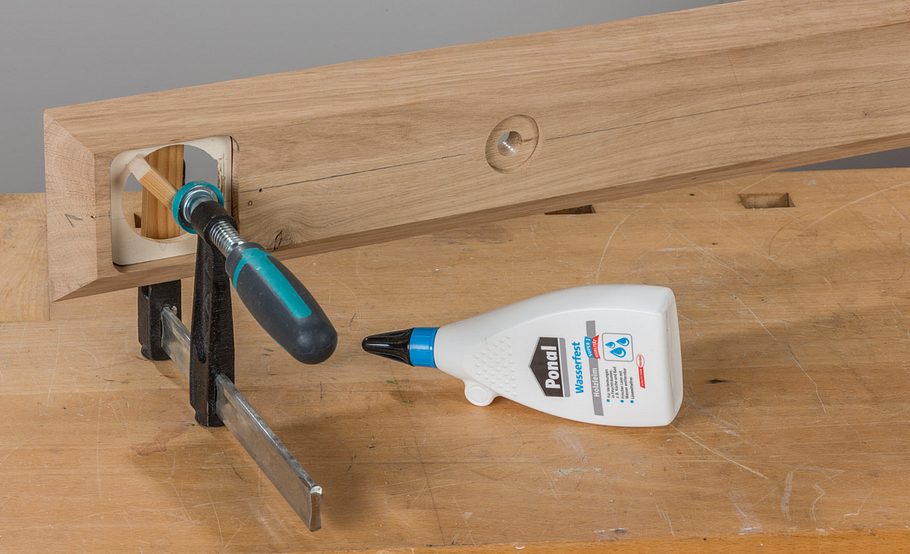

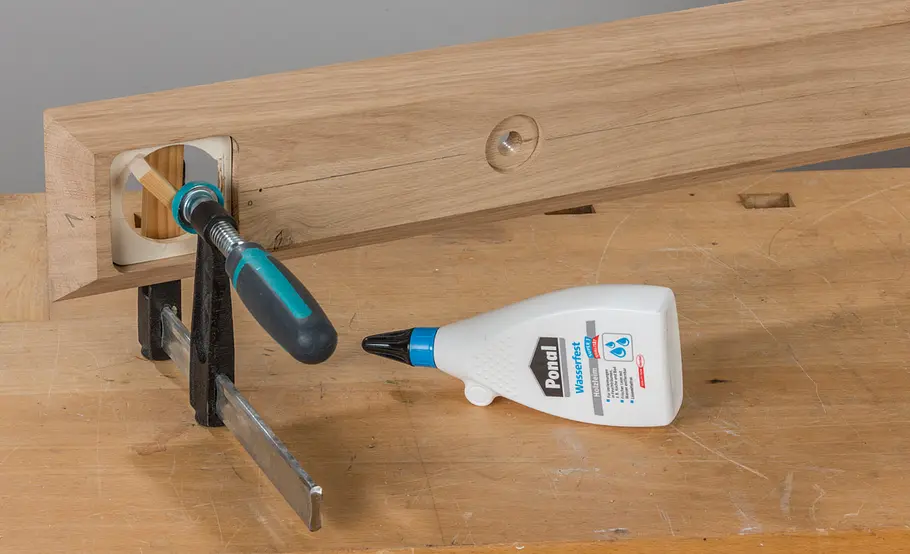

Jetzt leimen Sie die Sperrholzplättchen für die Montage der Breitbänder ein. Die nachgefeilte Anschlussseite zeigt nach innen.
Bausatz-Soundbar 2.1 selber bauen

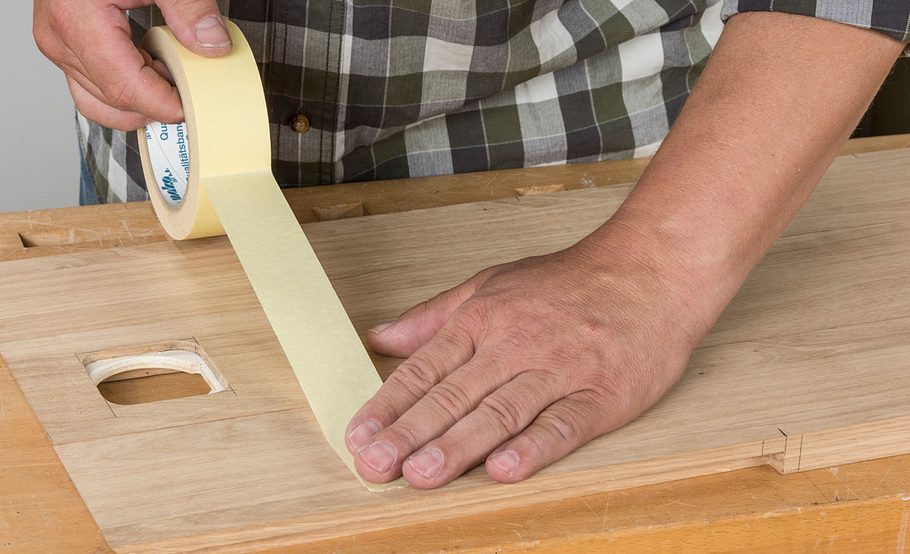

Danach werden Boden, Front und Deckel bündig mit den Gehrungsspitzen aneinandergelegt …
Bausatz-Soundbar 2.1 selber bauen
… und mit Klebeband fixiert.
Bausatz-Soundbar 2.1 selber bauen

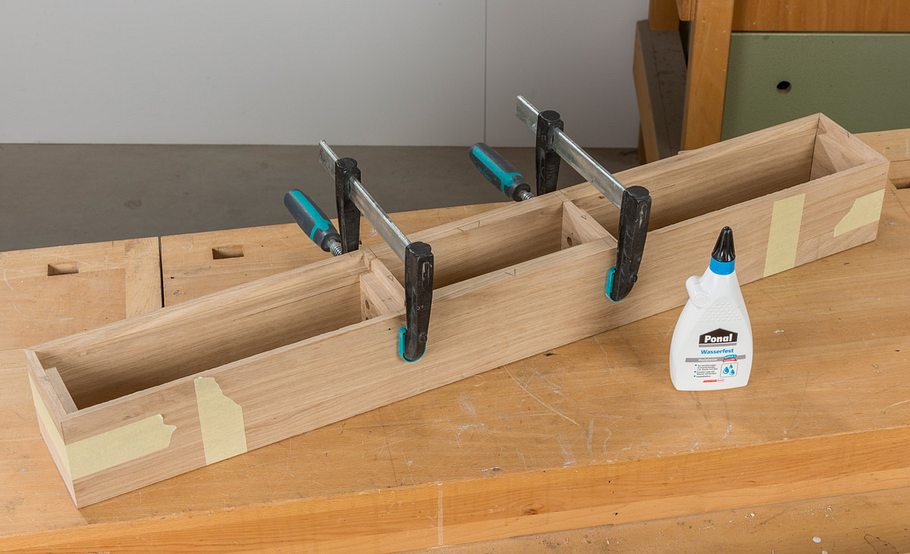

Leim angeben und zusammenklappen. Zwischen- und Außenwände ebenfalls beleimen und fixieren. Zwingen ansetzen.
Bausatz-Soundbar 2.1 selber bauen
Die beiden Rückwände der in einem Gehäuse vereinten Lautsprecher rundum falzen.
Bausatz-Soundbar 2.1 selber bauen
Soll die Soundbar an der Wand montiert werden, bringen Sie mittig Durchführungen bzw. Ausklinkungen für Anschlusskabel ein.
Bausatz-Soundbar 2.1 selber bauen

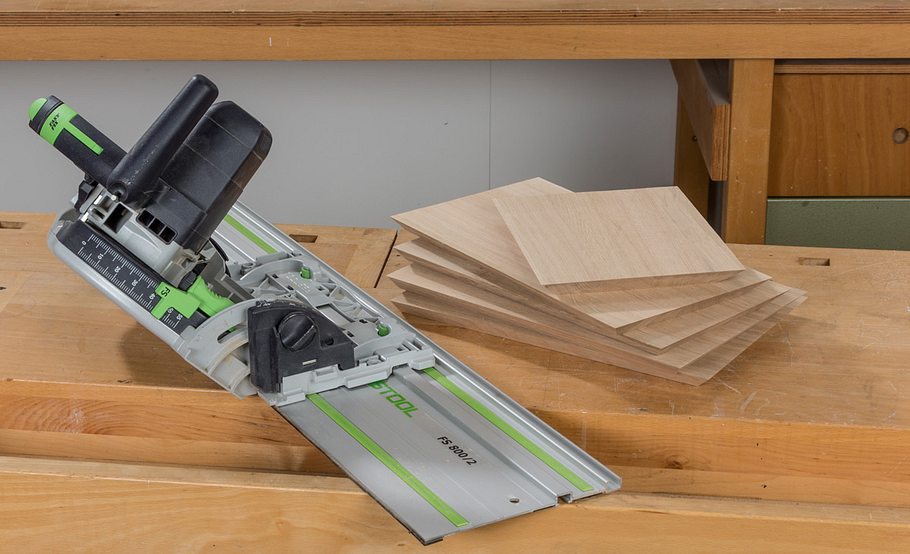

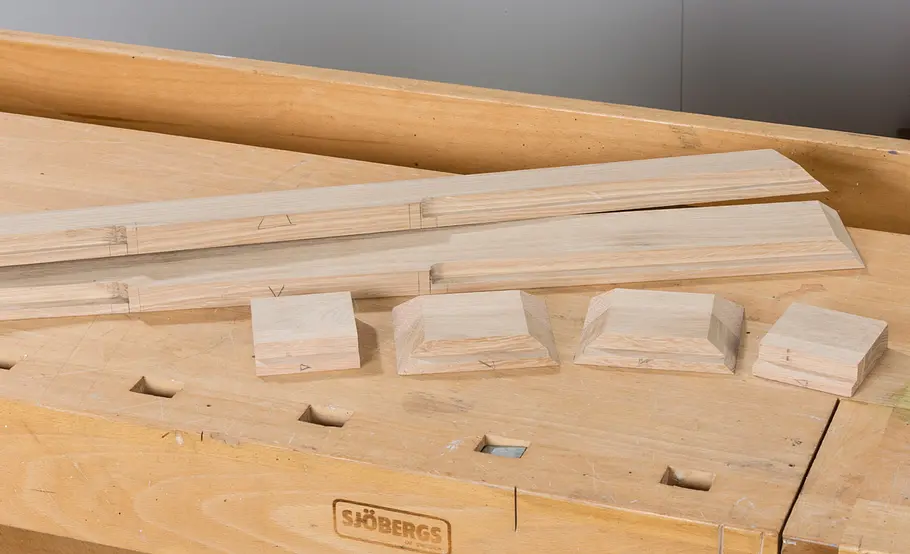

Schneiden Sie die Gehäusebauteile aus Eiche-Leimholz sorgfältig auf Gehrung zu.
Bausatz-Soundbar 2.1 selber bauen

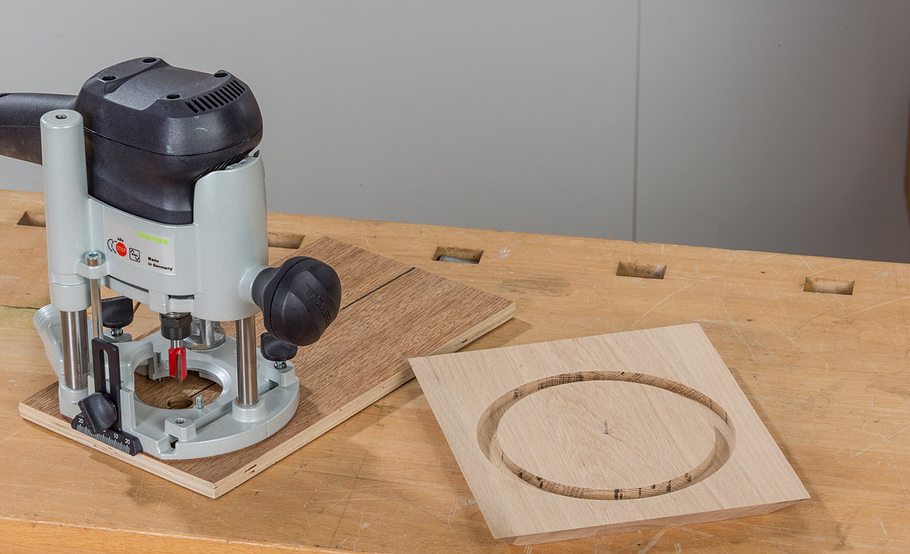

In die Front wird die Ringnut zum Einlassen des W 130 X gefräst. Dies gelingt präzise, wenn Sie die Oberfräse mit einer …
Bausatz-Soundbar 2.1 selber bauen
… selbstgebauten Zirkeleinrichtung ausstatten. In Front und Seitenwände fräsen Sie Nuten für die Basskanal-Sperrholzplatten.
Bausatz-Soundbar 2.1 selber bauen

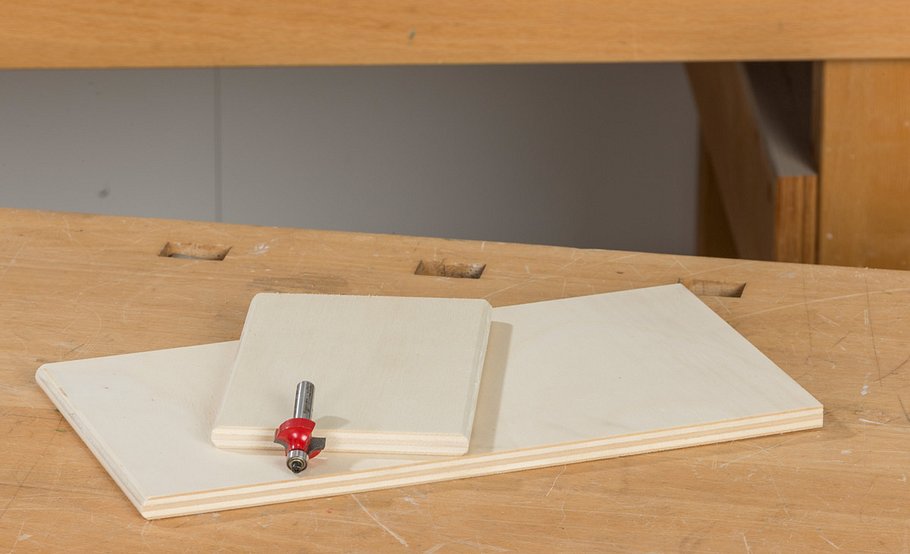

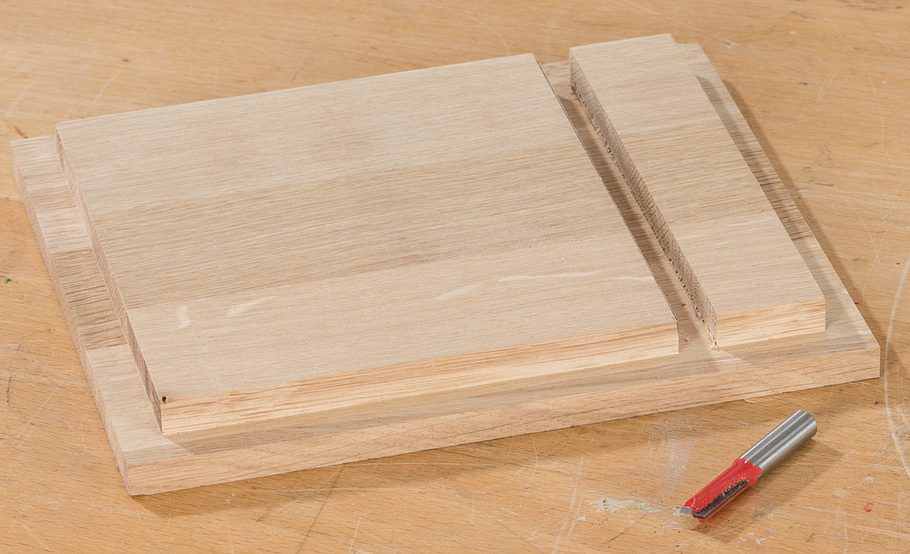

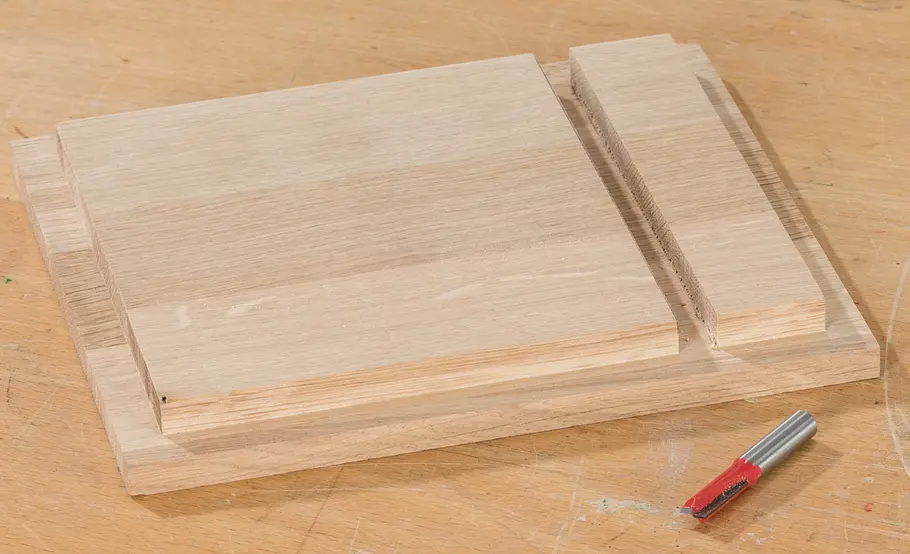

Die Platten werden mit dem Abrundfräser bearbeitet: die große Platte nur nach hinten, die kleine nach vorn und hinten.
Die hintere Rundung der kleinen Platte verschwindet später in der Rückwandnut. So wird der Basskanal dicht!
Bausatz-Soundbar 2.1 selber bauen

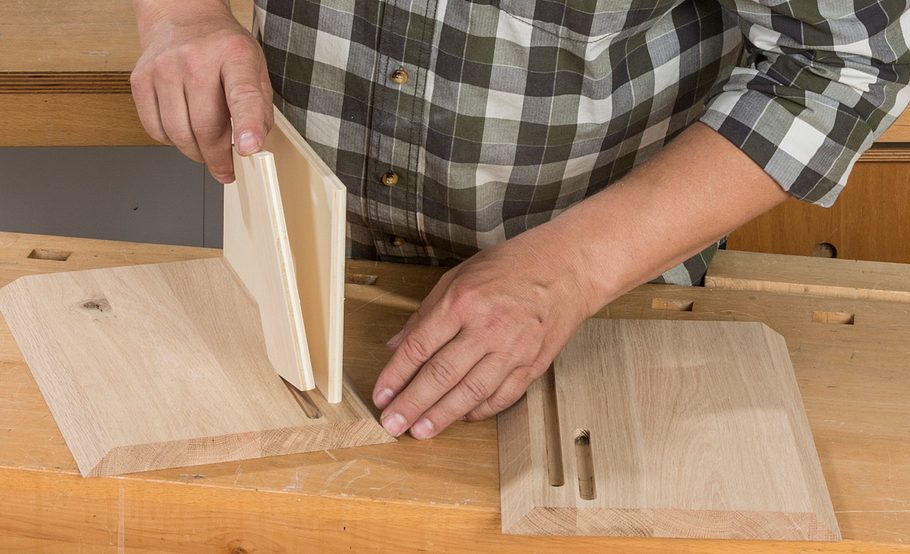

Stecken Sie die Platten zur Probe ein: sie sollten stramm in den Nuten sitzen.
Bausatz-Soundbar 2.1 selber bauen
Wie schon bei der Soundbar wird auch hier die Rückwand zum Verschrauben gefalzt.
Bausatz-Soundbar 2.1 selber bauen

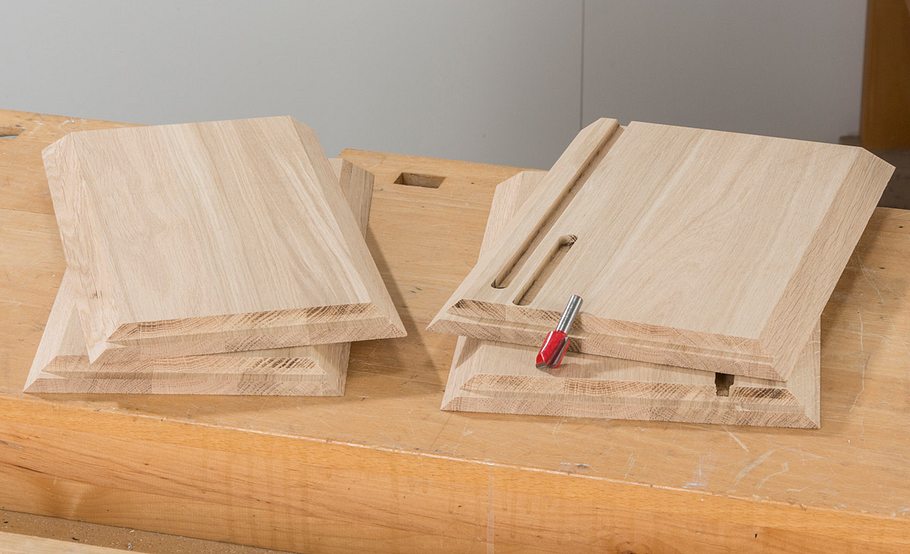

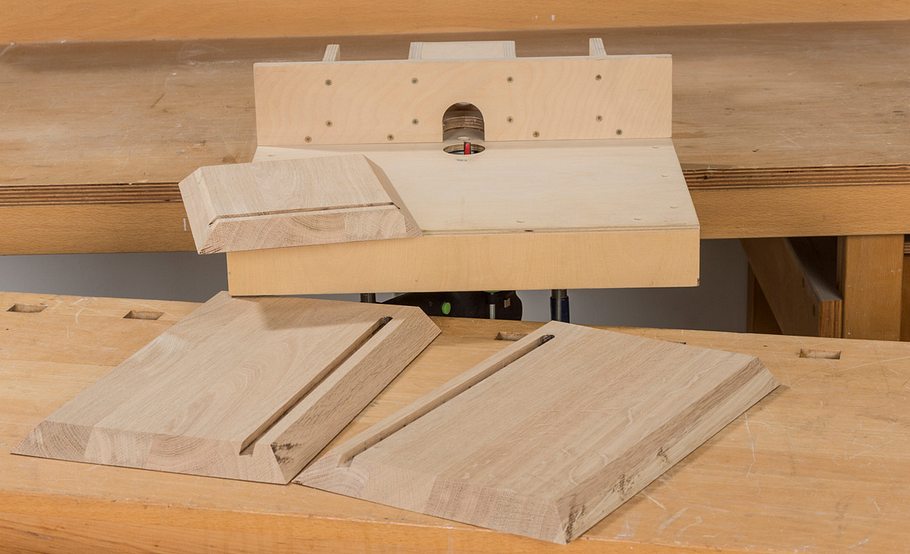

Gleiches gilt für die Seiten, den Boden und den Deckel. Hier die nach hinten zeigenden Kanten falzen.
Bausatz-Soundbar 2.1 selber bauen
Die Rückwand erhält dann noch eine Nut für das obere Basskanal-Sperrholz …
Bausatz-Soundbar 2.1 selber bauen
… und dann einen Ausschnitt für das Anschluss-Terminal.
Bausatz-Soundbar 2.1 selber bauen

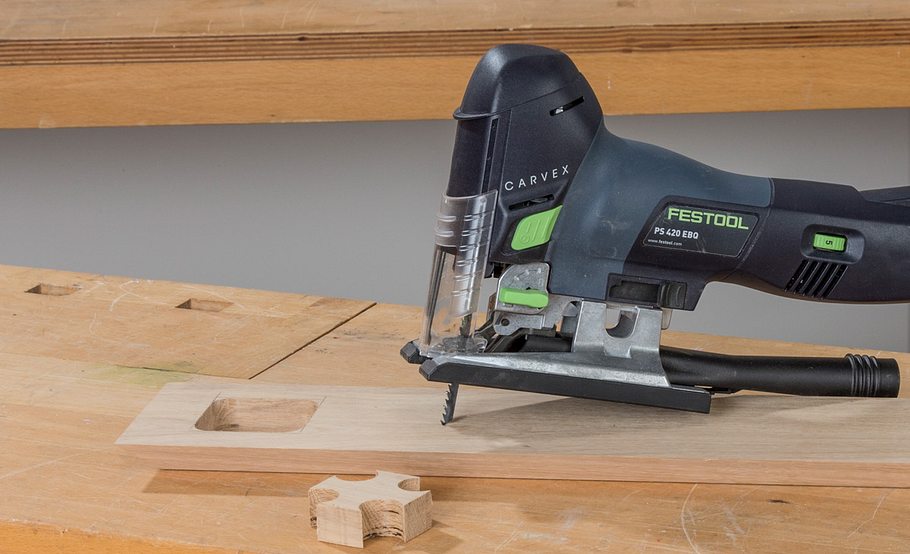

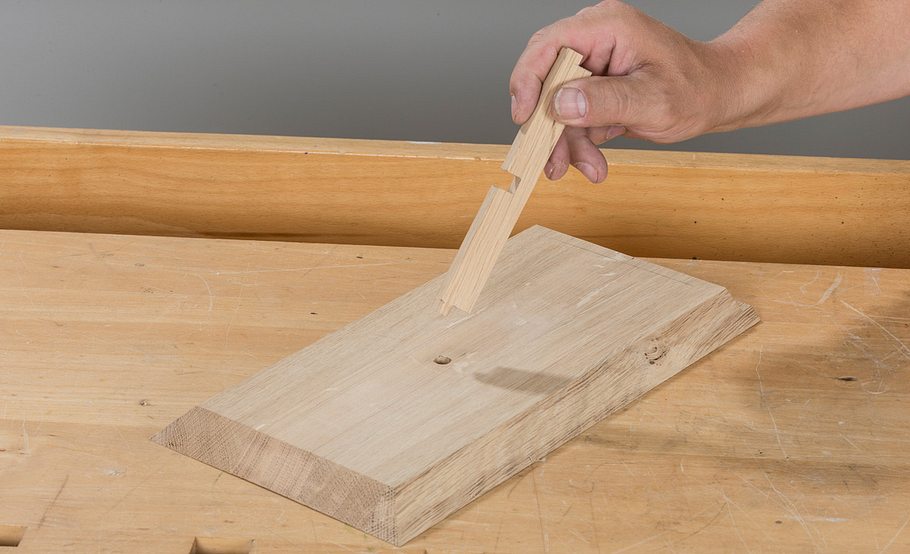

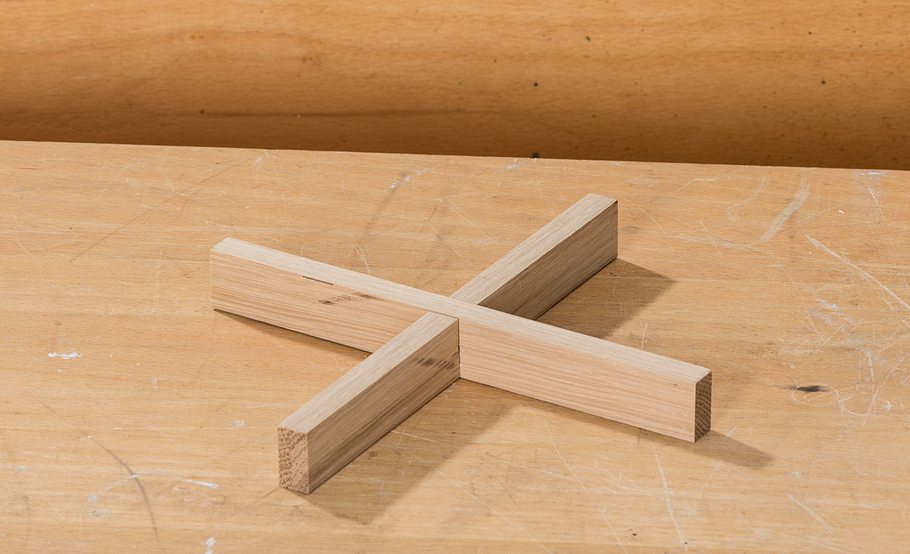

Zur Stabilisierung wird ein überblattetes Kreuz ins Gehäuse eingesetzt: stumpf zwischen den beiden Seitenwänden, mit …
Bausatz-Soundbar 2.1 selber bauen
… angearbeiteten Zapfen zwischen dem Deckel und dem unteren Reflexboden.
Bausatz-Soundbar 2.1 selber bauen

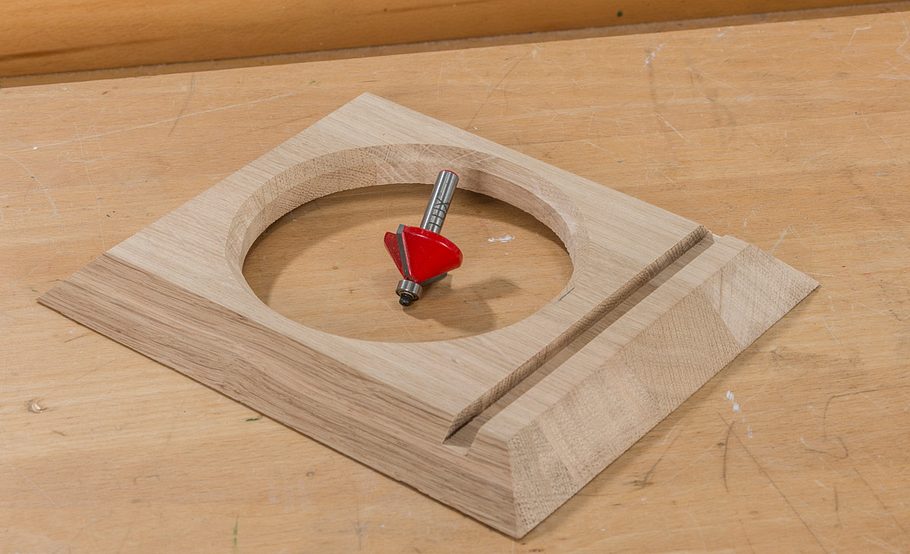

Das Schallloch für den Bass ausschneiden, nach innen mit einem Fasefräser anschrägen, dann die Nut für den Basskanal fräsen.
Bausatz-Soundbar 2.1 selber bauen

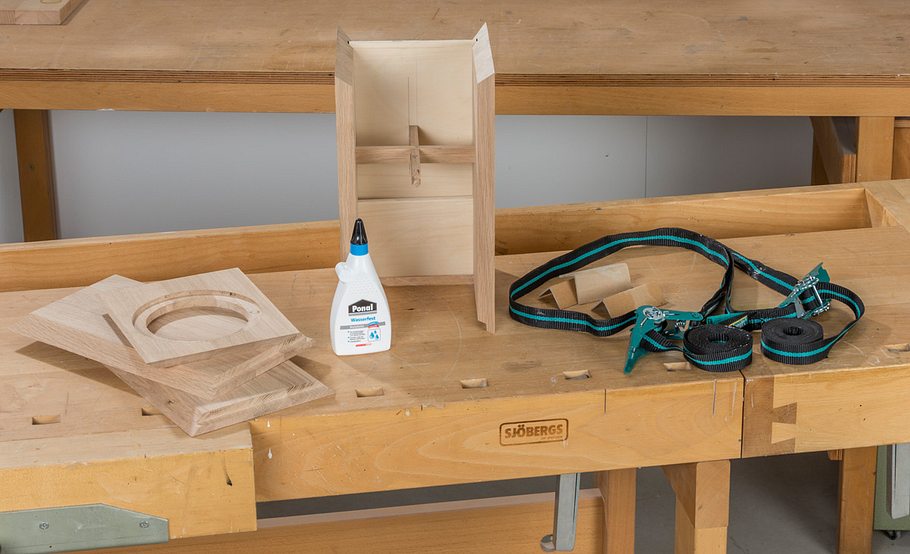

Jetzt das Gehäuse verleimen: Leim zunächst an die Basskanal-Nuten und das Stützkreuz geben und die Teile zusammensetzen.
Danach werden Boden, Deckel und Front verleimt. Alles genau ausrichten und verpressen.
Bausatz-Soundbar 2.1 selber bauen

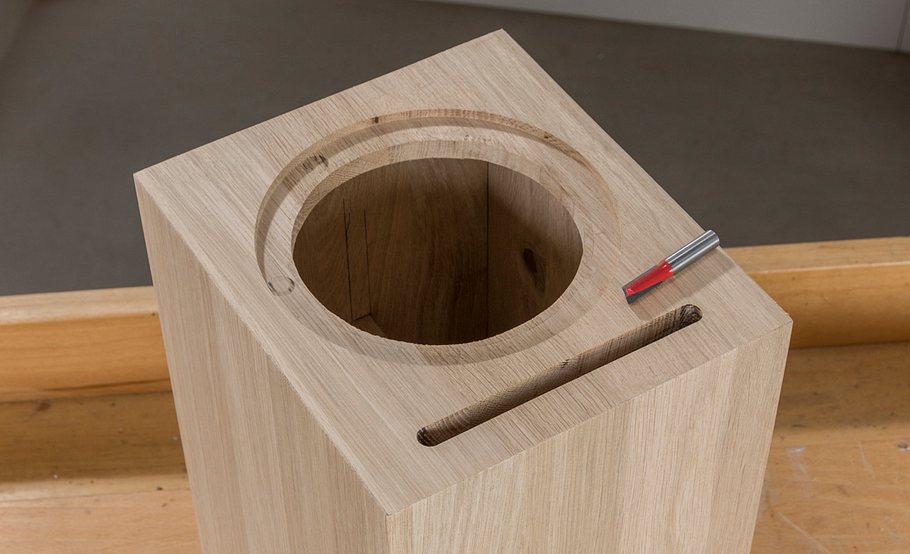

Den Bassreflexschlitz haben wir zu allerletzt in die Front gefräst. Das Gehäuse gründlich schleifen und zweimal ölen.
Idealerweise den Schlitz noch nach vorn abrunden.
Der hier gezeigte Bausatz "Soundbar" basiert auf einem Bauvorschlag des Lautsprecherspezialisten Visaton in Haan, mit dem wir seit Jahren kooperieren und auch das Boxenbau-Seminar veranstalten.
Checkliste Werkzeug
Akku-Bohrschrauber
Eisensäge
Gehrungssäge
Handkreissäge mit Führungsschiene
Lötkolben
Oberfräse
Schraubzwingen
Stichsäge
Der zugrundeliegende Entwurf der Soundbar sah vor, möglichst viel Klangvolumen aus möglichst kleinen Lautsprechern zu generieren. Daher bestehen in der ursprünglichen Visaton-Anleitung die Gehäuse aus 10 mm starker Mitteldichter Faserplatte (MDF). Aus optischen Gründen haben wir Eiche-Leimholz mit durchgehender Lamelle verwendet, das 20 mm stark ist und komplett auf Gehrung zugeschnitten wird. Das macht den Gehäusebau deutlich schwieriger, nicht zuletzt weil hier extrem sauber gearbeitet werden muss. Die Soundbar kann auch ohne den Subwoofer betrieben werden – natürlich dann mit deutlichen Abstrichen im Bassbereich. Auch die Breite der langen, schmalen Box ist variabel; die kleinste mögliche Breite liegt bei rund 740 mm. Auf www.visaton.de können Sie die Bausätze bestellen und die ursprüngliche Bauanleitung einsehen – oder Sie vereinbaren dort einen Termin zum Probehören. Sie werden feststellen: es lohnt sich!
Praxistipp: Dank vorbereiteter Frequenzweichen ist die Installation der elektronischen Bauteile kein Hexenwerk. Die Leitungen werden an die Platinen gelötet, der Rest mit angequetschten Kabelschuhen angeschlossen. Die Breitbänder müssen dicht eingebaut werden. Idealerweise hinterlegt man dort ein wenig Butyl-Dichtschnur.
Das Video zeigt, wie Sie Soundbar und Subwoofer bauen:
Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.
Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.
Weitere Informationen dazu in unserer Datenschutzerklärung.
Soundbar selber bauen
Soundbar
Umfang: 1 Seiten - kostenlos!
PDF herunterladen >> (433.57 KB)Über zwei kleine Breitband- Lautsprecher mit Bassreflex- Röhrchen – vereint in einem schmalen Gehäusetunnel – wird der Sound Ihres Fernsehprogramms wiedergegeben. Die Breite der Box können Sie dabei (fast) beliebig Ihrem TV-Gerät anpassen. Im Vergleich zur Soundbar ist der Bau des Subwoofers fast ein Kinderspiel. Das liegt vor allem an dem soliden 130-mm-Doppelspulen-Bass, dessen Toleranzen für den dichten Einbau deutlich großzügiger sind, als dies bei den Breitbändern der Fall ist.

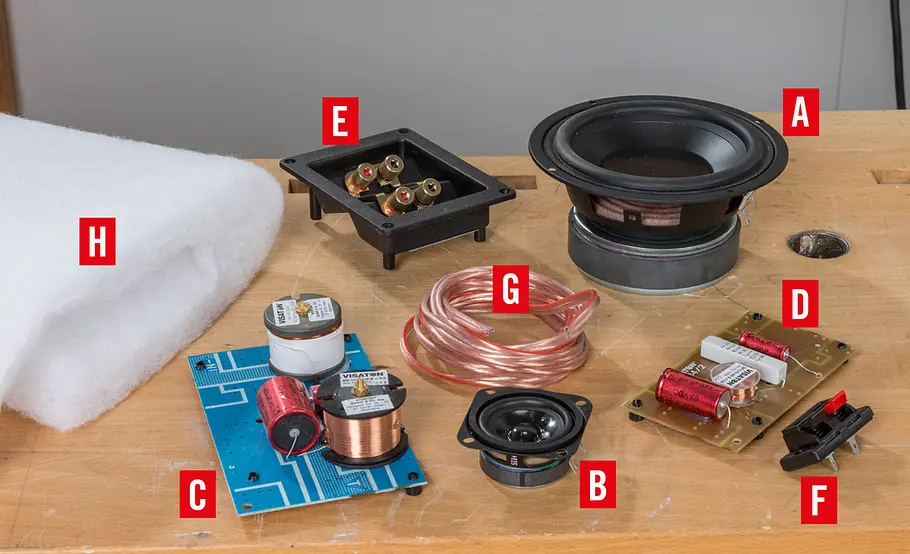

Die Visaton-Bausätze für die Soundbar 2.1 (85 Euro) und Sub W 130 X (235 Euro) umfassen folgende Einzelkomponenten:
- (A) 1 Stereo-Tieftöner W 130 X (2 x 4 ?)
- (B) 2 Breitbänder FR 58
- (C) 2 Frequenzweichen SUB W 130 X
- (D) 2 Frequenzweichen Soundbar
- (E) 1 Terminal BT 95/75
- (F) 2 Terminals LK 2 NG
- (G) Kabel 2 x 1,5 mm2 sowie
- (H) Polyesterwolle zum Bedämpfen der Soundbar.
Mit dabei sind alle erforderlichen Schrauben zur Montage dieser Bauteile. Sie brauchen dann nur noch das Material für die Gehäuse.
