Bauplan: Schwibbogen selber bauen

Der Schwibbogen ist ein traditioneller (Vor-)Weihnachtsschmuck. Wir haben Licht, Bewegung und eine kleine Krippe integriert!

(1/60)
Foto: sidm / KEH / CK

Schwibbogen bauen

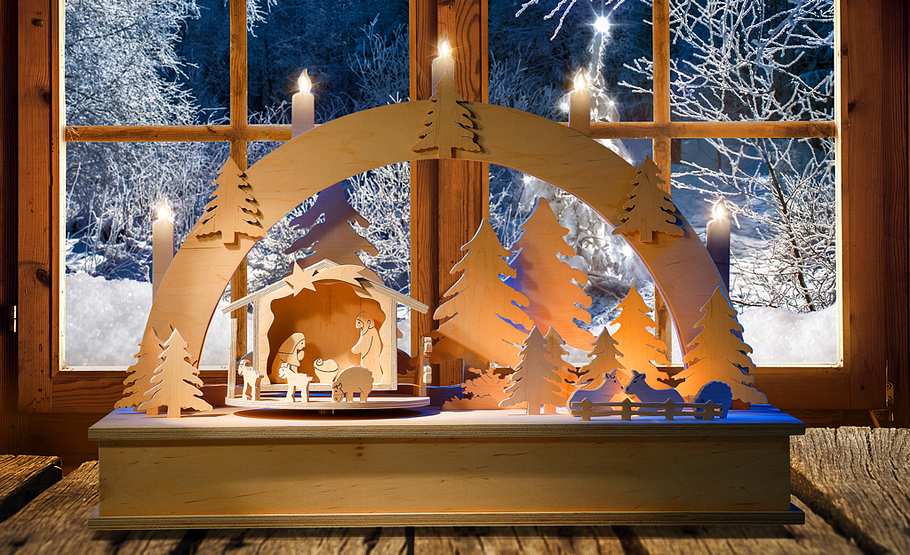

Der Schwibbogen zaubert Festtagsstimmung ins Haus: So bauen Sie den Schwibbogen mit Krippen-Karussell selbst!

Foto: sidm / KEH / CK

Schwibbogen bauen

Beginnen Sie mit den Bögen: Verwenden Sie Kohlepapier, um die Konturen vom Bauplan auf das Sperrholz zu übertragen.

Foto: sidm / KEH / CK

Schwibbogen bauen

Da Sie zwei Motivbögen (mit Bäumen) benötigen, schneiden Sie eine zweite Sperrholzplatte zu ...

Foto: sidm / KEH / CK

Schwibbogen bauen

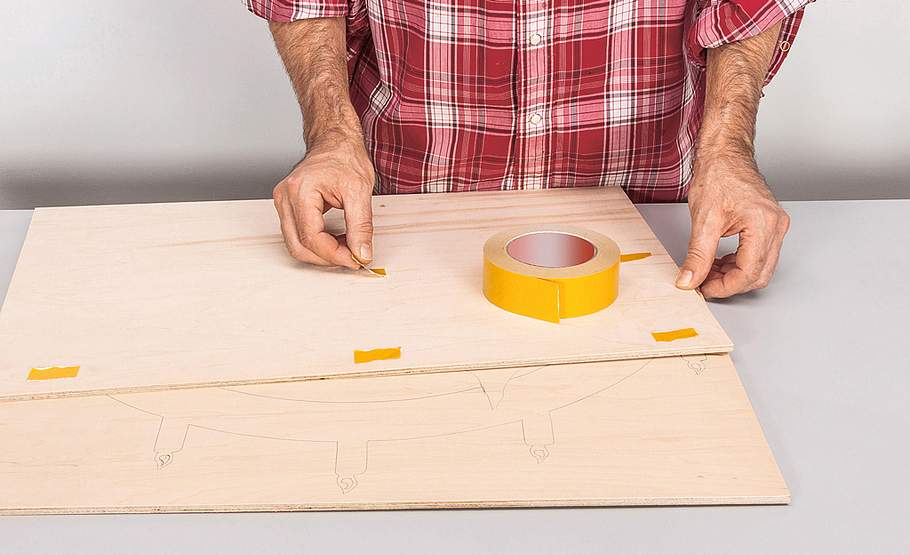

... und heften diese mit einigen Stücken doppelseitigem Klebeband unter die Platte mit den aufgezeichneten Konturen.

Foto: sidm / KEH / CK

Schwibbogen bauen

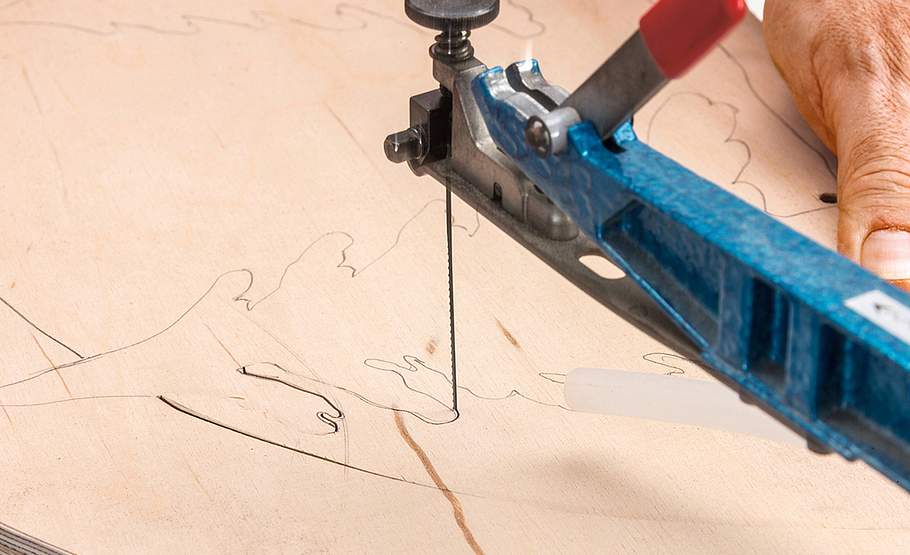

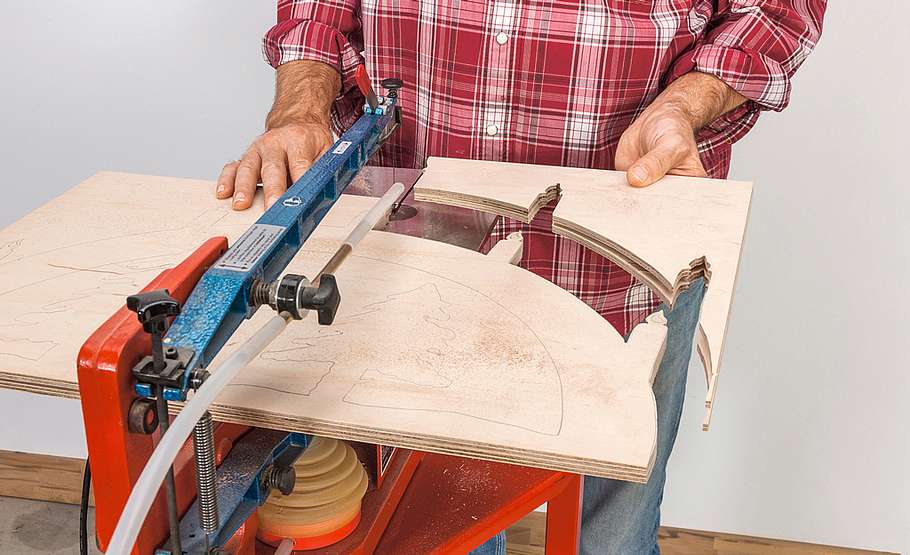

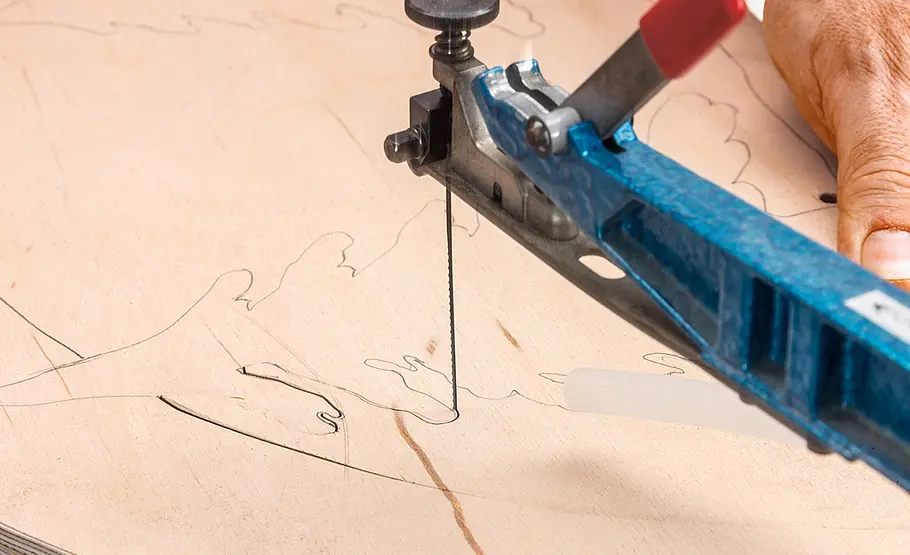

Dann schneiden Sie behutsam entlang der Kontur zu. Der Arbeitsfortschritt mit der Hegner Multicut ist bemerkenswert schnell.

Foto: sidm / KEH / CK

Schwibbogen bauen

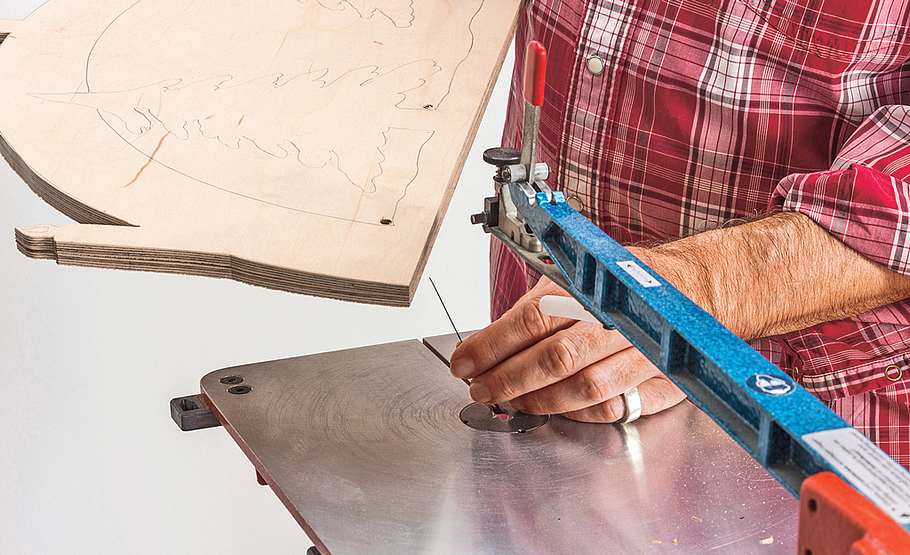

Für die Innenkonturen bohren Sie jeweils kleine Löcher in die Innenecken und fädeln dort das Sägeblatt ein. Dann festspannen.

Foto: sidm / KEH / CK

Schwibbogen bauen

Bäume, die in den Bogen hineinragen, sollten aus Stabilitätsgründen nie ganz ausgeschnitten werden. Stege stehen lassen!

Foto: sidm / KEH / CK

Schwibbogen bauen

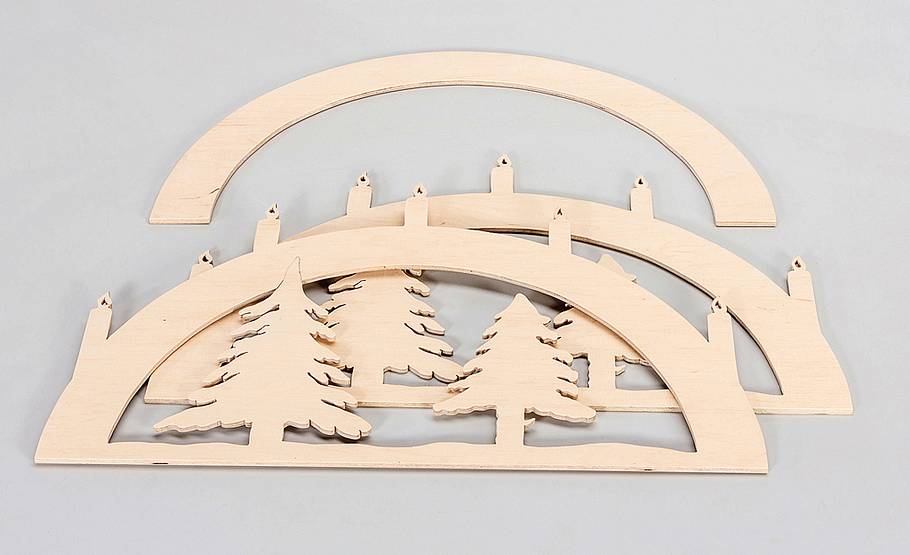

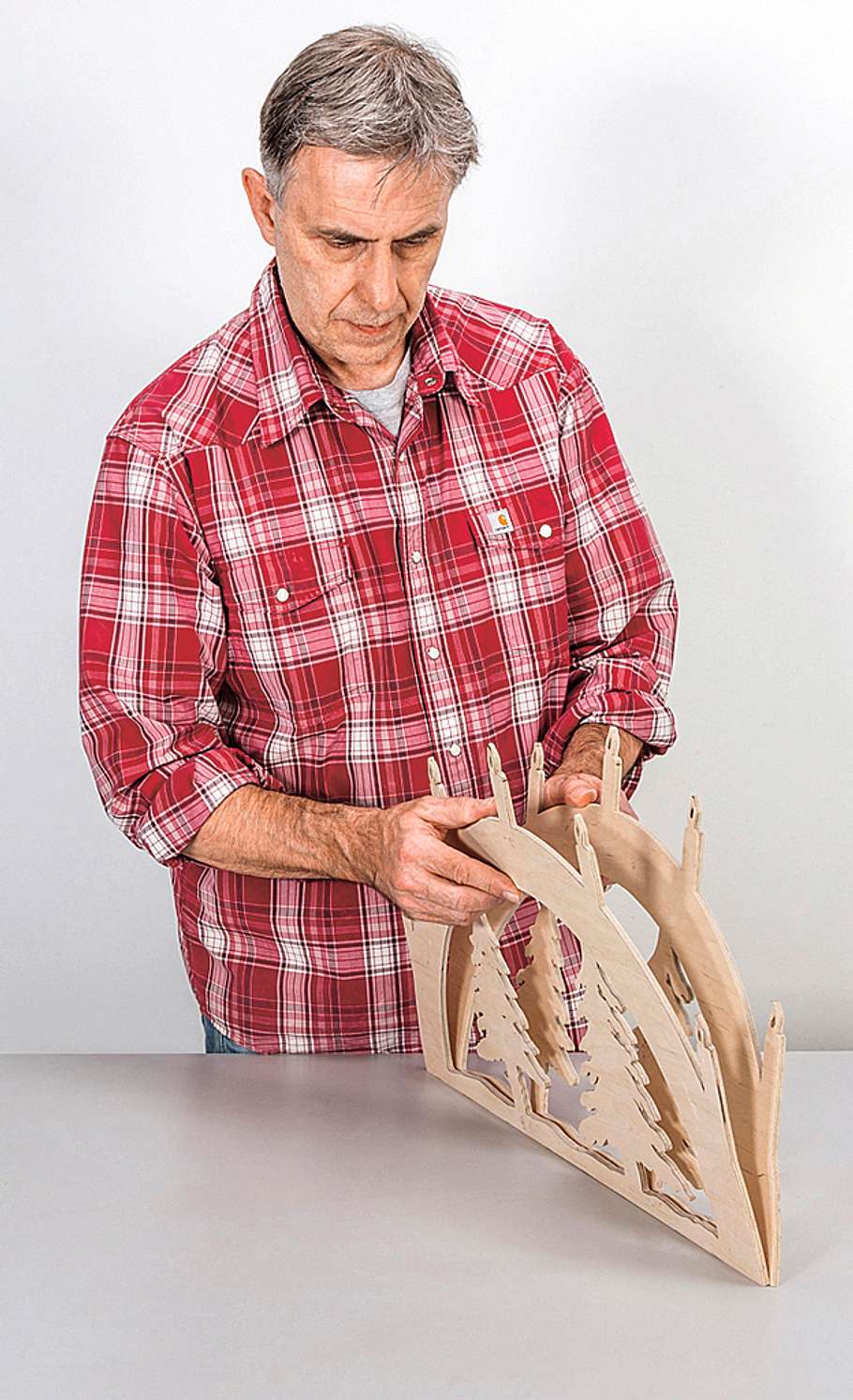

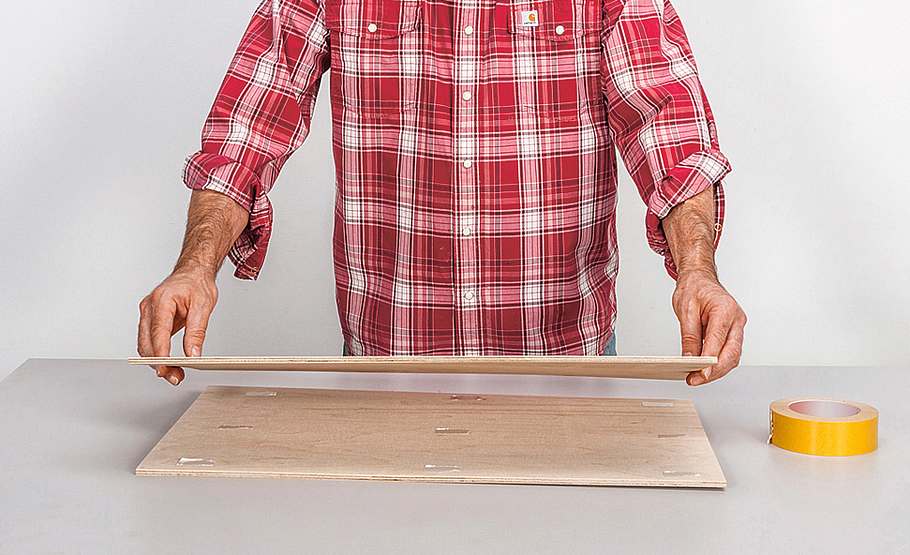

Sind die Konturen rundum ausgeschnitten, können Sie die beiden Platten durch vorsichtiges Ziehen wieder trennen.

Praxistipp: Klebeband möglichst zügig entfernen!

Foto: sidm / KEH / CK

Schwibbogen bauen

Zuletzt auch den vorderen Bogen ausschneiden. Er wird später mit Motiven beklebt.

Foto: sidm / KEH / CK

Schwibbogen bauen

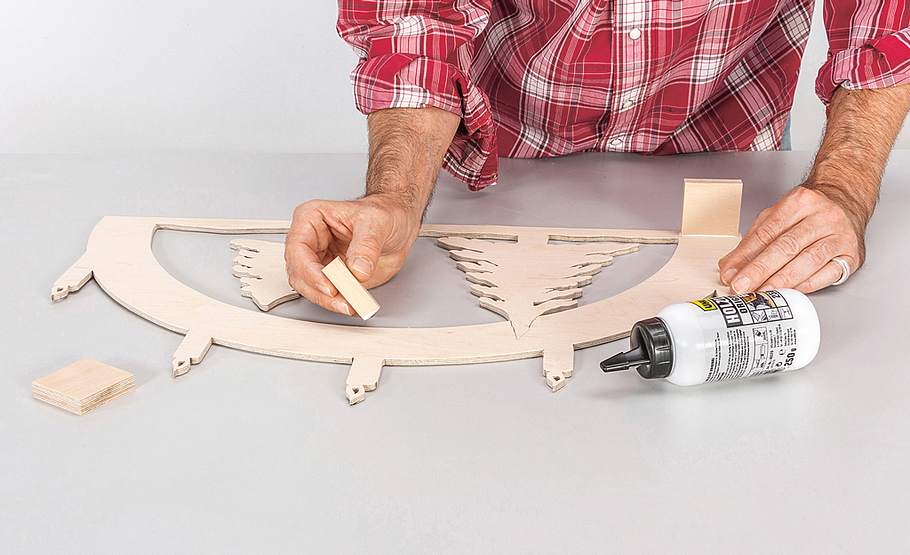

Weiter geht es mit dem mittleren der drei Bögen: Leimen Sie an der Basis und in der Mitte insgesamt drei Distanzhölzer nach vorne hin auf.

Praxistipp: Die Distanzhölzer bestehen aus dickerem Sperrholz!

Foto: sidm / KEH / CK

Schwibbogen bauen

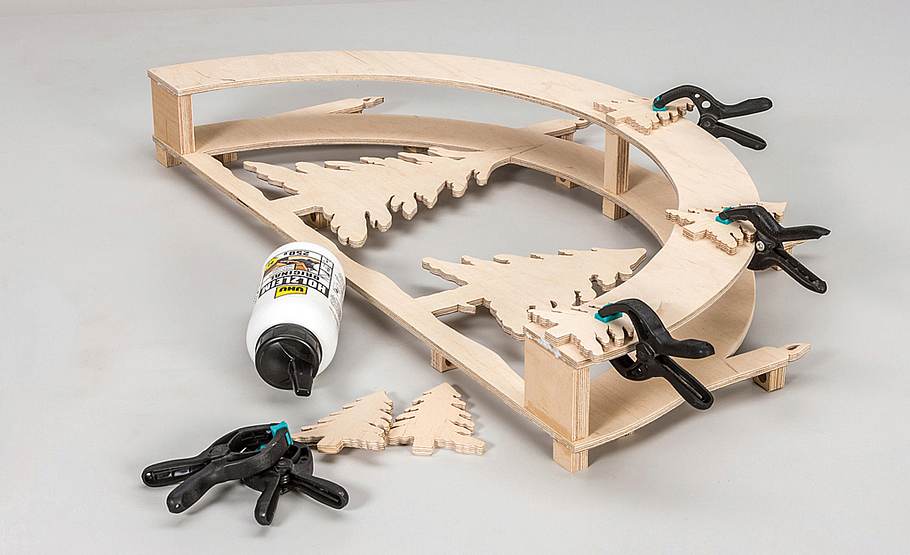

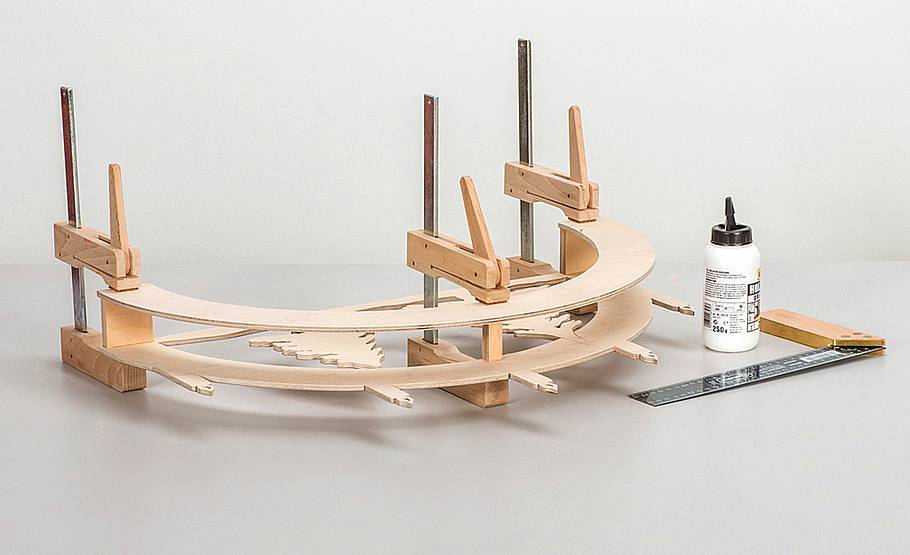

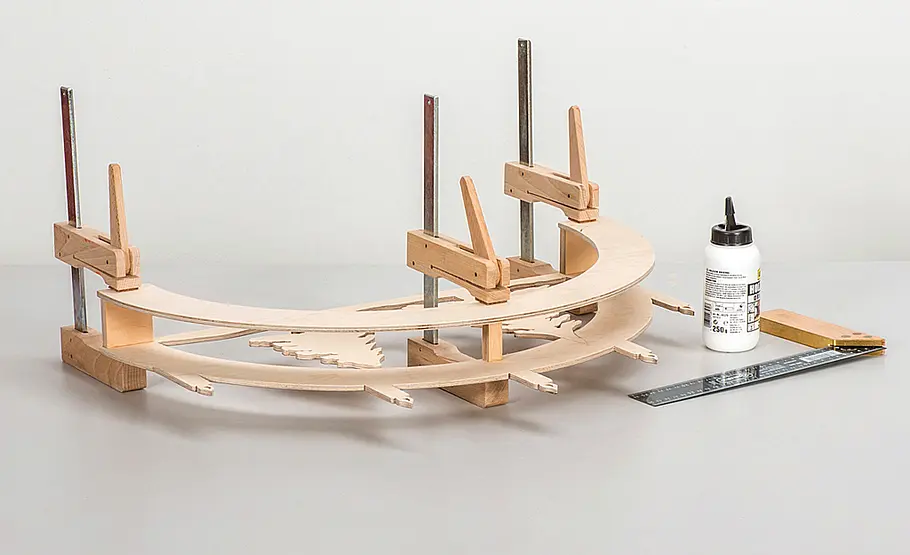

Gegen diese Hölzer wird der einfache Bogen geleimt. Achten Sie darauf, dass die Bögen unten bündig zu den Basishölzern liegen.

Foto: sidm / KEH / CK

Schwibbogen bauen

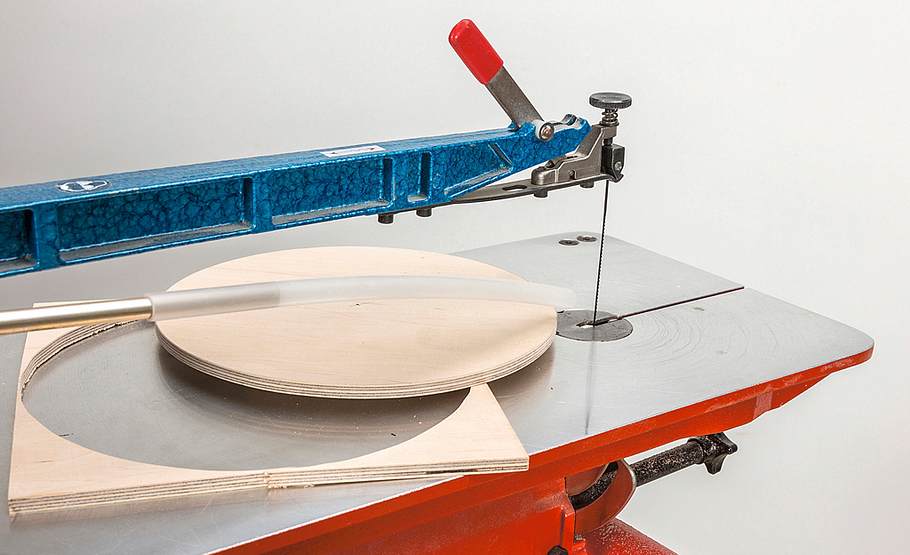

Mit dem Zirkel den Drehteller aufreißen, den Mittelpunkt markieren und den Teller mit der Dekupiersäge ausschneiden.

Foto: sidm / KEH / CK

Schwibbogen bauen

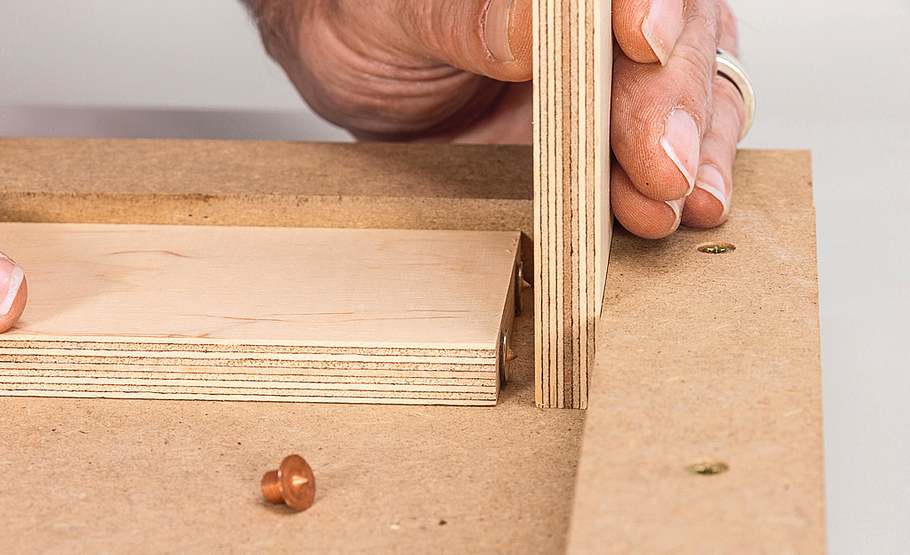

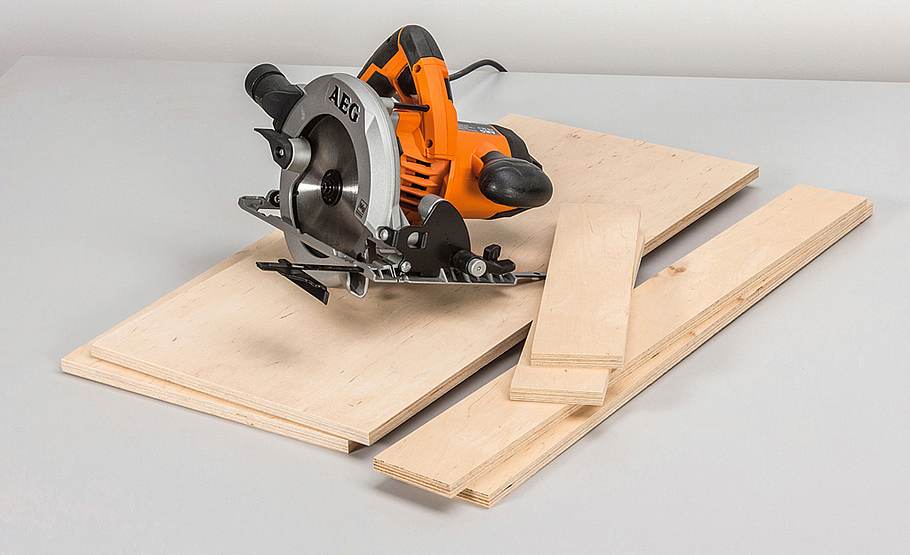

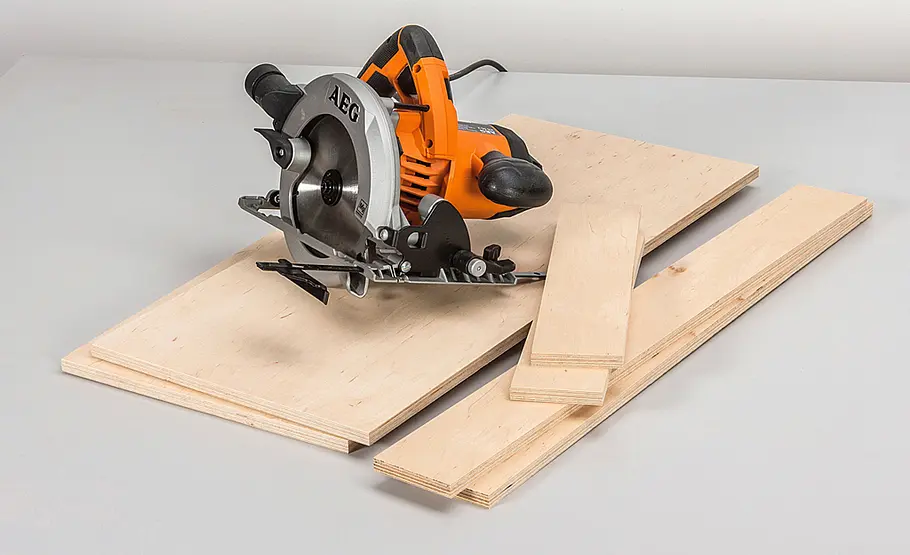

Dann werden die Bauteile für den Sockel zugeschnitten: Boden, Deckel, zwei lange und zwei kurze Rahmenhölzer.

Foto: sidm / KEH / CK

Schwibbogen bauen

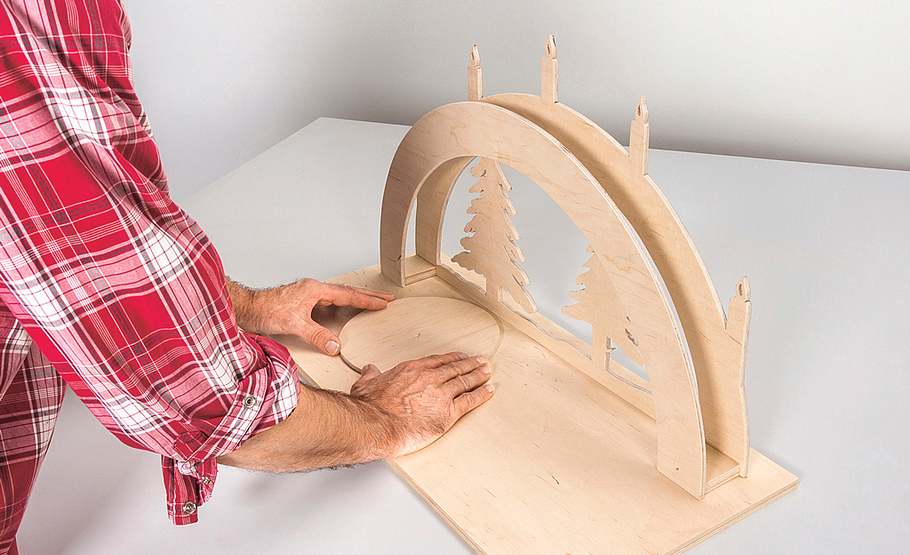

Richten Sie den Doppelbogen auf dem Deckel aus (nach hinten Platz für den dritten Bogen lassen) und legen Sie dann den Drehteller auf.

Foto: sidm / KEH / CK

Schwibbogen bauen

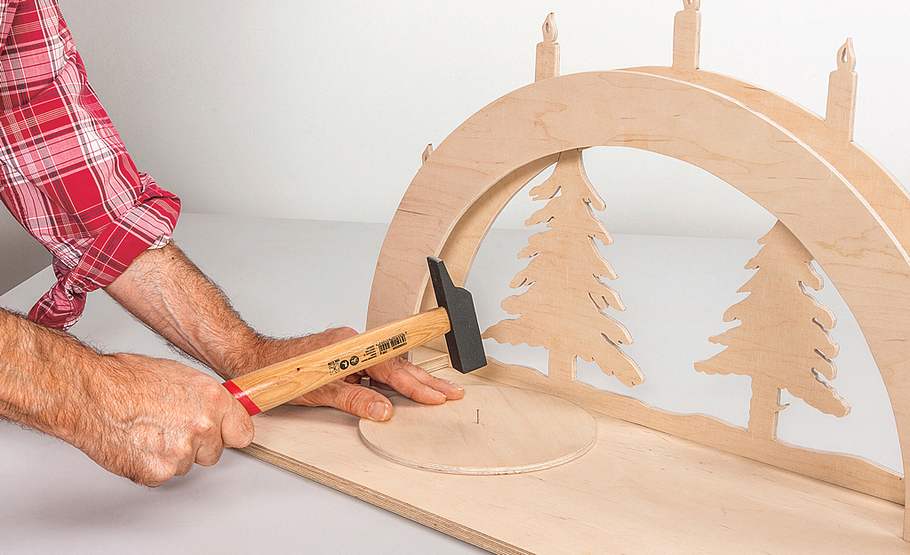

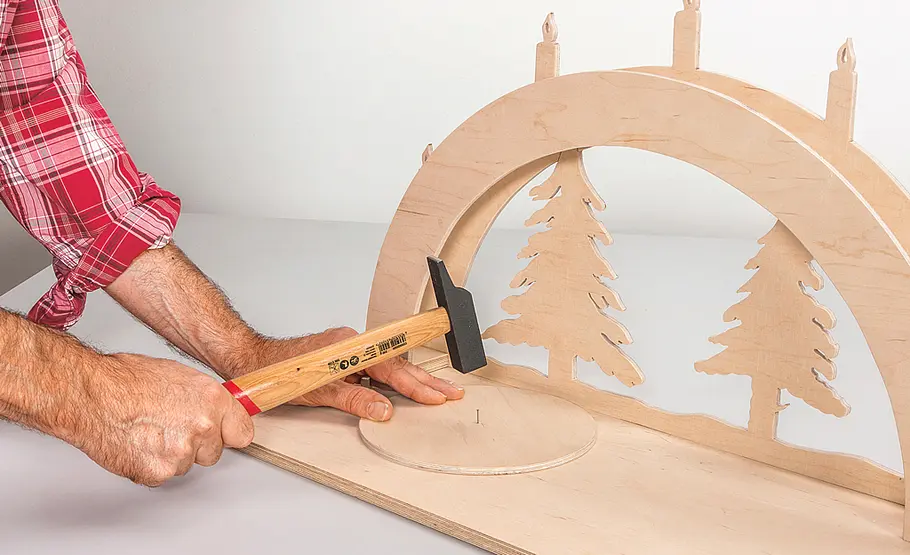

Er muss zur Seite und nach hinten ausreichend Platz haben. Dann den Mittelpunkt mit einem Nagel markieren.

Foto: sidm / KEH / CK

Schwibbogen bauen

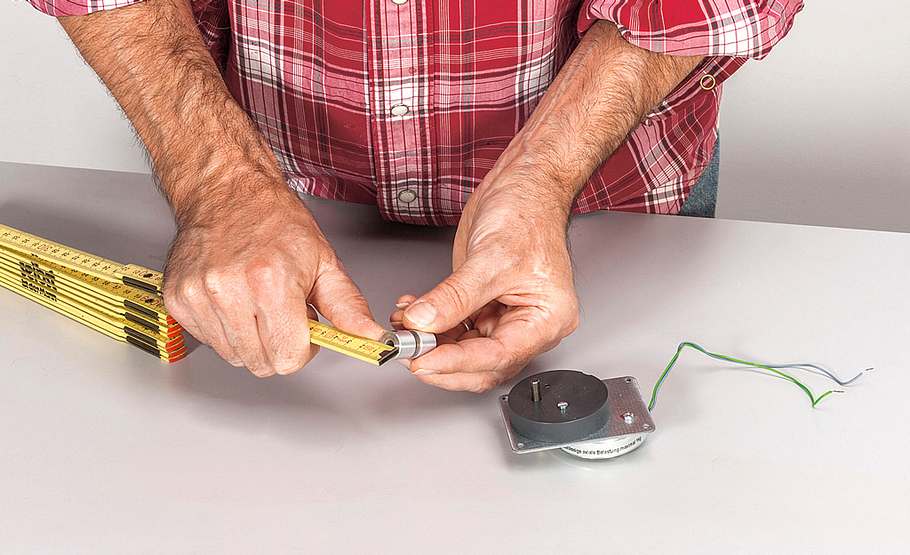

Da die Kupplung des Pyramidenmotors durch die Deckelplatte ragt, müssen Sie ein ausreichend großes Loch durch den Drehplatten-Mittelpunkt bohren.

Foto: sidm / KEH / CK

Schwibbogen bauen

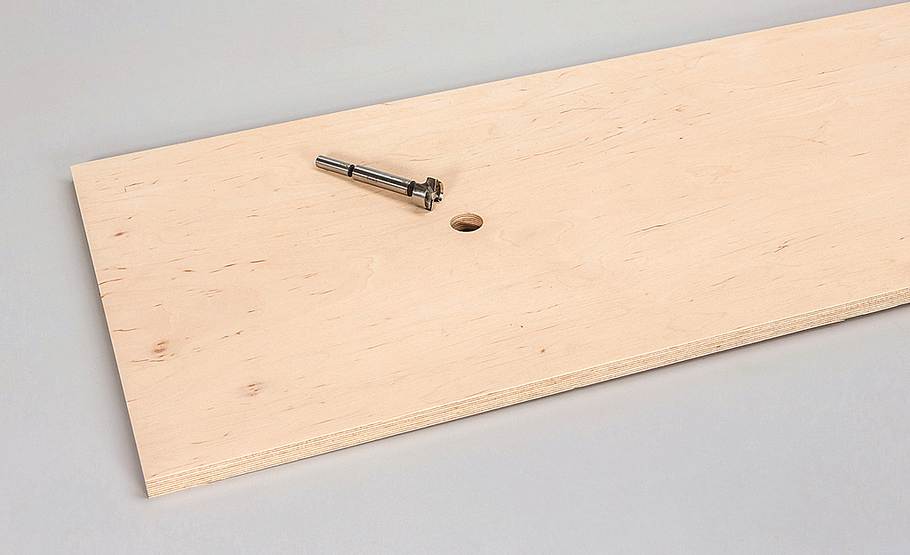

Wir haben dies mit einem 20-mm-Forstnerbohrer erledigt.

Foto: sidm / KEH / CK

Schwibbogen bauen

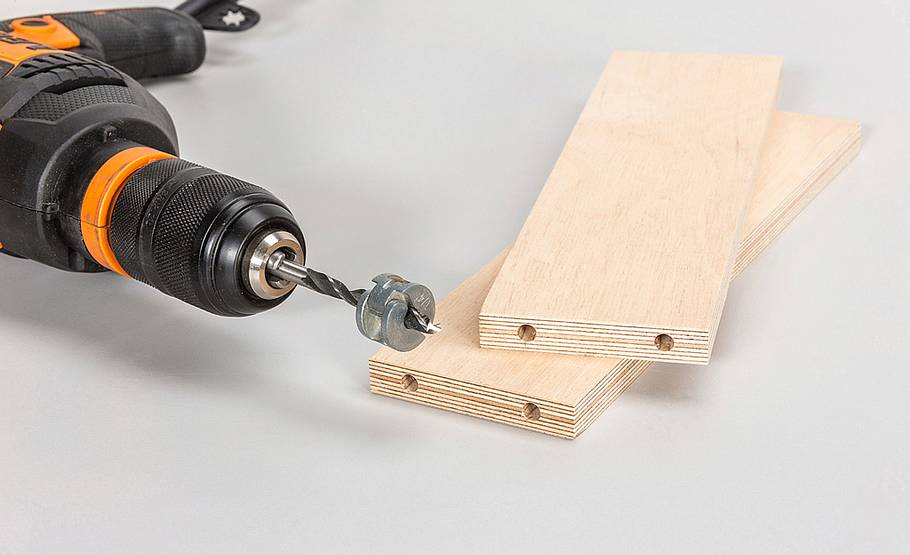

Im Anschluss können Sie den Sockelkasten herstellen: Bohren Sie je zwei 6-mm-Dübellöcher in die Köpfe der Seitenrahmen.

Foto: sidm / KEH / CK

Schwibbogen bauen

Die Dübelpositionen übertragen Sie mit Dübelmarkierstiften auf die Längsrahmen. Dort ebenfalls 6er Sacklöcher bohren!

Foto: sidm / KEH / CK

Schwibbogen bauen

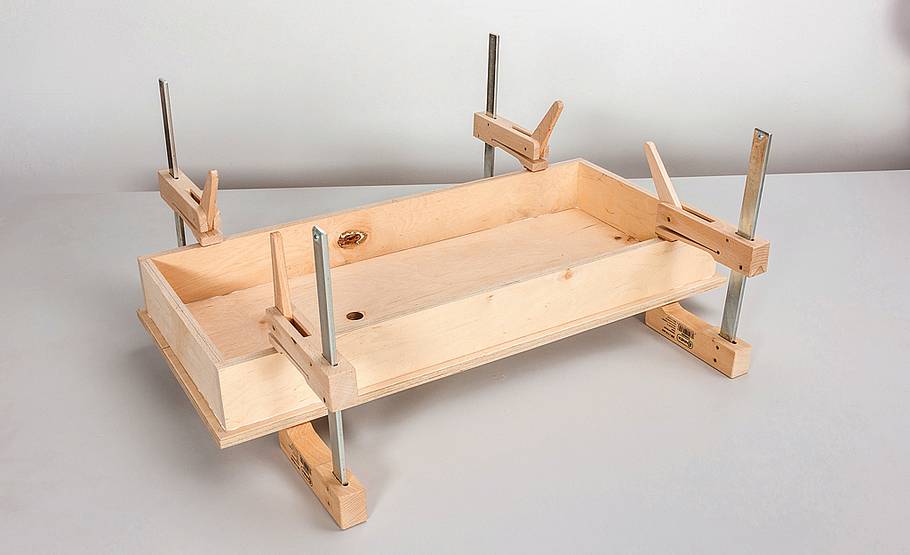

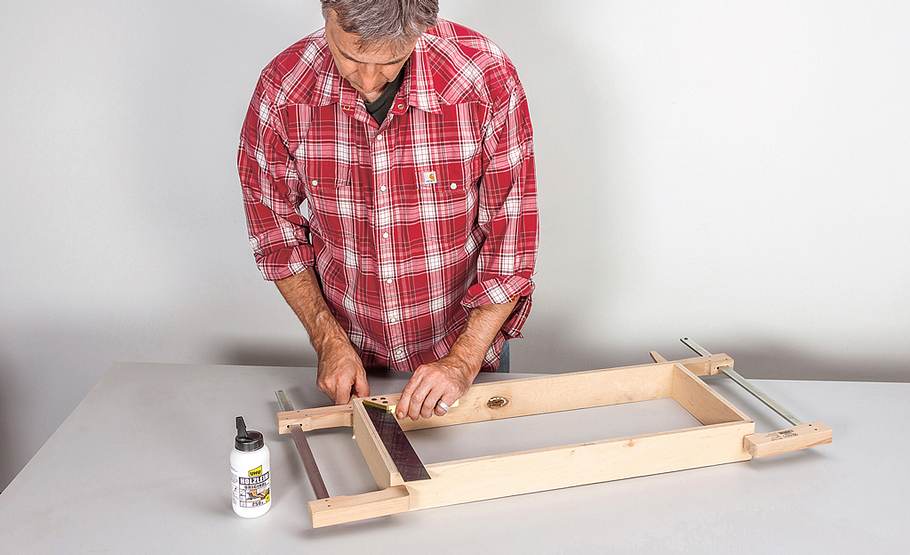

Nun geben Sie Leim an die Löcher und die Leimflächen, setzen die Dübel ein und fügen den Rahmen zusammen.

Praxistipp: Verpressen Sie den Rahmen mit Zwingen. Überprüfen Sie die rechten Winkel!

Foto: sidm / KEH / CK

Schwibbogen bauen

Zentrieren Sie nun den Rahmen auf der Deckelplatte und reißen die Materialstärke auf.

Foto: sidm / KEH / CK

Schwibbogen bauen

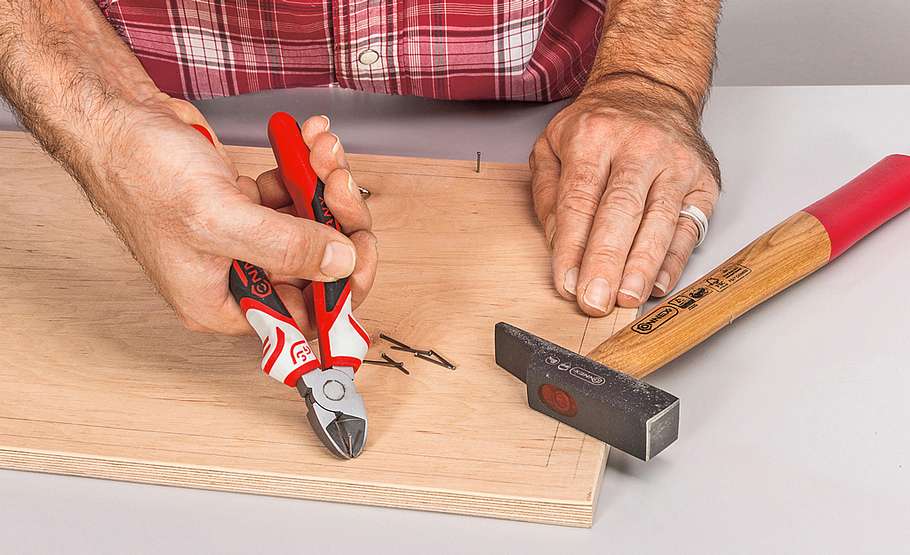

Schlagen Sie im angezeichneten Bereich gleichmäßig verteilt vier Drahtstifte in die Platte und kneifen sie ab.

Foto: sidm / KEH / CK

Schwibbogen bauen

Drücken Sie Rahmen und Platte einmal kräftig zusammen. Die Nagelspitzen drücken sich so ins Holz. Dann Leim angeben und verpressen.

Foto: sidm / KEH / CK

Schwibbogen bauen

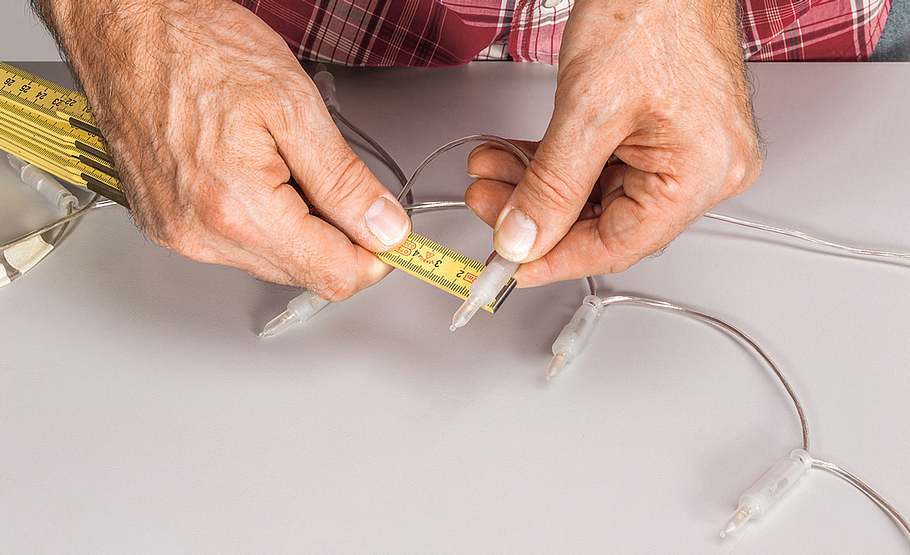

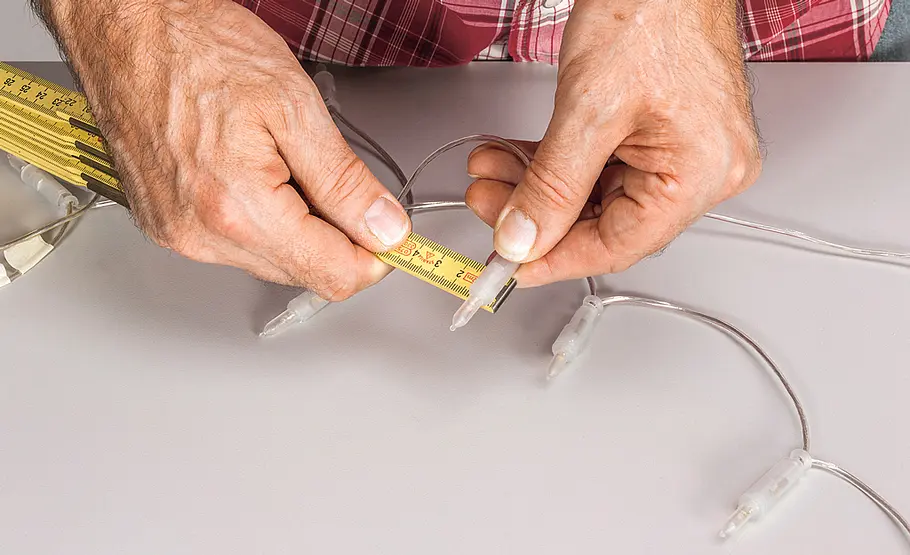

Messen Sie nun den Durchmesser der Lichter Ihrer LED-Lichterkette aus. Die Kette sollte mindestens zwanzigflammig sein, und der Abstand zwischen den LED 15 bis 20 cm betragen.

Foto: sidm / KEH / CK

Schwibbogen bauen

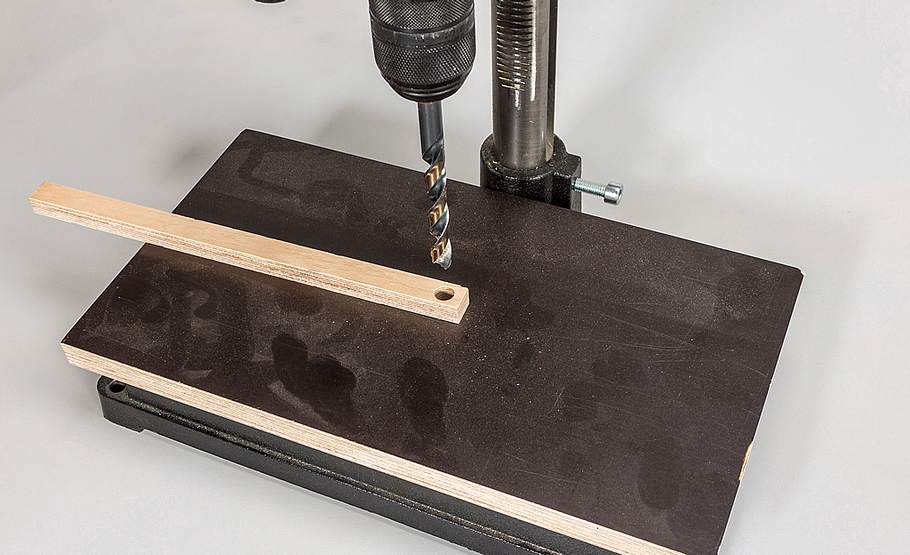

Schneiden Sie aus 12er Multiplex einen 16 mm breiten Streifen, in den Sie passende Löcher für die LED bohren (hier 10 mm).

Foto: sidm / KEH / CK

Schwibbogen bauen

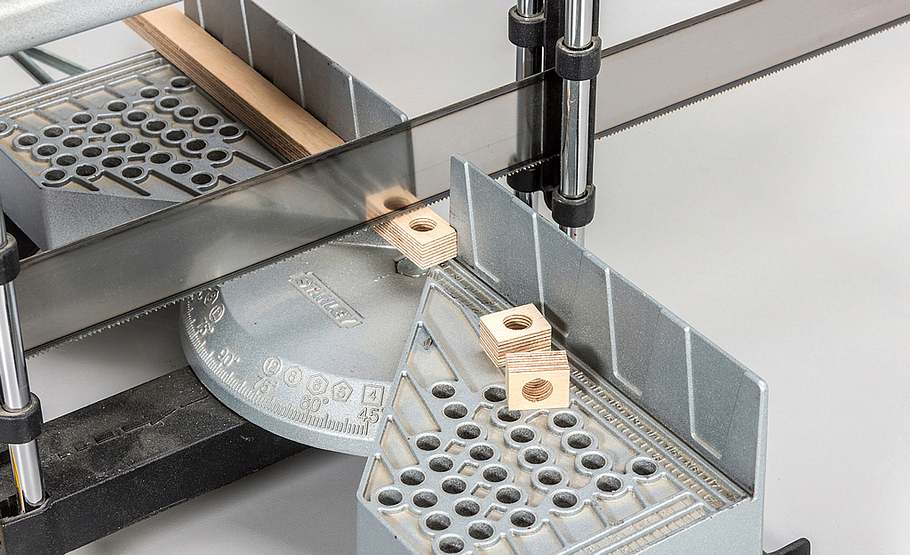

Dann schneiden Sie die einzelnen LED-Halter ab.

Foto: sidm / KEH / CK

Schwibbogen bauen

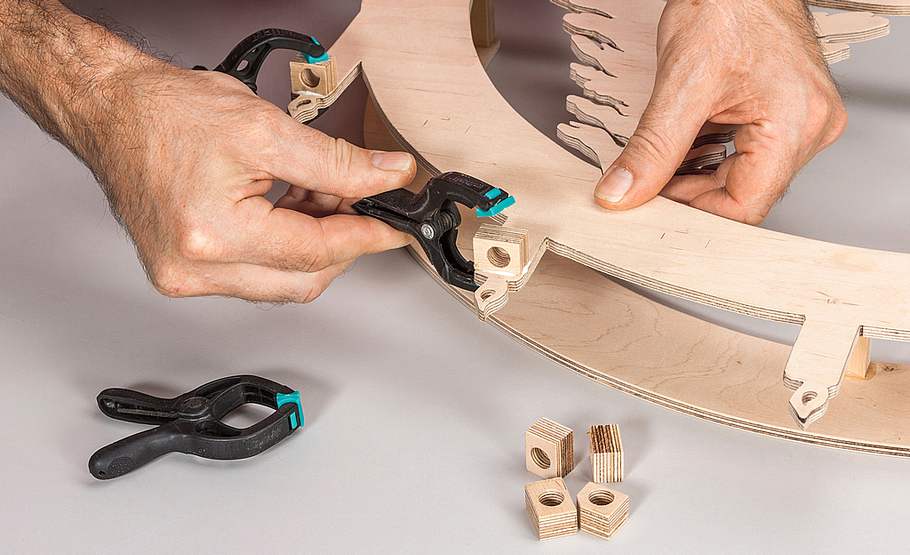

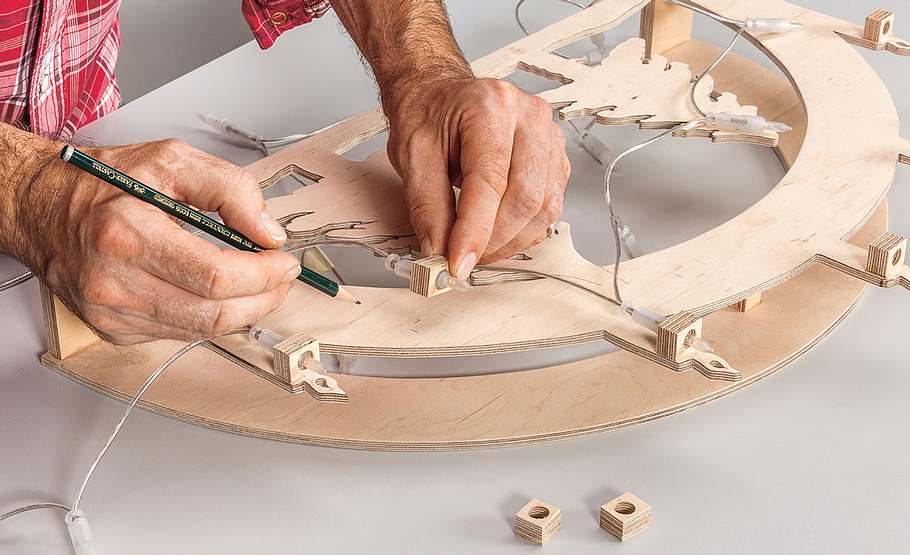

Sie werden nun auf die Rückseite des mittleren Bogens geleimt und zwar so, dass die LED genau vor den ausgeschnittenen Kerzenflammen liegen.

Foto: sidm / KEH / CK

Schwibbogen bauen

Auch zwischen den Kerzen wird jeweils ein Halter platziert. Die Position ermitteln Sie mit Ihrer Lichterkette.

Foto: sidm / KEH / CK

Schwibbogen bauen

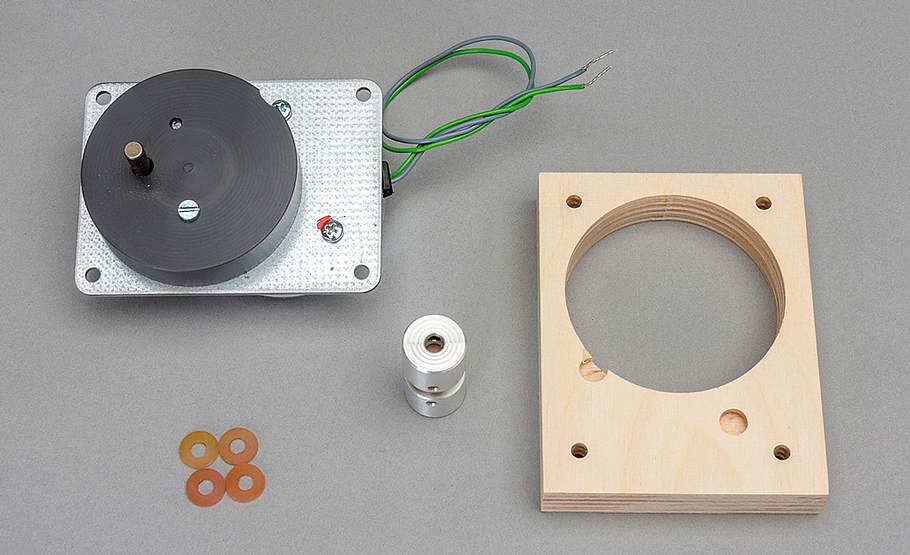

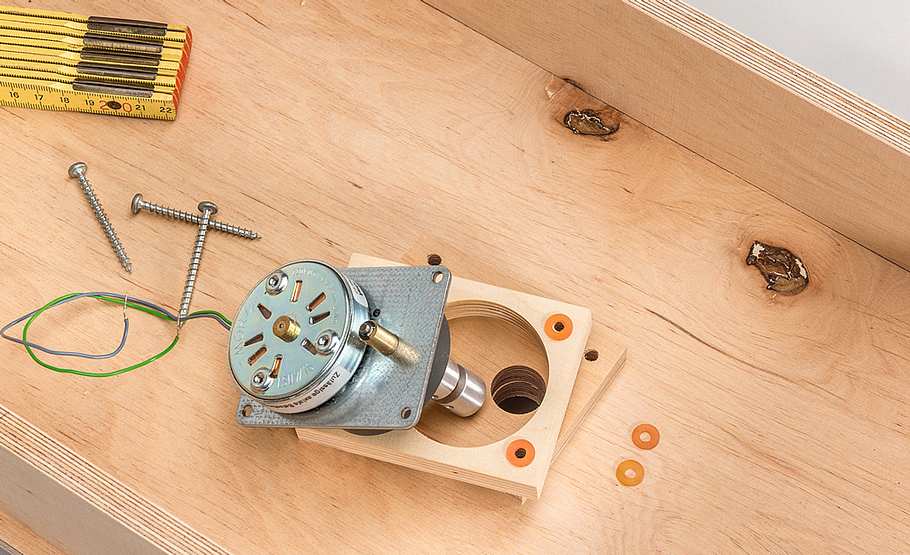

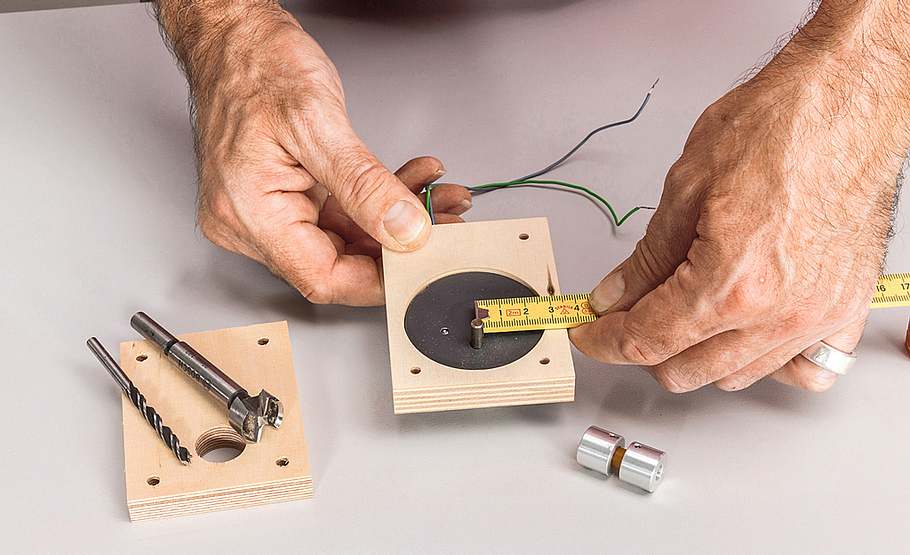

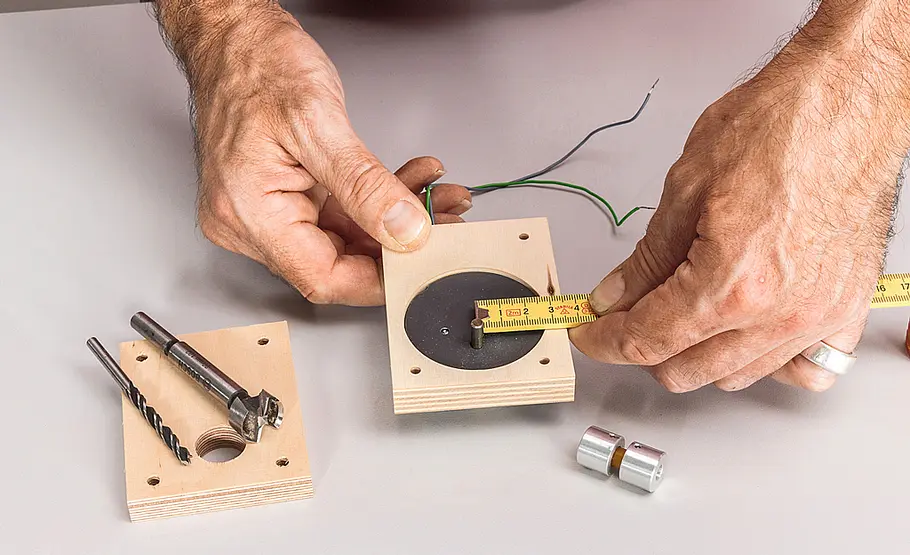

Weiter geht es mit dem Pyramidenmotor. Die Adapterplatte muss noch einmal oberhalb des Getriebes aufgedoppelt werden.

Foto: sidm / KEH / CK

Schwibbogen bauen

Der Mörz-Motor ist – anders als viele Fernost-Modelle – extrem leise und läuft immer in dieselbe Richtung!

Produkt-Info: Von www.pyramidenzubehoer.de stammt die Technik für den Drehteller-Antrieb. Dies sind der synchronisierte Pyramidenmotor von Mörz in der flachen Ausführung, 4,8 U/min (Art-Nr. ZBH100.5, 54,95 Euro); die Kupplung (Art-Nr. ZBH103.1, 5,95 Euro); die Adapterplatte (Art-Nr. ZBH102.4, 2,50 Euro) sowie vier Unterlegscheiben (aus Vulkollan, Art-Nr. ZBH103.2, je 0,10 Euro).

Foto: sidm / KEH / CK

Schwibbogen bauen

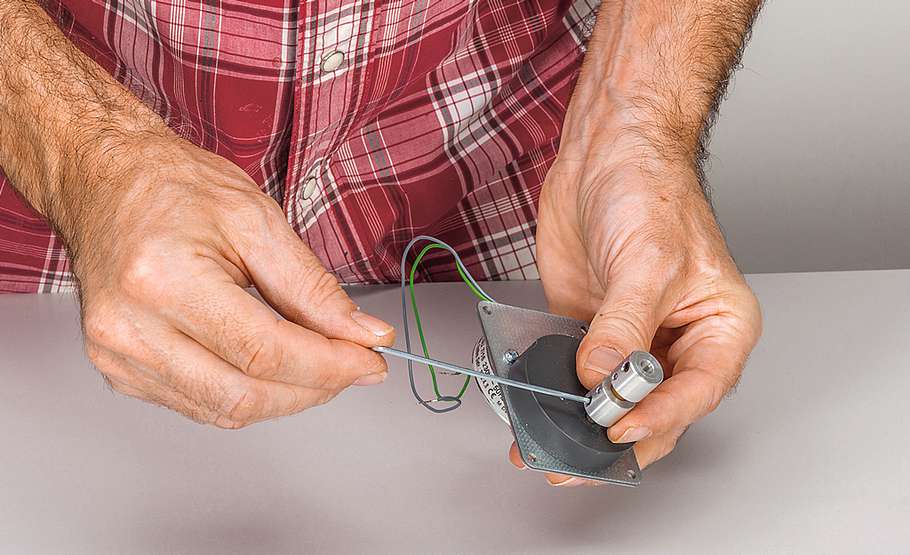

Montieren Sie die Kupplung mit einem Inbusschlüssel auf der Welle. Dann schrauben
Sie ...

Foto: sidm / KEH / CK

Schwibbogen bauen

... den Motor durch die Entkopplungs-Unterlegscheiben, die Adapterplatte und die Aufdopplung mit Halbrundkopfschrauben unter dem Deckel fest.

Foto: sidm / KEH / CK

Schwibbogen bauen

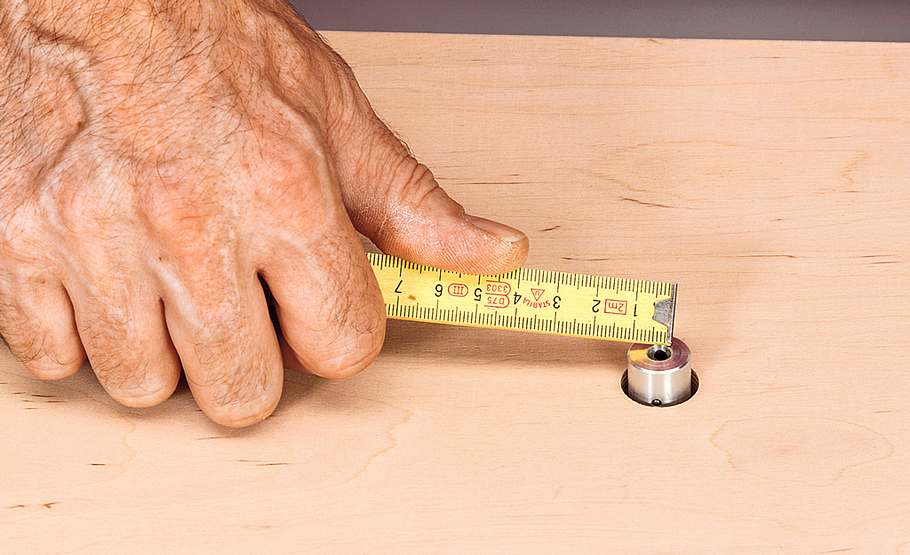

Die Kupplung ragt dann so weit oben heraus, dass die zweite Madenschraube erreichbar ist. Der Innendurchmesser der Kupplung beträgt 6 mm.

Foto: sidm / KEH / CK

Schwibbogen bauen

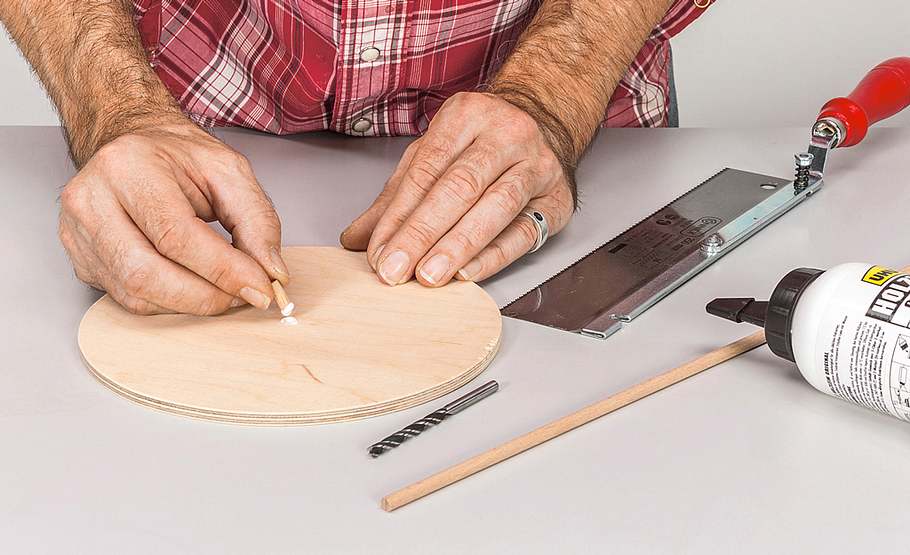

Leimen Sie ein Stück 6er Dübelstange unter die Drehplatte – mittig in ein eingelassenes Sackloch.

Foto: sidm / KEH / CK

Schwibbogen bauen

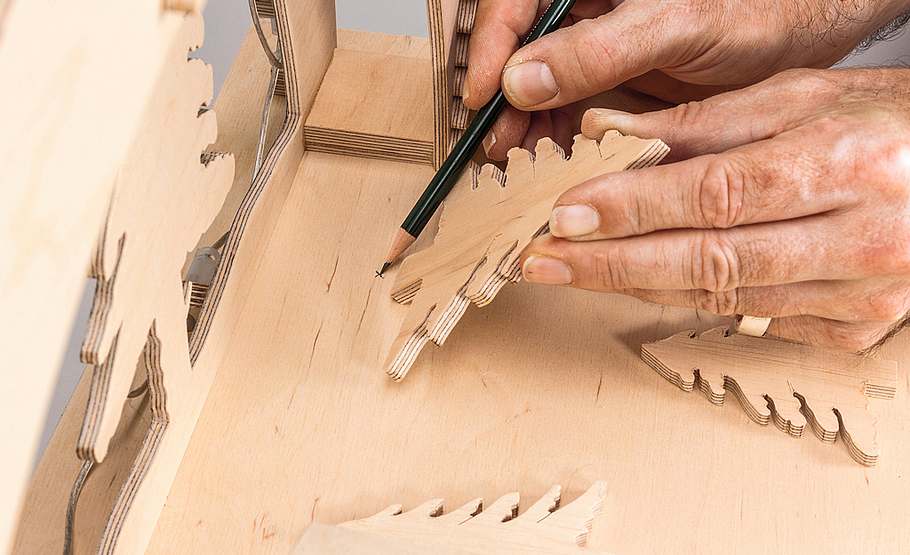

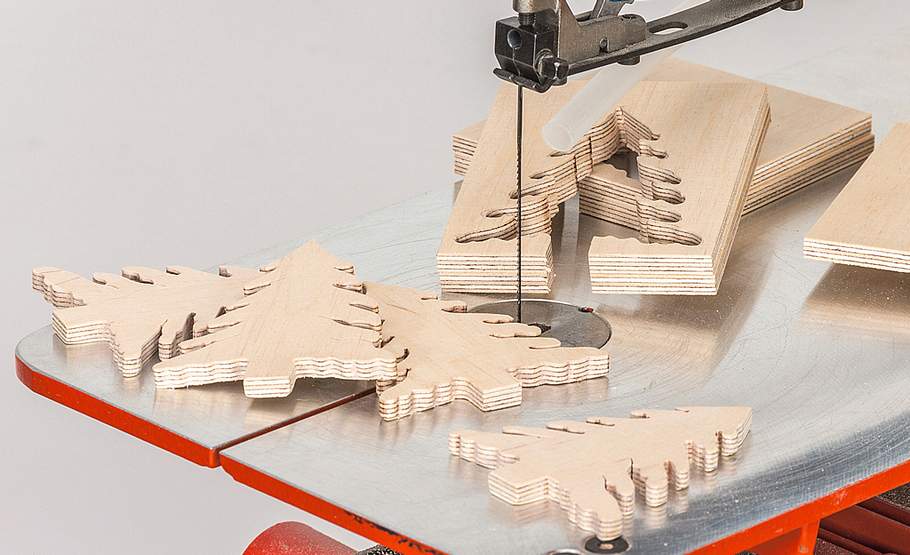

Schneiden Sie nun die Tannenbäume und Büsche aus. Doppeln Sie auch hierbei mehrere Lagen mit Doppelklebeband auf.

Praxistipp: Nicht zu dick – mehr als drei bis vier Lagen Sperrholz sollten Sie nicht gleichzeitig schneiden!

Foto: sidm / KEH / CK

Schwibbogen bauen

Leimen Sie die Tannen nun auf den vorderen Bogen. Bei der Anordnung und Dichte können Sie Ihrer Fantasie freien Lauf lassen.

Foto: sidm / KEH / CK

Schwibbogen bauen

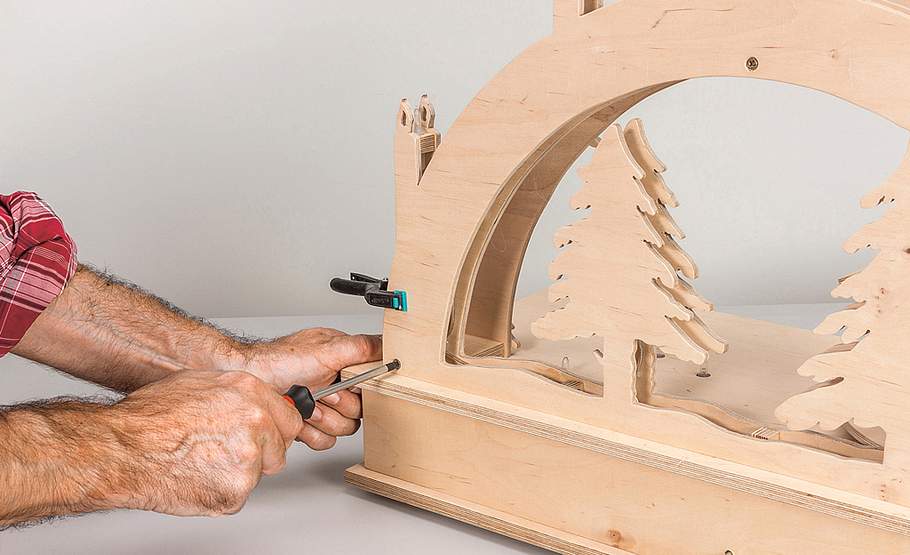

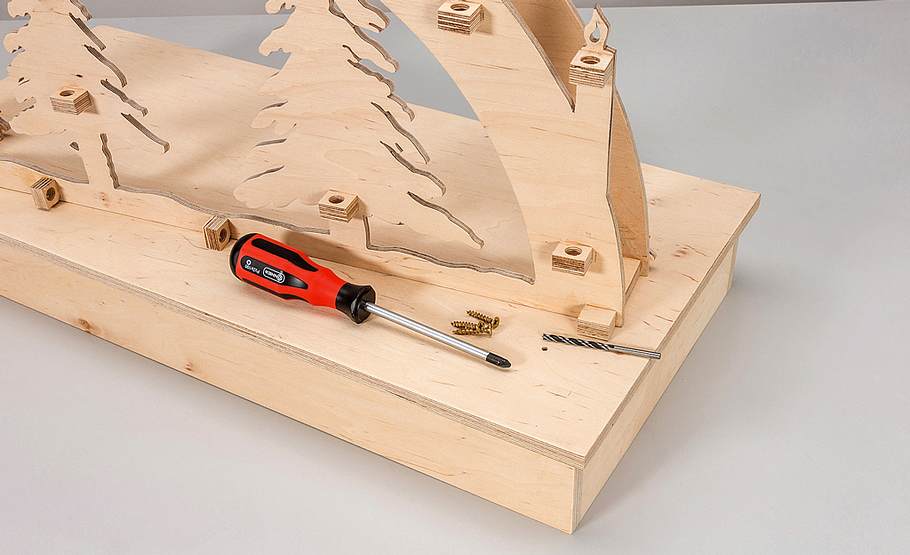

Der Doppelbogen wird von unten im Bereich der großen Basis-Distanzplatten verschraubt. Bohren Sie dazu zwei Löcher durch den Deckel.

Foto: sidm / KEH / CK

Schwibbogen bauen

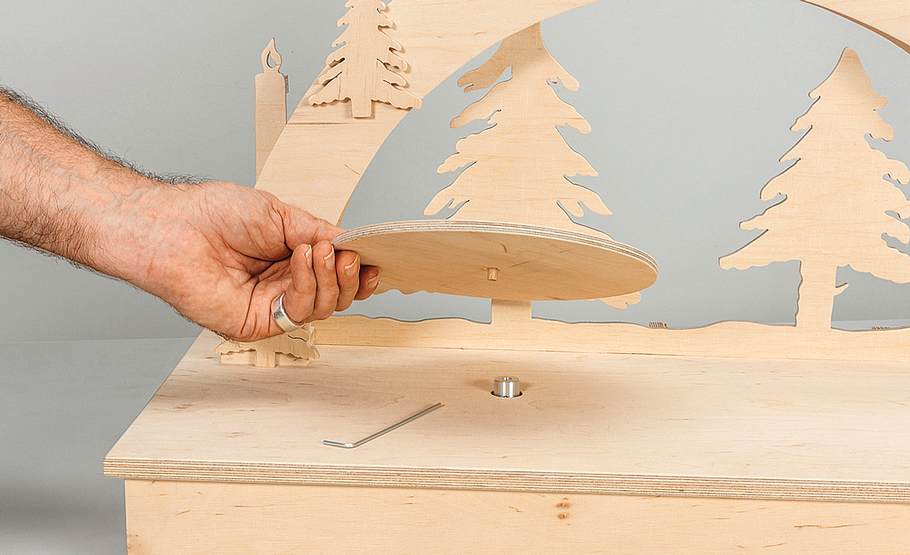

Jetzt montieren Sie den Drehteller. Die Dübelstange in die Kupplung stecken und von der Seite die Madenschraube anziehen.

Foto: sidm / KEH / CK

Schwibbogen bauen

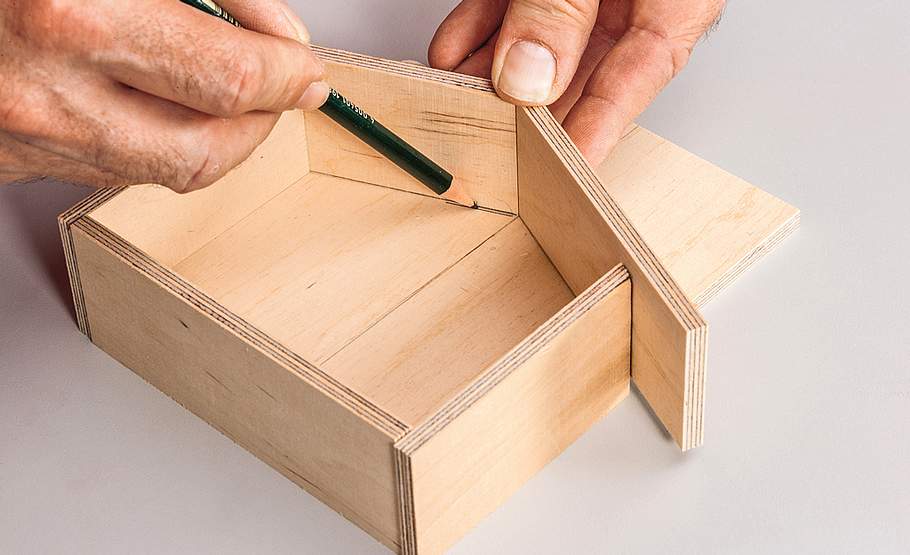

Nun bauen Sie den kleinen Krippenstall. Boden, Dach und Wände zuschneiden, die Rückwand aufzeichnen und ebenfalls ausschneiden.

Foto: sidm / KEH / CK

Schwibbogen bauen

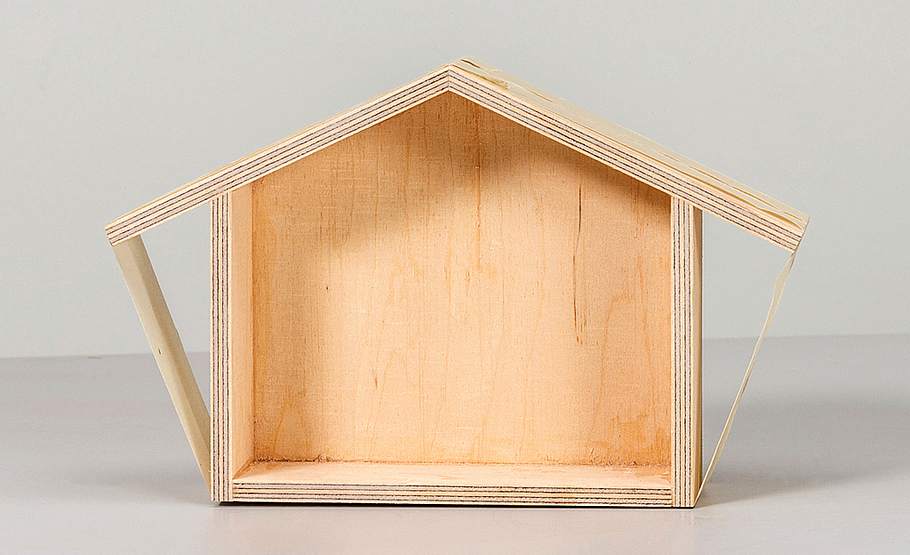

Dann wird das Häuschen verleimt. Die Bauteile bis zum Abbinden mit Klebeband fixieren!

Foto: sidm / KEH / CK

Schwibbogen bauen

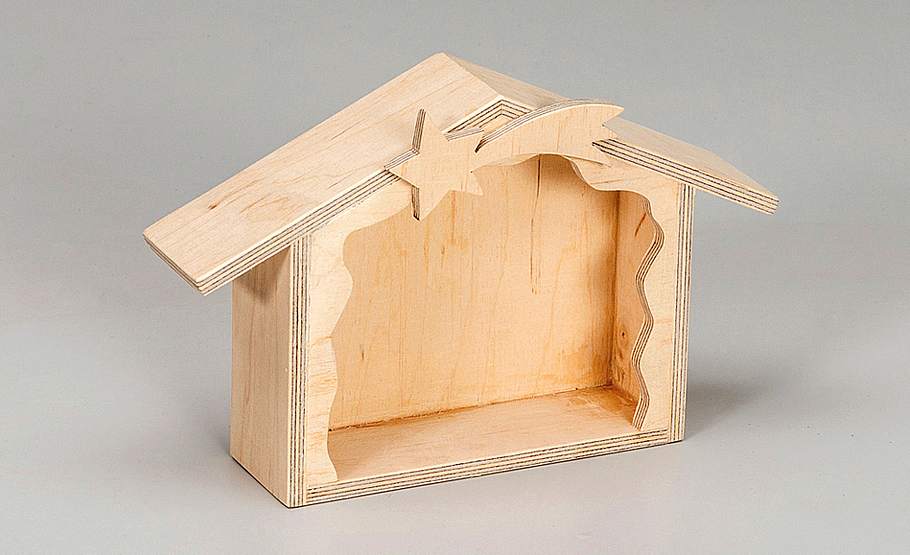

Im Anschluss den vorderen Blendrahmen und den Schweifstern zuschneiden und beides ein- bzw. aufleimen.

Foto: sidm / KEH / CK

Schwibbogen bauen

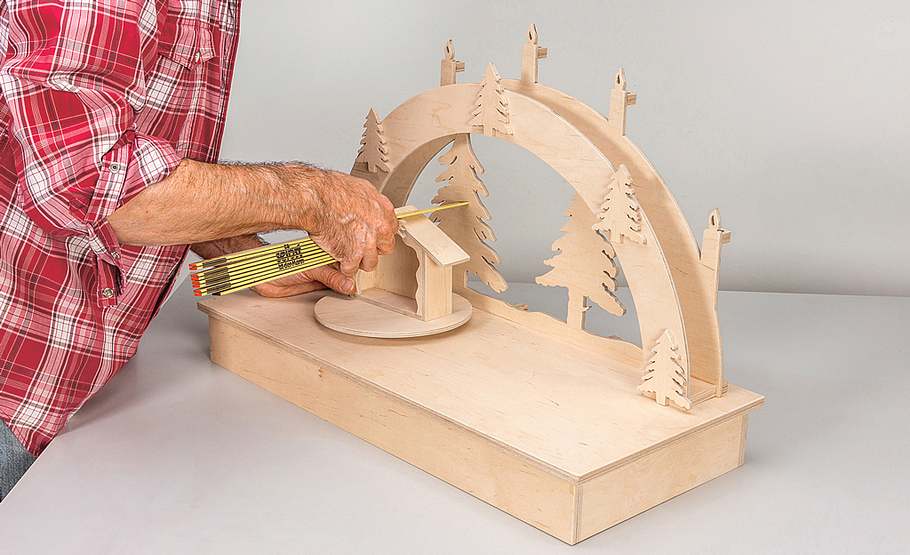

Richten Sie das Häuschen mittig auf dem Drehteller aus. Dann messen Sie den Abstand von der Rückwand bis zur großen Tanne.

Warum der Aufwand? Das Haus wird später über dem Drehteller schweben!

Foto: sidm / KEH / CK

Schwibbogen bauen

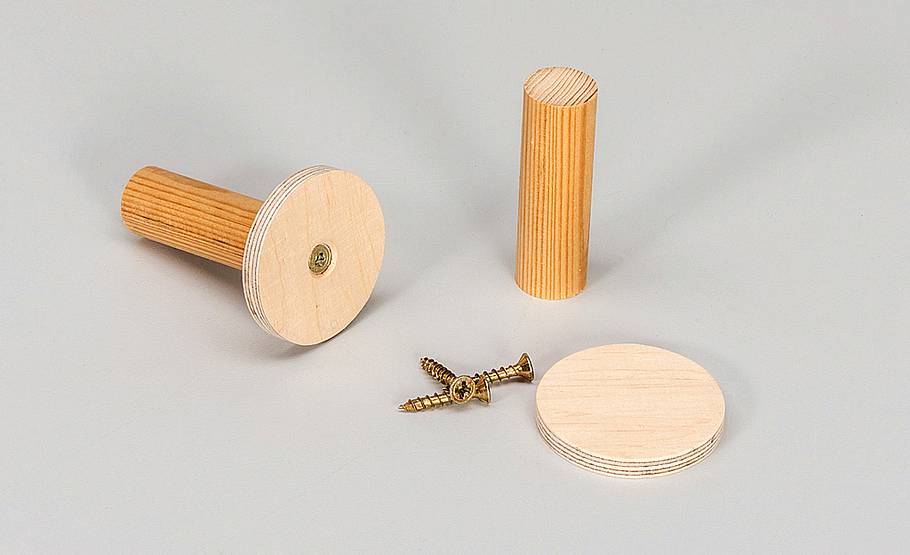

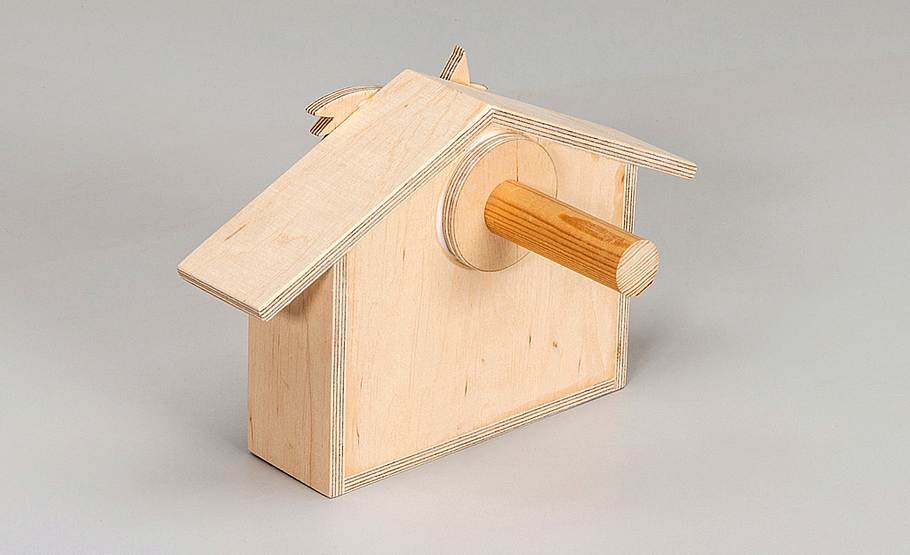

Ein Rundstab und eine kleine, aufgeschraubte Sperrholzscheibe entsprechen von der Länge her diesem Maß.

Foto: sidm / KEH / CK

Schwibbogen bauen

Verleimen Sie den Abstandhalter nun mit der Rückwand des Krippenstalls.

Foto: sidm / KEH / CK

Schwibbogen bauen

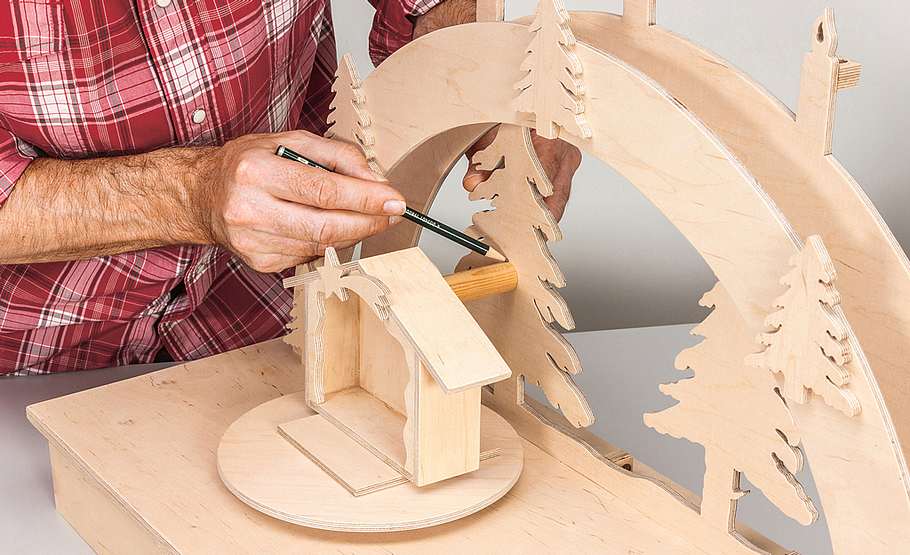

Jetzt legen Sie eine Distanzplatte auf den Drehteller und richten den Stall darauf aus. Markieren Sie die Position, an der der Rundstab auf die Tanne trifft.

Foto: sidm / KEH / CK

Schwibbogen bauen

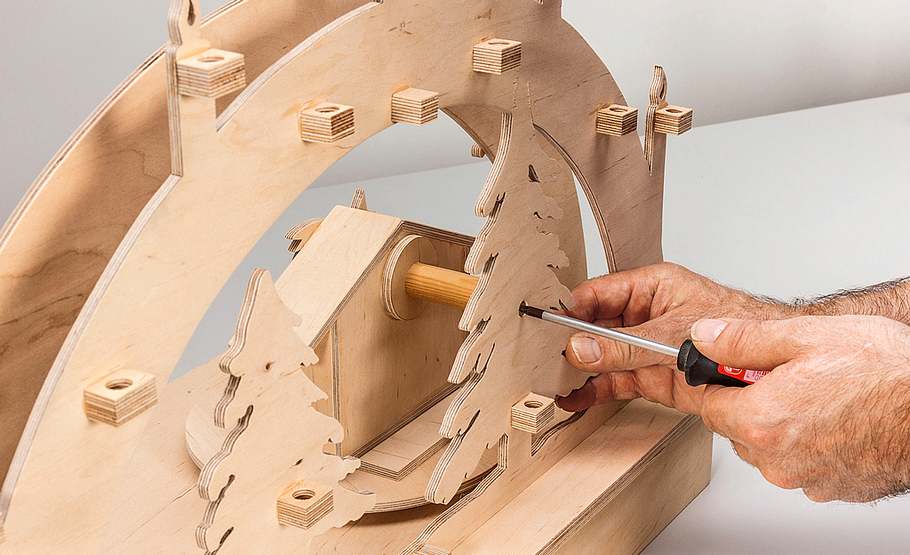

Dort mittig vorbohren und das Häuschen verschrauben. Danach die Distanzplatte wieder entfernen.

Foto: sidm / KEH / CK

Schwibbogen bauen

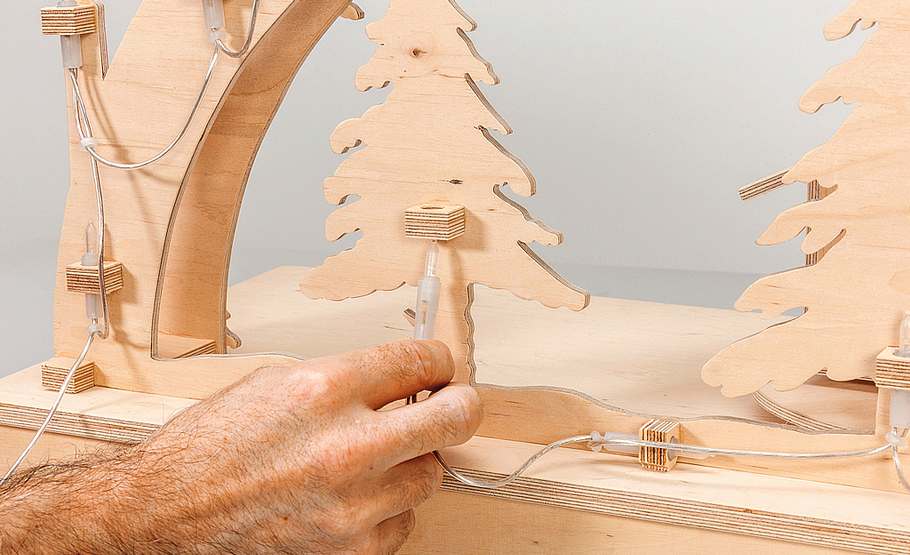

Erst jetzt geht es an die Lichtinstallation: Stecken Sie die LED-Lämpchen links hinten mit dem ersten Lämpchen beginnend rundum in die Halter.

Foto: sidm / KEH / CK

Schwibbogen bauen

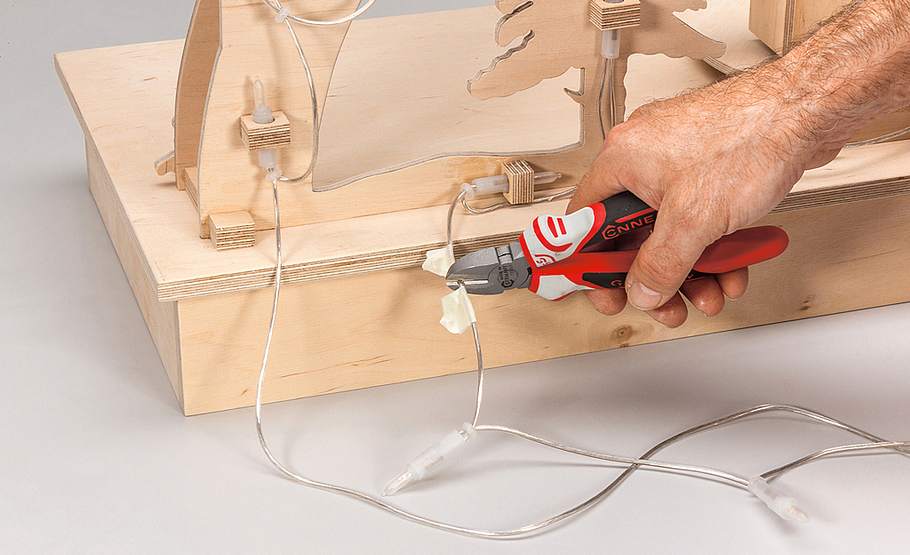

Am Ausgangspunkt angekommen, markieren Sie die Litzen und kneifen sie so durch, dass ...

Foto: sidm / KEH / CK

Schwibbogen bauen

... sie durch ein Loch im Deckel in den Sockel geführt werden können. Bohren Sie das Loch direkt hinter der Bodenblende des Bogens.

Foto: sidm / KEH / CK

Schwibbogen bauen

Aderenden abisolieren, durchführen, Aderendhülsen aufpressen und die Ringkette unten mit Lüsterklemmen wieder schließen.

Foto: sidm / KEH / CK

Schwibbogen bauen

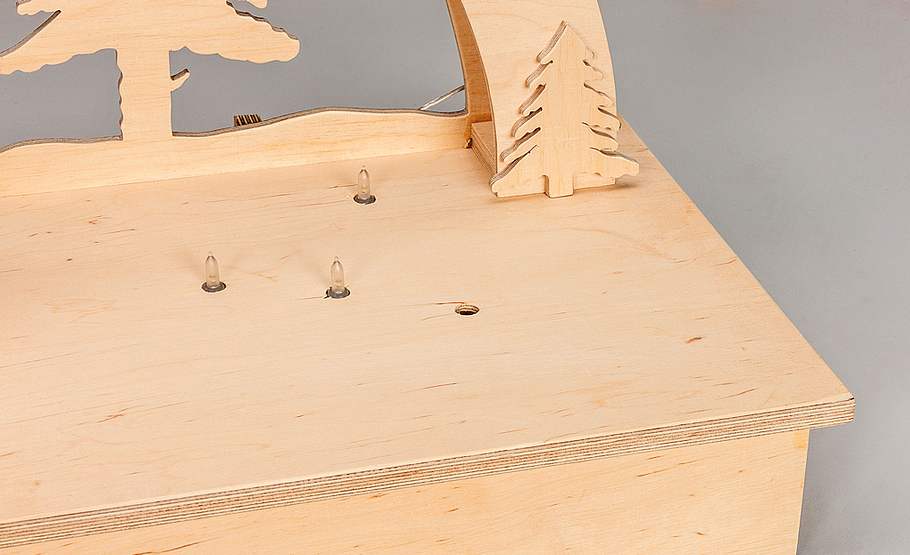

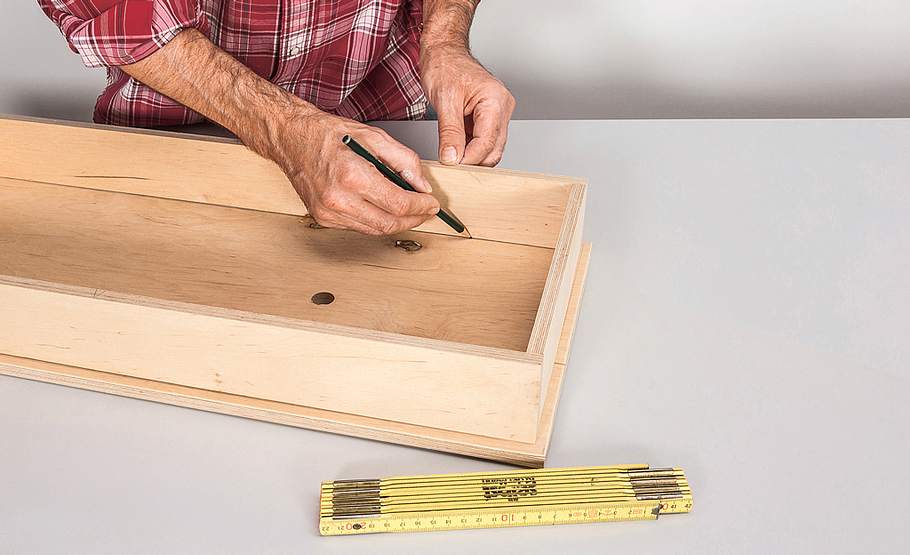

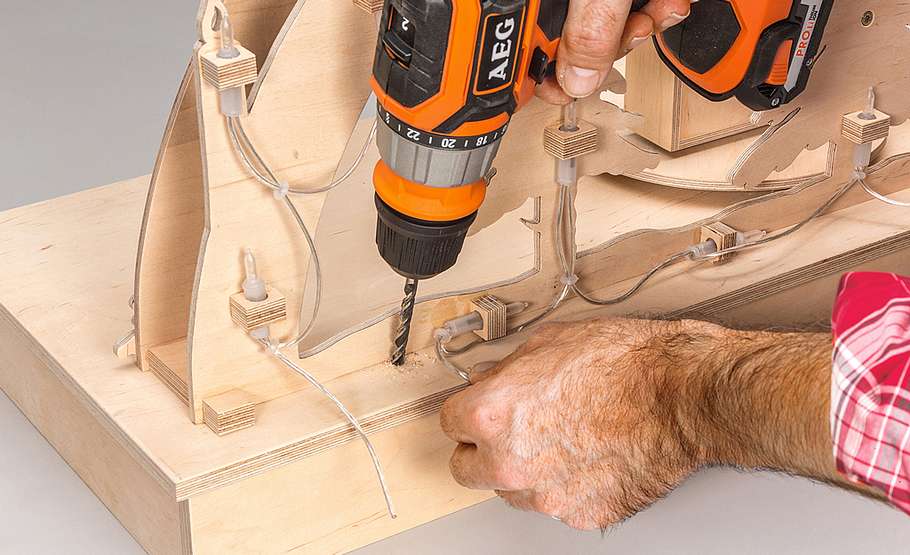

Die übrigen Lichter werden im Sockel verteilt. Da sie jeweils hinter einem Motiv sitzen sollen, markieren Sie die Positionen ...

Foto: sidm / KEH / CK

Schwibbogen bauen

... und durchbohren dort die Deckelplatte. Berücksichtigen Sie dabei die maximal möglichen Abstände zwischen den LED!

Foto: sidm / KEH / CK

Schwibbogen bauen

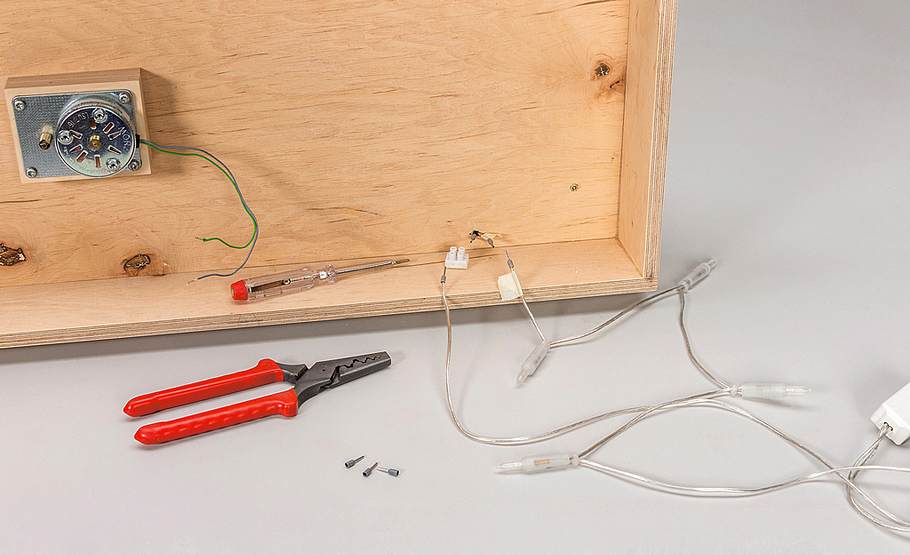

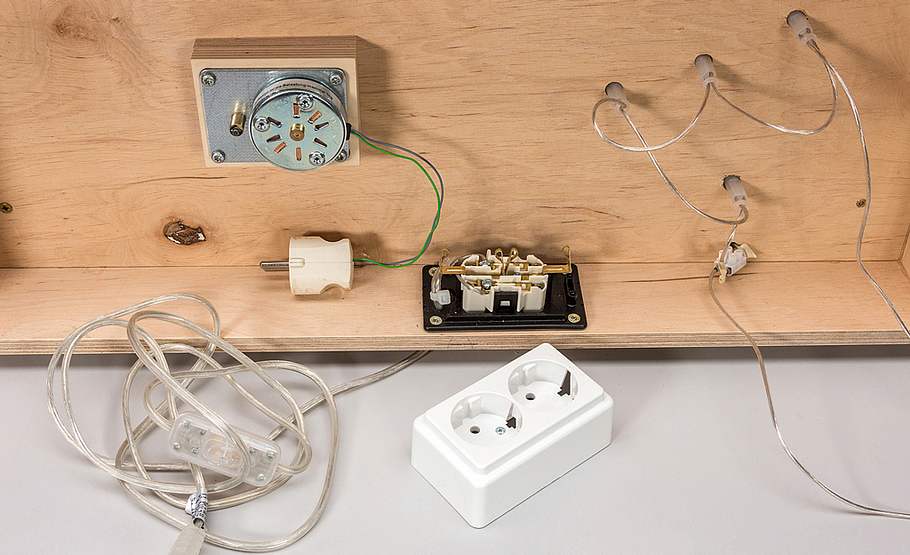

Die Elektroinstallation erfolgt im Sockel: Zuleitung mit Schalter und Doppel-Aufputzsteckdose an der Rückwand montieren. Stecker am Motor anbringen und Motor sowie Lichterkette einstecken. Einen Funktionstest machen!

Foto: sidm / KEH / CK

Schwibbogen bauen

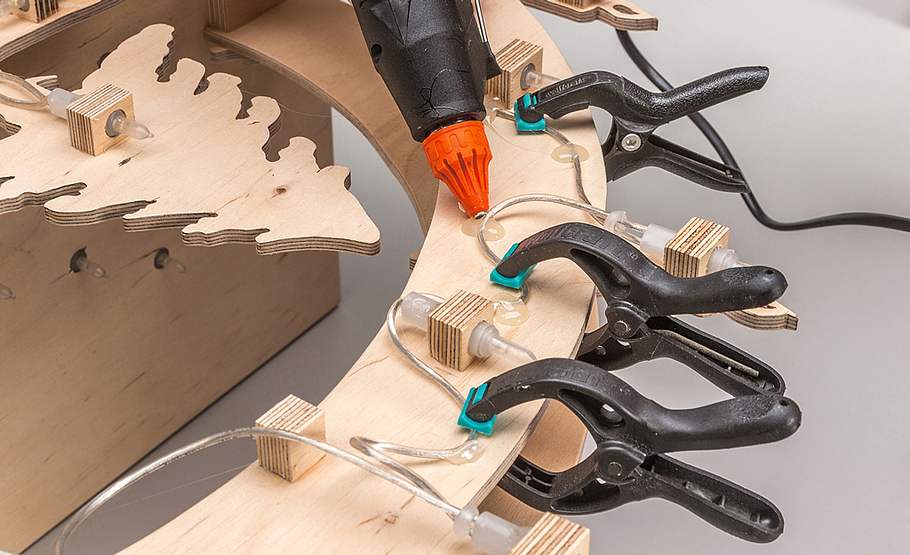

Funktioniert alles, befestigen Sie die LED und die Kabel (sie sollen von vorne unsichtbar sein) mit Heißkleber!

Foto: sidm / KEH / CK

Schwibbogen bauen

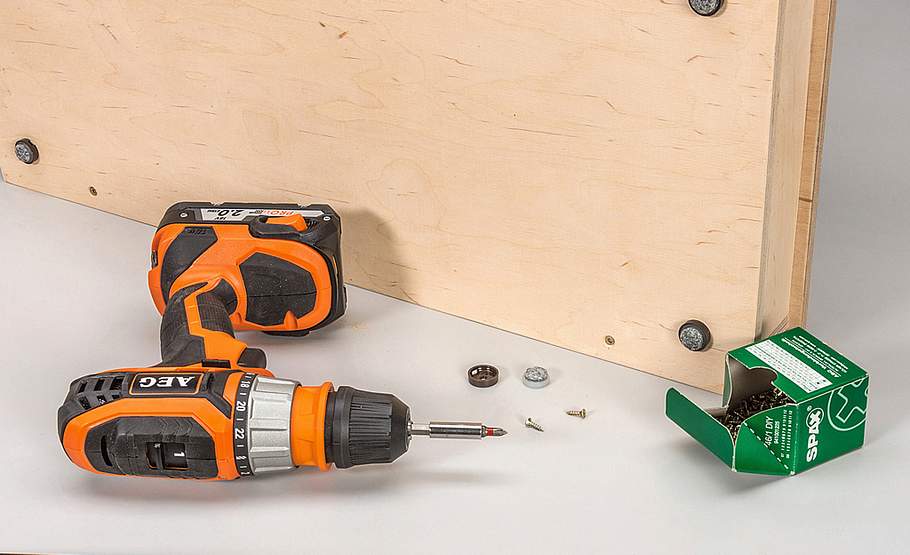

Dann schrauben Sie den Boden unter den Sockelrahmen und bringen in den Ecken jeweils einen QuickClick-Möbelgleiter an.

Foto: sidm / KEH / CK

Schwibbogen bauen

Danach können Sie den hinteren Bogen gegen drei separat aufgeleimte Distanzhölzer (so breit wie die Lampenhalter) schrauben.

Foto: sidm / KEH / CK

Schwibbogen bauen

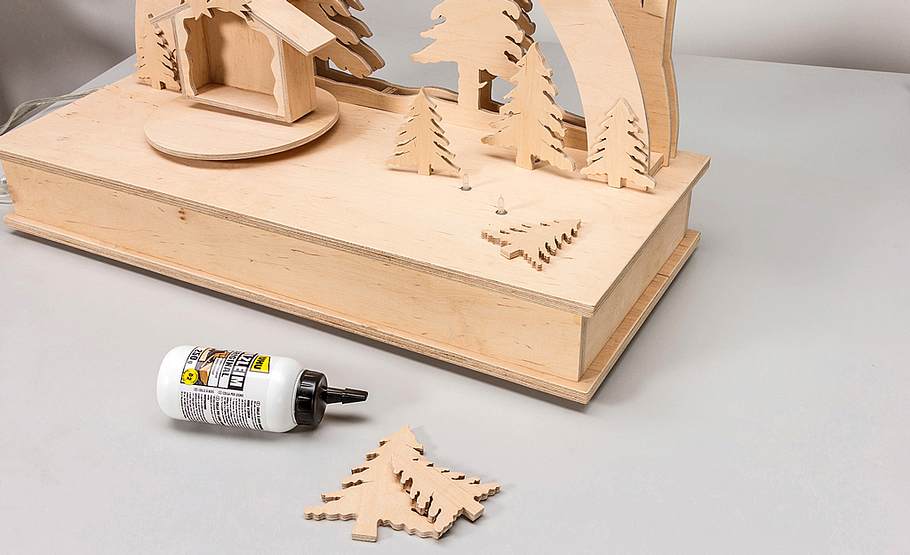

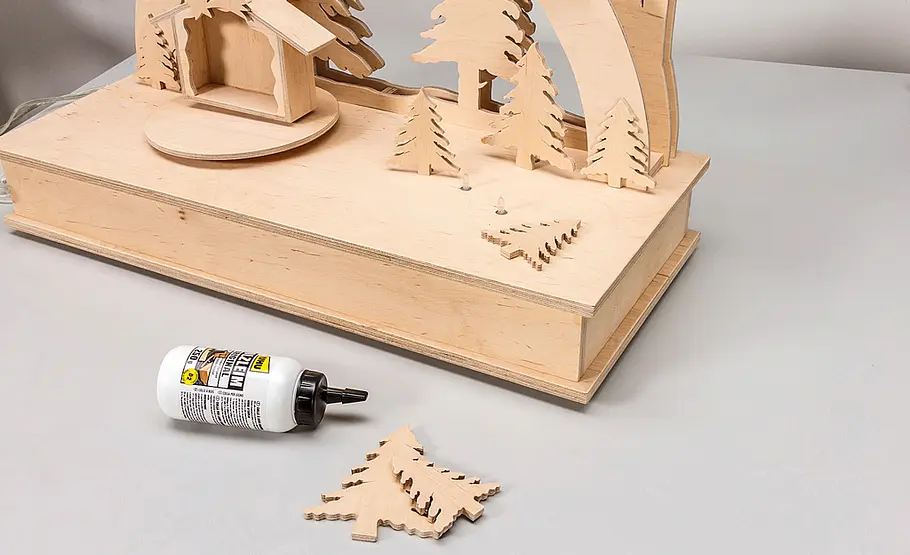

Jetzt werden die übrigen Bäume und einige Tiere aufgeklebt. Denken Sie daran, vor jedem Lämpchen ein Element aufzustellen.

Foto: sidm / KEH / CK

Schwibbogen bauen

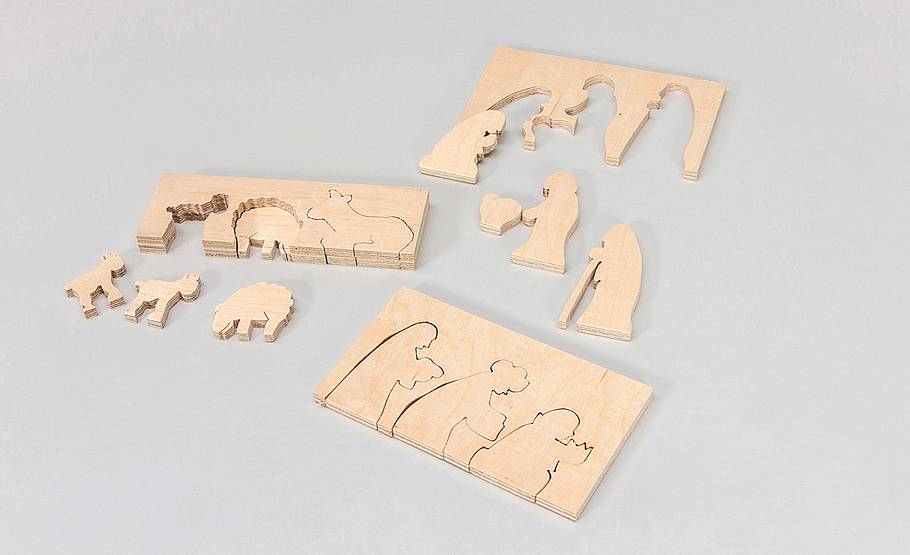

Die letzten Figuren sind für den Krippenstall und den Drehteller bestimmt. Schneiden Sie die Figuren aus.

Foto: sidm / KEH / CK

Schwibbogen bauen

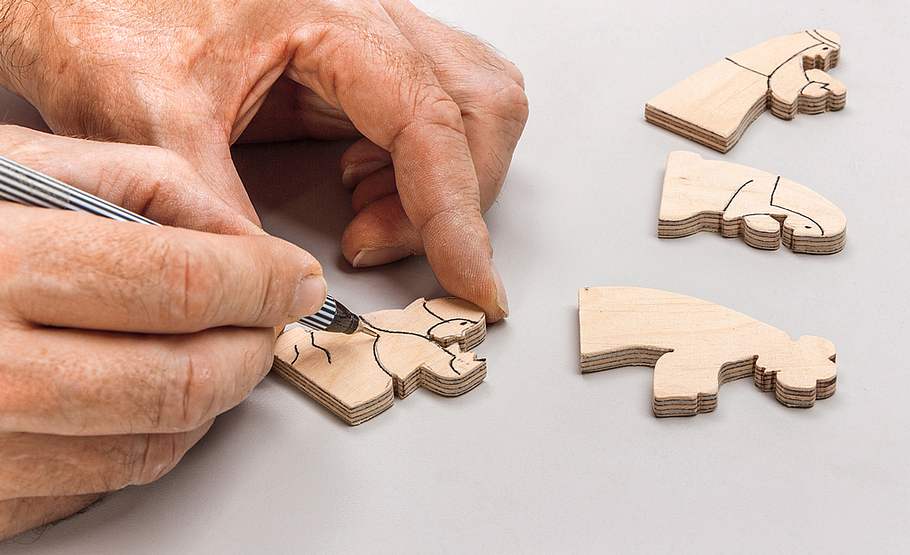

Wenn Sie möchten, können Sie mit einem schwarzen Fineliner einfache Konturen der Bekleidung und des Gesichts aufzeichnen

Foto: sidm / KEH / CK

Schwibbogen bauen

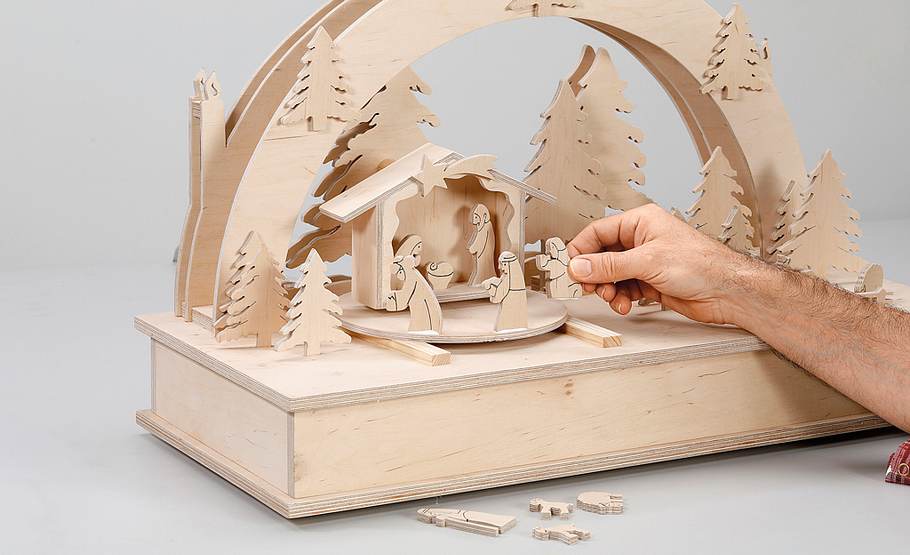

Maria, Josef und das Christkind werden im Stall aufgestellt, die drei Könige und einige Tiere ganz am Rand des Drehtellers.

Wenn die Nächte früh beginnen und hinter den Fenstern gemütliches Licht scheint, dann entdeckt man ihn wieder auf den Fensterbänken: den Schwibbogen. In dieser Anleitung (SE 12/2018, Bauplan leider vergriffen) zeigen wir Schritt für Schritt, wie Sie einen Schwibbogen selber bauen! Der Clou: rund um die Krippe drehen Hirte und Schafe ihre Runden!

Die klassischen Lichterbögen aus dem Erzgebirge sollen ursprünglich den beleuchteten Himmelsbogen und die Sehnsucht der Bergleute nach Licht symbolisiert haben. Zunächst aus Metall gefertigt, bildeten die Motive überwiegend christliche Motive ab, aber auch der Alltag der Bergleute wurde in typischen Szenen thematisiert. Heute hat der Werkstoff Holz die Metallbauten weitestgehend verdrängt. Gerade das sehr dünne und dennoch formstabile Sperrholz lässt filigrane Konstruktionen zu und lässt sich mit einer Laubsäge bzw. sehr rationell mit einer Dekupiersäge bearbeiten.

Video Platzhalter
Video: Xcel Production

Anleitung: Schwibbogen bauen

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Akku-Bohrschrauber

  • Dekupiersäge

  • Handkreissäge

  • Klemmen

  • Laubsäge

Unsere geschachtelte Konstruktion mit drei Bögen und integriertem Licht wirkt aufgrund der Tiefe sehr räumlich – der Nadelwald erscheint aus jedem Blickwinkel anders. Highlight ist neben den beleuchteten Holzkerzen sicherlich der schwebende Krippenstall, unter dem sich ein Teller mit den Königen, dem Hirten und seinen Schafen dreht.

Foto: sidm / KEH / CK

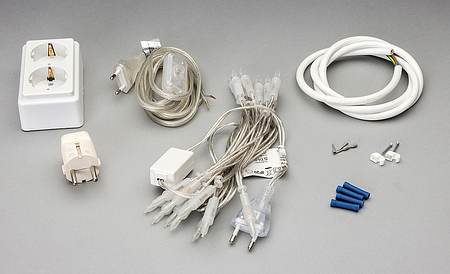

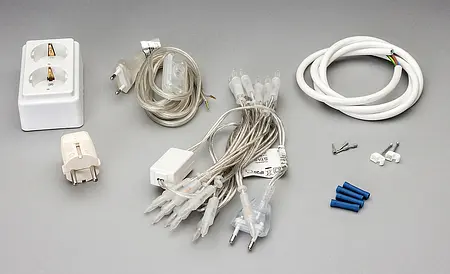

Produkt-Info: Neben den Bauteilen für den Drehtellerantrieb benötigen Sie eine Doppel-Aufputzsteckdose; eine Anschlussleitung mit Schalter und Stecker, zweiadrig; eine LED-Lichterkette mit mindestens 20 Lämpchen und einem Lichterabstand von 15 bis 20 cm und einen Stecker für den Motor. Außerdem brauchen Sie Aderendhülsen und eine Lüsterklemme.
