Retro-Leuchte aus Vintage-Glühbirne selber bauen

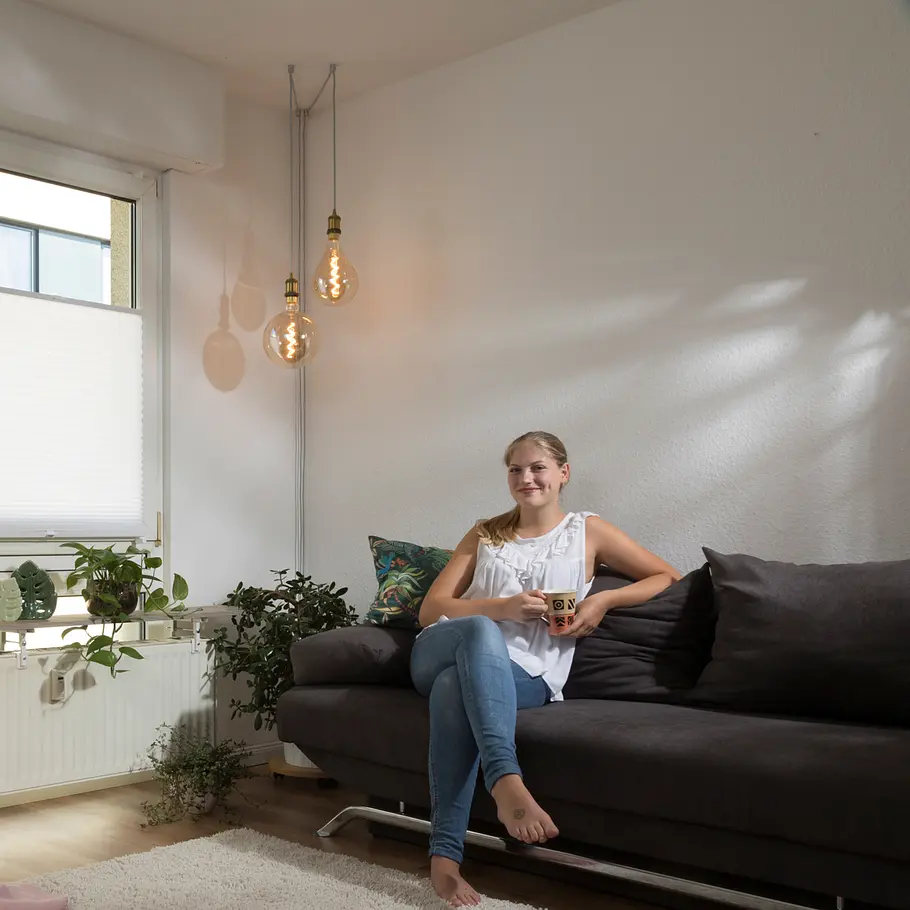

Retro und Vintage Lampen sind voll im Trend, denn der elegante Stil vergangener Tage lässt sich noch immer mit den Trends von heute vereinen. Wir zeigen Ihnen Schritt für Schritt, wie Sie Vintage Lampen selbst bauen können.

(1/23)
Vintage Lampen
Foto: sidm / KEH

Retro-Leuchte aus Vintage-Glühbirne selber bauen

Vintage Lampen
Foto: sidm / KEH

Retro-Leuchte aus Vintage-Glühbirne selber bauen

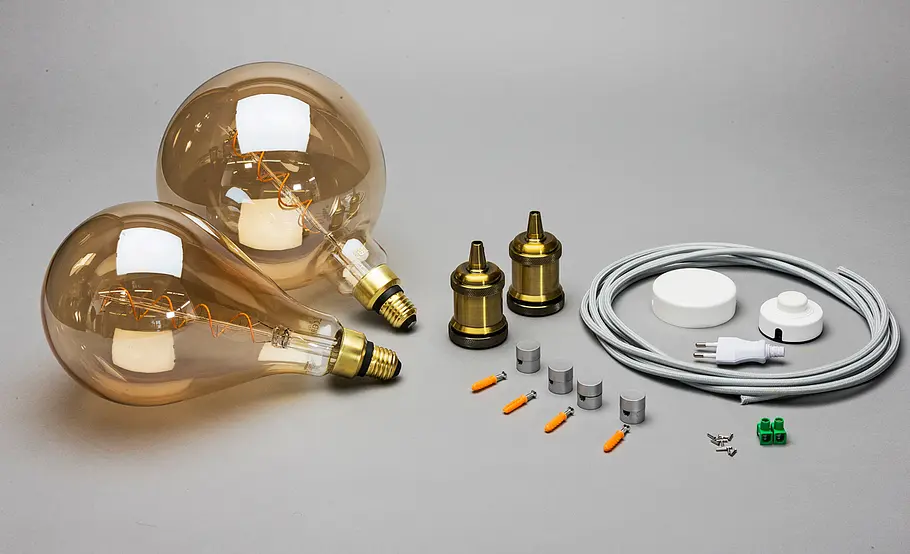

Alle Materialien, die Sie für den Bau der Retro-Leuchte benötigen.

Vintage Lampen
Foto: sidm / KEH

Stecker anschließen

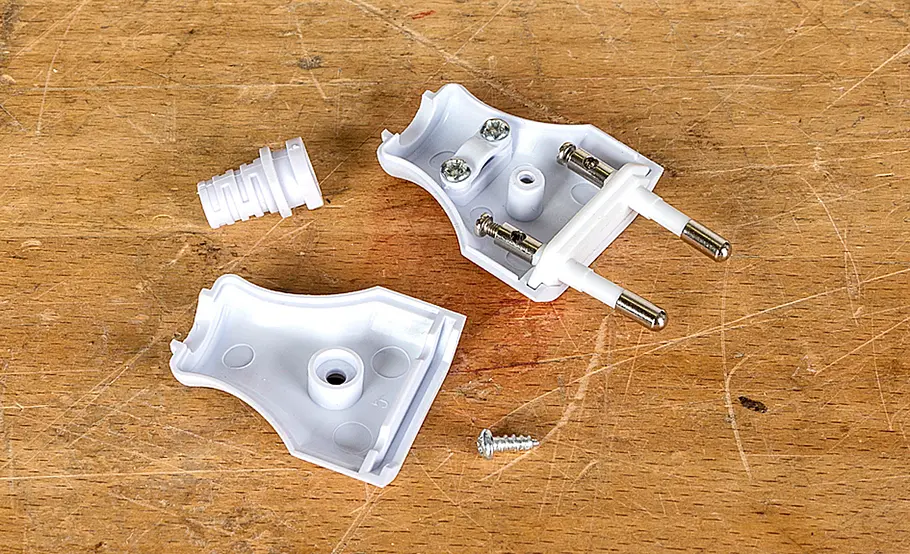

Der Eurostecker ist der richtige Stecker für das zweiadrige Kabel. Aufschrauben und in die Einzelteile zerlegen.

Vintage Lampen
Foto: sidm / KEH

Stecker anschließen

Mit einem Cuttermesser entfernen Sie vorsichtig die Ummantelung des Textilkabels auf etwa fünf Zentimeter Länge.

Vintage Lampen
Foto: sidm / KEH

Stecker anschließen

Auch die Ummantelung der beiden Adern legen Sie mit der Abisolierzange frei.

Vintage Lampen
Foto: sidm / KEH

Stecker anschließen

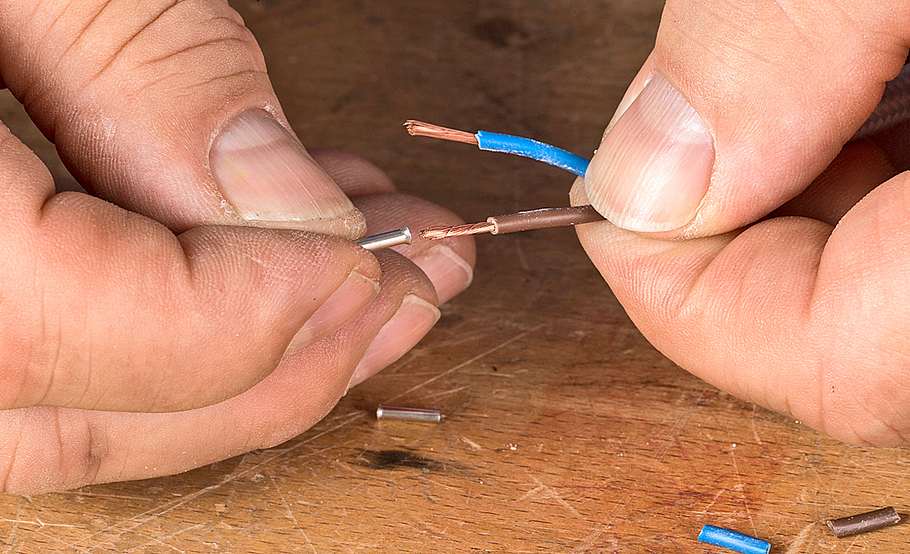

Auf die freigelegten Enden stecken Sie kleine Aderendhülsen, die das Abbrechen einzelner Litzen verhindern.

Vintage Lampen
Foto: sidm / KEH

Stecker anschließen

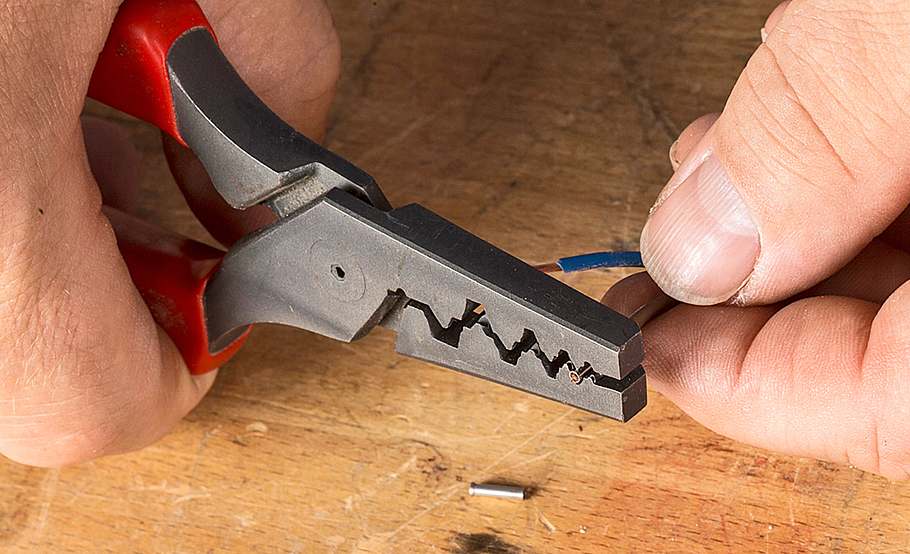

Mit der Crimpzange quetschst du die beiden Aderendhülsen fest.

Vintage Lampen
Foto: sidm / KEH

Stecker anschließen

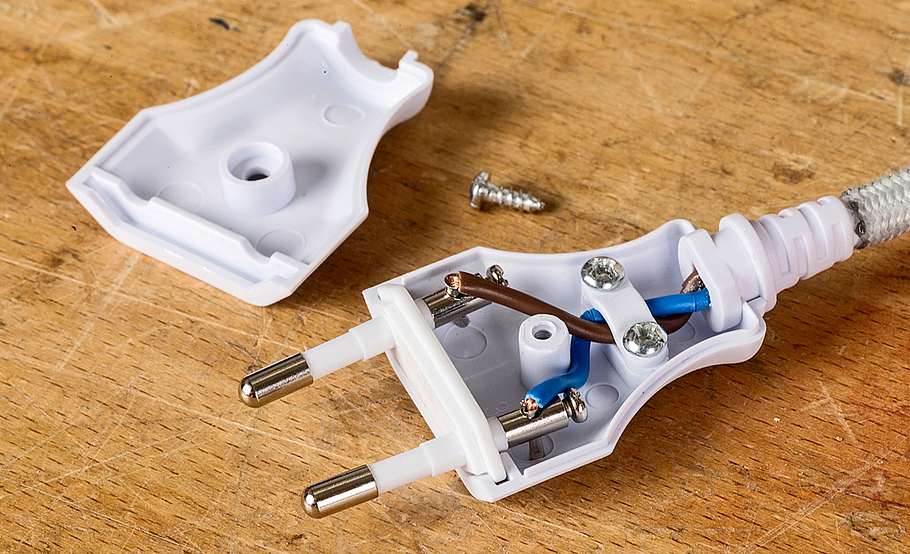

Beide Leiter durch den Stecker schieben und mit den Polen verbinden.

Vintage Lampen
Foto: sidm / KEH

Fußschalter und Verteilerdose

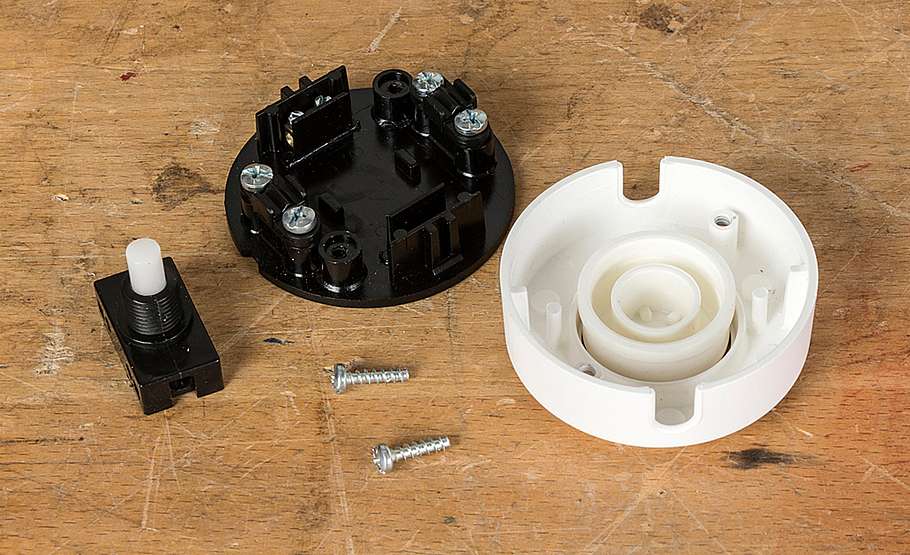

Im Tretschalter werden zwei Kabel so mit dem Druckknopf verbunden, dass die Stromzufuhr unterbunden werden kann.

Vintage Lampen
Foto: sidm / KEH

Fußschalter und Verteilerdose

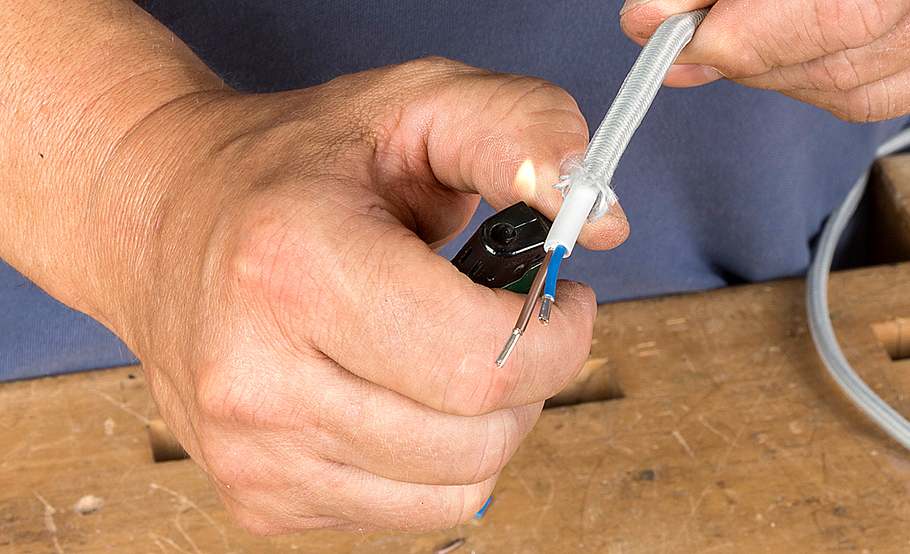

Die Kabelenden wieder abisolieren und danach die Textilummantelung abflämmen, das verhindert ein Aufribbeln.

Vintage Lampen
Foto: sidm / KEH

Fußschalter und Verteilerdose

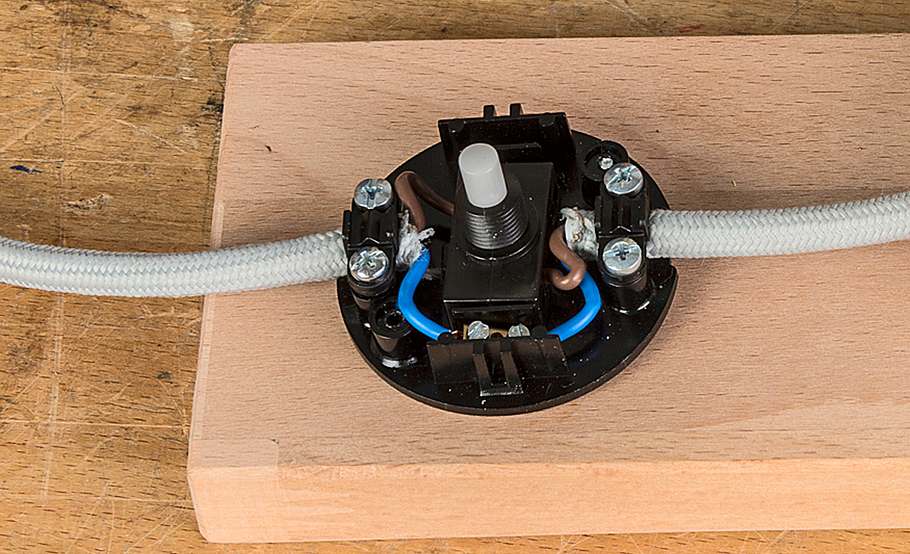

Die Neutralleiter (blau) beider Kabel werden nun durch die Schalter geführt und mit einer Lüsterklemme im Schalter verbunden. Das braune, stromführende Kabel befestigen Sie im Schalter in den Klemmen des Druckknopfs. Jetzt nur noch den Deckel aufschrauben.

Vintage Lampen
Foto: sidm / KEH

Fußschalter und Verteilerdose

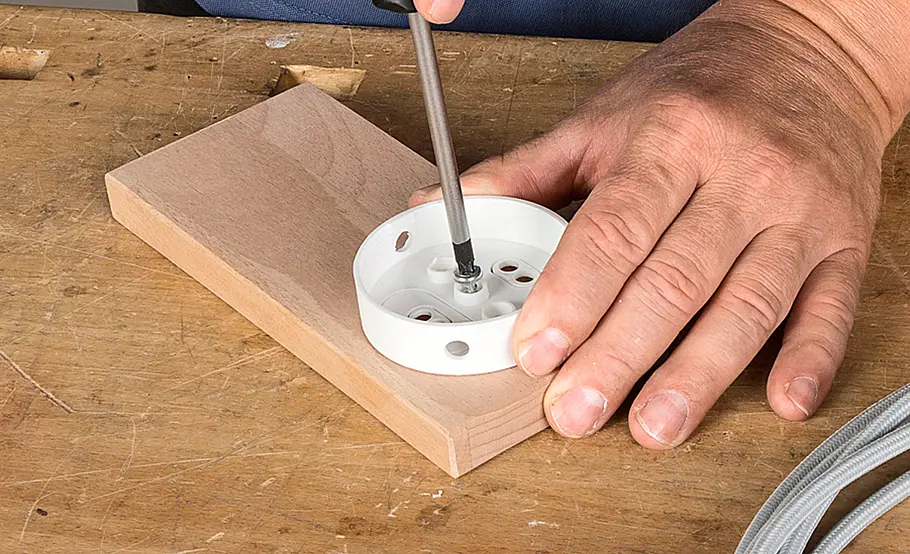

In den Verteilerbaldachin bohren Sie seitlich 3 Löcher für die ein- und austretenden Kabel. Anschließend auf einem Brett montieren.

Vintage Lampen
Foto: sidm / KEH

Fußschalter und Verteilerdose

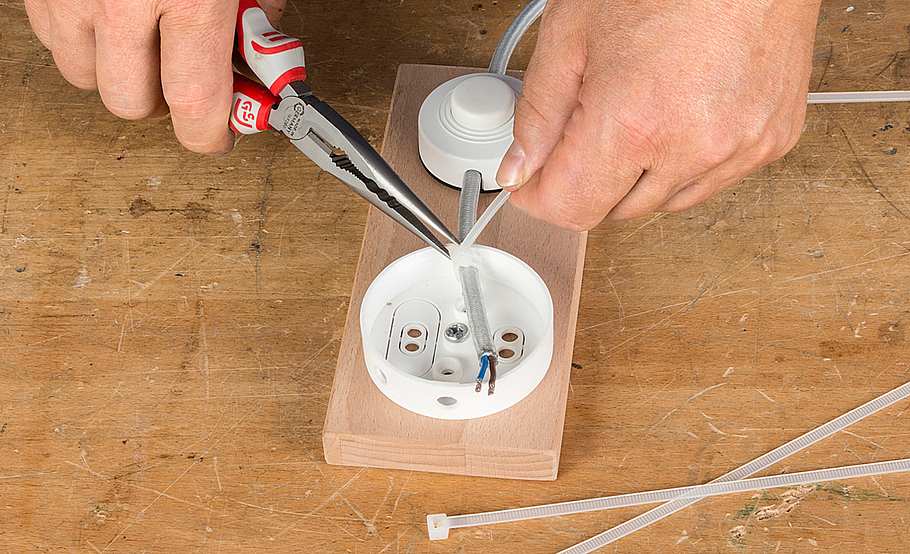

Das Kabel des Schalters durch die Verteilerbuchse führen. Mit einem Kabelbinder festklemmen, der als Zugentlastung dient.

Vintage Lampen
Foto: sidm / KEH

Fußschalter und Verteilerdose

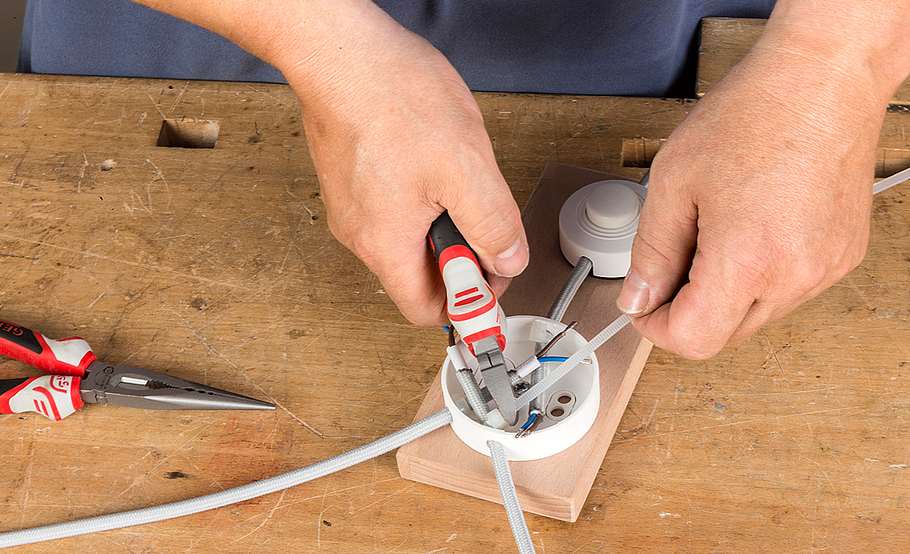

Das zweite Kabel ebenfalls in die Verteilerdose führen. Zugentlastungen mit dem Seitenschneider kürzen.

Vintage Lampen
Foto: sidm / KEH

Fußschalter und Verteilerdose

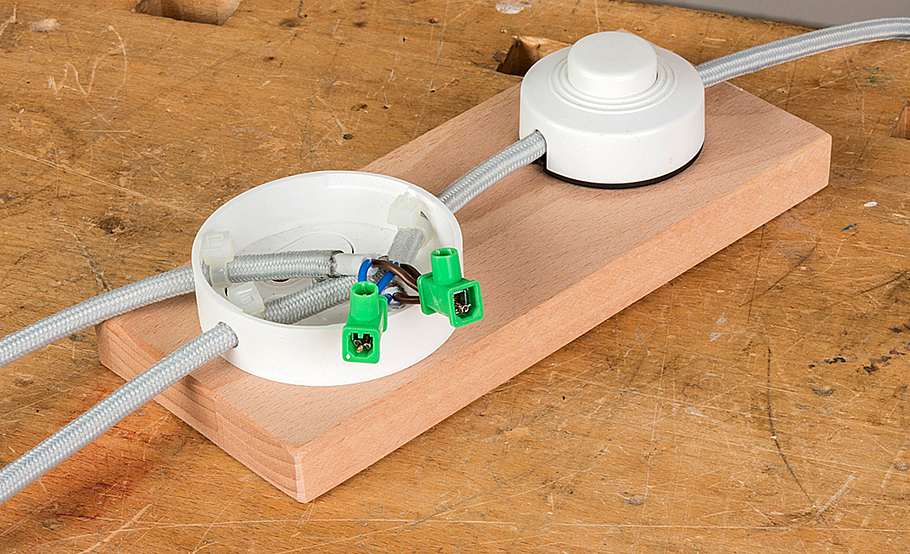

Alle Kabel werden durch die Dosenklemmen verbunden: 3 blaue Leiter und 3 braune Leiter in jeweils eine Klemme.

Vintage Lampen
Foto: sidm / KEH

Fußschalter und Verteilerdose

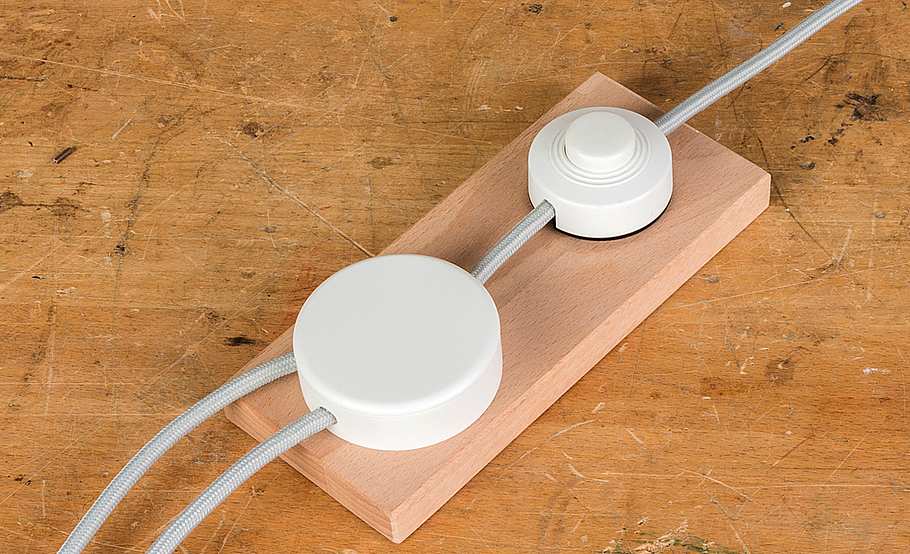

Alle Kabel in den Baldachin legen und den Deckel aufstecken.

Vintage Lampen
Foto: sidm / KEH

Anschluss der Lampenfassung

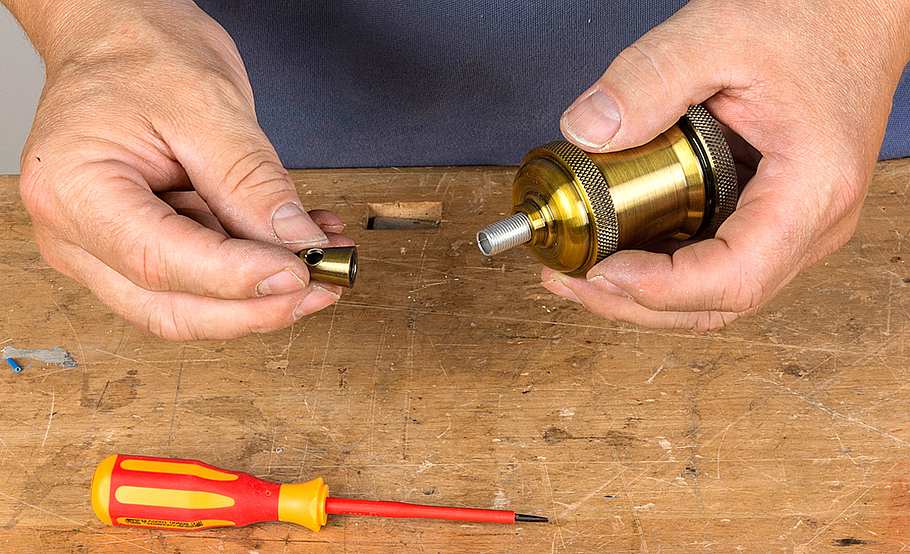

Auch die Lampenfassung besitzt eine Zugentlastung, klein aber wichtig!

Vintage Lampen
Foto: sidm / KEH

Anschluss der Lampenfassung

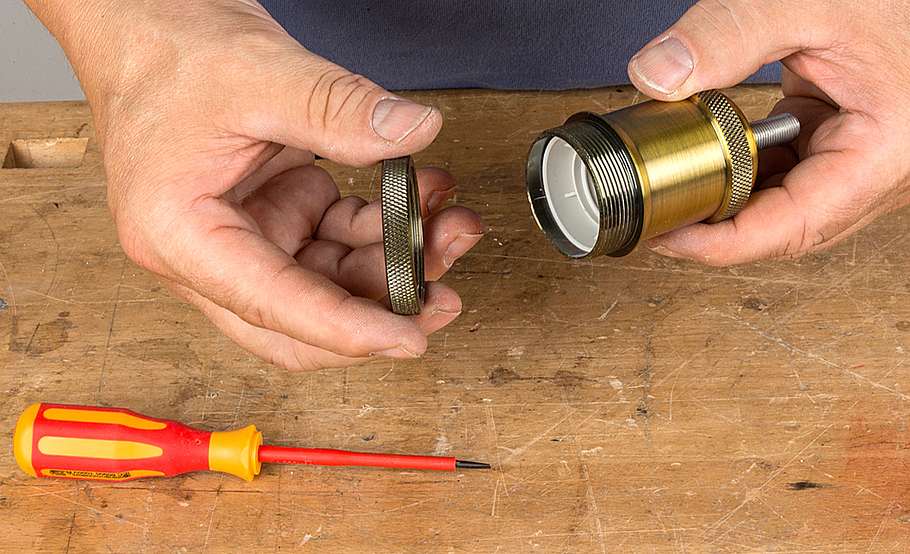

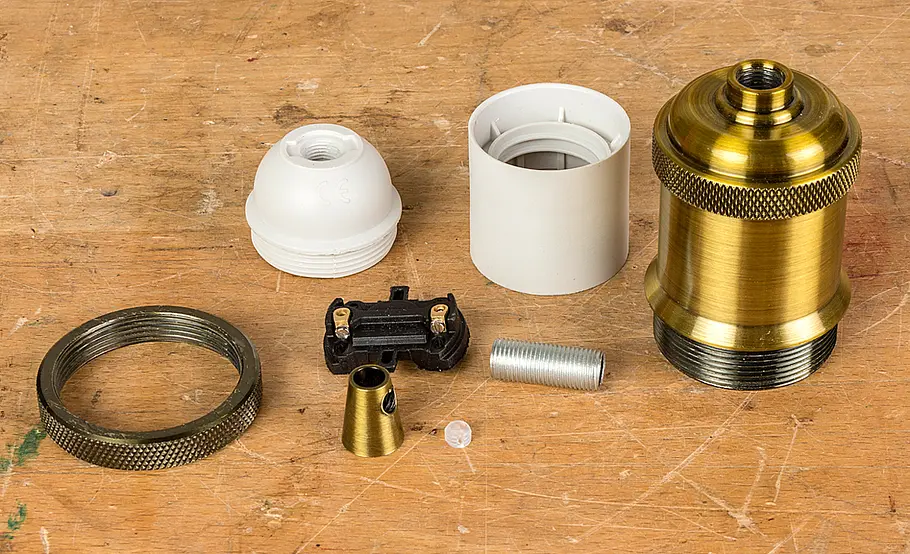

Die Lampenfassung wird komplett auseinander genommen.

Vintage Lampen
Foto: sidm / KEH

Anschluss der Lampenfassung

Diese Gewindefassung...

Vintage Lampen
Foto: sidm / KEH

Anschluss der Lampenfassung

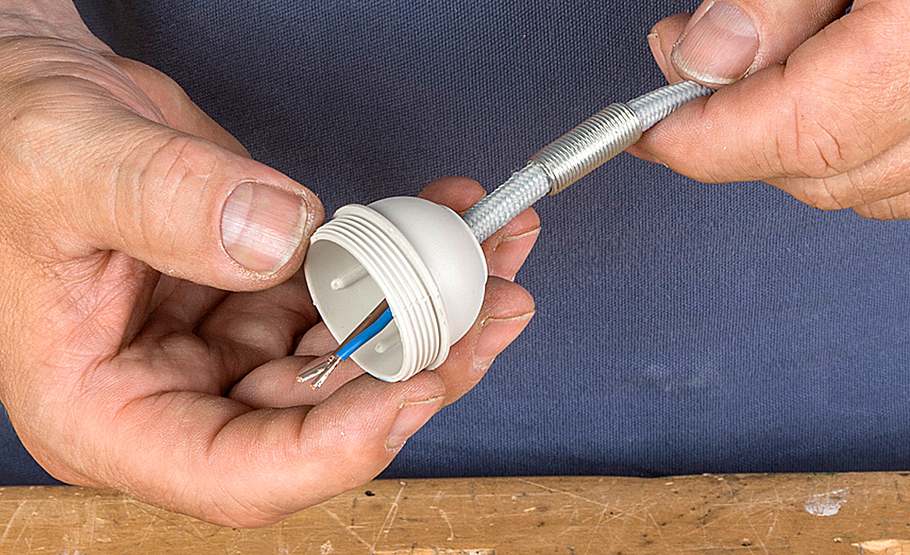

... wird nun Stück für Stück auf das vorgesehene Kabel gefädelt.

Vintage Lampen
Foto: sidm / KEH

Anschluss der Lampenfassung

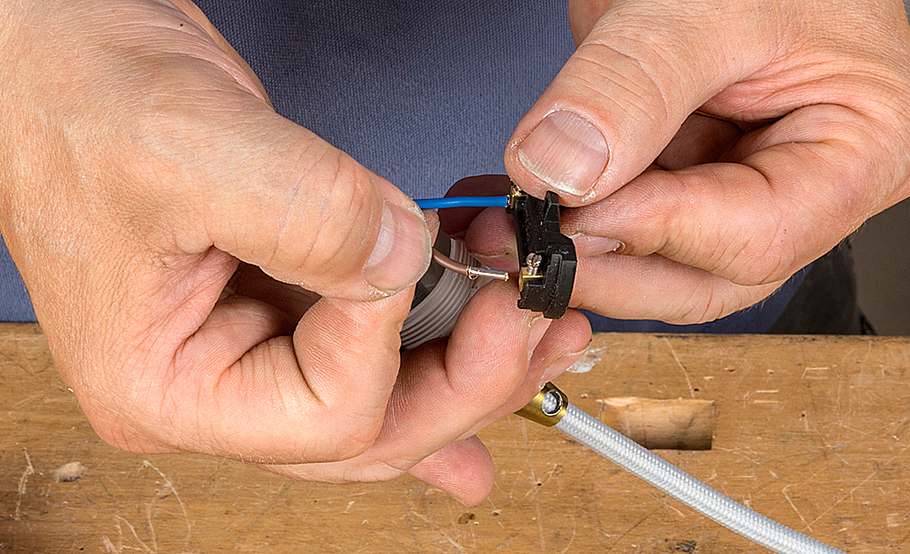

Zum Schluss Leiter und Neutralleiter an die Kontaktplatten anschließen.

Vintage Lampen
Foto: sidm / KEH

Anschluss der Lampenfassung

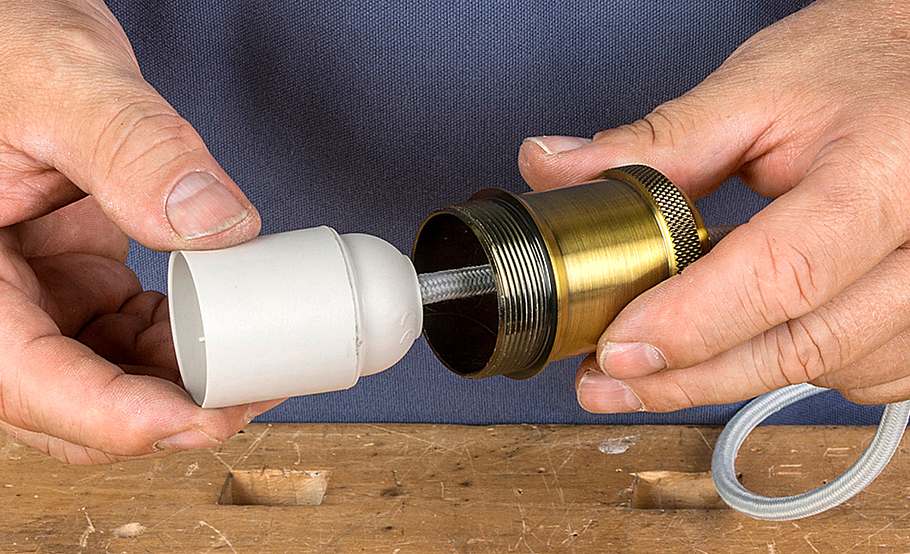

Nun alles in die äußere Fassung ziehen und zusammenschrauben.

Vintage Lampen
Foto: sidm / KEH

Anschluss der Lampenfassung

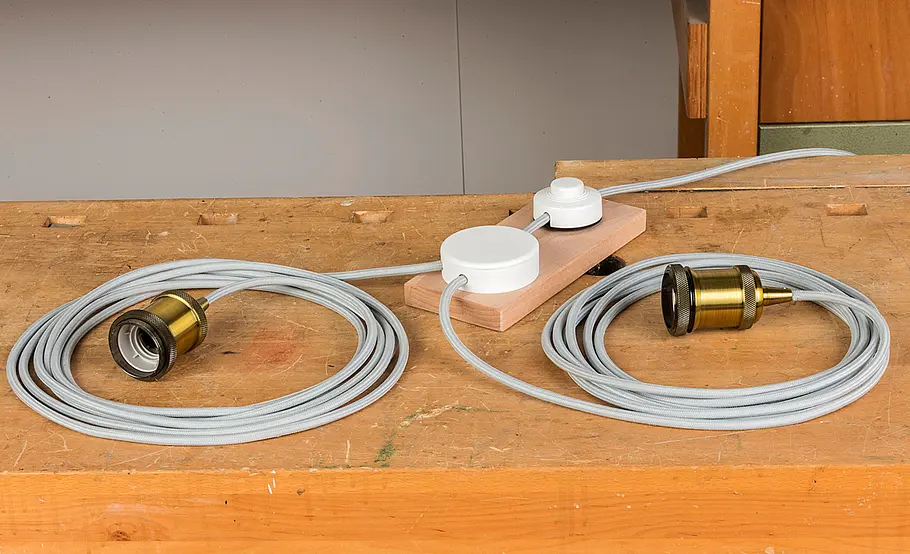

Abschließend dann nur noch die LED-Glühbirnen eindrehen und ausprobieren!

Sie wünschen sich eine einzigartige Lampe, wollen jedoch kein Geld für eine Designer-Lampe ausgeben? Das müssen Sie auch nicht! Mit unseren Vintage Lampen kommen sie der Designer-Lampe ganz nah und sparen dabei noch bares Geld! Wir haben für unsere Vintage Lampen zu der Osram Vintage 1906 von Bauhaus gegriffen. Außerdem haben wir die Lampenfassungen Home Sweet Home in der Farbe Messing verwendet. Unsere Schritt für Schritt Anleitung zeigt Ihnen detailliert alle Abläufe, die Sie beim Bau Ihrer Vintage Lampen beachten müssen. Ein wenig Vorsicht ist allerdings geboten: Sie haben es hier mit Elektronik zu tun und das erfordert sorgfältigs Arbeiten. Kabel, Stecker und Lampenfassung sollten zusammenpassen. Da wir eine Lampenfassung aus Kunststoff haben, brauchen wir ein zweiadriges Kabel, das Leiter und Neutralleiter besitzt (dreiadrige Kabel besitzen zusätzlich einen Schutzleiter). Dazu passend ist der zweipolige Eurostecker.
