Deckenstrahler einbauen

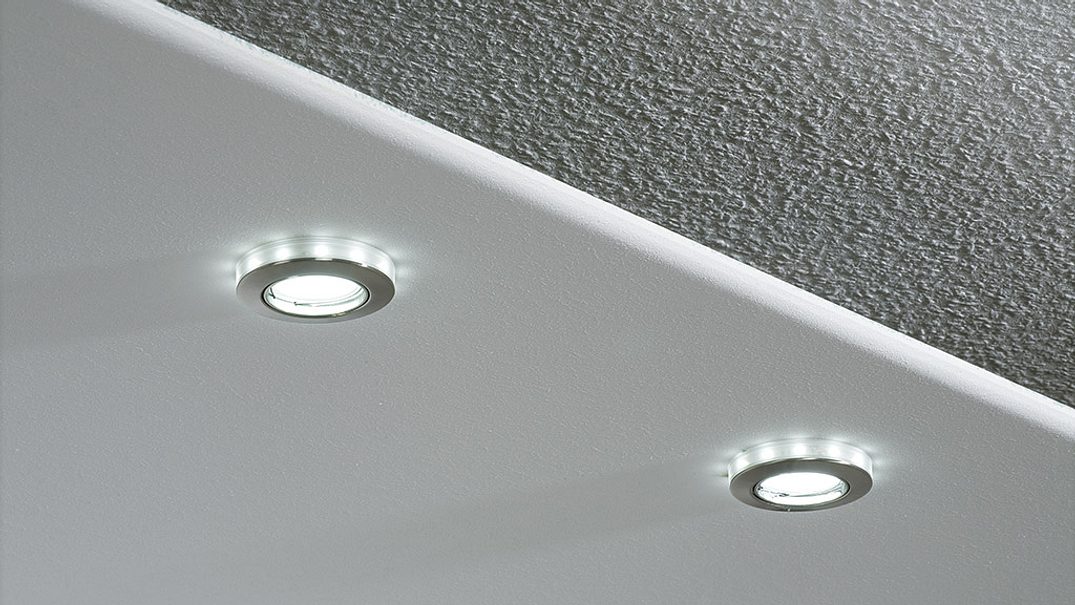

Einbaustrahler sind ideal für eine gleichmäßige Ausleuchtung von Räumen. Die flach in die Decke eingelassenen Lampen sorgen für die sogenannte Grundbeleuchtung.
Einbaustrahler selbst installieren: Schritt 1

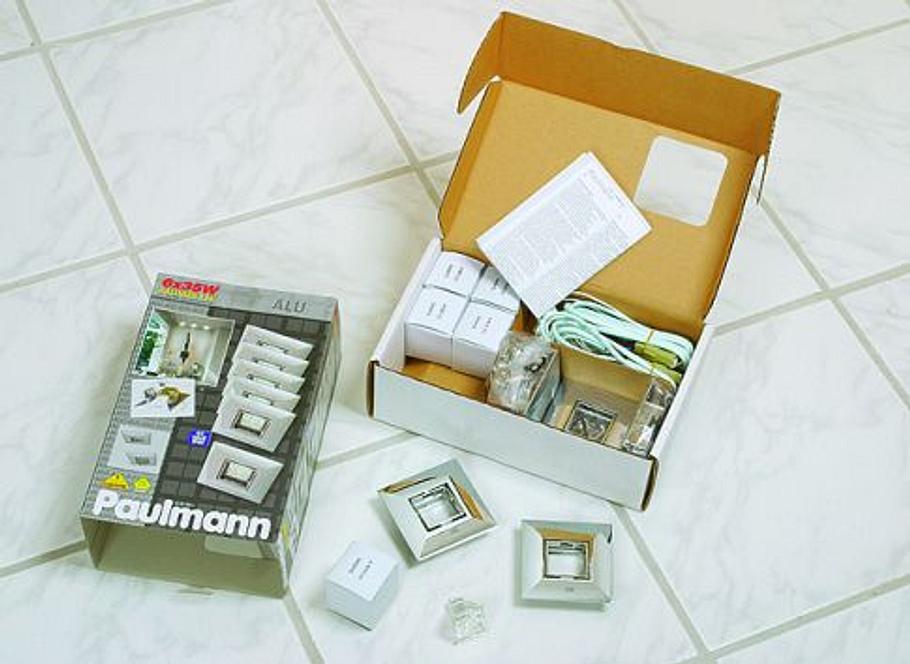

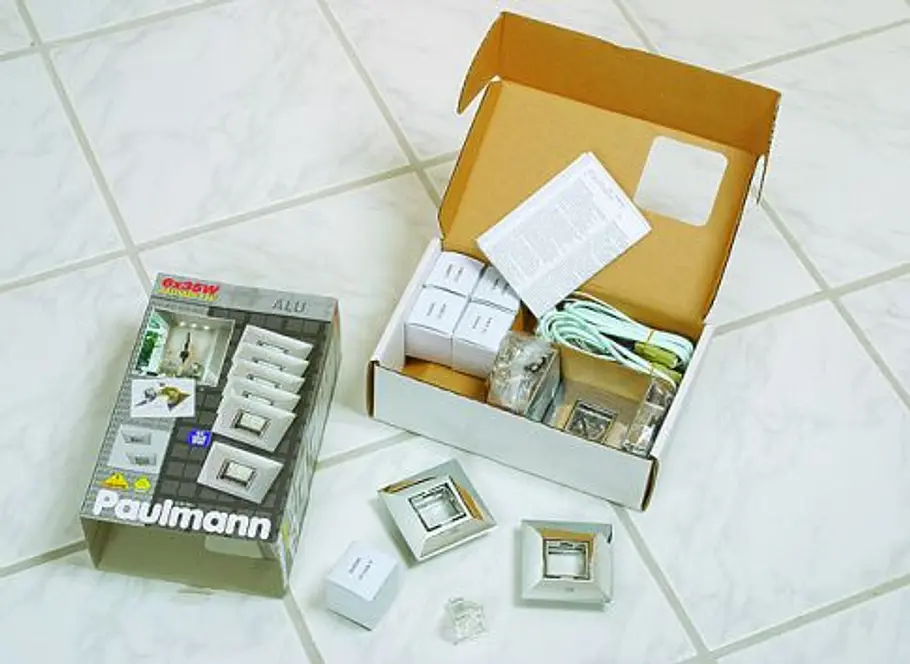

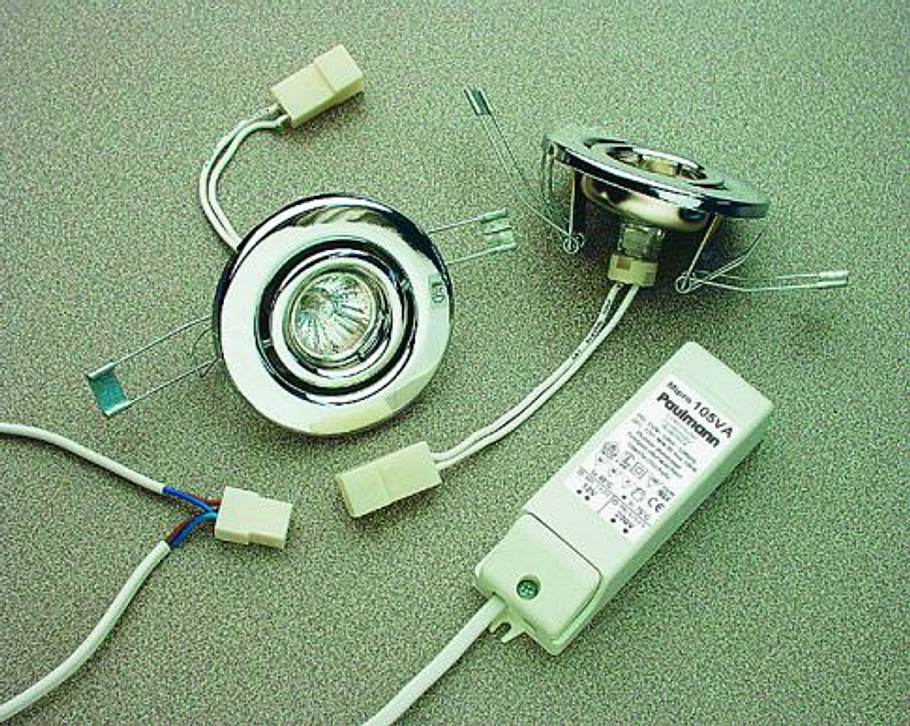

Das Paket mit den Halogeneinbaustrahlern umfasst Lampen, Leuchtengehäuse und Trafo
Einbaustrahler selbst installieren: Schritt 2
Möchten Sie Strahler einbauen, müssen Sie während der Paneelmontage die Leitungen bis zur ...
Einbaustrahler selbst installieren: Schritt 3

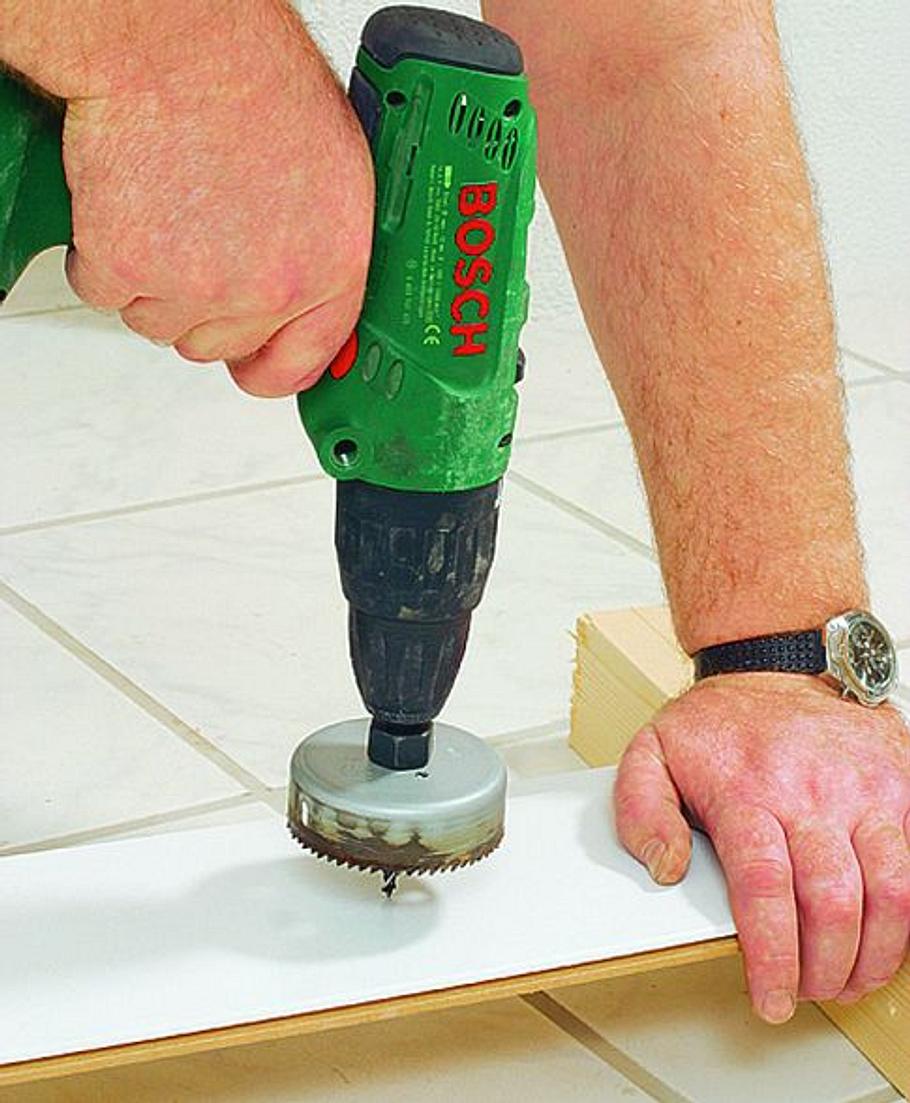

... entsprechend ausgebohrten Leuchtenöffnung ziehen. Diese stellen Sie mit einer Lochsäge her
Einbaustrahler selbst installieren: Schritt 4

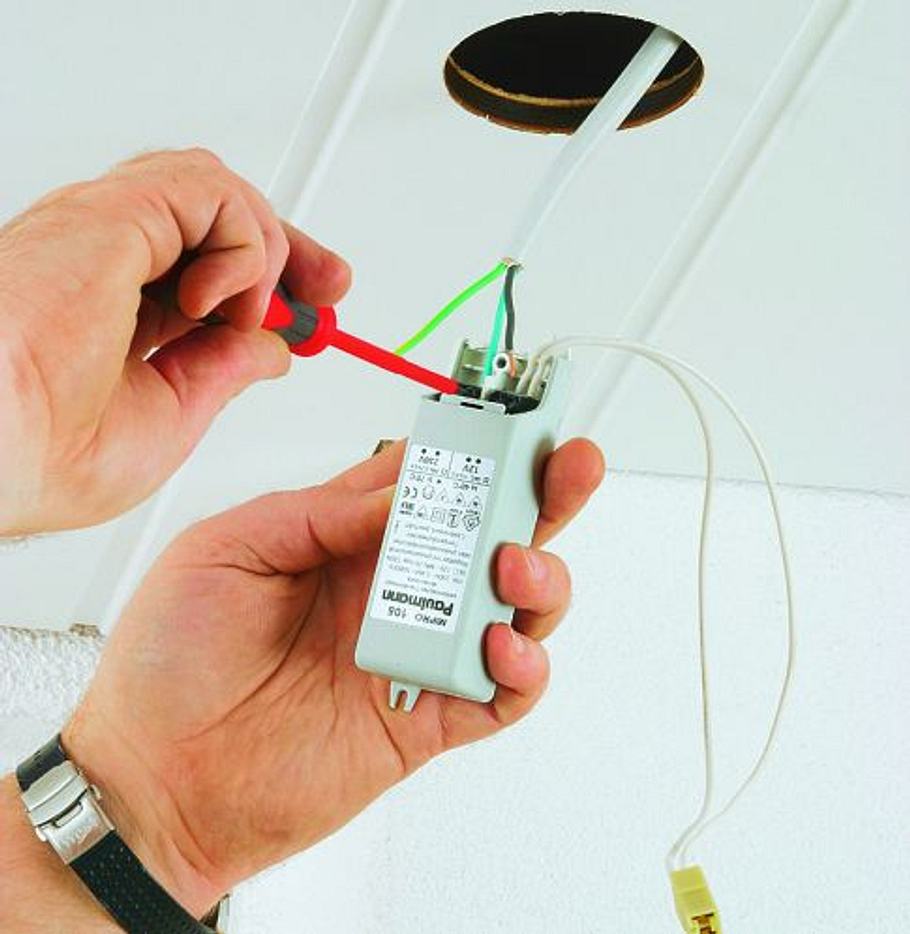

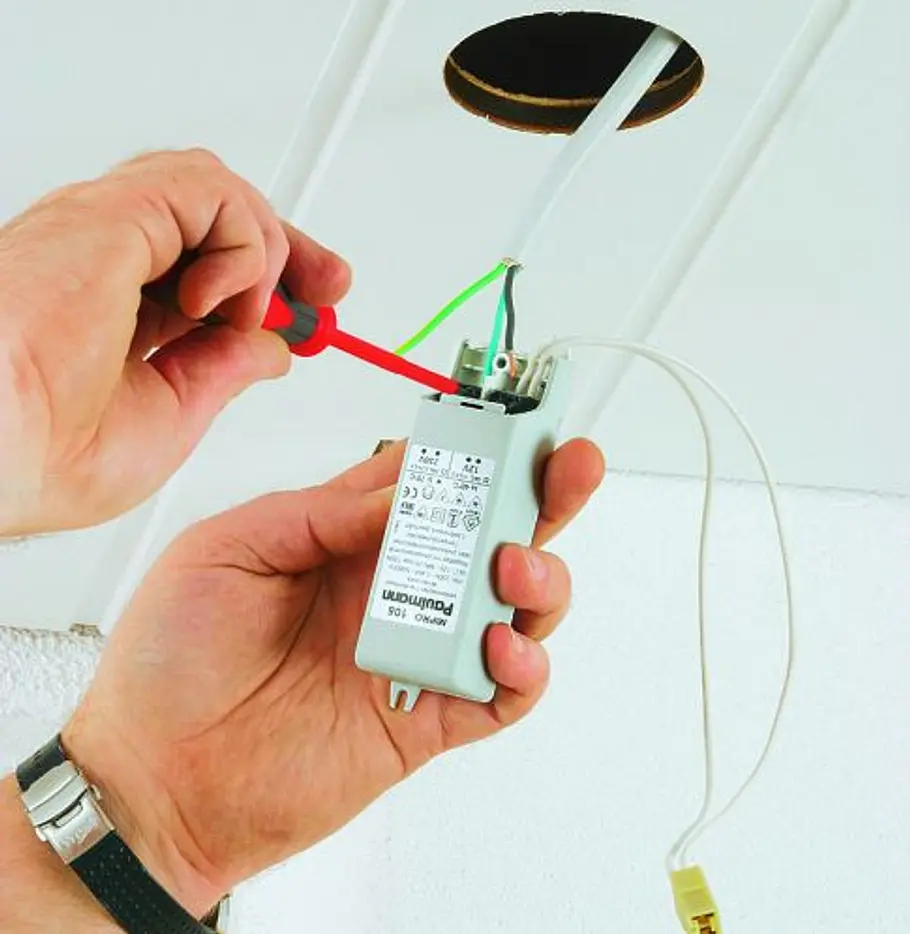

So können Sie den Trafo dann später ohne Probleme an die griffbereite Leitung anschließen
Einbaustrahler selbst installieren: Schritt 5

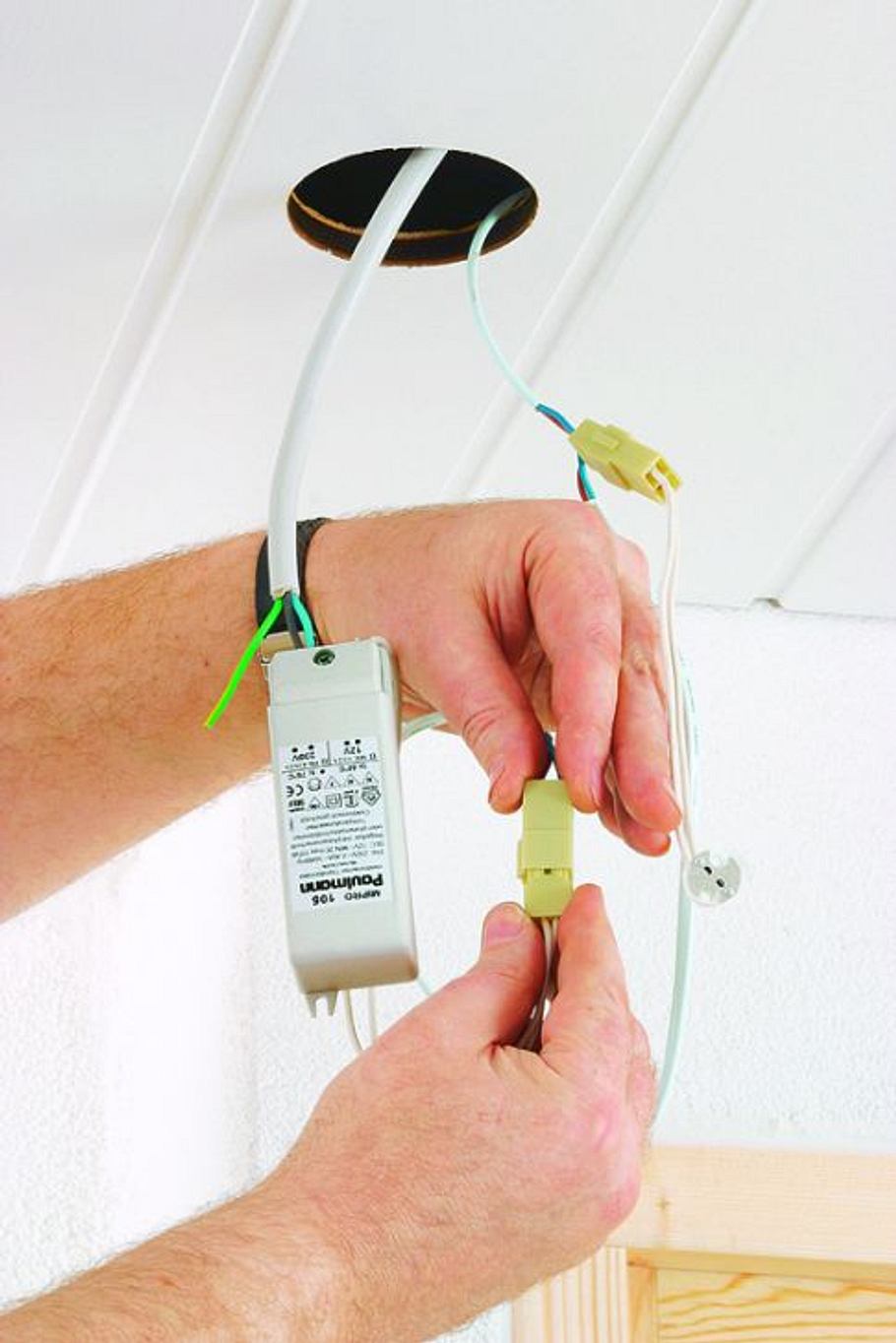

Durch Steckverbindungen werden die Zuleitungen zu den einzelnen Leuchten mit dem Trafo verbunden
Einbaustrahler selbst installieren: Schritt 6

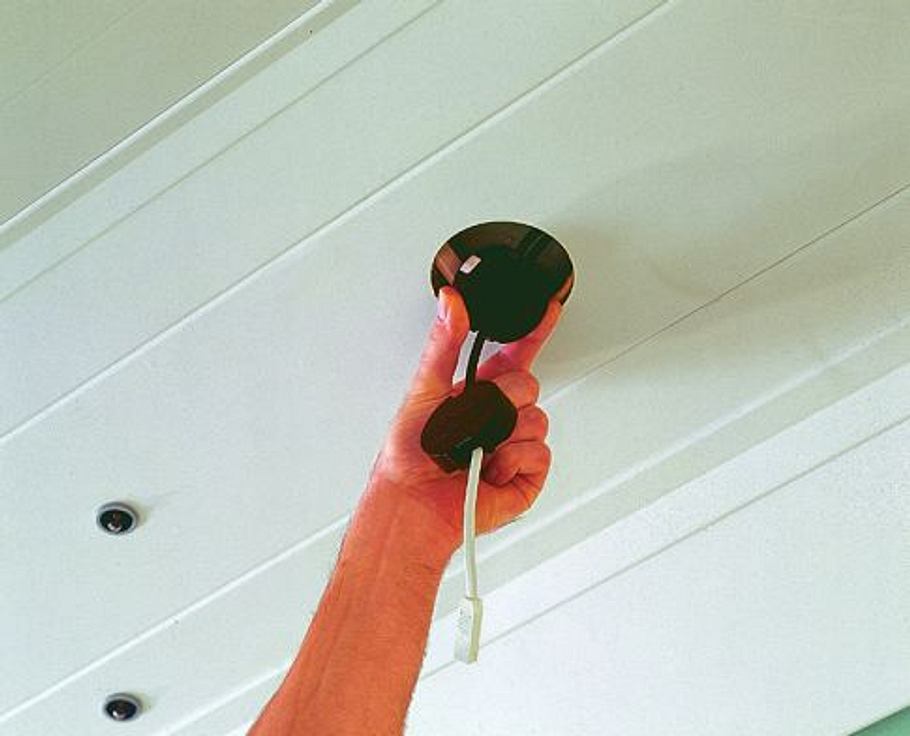

Die Leitungen führt man unter der Deckenverkleidung zu den jeweiligen Öffnungen. Von außen bauen Sie dann die Strahler ein
Einbaustrahler selbst installieren: Schritt 7

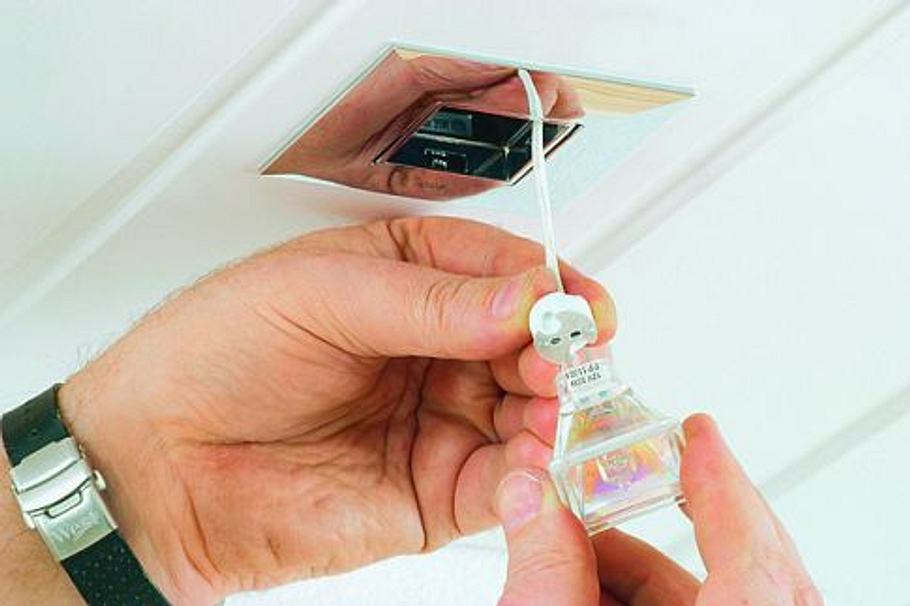

Die Halogenlampen können Sie direkt auf den Adapter an der Leitung aufstecken und danach ...
Einbaustrahler selbst installieren: Schritt 8

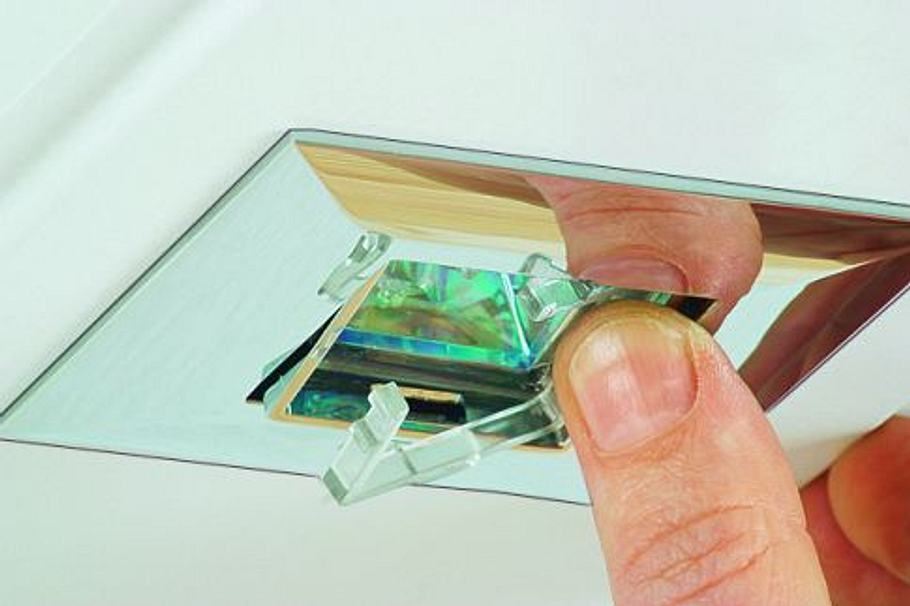

... in das Gehäuse drücken, bis sie einrasten. Das geht nur in einer Richtung, denn die Lampen sind ...
Einbaustrahler selbst installieren: Schritt 9

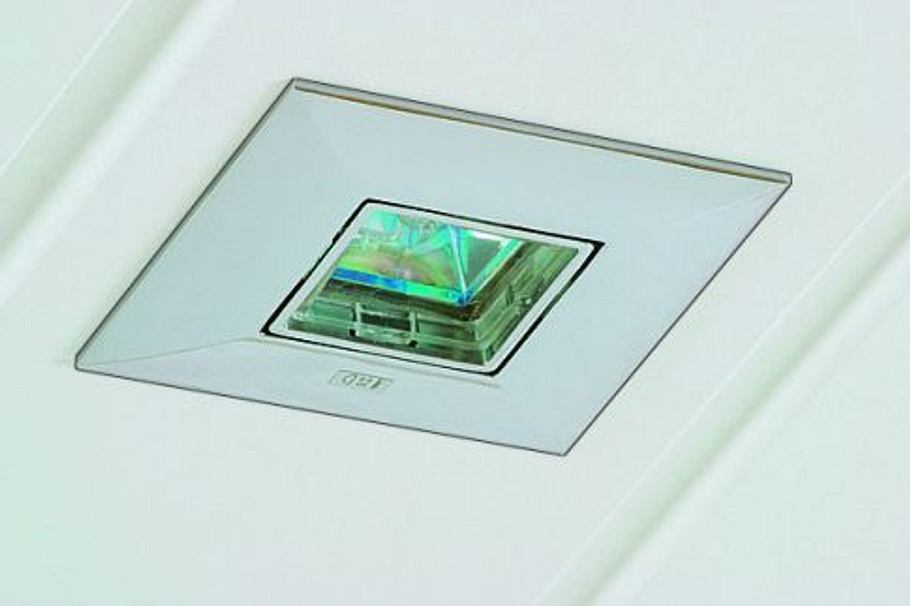

... auch nur in einer Achse schwenkbar. Das Gehäuse ist übrigens aus Alu und für Feuchträume geeignet
Decken-Einbauleuchten

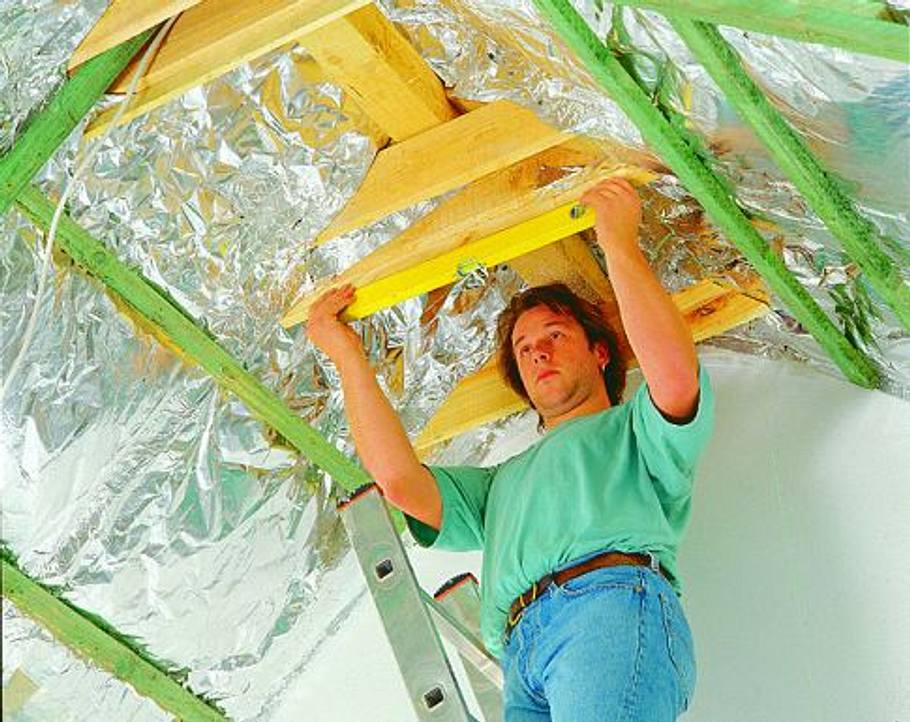

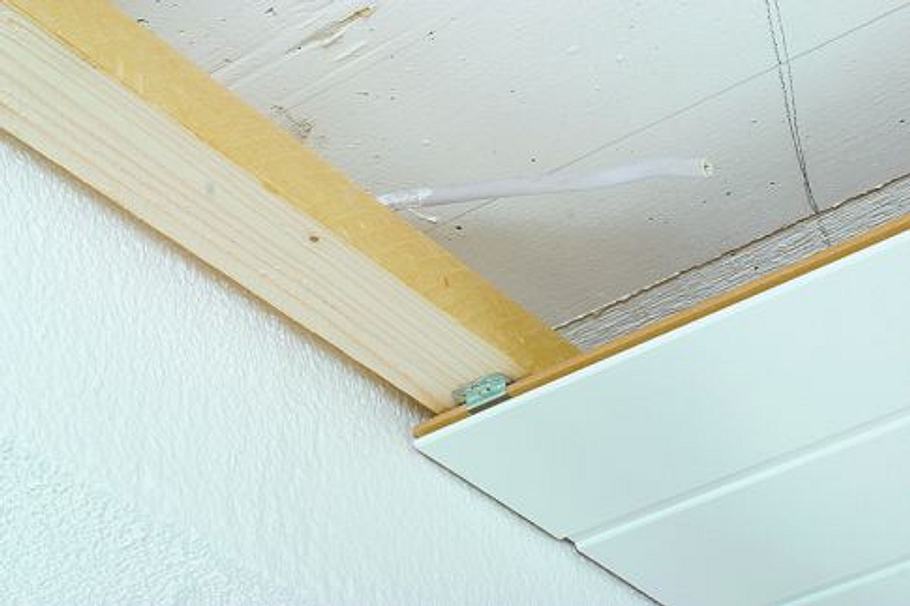

Montieren Sie zunächst die tragende Lattung. Verlegen Sie dabei auch schon alle Anschlusskabel – in diesem Beispiel im Spitzdach ist dafür genug Platz!
Decken-Einbauleuchten

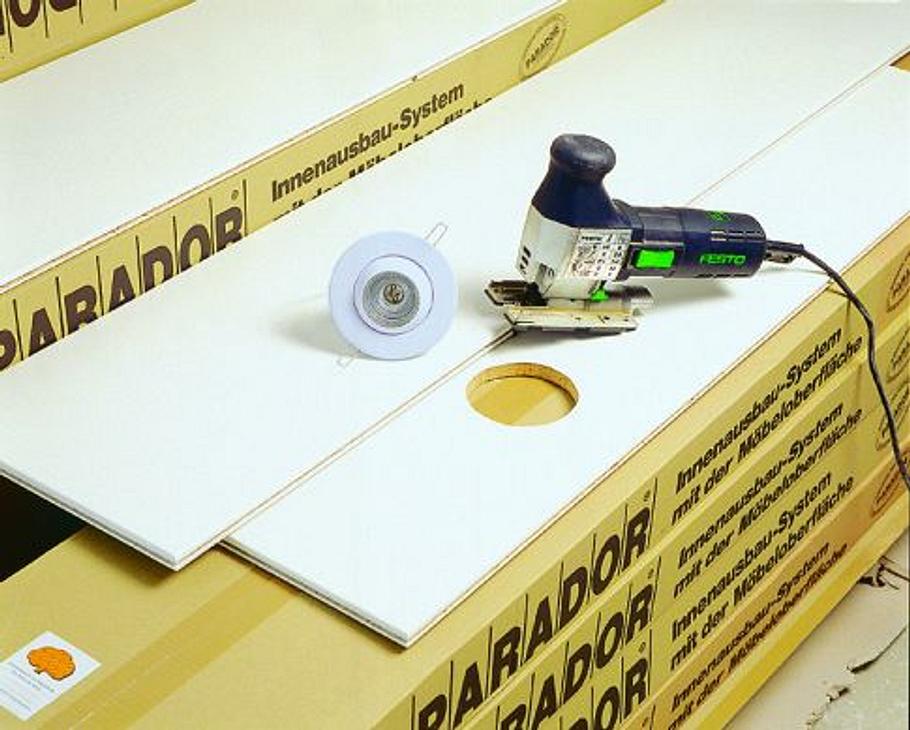

Die Paneele passend ablängen und an den vorgesehenen Stellen mit den Lampanausschnitten versehen.
Decken-Einbauleuchten

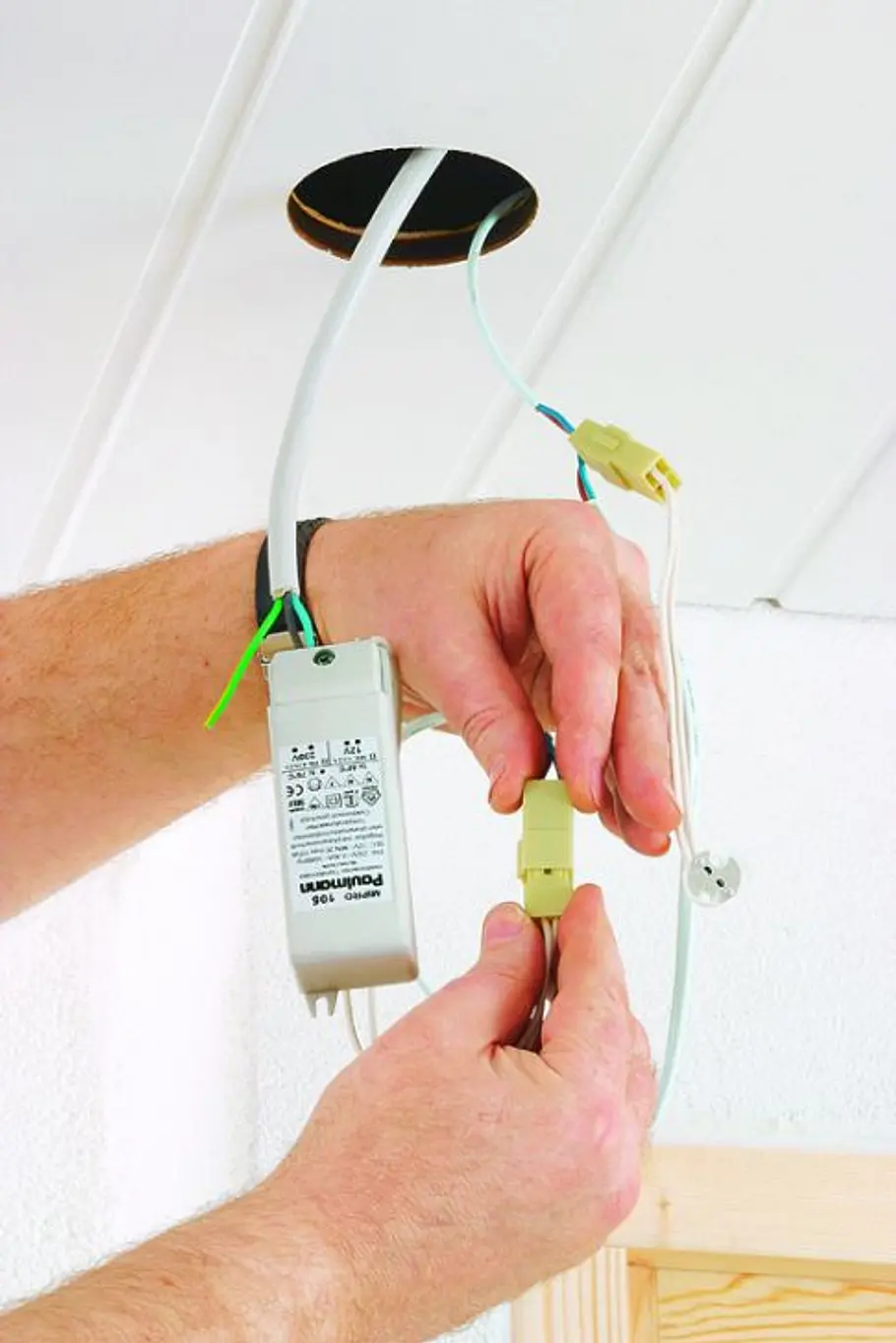

Nach der kompletten Montage der Paneele werden un die Trafos für die Decken-Einbauleuchten angeschlossen und eingeschoben.
Decken-Einbauleuchten

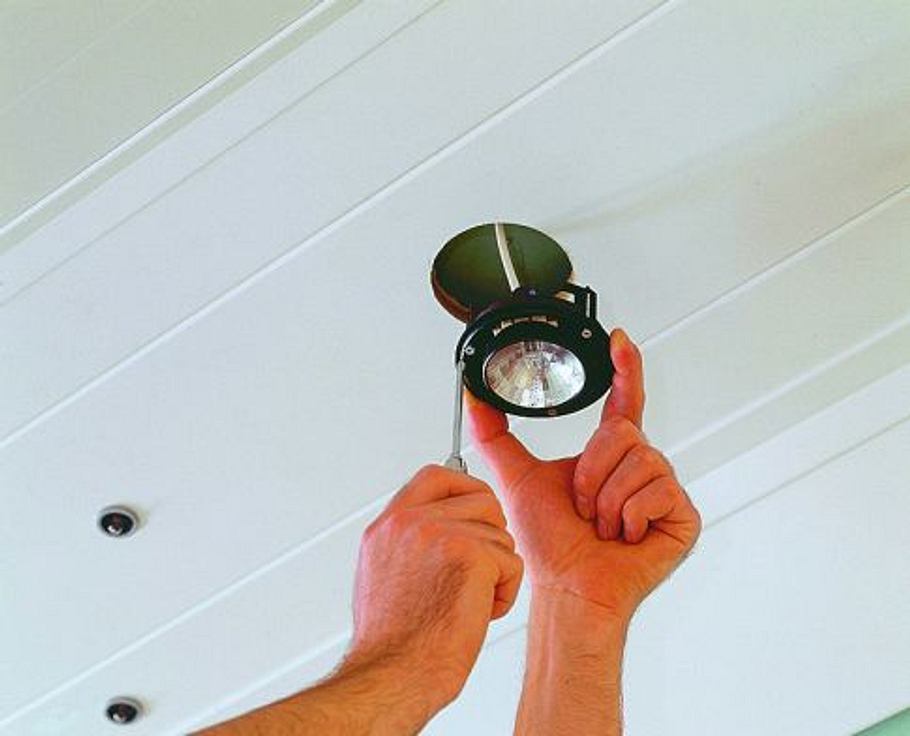

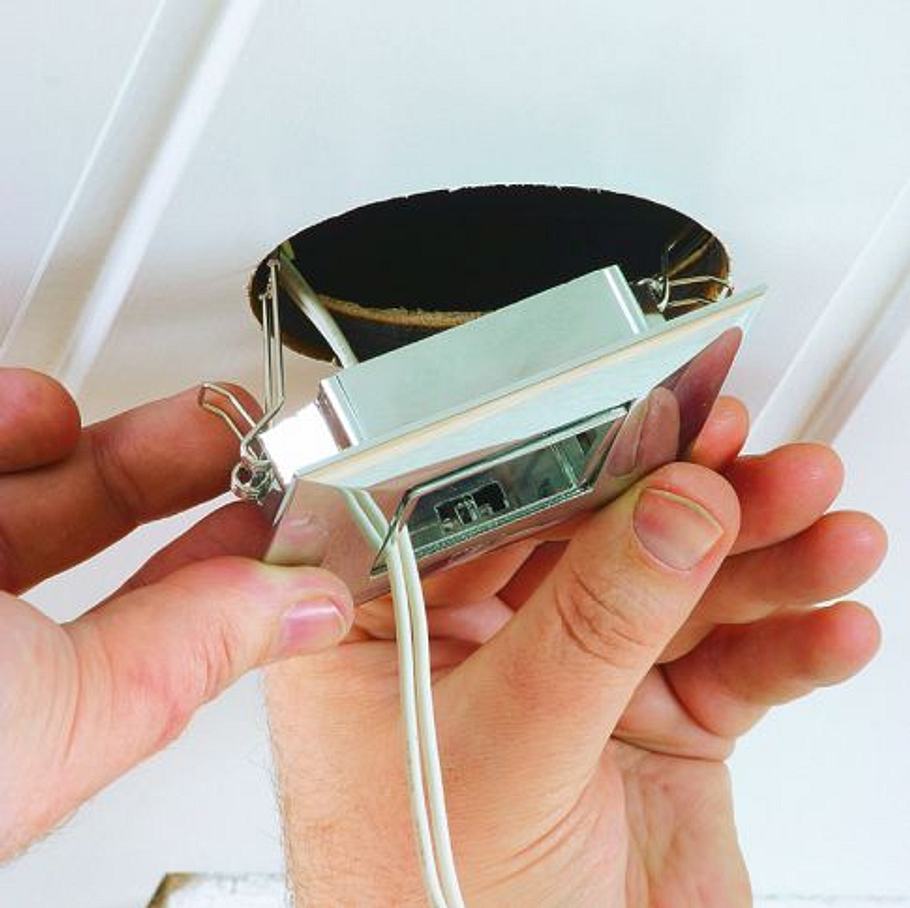

Schließlich können Sie die Lampenfassungen einklipsen oder sie – wie hier – am Rand festschrauben.
Decken-Einbauleuchten

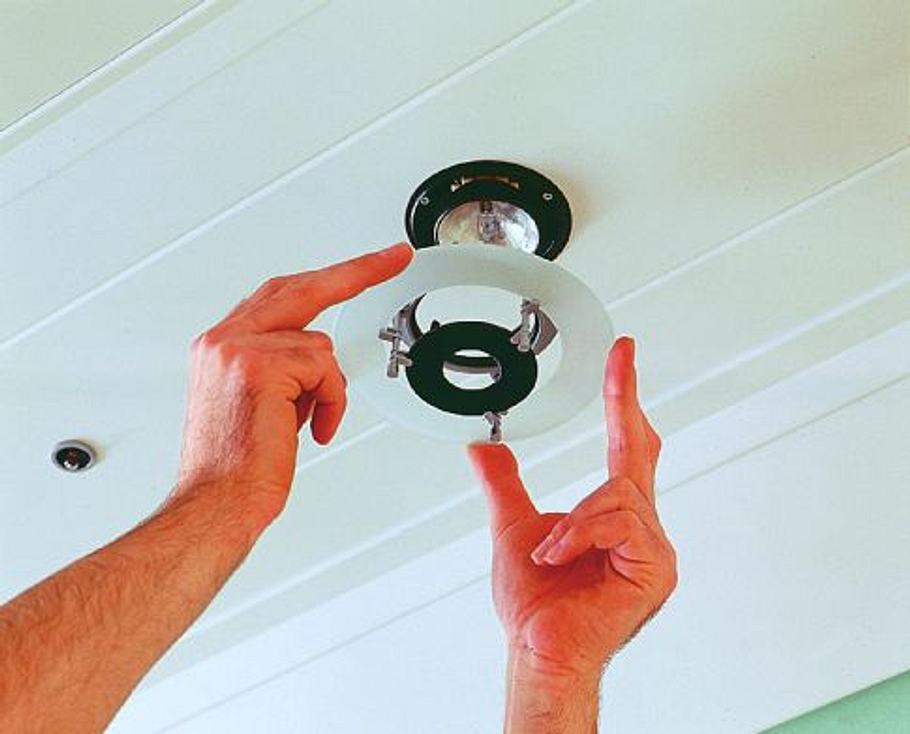

Bei dem von uns installierten Parador-System lenken zusätzlich montierte Vorsätze das Licht der Decken-Einbaustrahler.
Möbel-Einbaustrahler
Auch in Möbel können Sie die Einbauspots leicht selbst installieren, wenn Sie ein paar Grundregeln befolgen: Kleine Niedervolt-Downlights werden im Set mit einem elektronischen Transformator angeboten.
Möbel-Einbaustrahler

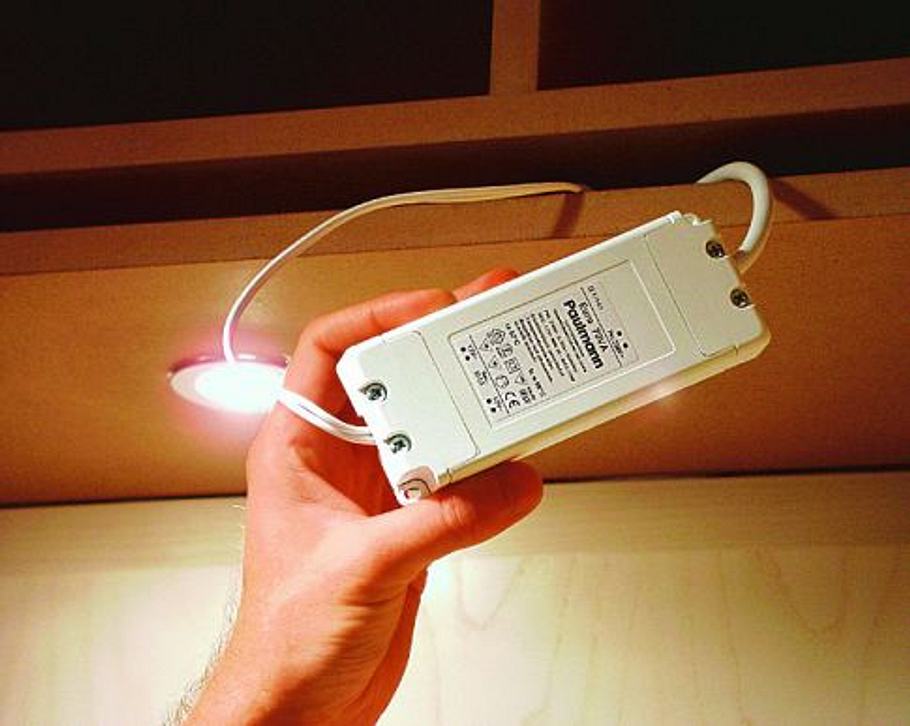

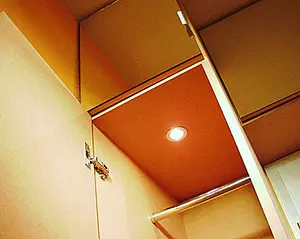

Der Trafo verschwindet in einer vorgebauten Blende oder – wie hier – in einem doppelten Möbelboden.
Möbel-Einbaustrahler

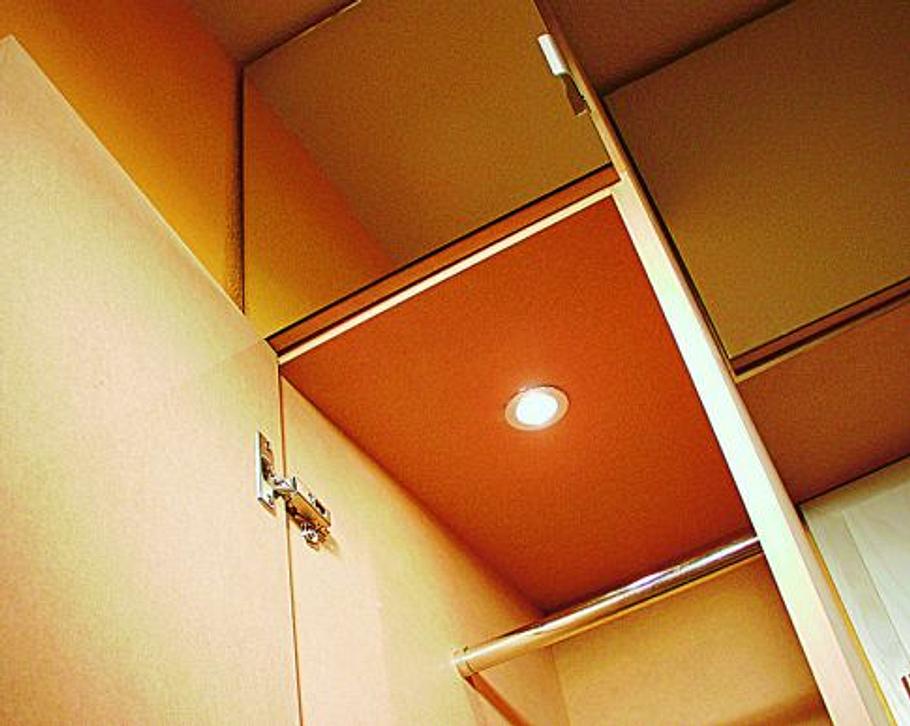

Praxistipp: Mit einem Truhenschalter in der Türfüllung geht immer das Licht an, wenn Sie den Schrank öffnen.
Spezielle Deckenstrahler können auch verstellbar eingebaut und fein justiert werden und so gezielt einzelne Objekte (z. B. Bilder) beleuchten. Spots für die abgehängte Decke oder auch als integrierte Möbelbeleuchtung sind beliebt: Wie Sie selbst Deckenstrahler einbauen, zeigt diese Anleitung Schritt für Schritt. So gelingt der Einbau der Einbaustrahler garantiert.
Einbaustrahler oder Spots kommen in der Regel nur bei abgehängten Decken zum Einsatz – dort können sie ihre Vorteile {geringe Einbauhöhe und gleichmäßige Grundausleuchtung) aber vollständig zur Geltung bringen. Ein bisschen Planung geht dem Einbau der Deckenstrahler allerdings voraus: Da die Downlights sukzessiv parallel zum Verkleiden der Decke verlegt werden müssen, sollten Sie die Position der Deckenstrahler genau festlegen und ggf. auf der Rohdecke anzeichnen – damit Sie rechtzeitig daran erinnert werden, in das Deckenpaneel den Lampenauslass zu schneiden!
Deckenstrahler einbauen
Beim Eibau von Deckenstrahlern sind immer dieselben Arbeitsschritte erforderlich:
- Unterkonstruktion der Deckenverkleidung montieren – dabei darauf achten, dass Deckenauslass der Stromversorgung zugänglich bleibt
- Deckenpaneele befestigen: Paneelklammern erleichtern die Montage
- Parallel zum Verlegen der Paneele müssen Sie auch die Zuleitungen für die einzelnen Deckenstrahler verlegen (zw. Decke und Konterlattung)
- Öffnungen für Einbaustrahler mit Lochsäge schneiden
- Vor dem Anschluss der Einbaustrahler Sicherung herausdrehen und Leitungen auf Spannungsfreiheit prüfen!
- Trafo für Niedervolt-Halogen-Systeme an Stromkreis anschließen
- Jetzt Downlight-Strahler anschließen und Leuchtenkörper von unten in das Loch in der Deckenverkleidung schieben
- Bügelfedern fixieren die Einbauleuchte an der Deckenverkleidung
Video: Elektro-Sicherheit
Bei Arbeiten am Stromnetz hat Sicherheit immer oberste Priorität: Wenn Sie sich eine Arbeit selbst nicht zutrauen, sollten Sie definitiv den Elektriker bestellen. Bei jeder Arbeit an der Elektroinstallation im Haus sollten diese Sicherheitshinweise selbstverständlich sein:
Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.
Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.
Weitere Informationen dazu in unserer Datenschutzerklärung.
Decken-Einbauleuchten: Niedervolt-System installieren
Wenn eine Paneeldecke montiert wird, bietet sich eine Integration der Deckenbeleuchtung an. Halogenspots sind dafür ideal geeignet: Ihre geringe Bauhöhe erfordert keinen besonderen Unterbau.
Einbaustrahler als Niedervolt-Halogen-Leuchten sind nicht nur in deckenvertäfelten Bädern oder Fluren als gleichmäßige Grundbeleuchtung beliebt, auch unterm Dach sind sie ideal, um im schmalen Steg unterm First installiert zu werden. Wie Sie eine Niedervolt-Halogen-Lösung in die Deckenvertäfelung einbauen zeigt diese Anleitung Schritt für Schritt.
Die meist verwendeten Niedervolt-Halogen-Systeme werden vorgefertigt mit steckbaren Stromverbindungen angeboten. Nur der Transformator muss fachgerecht an das Hausnetz angeschlossen werden, auf der elektrisch ungefährlichen Niedervoltseite (meist 12 Volt Spannung) können die Anschlüsse bei Bedarf sogar offen geführt werden – dies wird bei Seilsystemen attraktiv genutzt.
Planen Sie vor Beginn der Arbeiten, wo die Leuchten später positioniert werden. So können Sie schon beim Einbau der Unterkonstruktion alle Kabel mit verlegen. Achten Sie darauf, dass Niedervolt-Anlagen auf der Hochvoltseite geschaltet werden – sonst bleibt der Trafo als permanenter Stromfresser dauerhaft am Netz. Die Trafoleistung sollte nicht überhöht sein – sonst droht erhöhter Lampenverschleiss.
Niedervolt-Halogen-Leuchten in Möbel integrieren
Beim Einbau in Möbel sollten Sie auf ausreichende Abstände der Leuchtmittel zu brennbaren Gegenständen achten. Ideal ist es, einen Tastschalter einzubauen, der das Licht bei Öffnen der Möbeltür einschaltet. Dabei sollte die Zuleitung des Trafos geschaltet werden, um unnötigen Dauer-Stromverbrauch zu vermeiden. Wie Sie die Halogenleuchten mit Niedervolt-Stromversorgung in Möbel einbauen, zeigen wir in der Anleitung oben.
