Bauplan Wassermühle

Aus selbst ist der Mann 4/2022

Wassermühlen erfreuen sich seit Jahren einer ungebremsten Beliebtheit bei unseren bauplanbegeisterten Lesern. Unser Bauplan Wassermühle (SE 04/2007) kommt dabei ganz ohne Bachlauf aus. Die Anleitung zeigt Schritt für Schritt, wie Sie die Wassermühle mit dem Bauplan nachbauen.

(1/48)
Bauplan Wassermühle

Bauplan: Wassermühle bauen

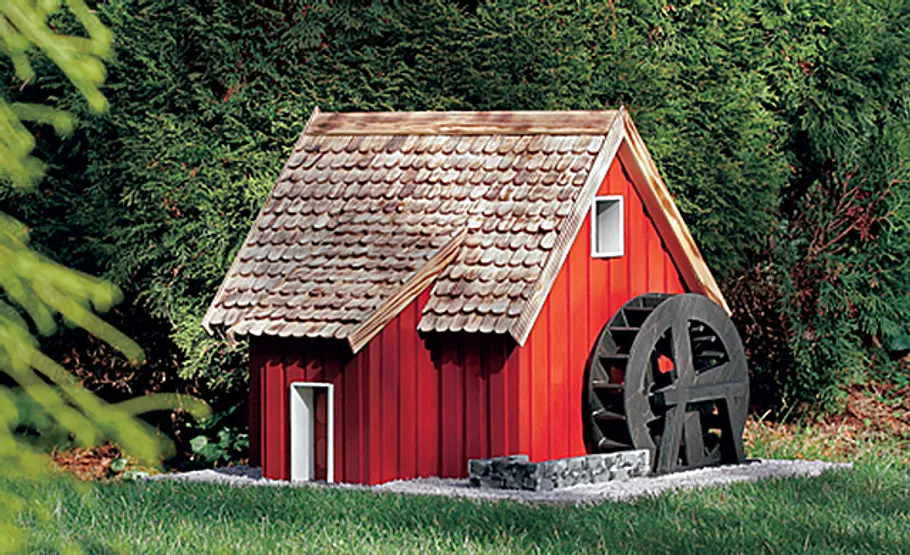

Sanft plätschernd dreht sich das Mühlrad unter dem Druck des Wassers: Diese Wassermühle braucht nichtmal einen Bachlauf und ist so auch ohne Teich ein Gewinn für den Garten!

Bauplan Wassermühle

Bauplan: Wassermühle bauen

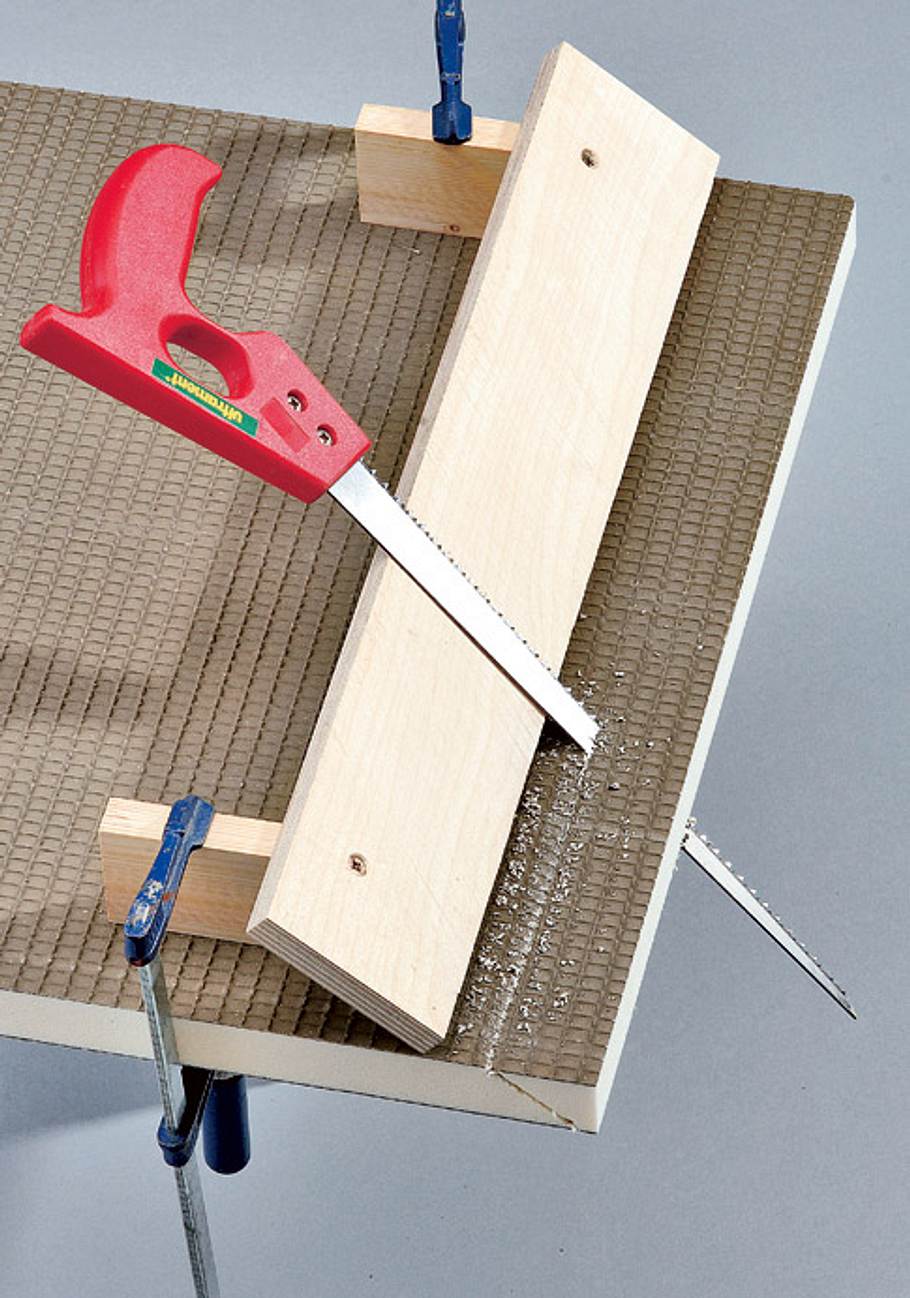

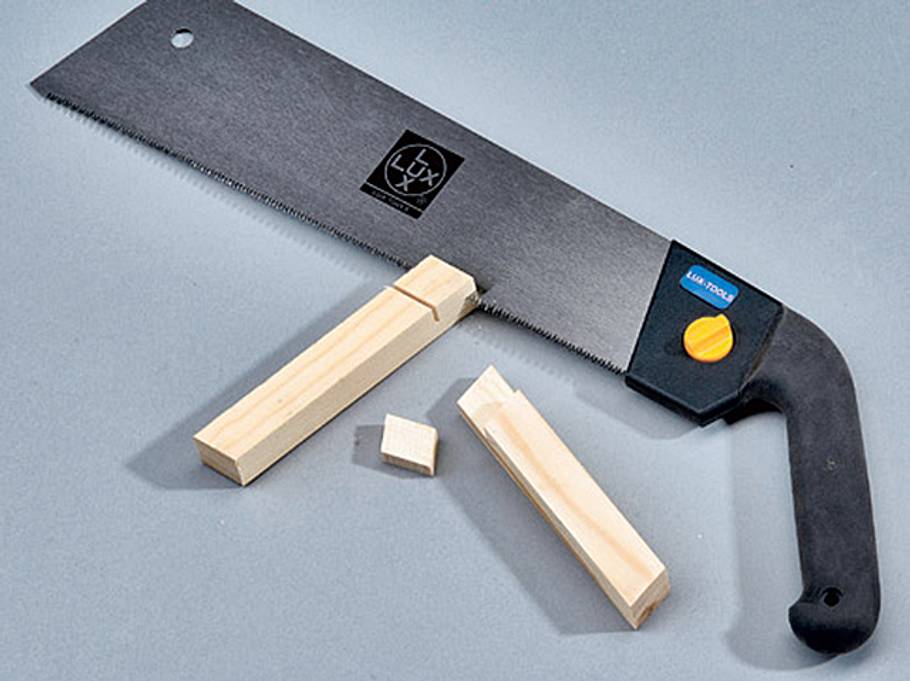

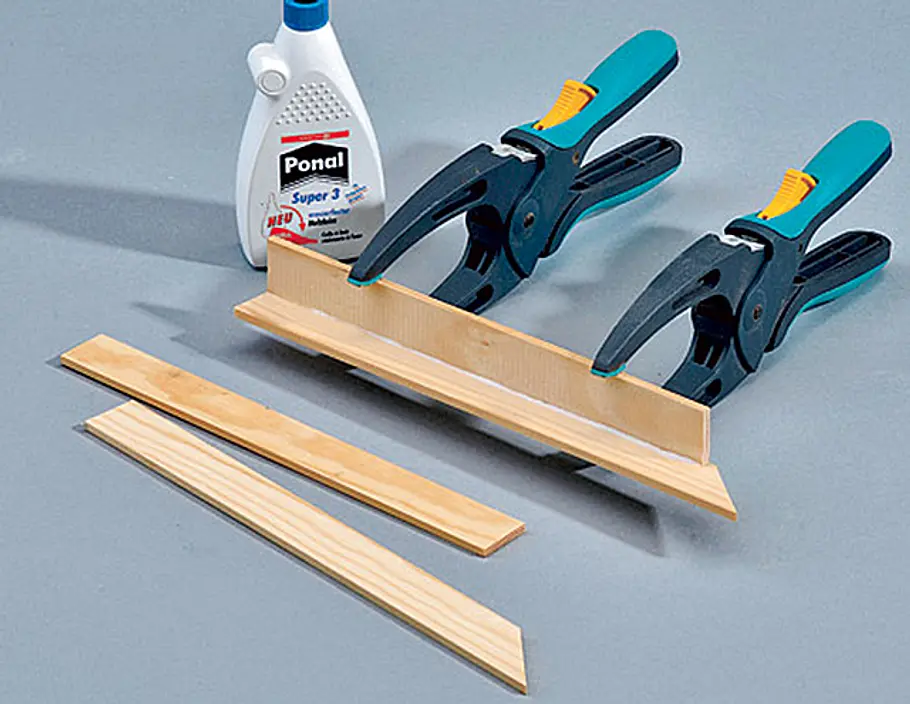

Schneiden Sie zunächst alle Wandelemente mit einer Säge zu. Für die Schrägschnitte empfiehlt sich der Bau einer solchen Lehre.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Senkrecht die Ecken der späteren Fenster durchbohren und von beiden Seiten mit dem Cutter ausschneiden.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

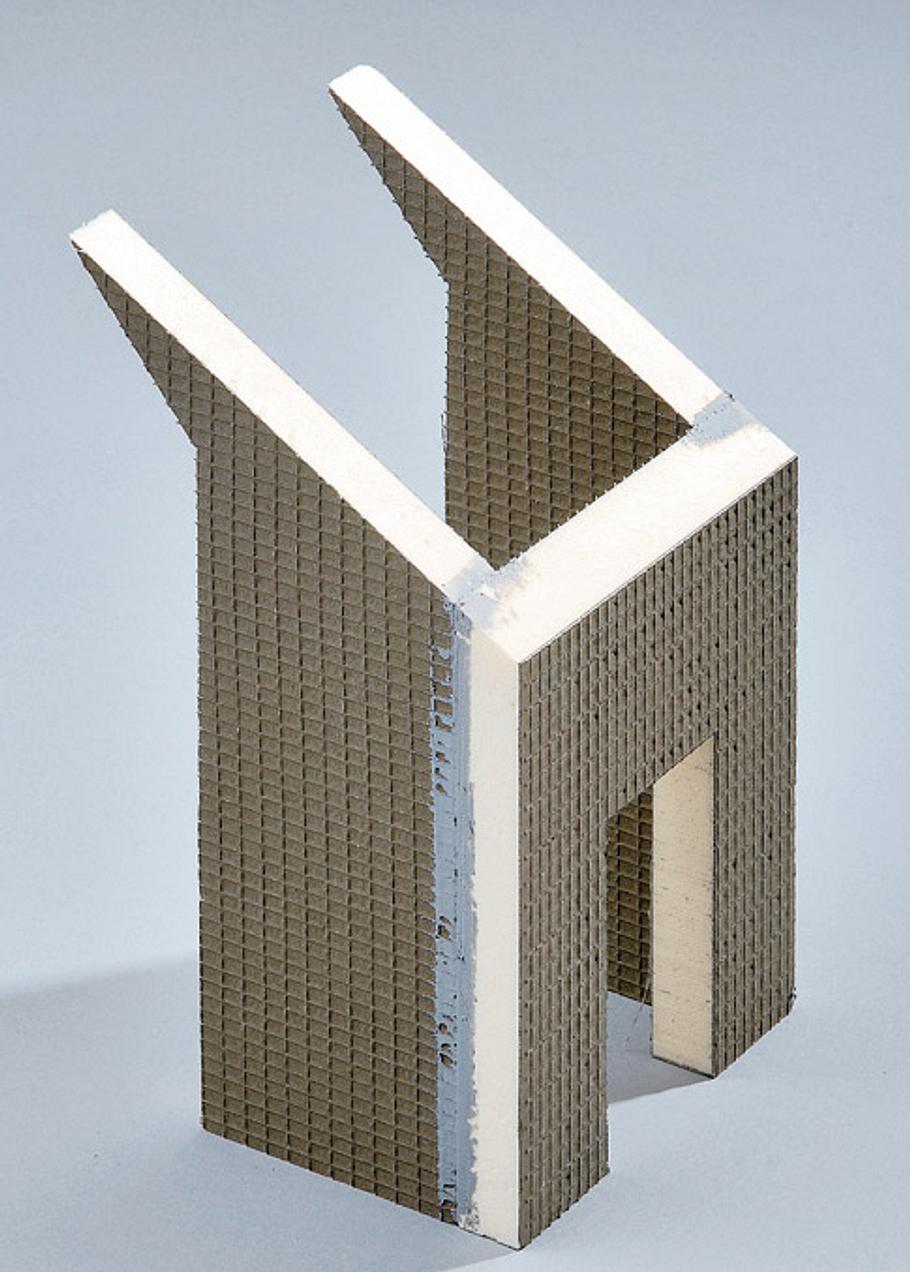

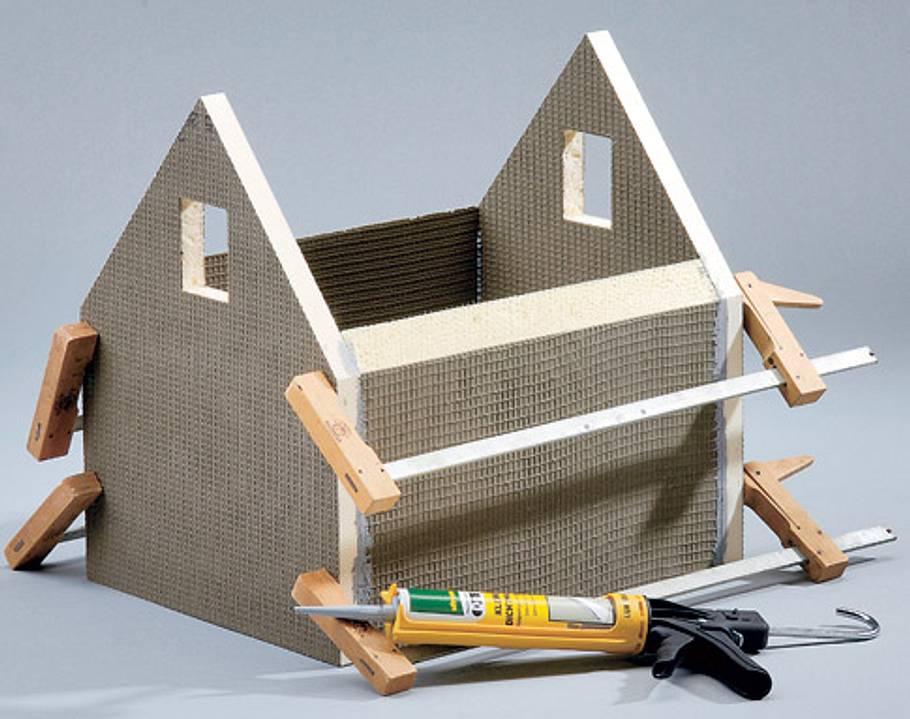

Den Haupt-Baukörper rechtwinklig mit Klebe-und-Dichtmasse verkleben. Mit Klemmen fixieren!

Bauplan Wassermühle

Bauplan: Wassermühle bauen

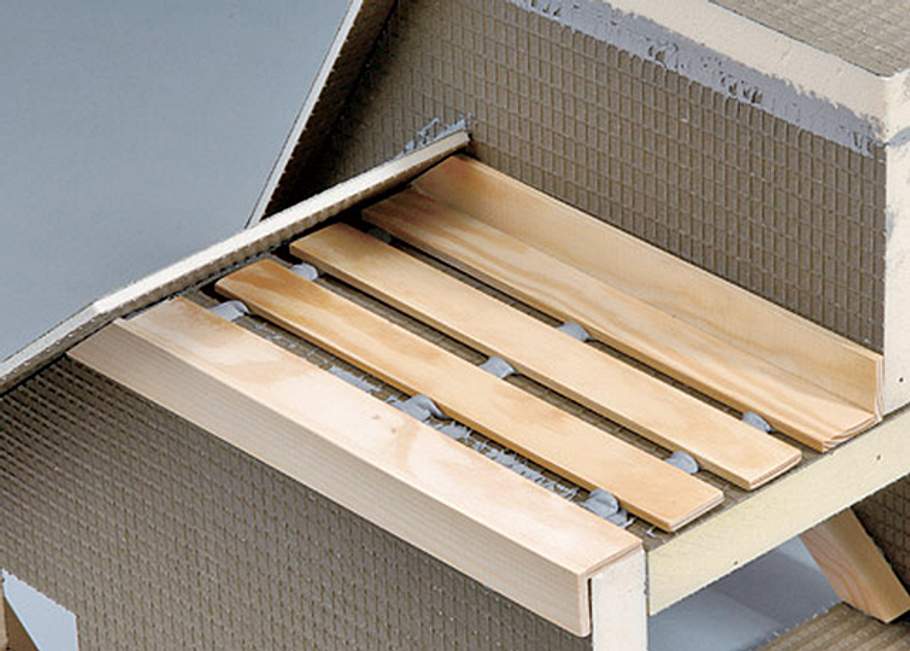

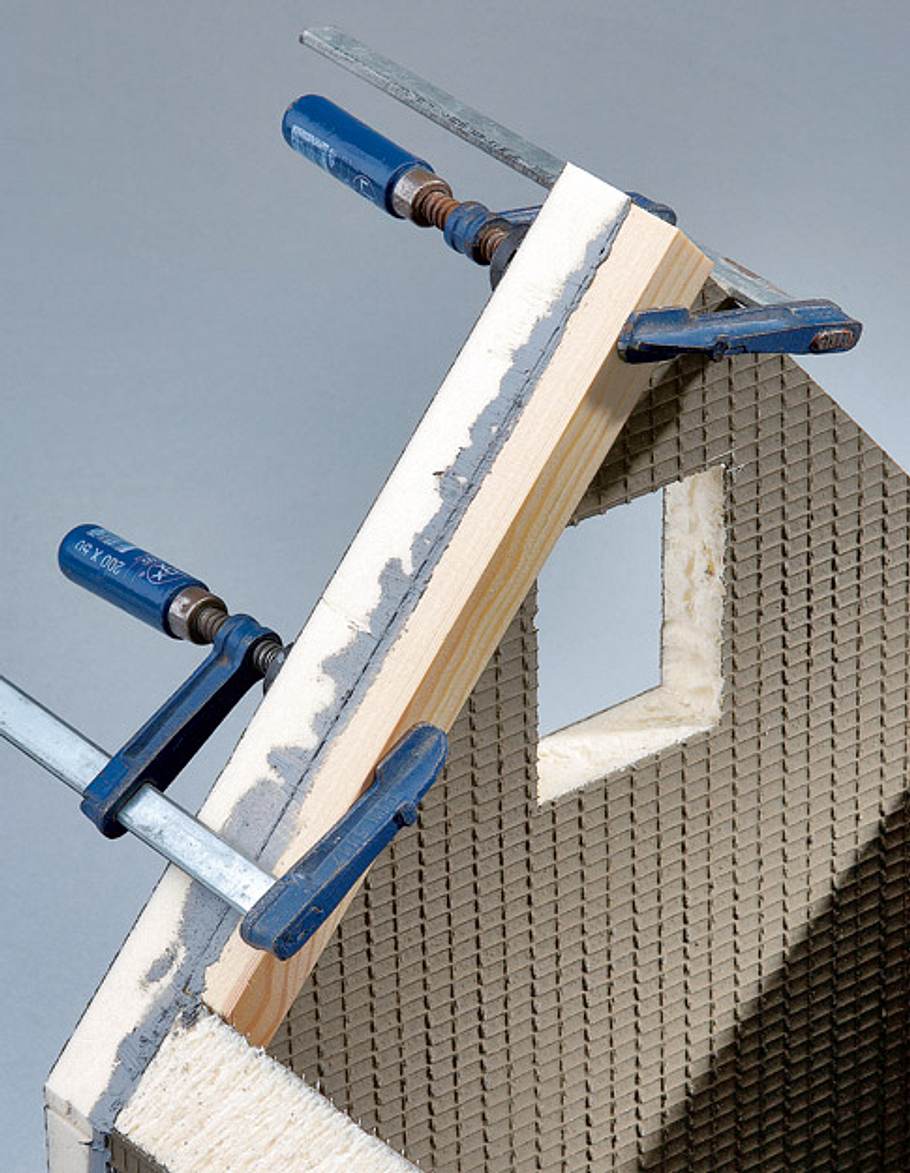

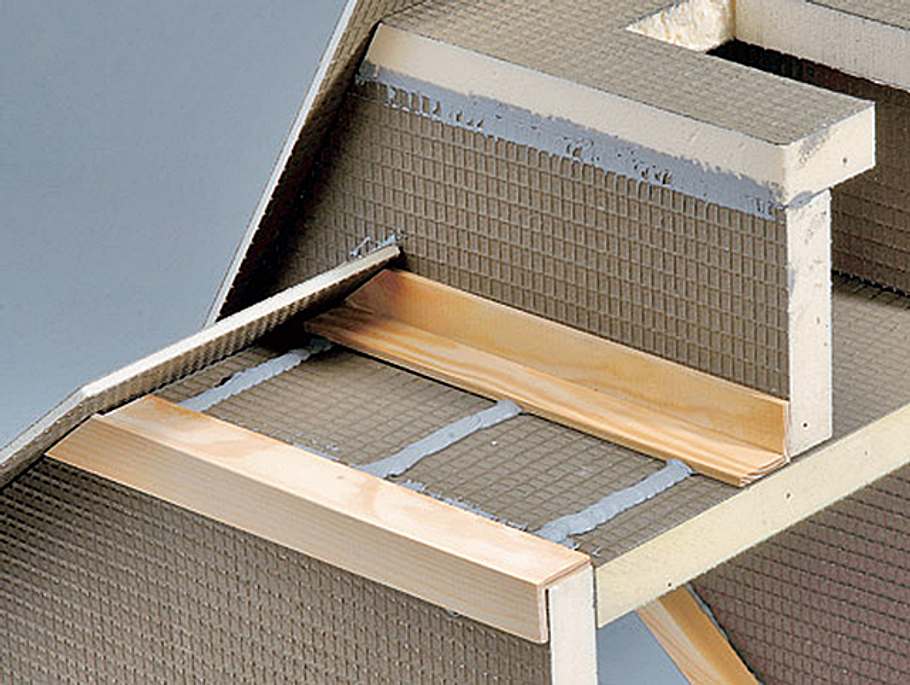

Kleben Sie an die Giebelschenkel, die das abnehmbare Dachelement tragen, je eine Vierkantleiste.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

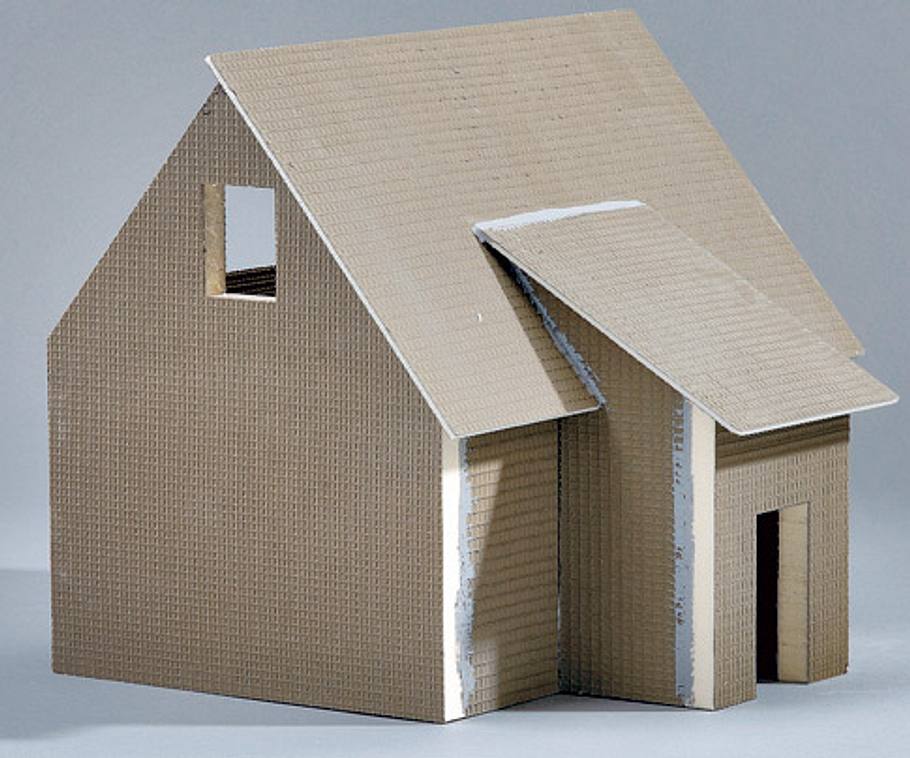

Nun montieren Sie die Elemente des Eingangsbereichs.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Schneiden Sie das Dachelement zu und befestigen es mit dem Spezialkleber.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

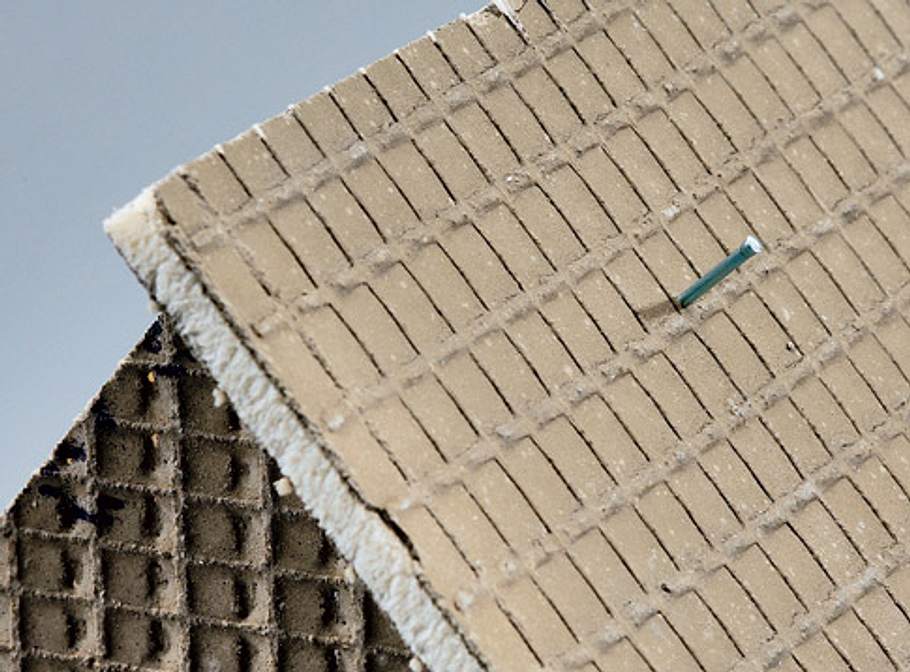

Mit Drahtstiften sichern!

Bauplan Wassermühle

Bauplan: Wassermühle bauen

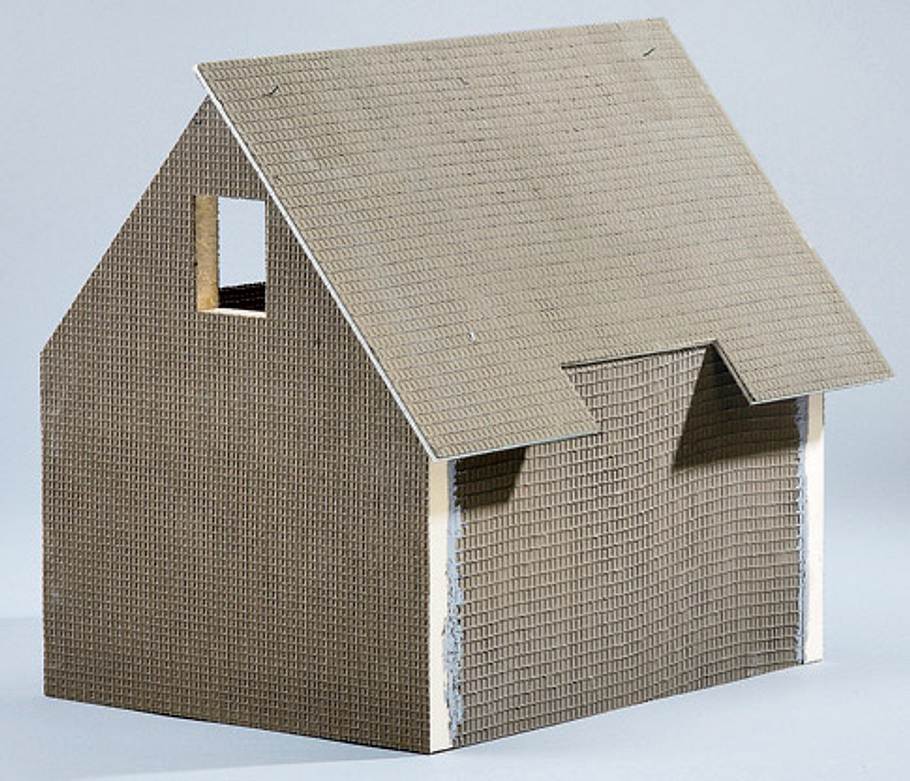

Nun verkleben Sie das komplette Mühlenhaus bis auf die abnehmbare Dachhälfte. Heraustretende Klebemasse sollten Sie direkt verstreichen!

Bauplan Wassermühle

Bauplan: Wassermühle bauen

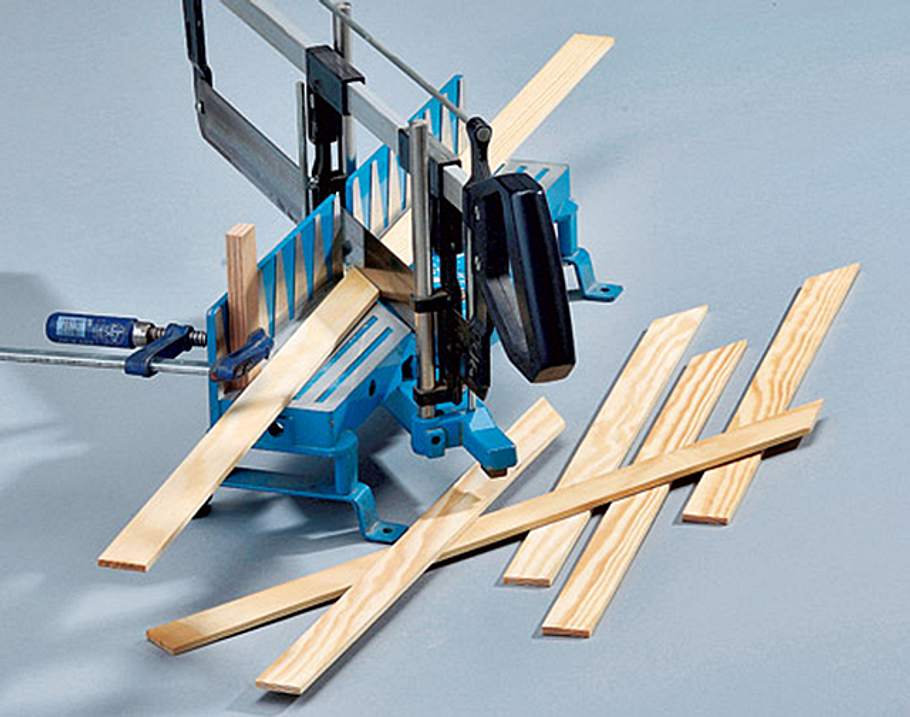

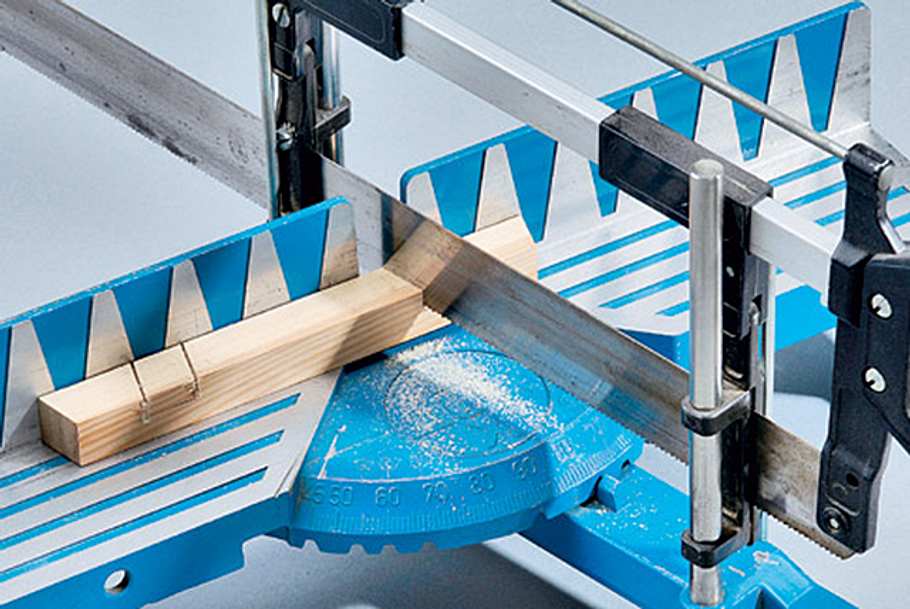

Zunächst müssen Sie alle Winkelschnitte der Schalungsleisten exakt, aber mit Überlänge zuschneiden.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

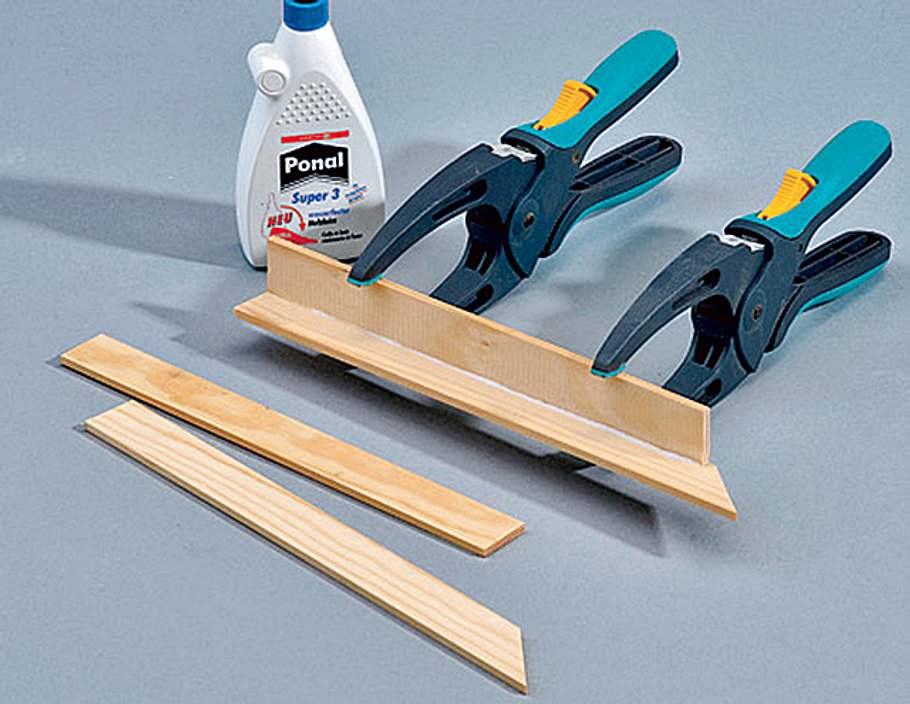

Längen Sie alle Innen- und Außeneck-Leisten ab und verkleben sie mit wasserfestem Weißleim.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Nun kleben Sie diese vorgefertigten Winkel mit der Dicht- und Montagemasse auf den Gebäudekörper.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

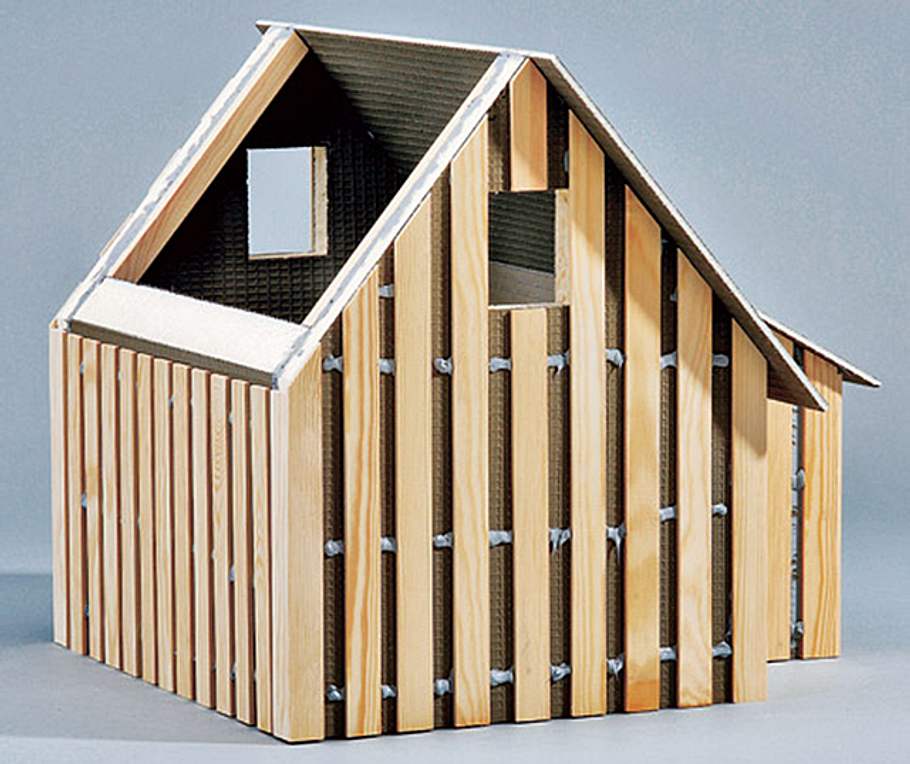

Danach alle unteren Schalungs-Leisten vermitteln und anschließend aufkleben.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

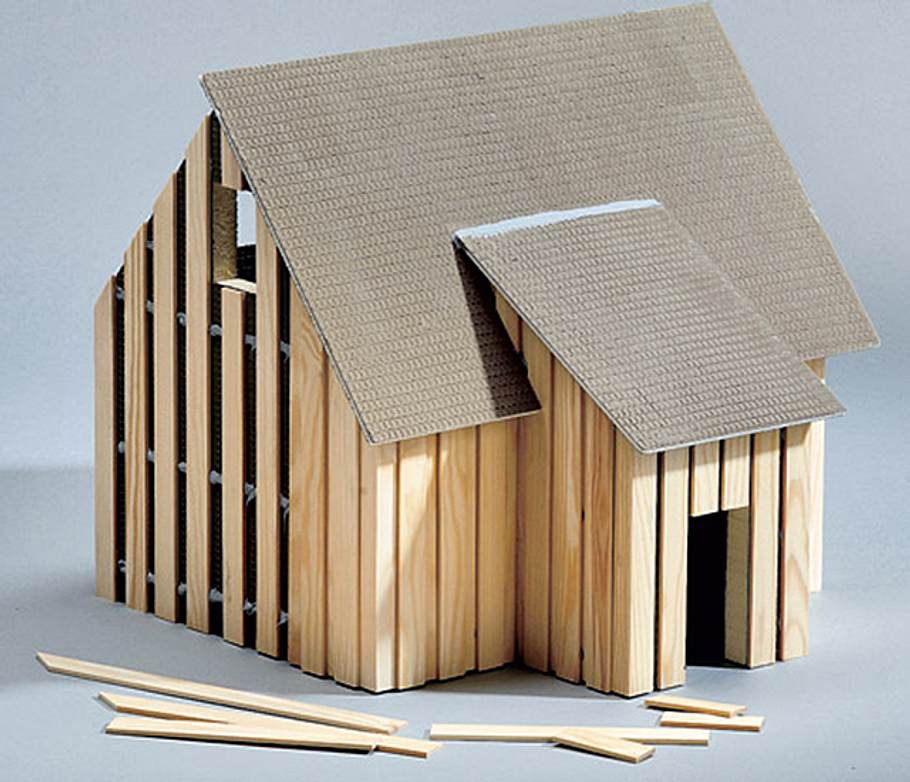

Achten Sie bei der Seitenwand-Schalung darauf, dass Sie das Dachelement noch auflegen können.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Anschließend wird die Deckel-Schalung angepasst und auf den Kanten der Bodenschalung verklebt.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

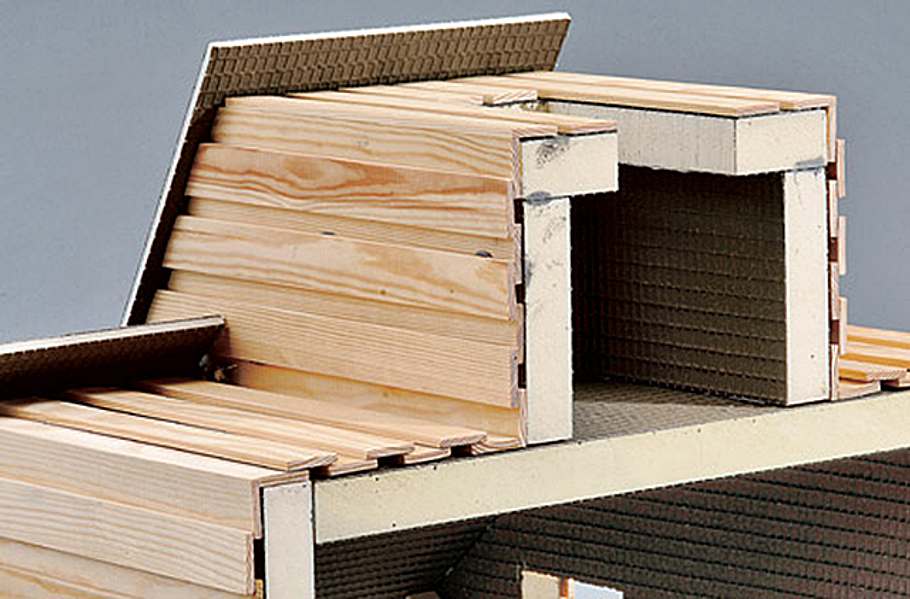

An der Unterseite wird das Prinzip der Schalung besonders deutlich. Klebstoff behutsam auftragen!

Bauplan Wassermühle

Bauplan: Wassermühle bauen

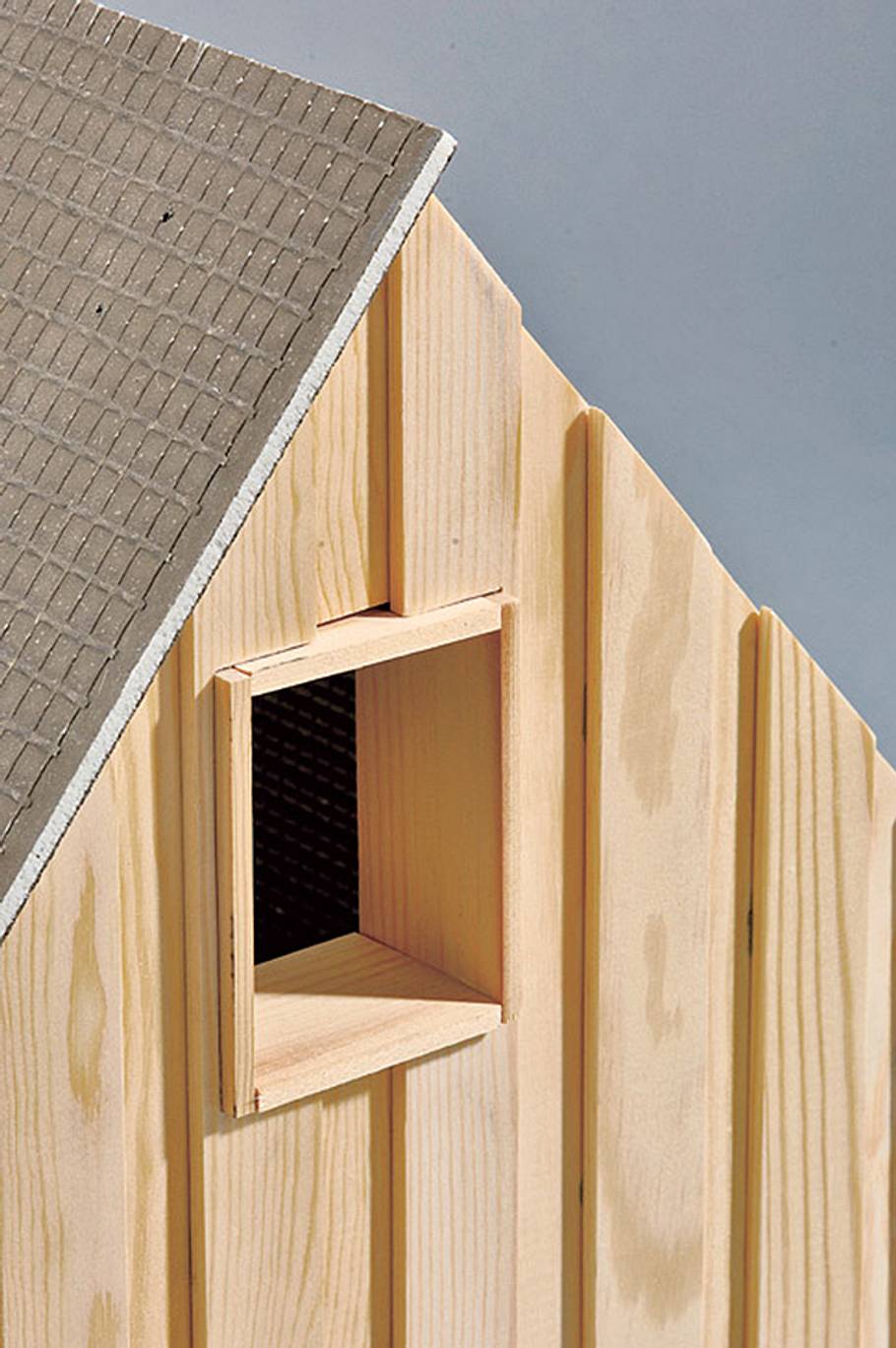

Die Laibungen von Fenstern und Tür werden mit breiteren Holzleisten verkleidet.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Auch die Unterkanten der Giebel-Dachüberstände müssen Sie mit zugeschnittenen Leisten verkleiden.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

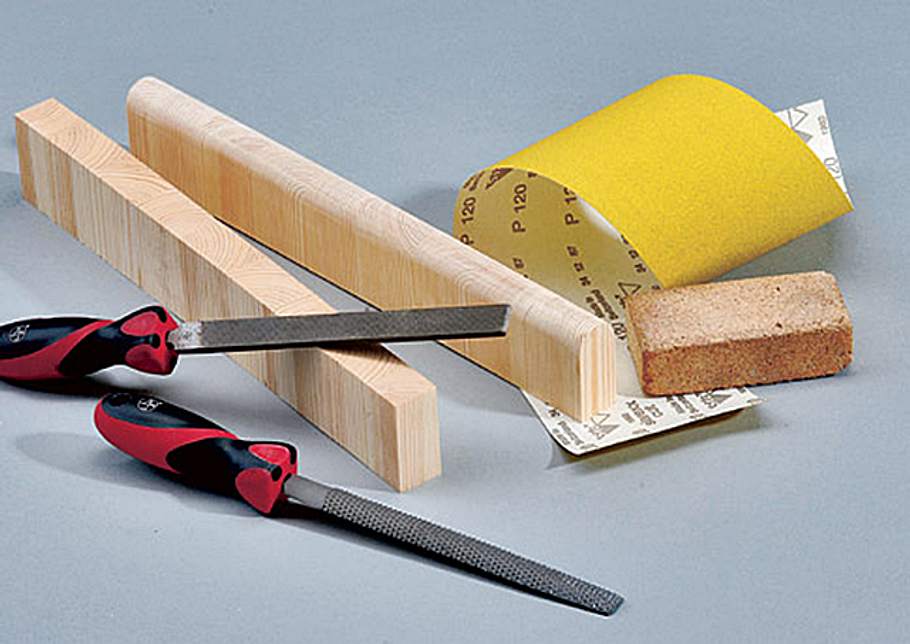

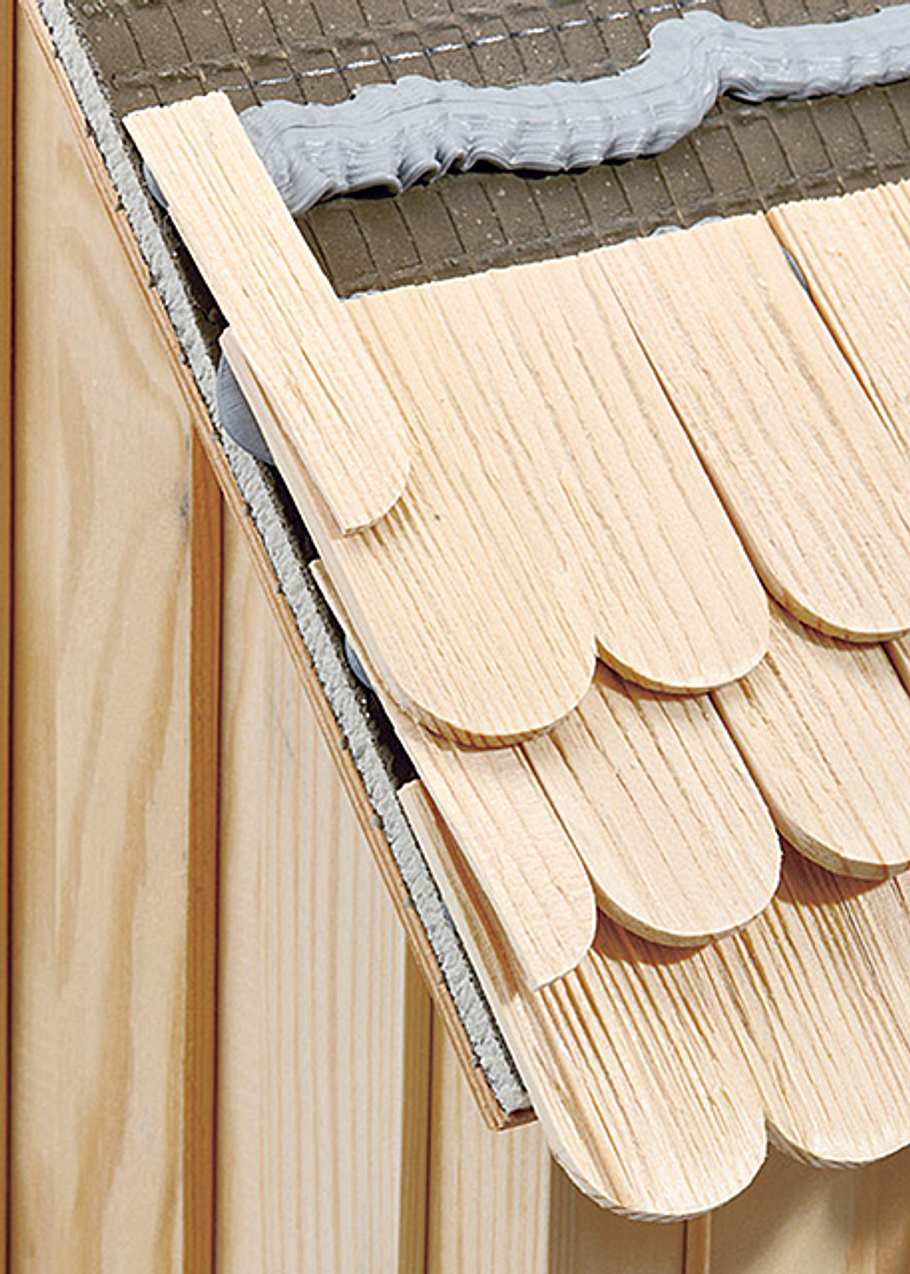

Die Schindeln stellen Sie aus 28-mm-Kiefer-Leimholzstreifen her. Einseitig eine Rundung mit Raspel, Feile und Schleifpapier anlegen ...

Bauplan Wassermühle

Bauplan: Wassermühle bauen

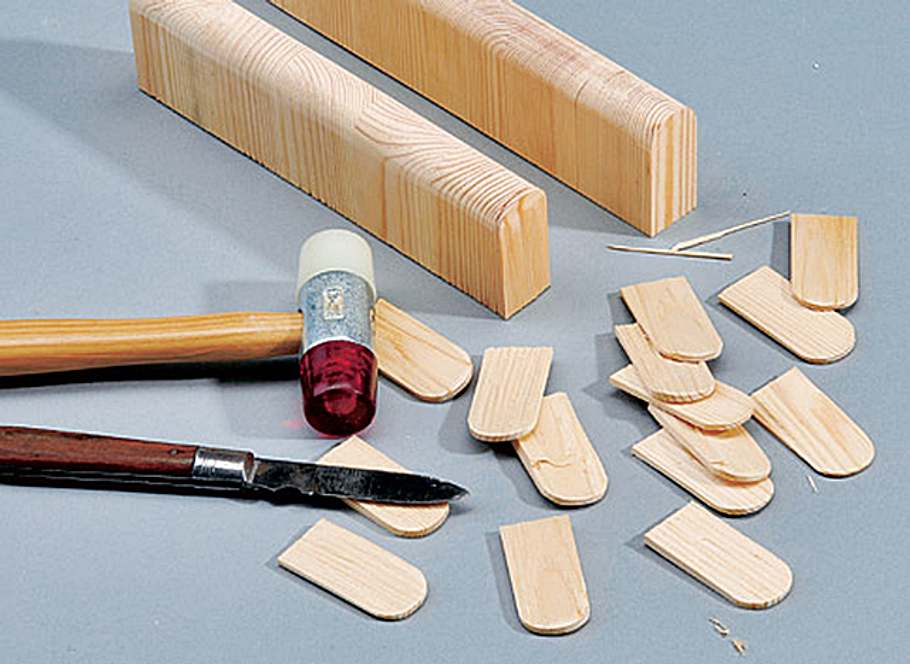

... und mit Messer und Hammer etwa 3-5-mm-Schindeln schlagen.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

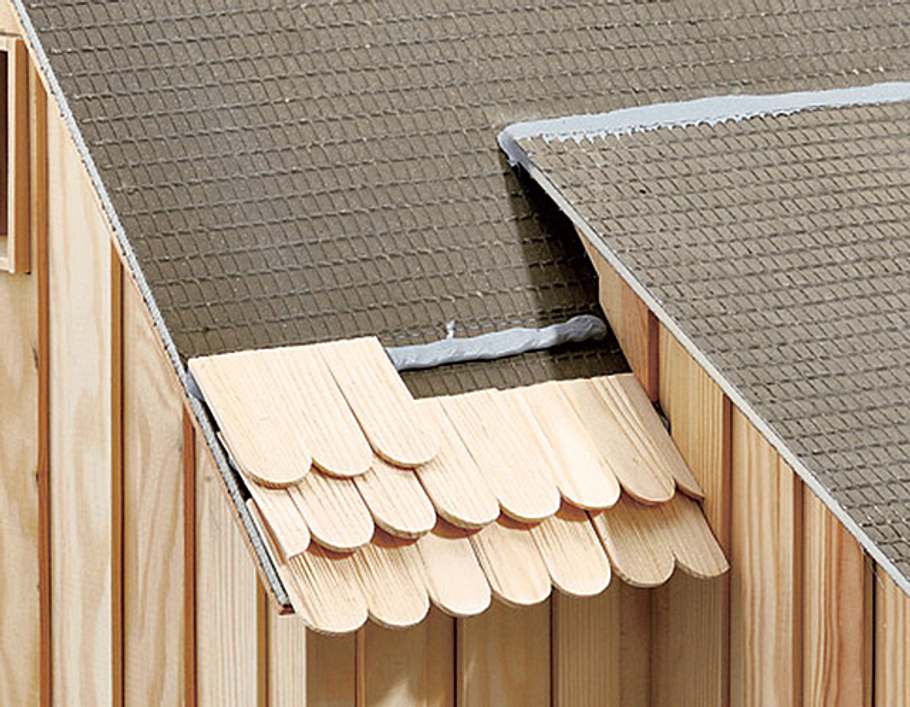

Beginnen Sie neben dem Erkerdach damit, die Schindeln auf das feste Dachelement zu kleben.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

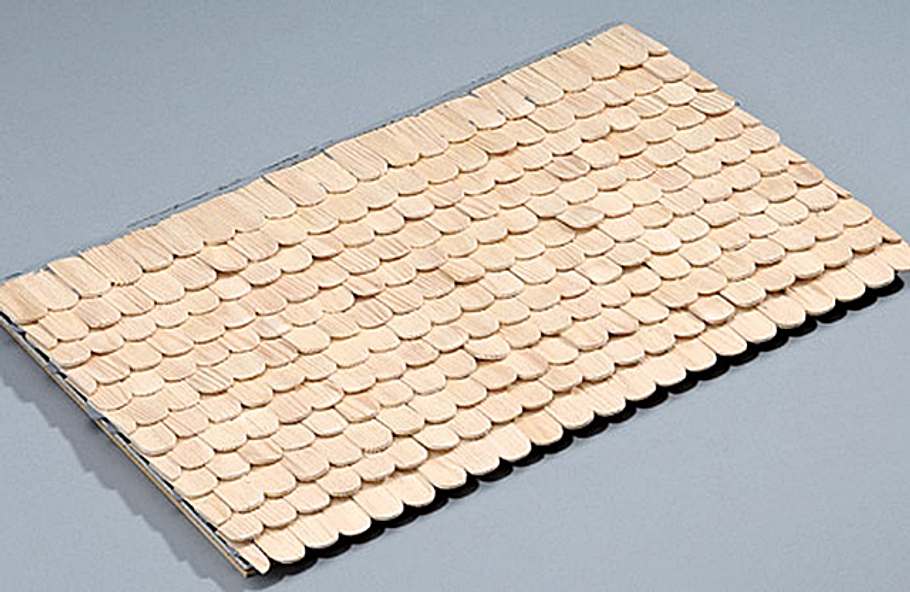

Dabei müssen Sie die Schindeln im Verbund befestigen. Hierzu die Schindeln bei Bedarf längs teilen.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

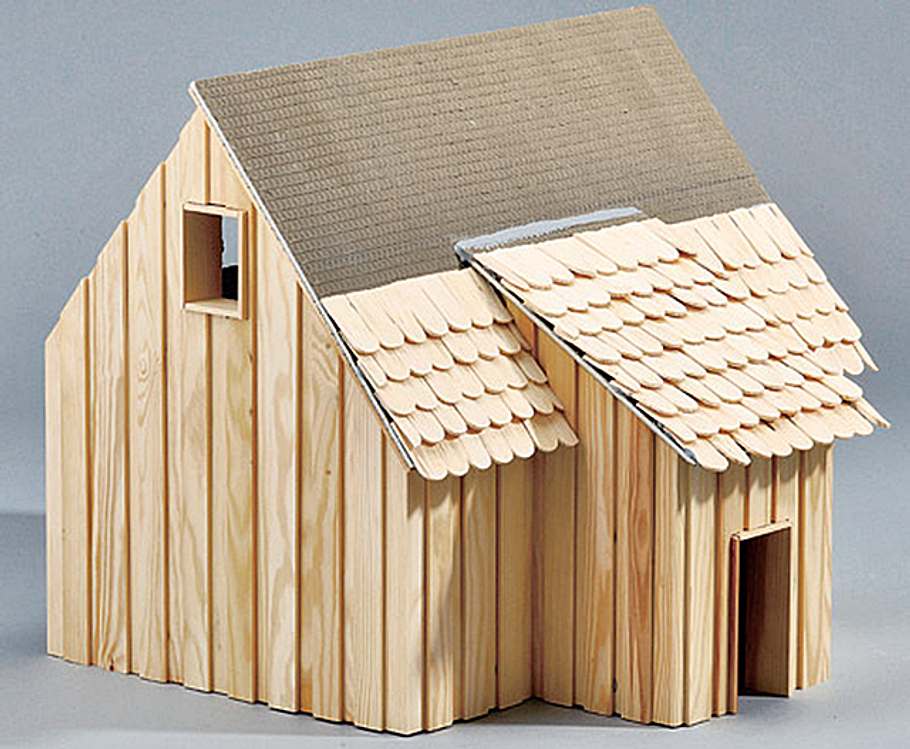

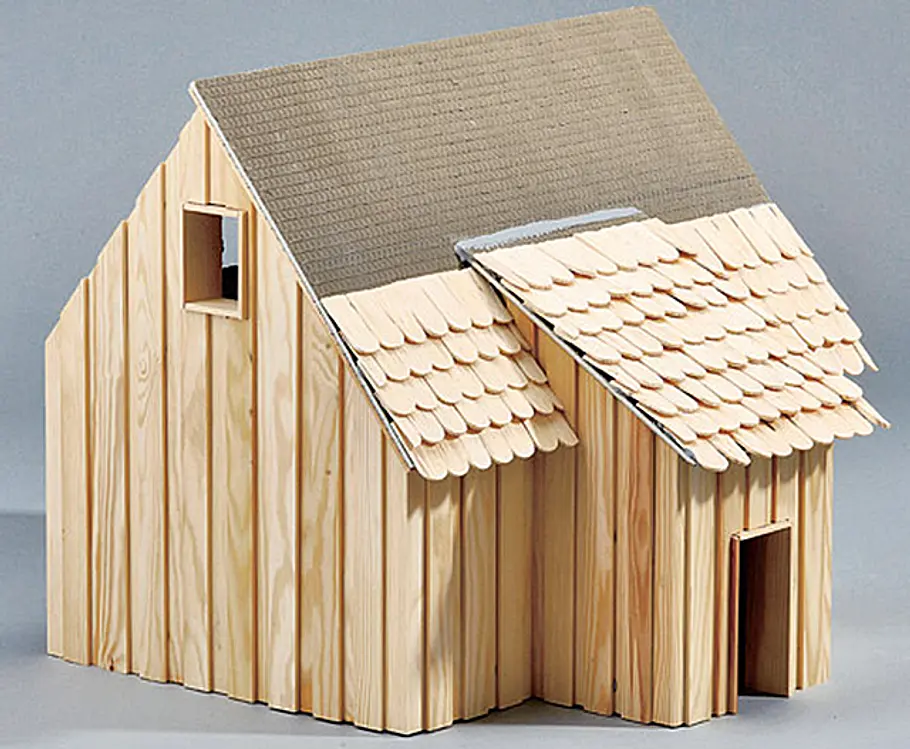

Sind beide Dachseiten eingedeckt, folgt das Erkerdach. Sie müssen unbedingt auf einer Höhe mit er Seiteneindeckung enden, um die Dachfläche vollenden zu können.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Nun das lose Element decken.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

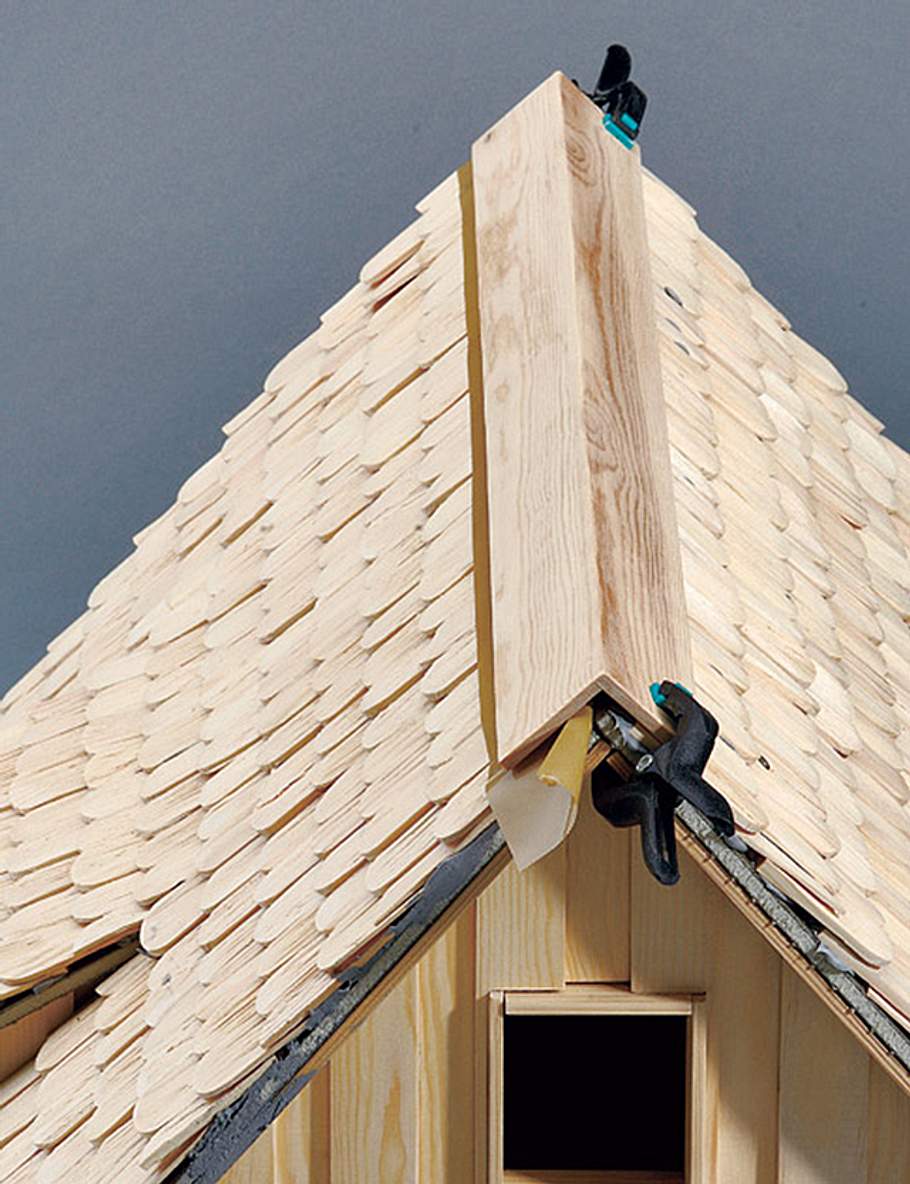

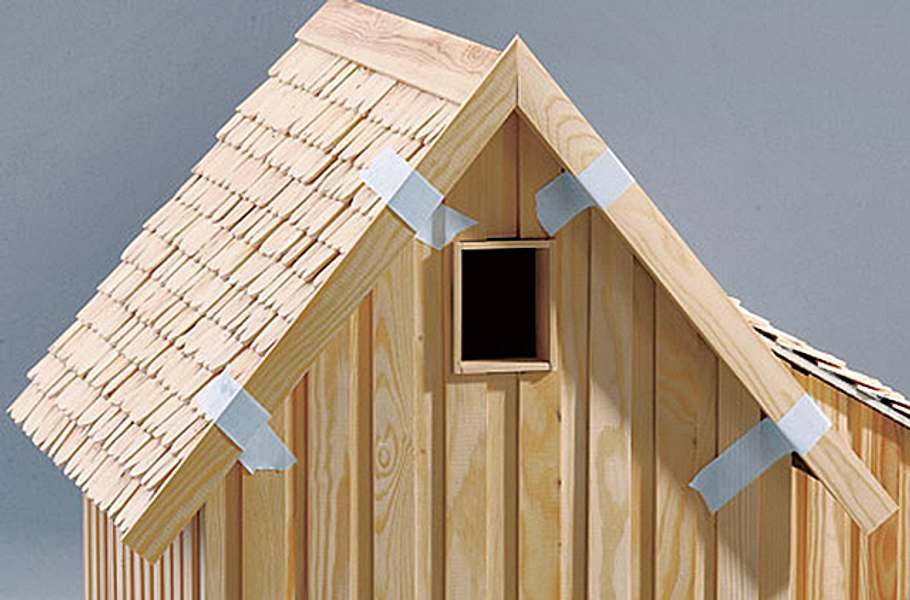

Die Firstabdeckung aus zwei miteinander verleimten Holzleisten nur auf das abnehmbare Teil kleben.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Das abnehmbare Dachelement mit Edelstahlschrauben auf die Giebel-Vierkantleisten schrauben.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

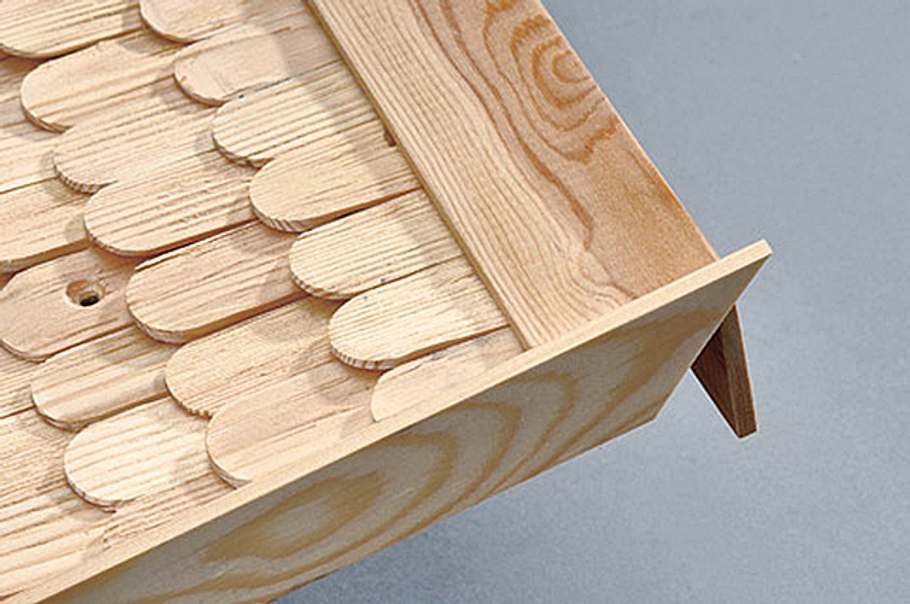

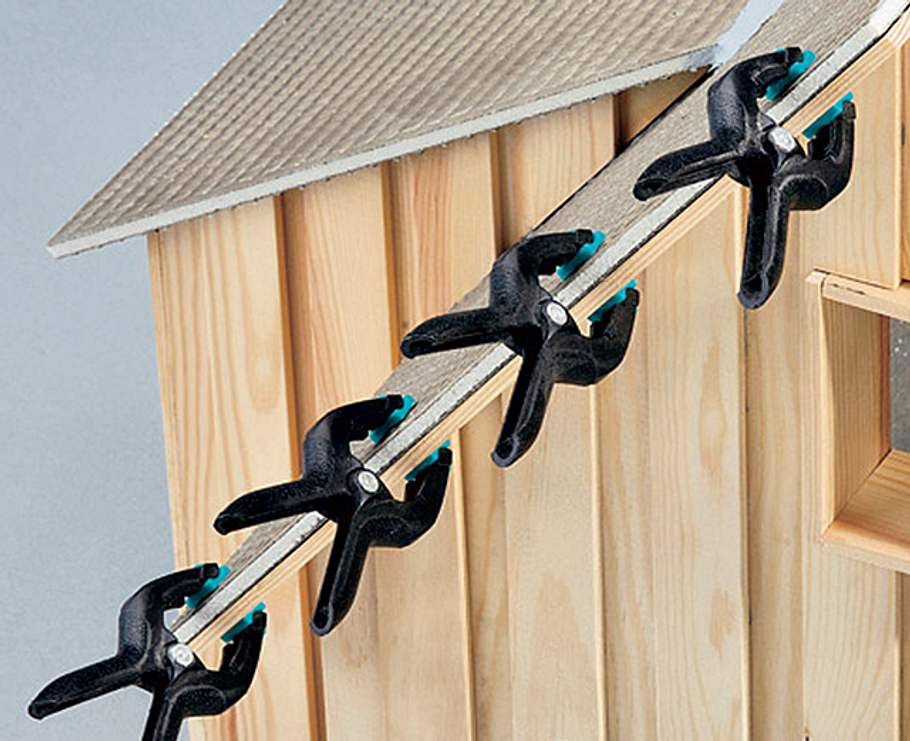

Nun kleben Sie je zwei exakt zugeschnittene Blenden auf die Schnittkanten der Dachüberstände.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

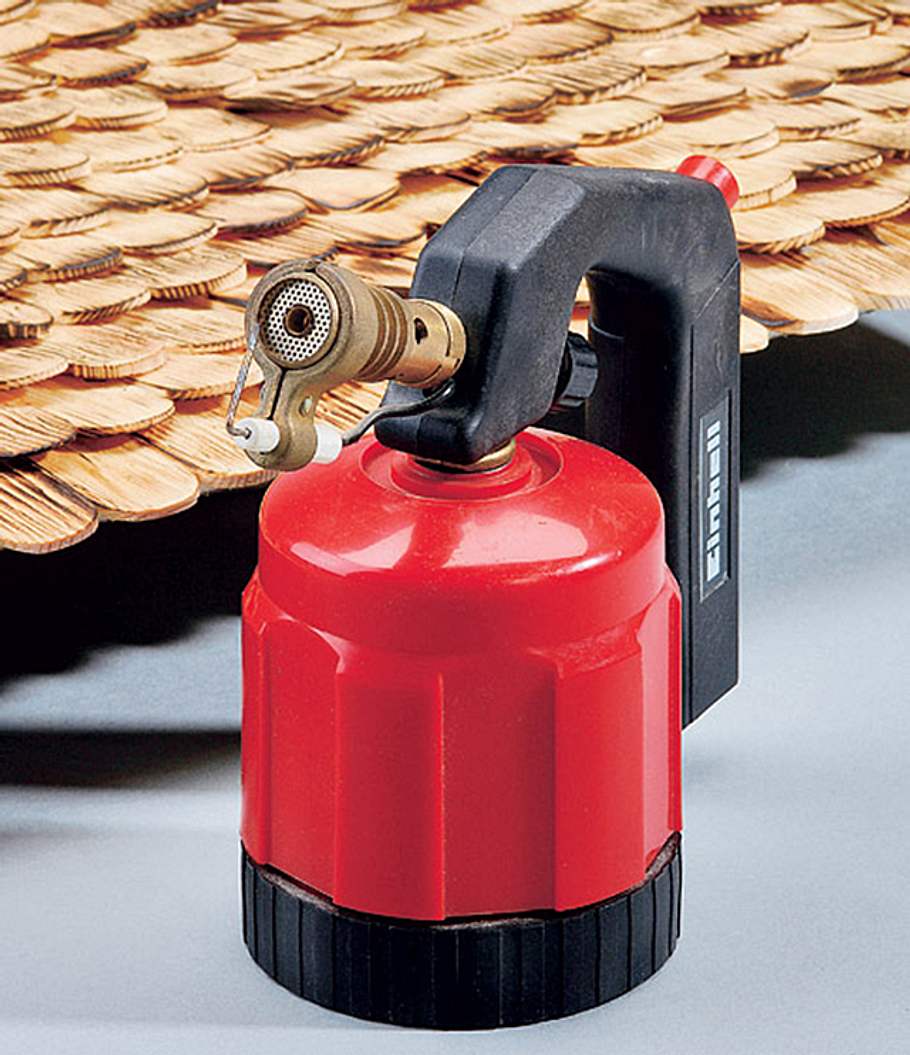

Mit einer Lötlampe wird das Schindeldach vorsichtig geflämmt. So entsteht eine rustikale Oberfläche.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

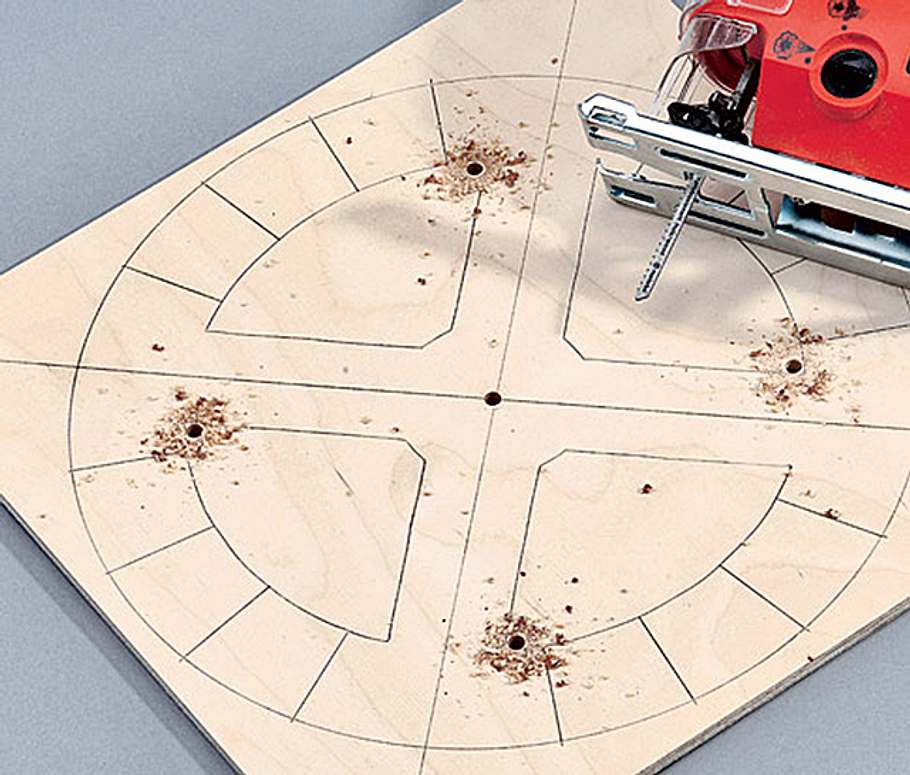

Zwei Mühlenrad-Scheiben nach Bauplan aufzeichnen und exakt mit der Stichsäge ausschneiden.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

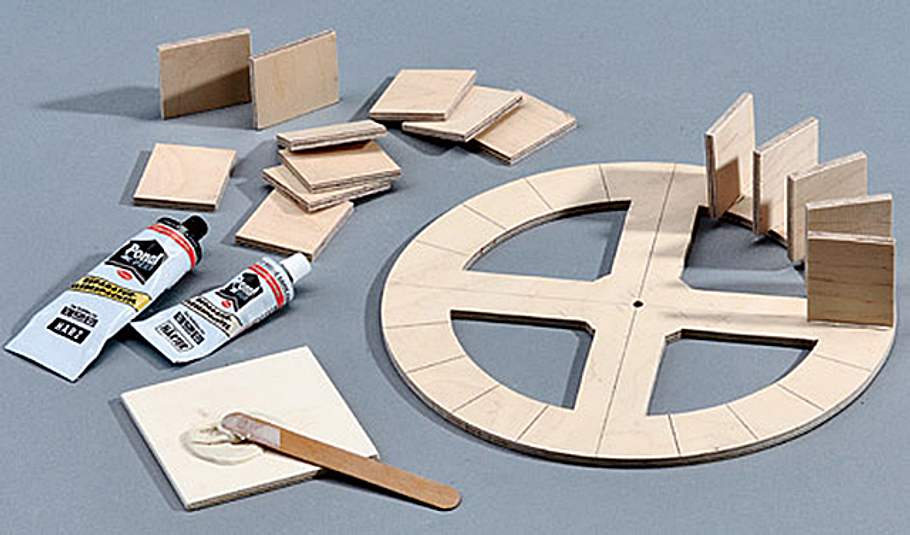

Die Schaufelplättchen zuschneiden und mit Ponal Reparatur-Klebespachtel senkrecht aufkleben.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

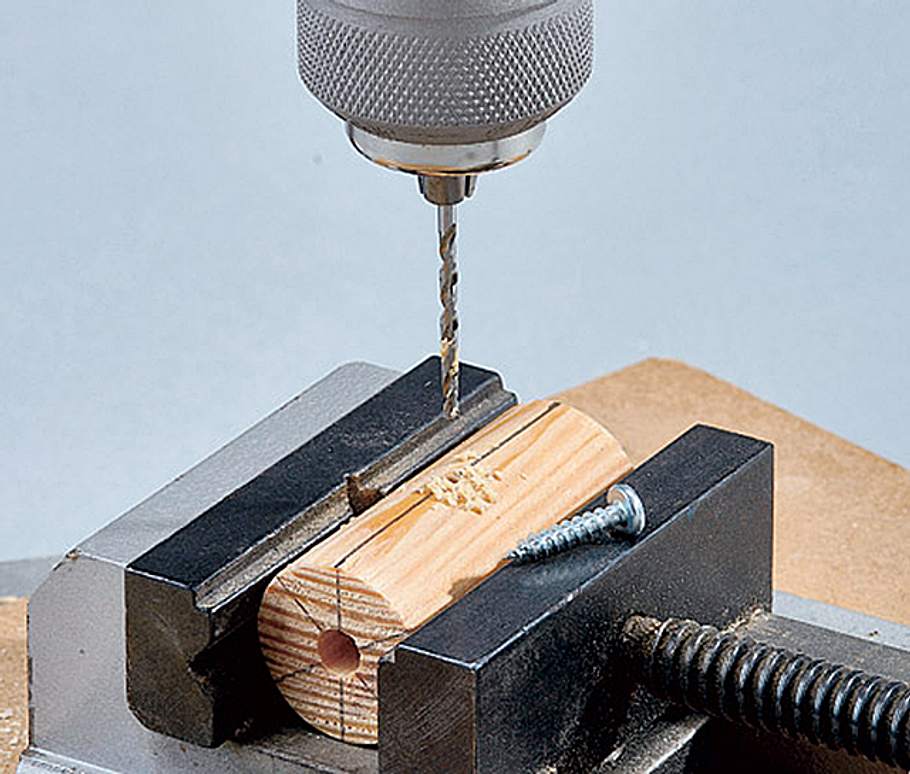

Die Wellenhülse aus Kiefer-Rundholz mit 6 mm längs durchbohren und mit 2,5 mm quer anbohren.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

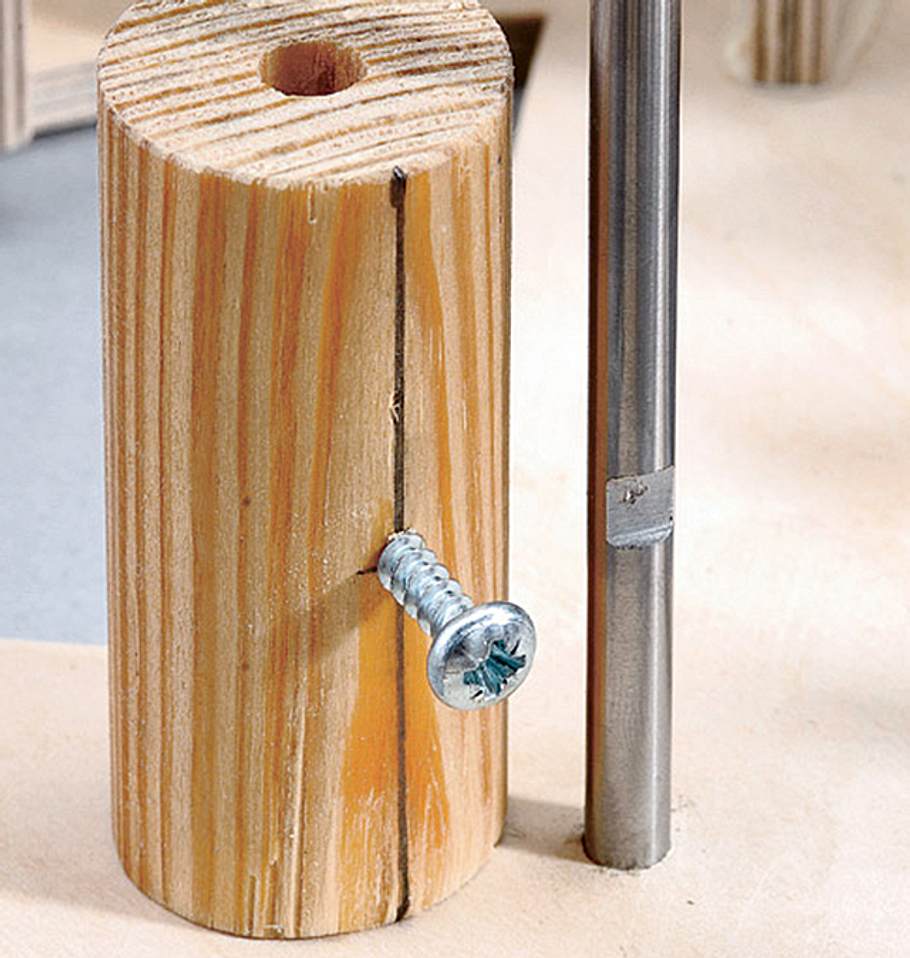

Die Welle im Bereich der Schraube plan feilen. Auf ausreichenden Überstand zu beiden Seiten achten!

Bauplan Wassermühle

Bauplan: Wassermühle bauen

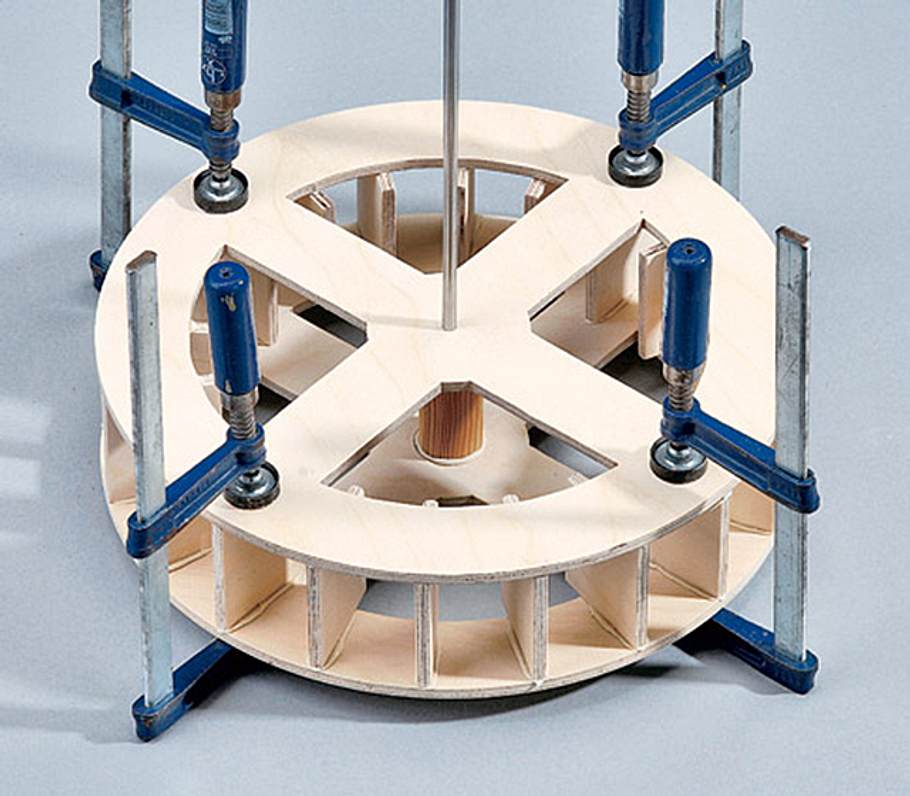

Nun kleben Sie die zweite Mühlrad-Scheibe auf. Die Welle dient als Zentrierhilfe. Nicht mit einkleben!

Bauplan Wassermühle

Bauplan: Wassermühle bauen

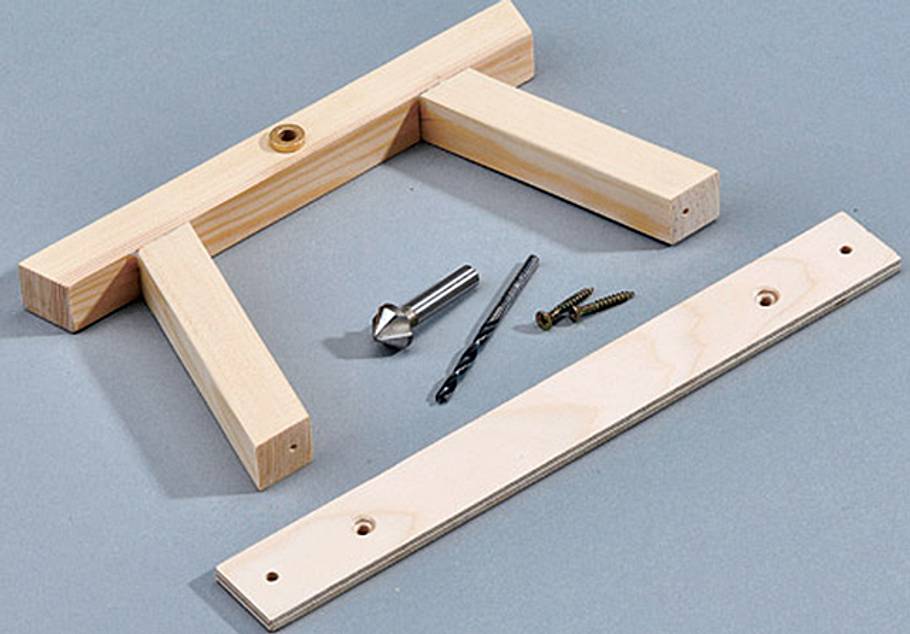

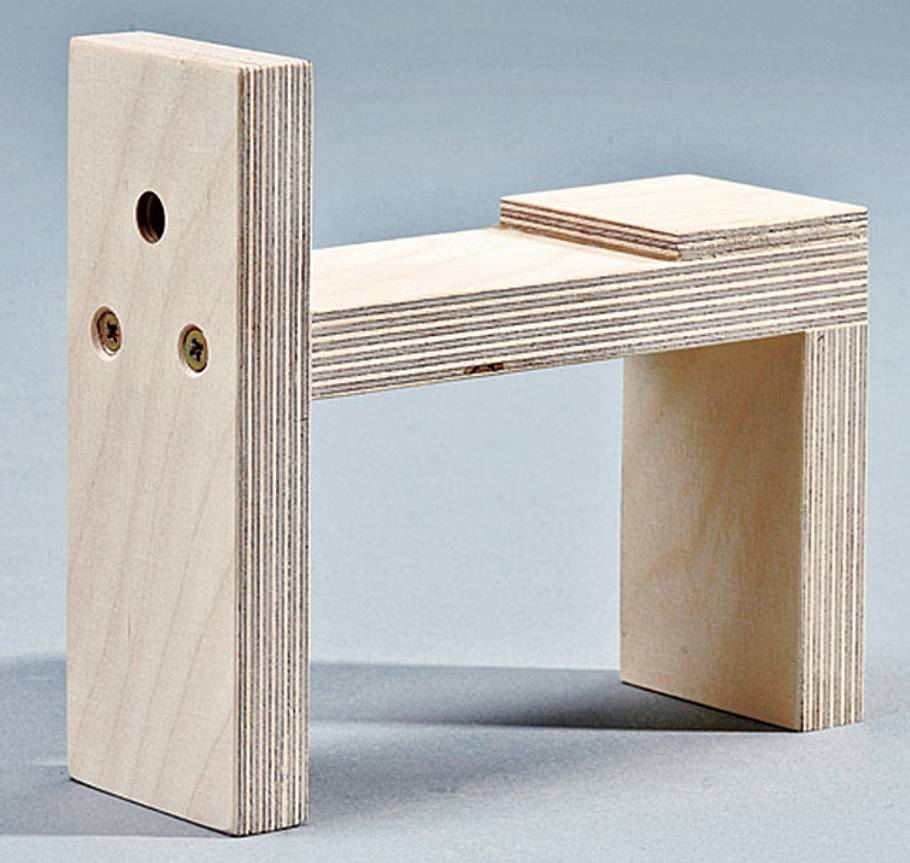

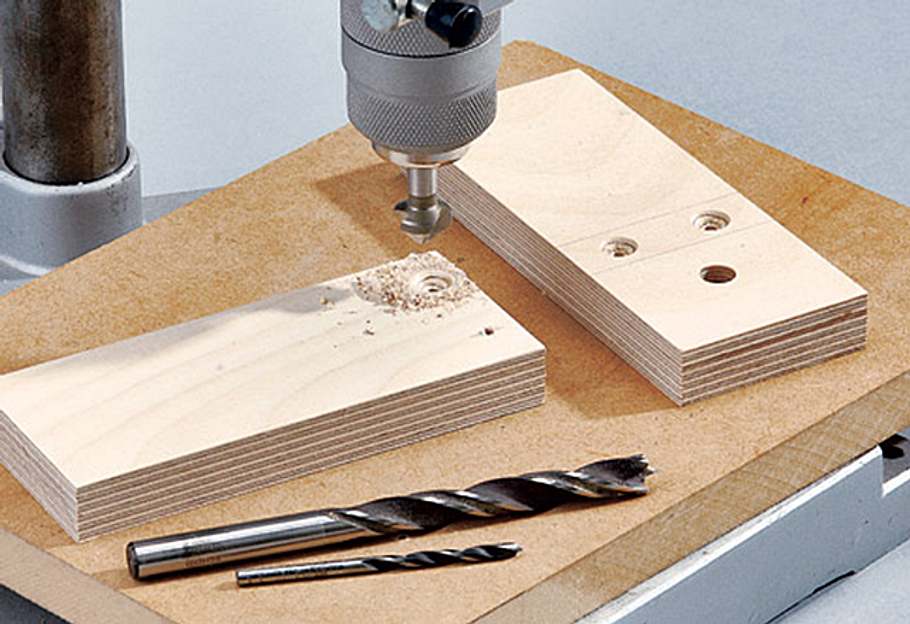

Die Elemente des Antriebs-Bocks zuschneiden, bohren, ansenken und anschließend verschrauben.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

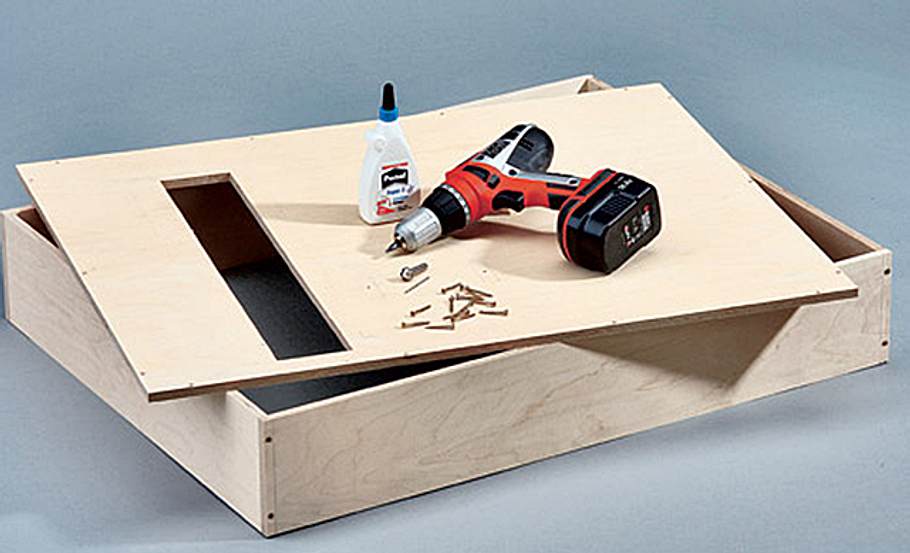

Leimen Sie nun ein 6,5-mm-Sperrholzplättchen als Montageplatte für den Motor auf den Antriebsbock.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Das Gegenlager wird von einem von außen sichtbaren Bock gehalten. Schneiden Sie das Querholz zu ...

Bauplan Wassermühle

Bauplan: Wassermühle bauen

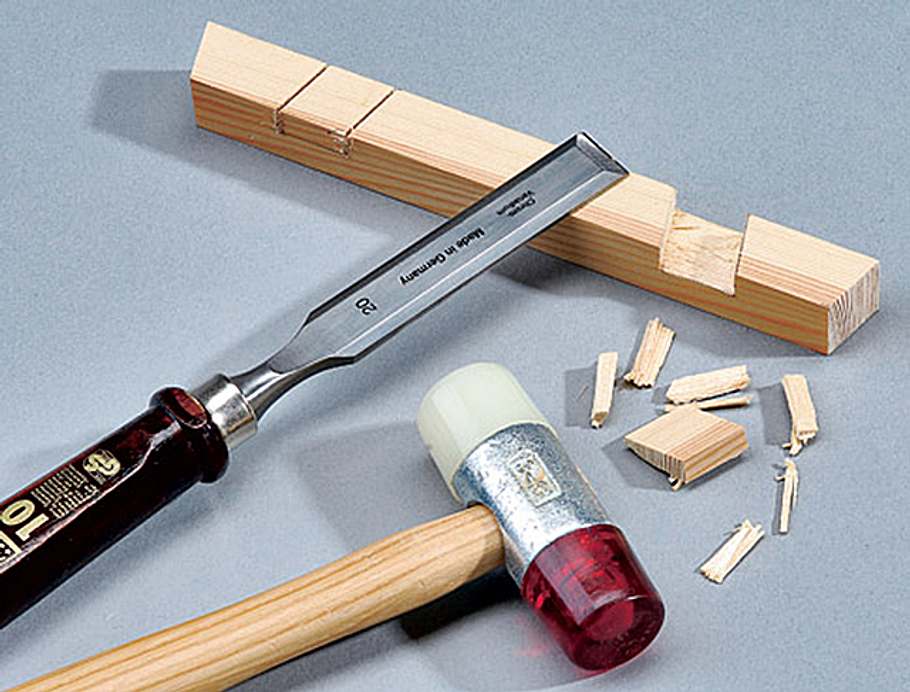

... und im Bereich der Überblattung ein. Stemmen Sie die Aussparungen mit dem Beitel sauber frei.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Die Bockstützen ebenfalls mit der Gehrungssäge zuschneiden und mit der Feinsäge die Überblattung ...

Bauplan Wassermühle

Bauplan: Wassermühle bauen

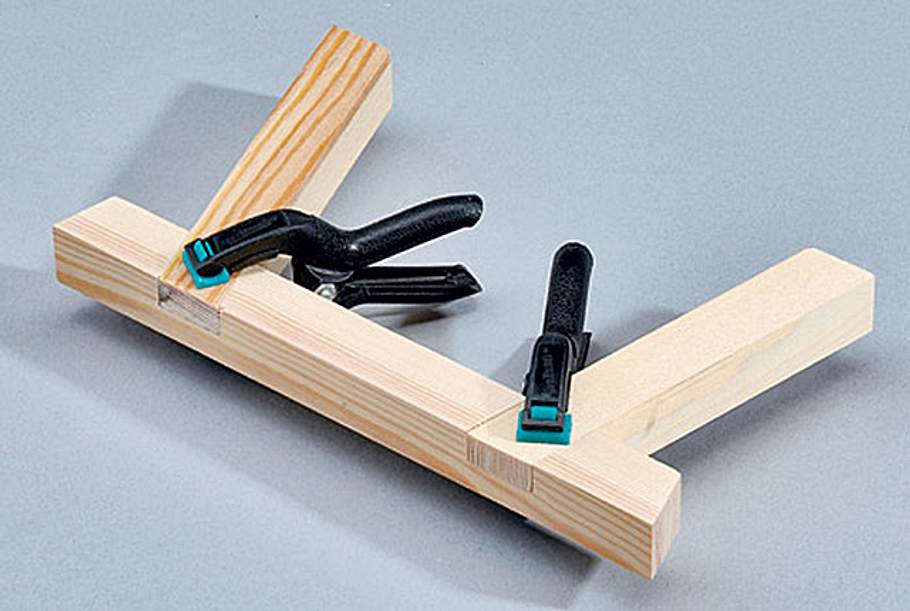

... anlegen. Anschließend den Bock mit wasserfestem Leim und Leimzwingen zusammenfügen.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

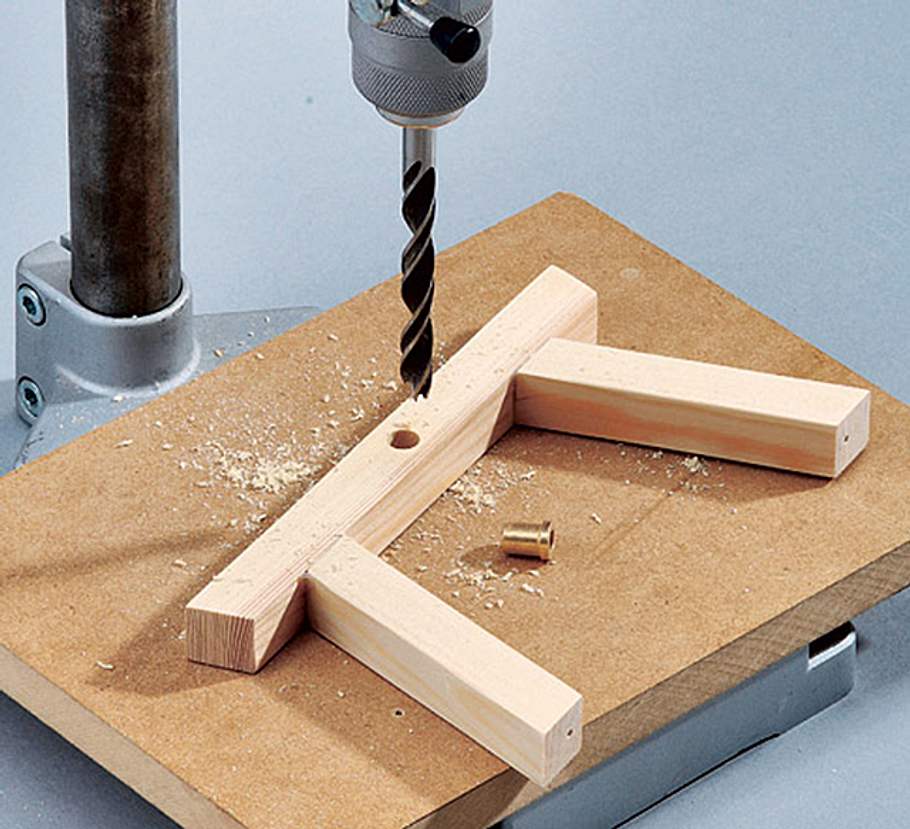

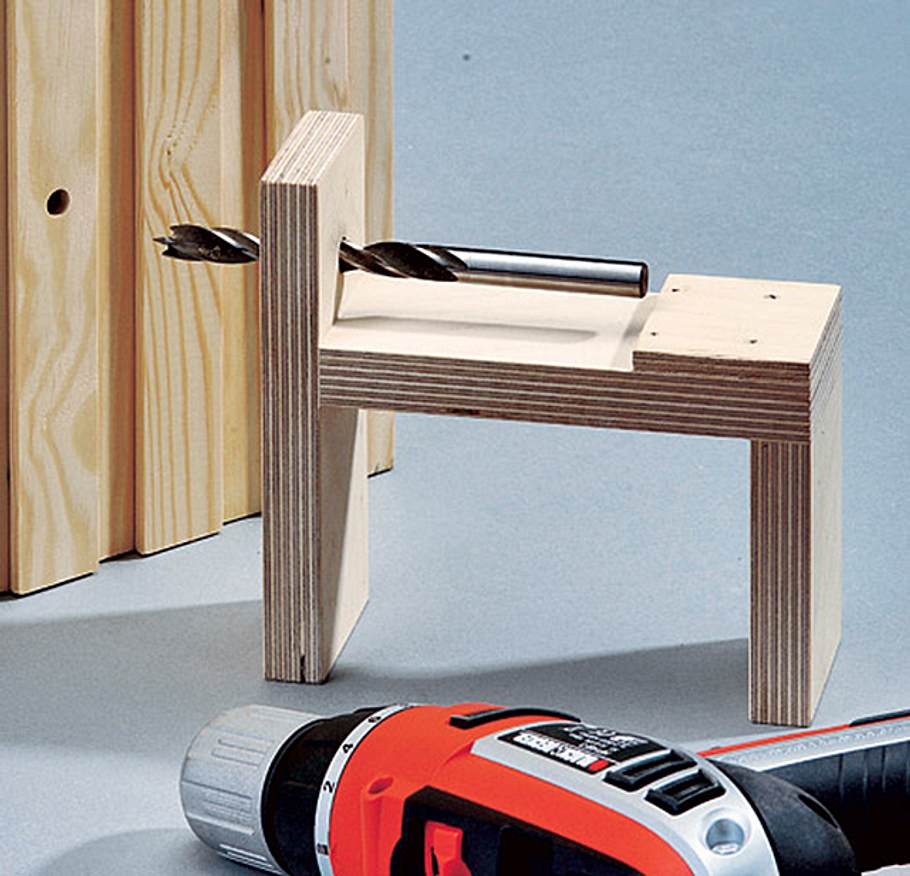

Mit der Ständerbohrmaschine ein 10-mm-Sackloch für die Aufnahme der Bundbuchse einbringen.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Unter den Lagerbock müssen Sie zur Befestigung auf dem Sockelkasten einen Holzstreifen schrauben.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Die Durchgangsbohrung des Antriebsbocks zur Markierung der Wellendurchführung durch das Mühlenhaus nutzen.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

Der Sockelkasten trägt die Mühle und nimmt den Blumenkasten als Bachlauf-Behälter auf.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

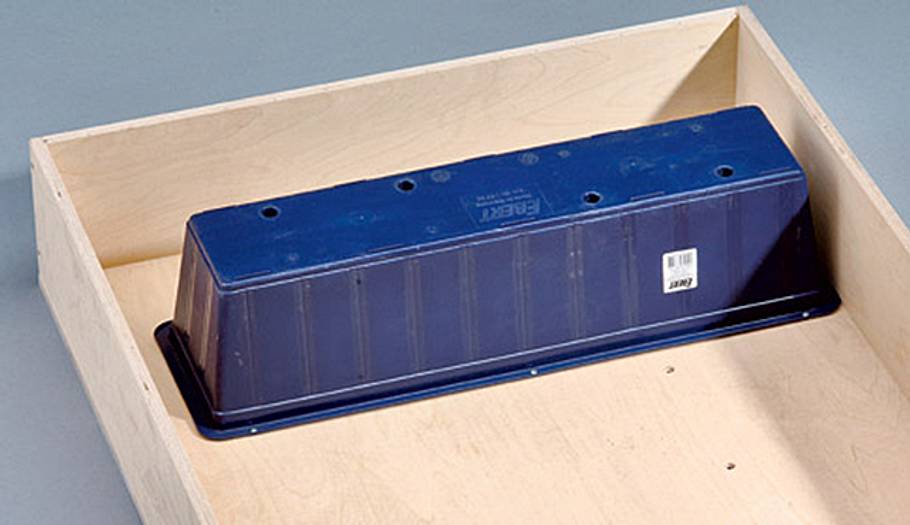

Den Blumenkasten unter den Bachausschnitt schrauben.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

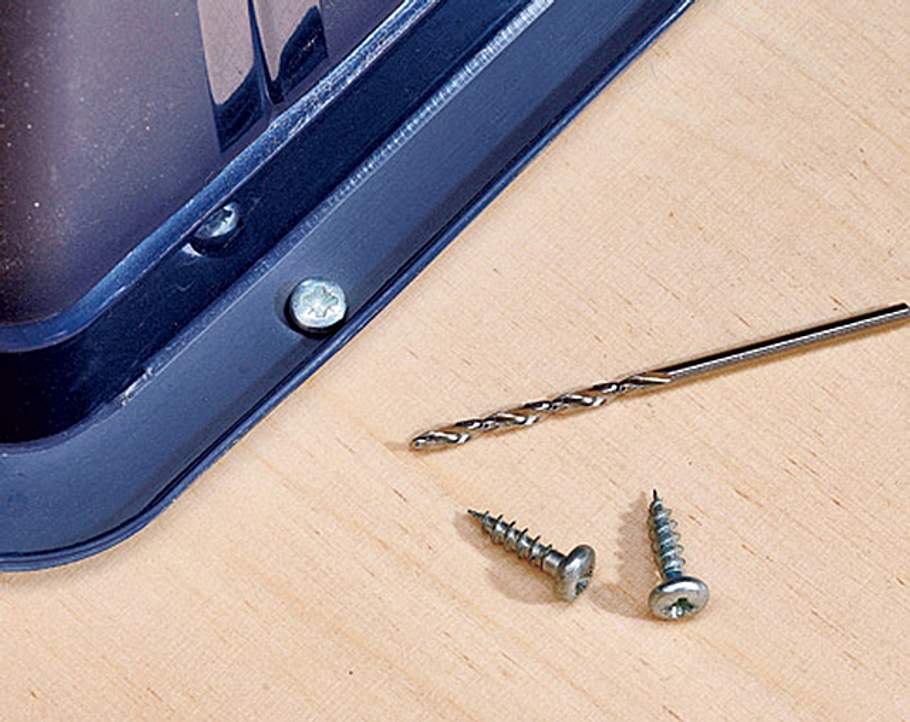

Vorbohren und Rundkopfschrauben verwenden.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

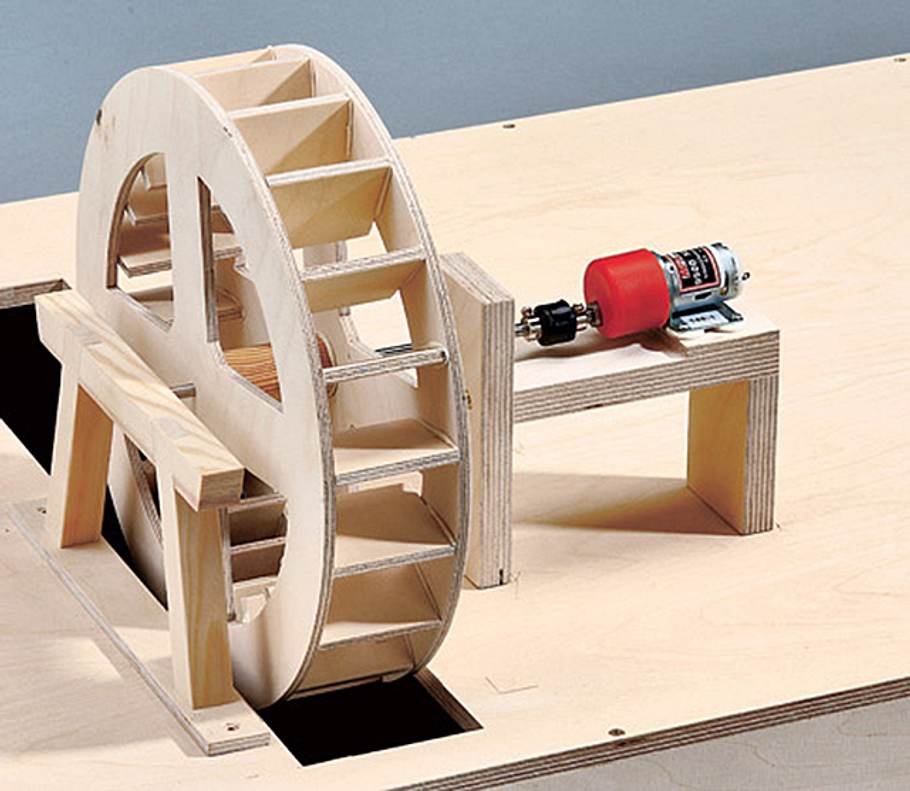

Zunächst probeweise, dann im Mühlenhaus die gesamte Antriebstechnik montieren und überprüfen.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

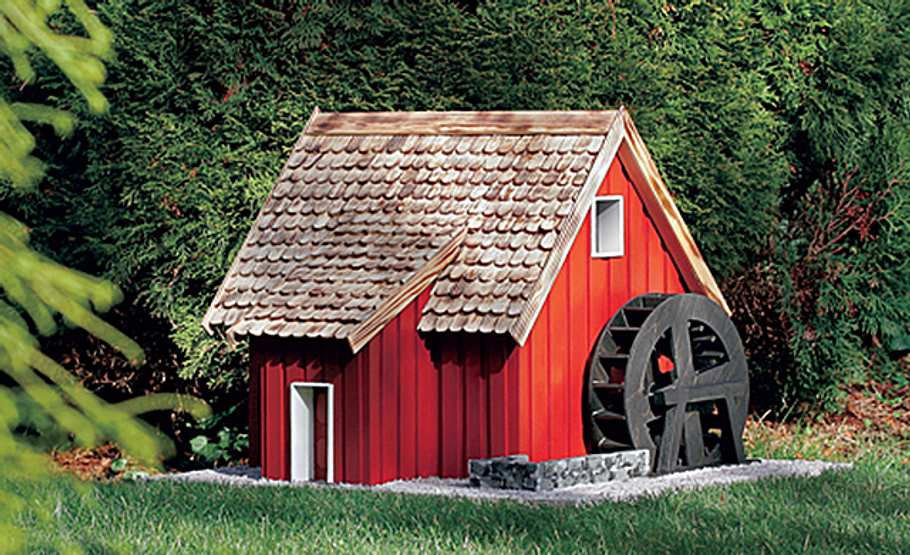

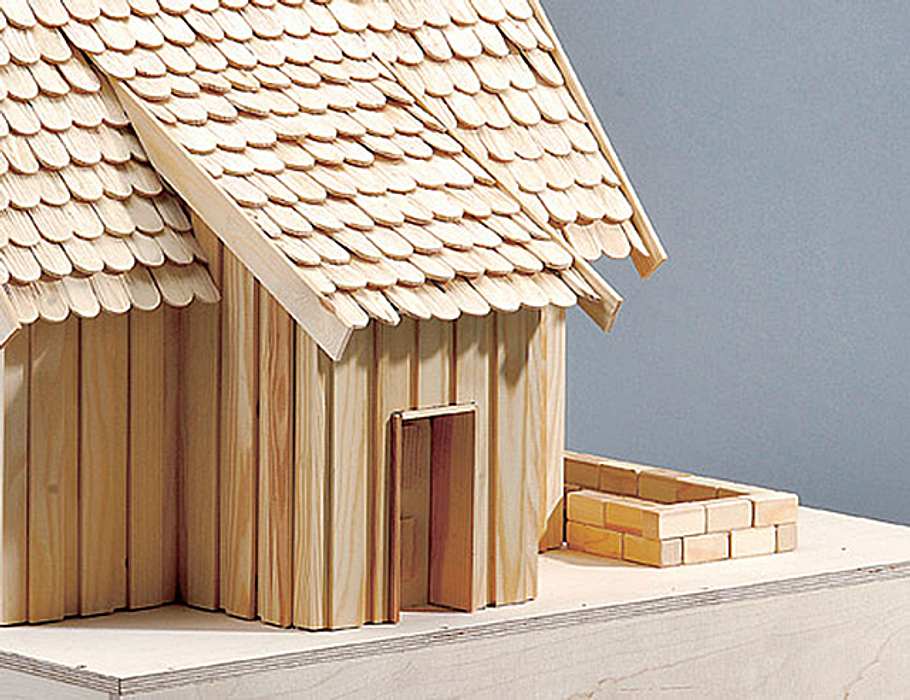

Eine Bacheinfassung aus gefasten Holzabschnitten und eine Haustür runden das Bild der Mühle ab.

Bauplan Wassermühle

Bauplan: Wassermühle bauen

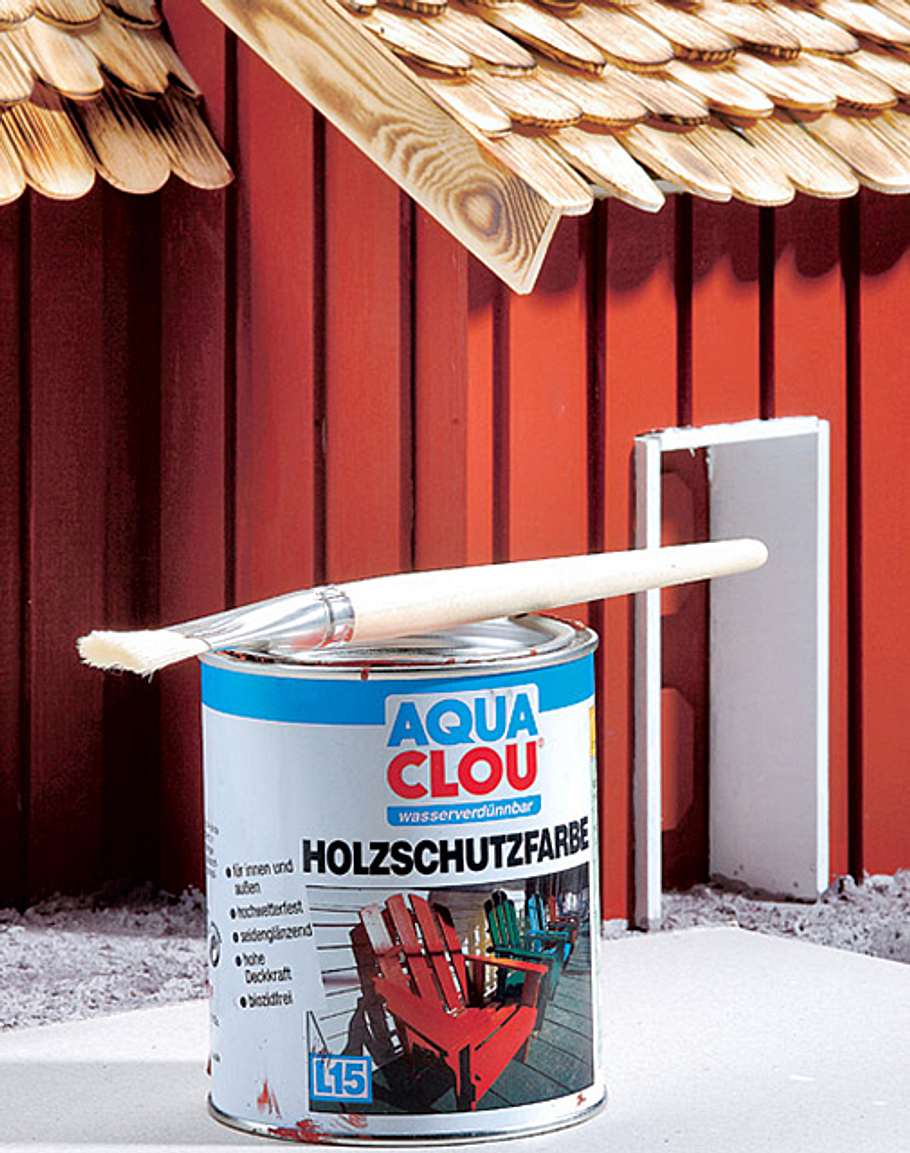

Nun müssen Sie alle Teile farbig und ggf. wetterfest gestalten. Auch das geflämmte Dach klar lackieren.

Bauplan bestellen

Das würde mir ja schon gefallen, aber soll ich mir für eine Modell-Wassermühle extra einen Bach im Garten anlegen? Solche und ähnliche Äußerungen hören wir zuweilen von unseren Lesern. Und tatsächlich: So attraktiv die Wassermühlen-Baupläne in der Vergangenheit auch waren, sie richteten sich ausschließlich an Gartenbesitzer, die entweder einen Bachlauf hatten oder bereit waren, einen solchen anzulegen. Bei diesem Bauplan sind Sie von derlei Vorgaben unabhängig, da wir das Mühlenprinzip umgekehrt haben: Nicht Wasser treibt das Mühlrad an, sondern das Mühlrad bewegt stehendes Wasser. Ein Getriebemotor sorgt für den Antrieb, der Bachlauf findet in einem einfachen Blumenkasten (natürlich ohne Abflusslöcher!) Platz.

Wassermühle bauen

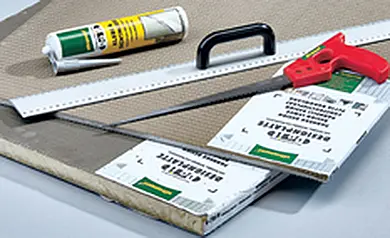

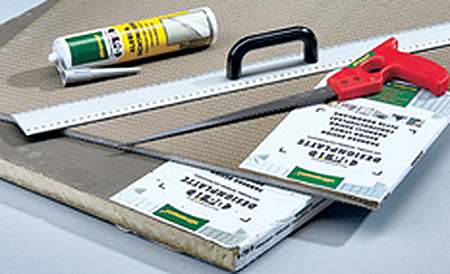

Da die Mühle sowohl drinnen als auch draußen funktionieren soll, haben wir bei der Konstruktion auf ein wetterfestes und wasserdichtes Gerüst geachtet. Der gesamte Rohbau besteht aus gewebearmierten und zementbeschichteten Leichtbauplatten von Ultrament, die sich sehr einfach mit der Handsäge oder einem Cuttermesser zuschneiden lassen. Für den Baukörper haben wir die Platten in 30 mm Dicke verwendet, die Dachelemente bestehen aus 6-mm-Material. Verklebt werden diese Platten mit einem speziellen Kartuschenklebstoff vom selben Hersteller.

Da die Wassermühle dauerhaft bestehen soll, haben wir den Baukörper des Mühlenhauses aus witterungsbeständiger Do-it-Designplatte von Ultrament aufgebaut, die in verschiedenen Materialstärken erhältlich ist. Mit der Säge oder einem Cuttermesser lässt sich die Sandwichplatte problemlos zuschneiden und mit der Do-it-Klebe-und-Dichtmasse schnell und einfach verkleben. Wer die Windmühle lieber verputzen möchte, kann dies mit dem wetterfesten Putzsystem Ultrament-Statt-Fliesen tun.

Mühlenhaus verkleiden

Aufwendiger und langwieriger als die Montage des Rohbaus ist die Verschalung. Diese haben wir als sogenannte Boden-Deckel-Schalung mit 30-3-5-mm-Rechteckleisten ausgeführt. Schneiden Sie hierzu den erforderlichen Winkel laut Bauplanangabe mit der Gehrungssäge zu. Da es sich um einen krummen Winkel handelt, der sich bei den meisten Gehrungssägen nicht fest einrasten lässt, haben wir einen 45°-Winkel vorgewählt und mit einer Zulage am Längsanschlag den gewünschten Winkel eingestellt. Schneiden Sie alle schrägen Schalungsleisten zunächst mit Überlänge zu, und kürzen sie anschließend auf Maß. Dann werden auf die Außen- und Innenecken der Fassade winklig (wasserfest) verleimte Leisten geklebt. Es folgt die gesamte Bodenschalung.

Viel Arbeit, aber auch einen besonderen Reiz stellt die Eindeckung aus handgeschlagenen Schindeln dar. Aus einseitig abgerundetem, 60 mm breitem Kiefer-Leimholz müssen Sie mit Kunststoffhammer und Messer mehr als 500 Schindeln schlagen und einzeln verkleben. Nachdem auch First- und Giebelblenden angebracht wurden, flämmen Sie mit der Lötlampe behutsam die Oberfläche an. Eine spätere Deckschicht aus Klarlack oder Epoxidharz macht das Dach witterungsstabil.

Technik hinter dem Mühlrad

Das Mühlenrad selbst ist sehr simpel konstruiert. Nachdem die Seitenelemente ausgeschnitten und die Schaufeln einseitig aufgeleimt wurden, fertigen Sie die Wellenhülse aus Kiefer-Rundholz. Eine an der Spitze abgefeilte Spanplattenschraube in der Mitte der Hülse fixiert später das Mühlenrad auf der abgeflachten 6-mm-Welle. Achten Sie darauf, die Welle rechts und links ausreichend lang überstehen zu lassen. Beim Verleimen dient die Welle als Zentrierhilfe. Wichtig für die Endmontage ist, die Wellenhülse so einzuleimen, dass Sie später mit einem Schraubendreher zwischen zwei Schaufeln an die Spanplattenschraube heranreichen. Jetzt müssen Sie noch den Antriebs-Bock und den Gegenlager-Bock montieren. Zwei Bundbuchsen aus Sinterbronze bilden die Gleitlager der Welle. Den Antrieb der Mühle haben wir mit folgenden Produkten für insgesamt rund 60 Euro von Conrad-Electronic realisiert:

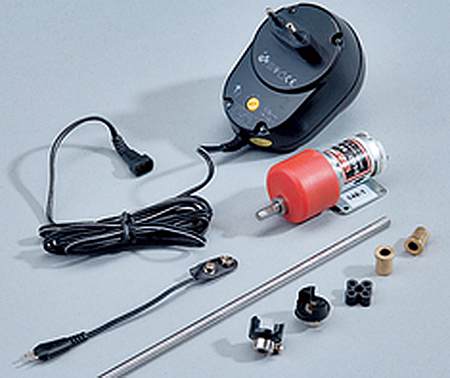

  • 1 x Getriebemotor, A-Nr: 22 23 74-31,
