Werkstattabsaugung selber bauen

In vielen Hobbywerkstätten fehlt sie völlig: die Staubabsaugung. Dabei werden inzwischen alle Holzstäube als kritisch und potenziell krebserregend eingestuft. Diese preiswerte Werkstattabsaugung ist daher unbezahlbar.

(1/16)
Foto: sidm / LD

Werkstattabsaugung selber bauen

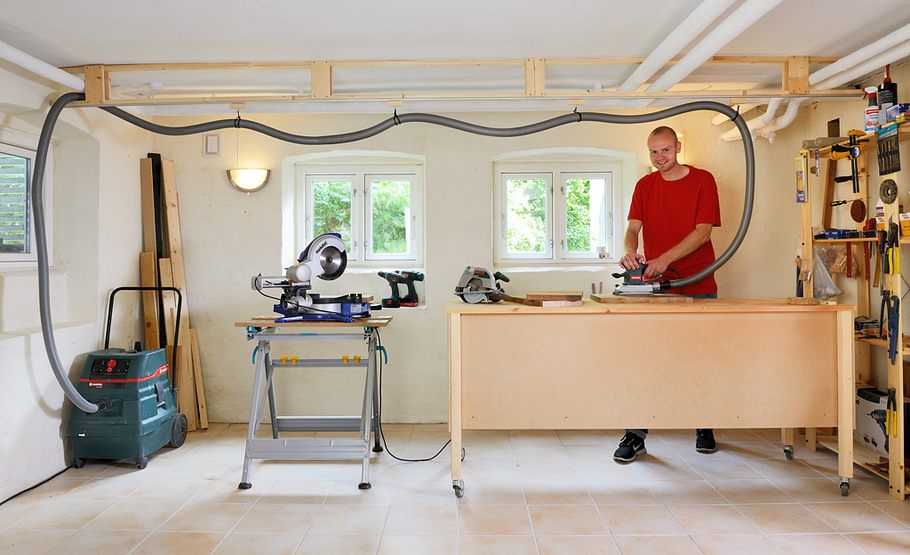

Eine Werkstattabsaugung von der Decke lässt viel Platz zum Arbeiten.

Foto: sidm / LD

Werkstattabsaugung selber bauen

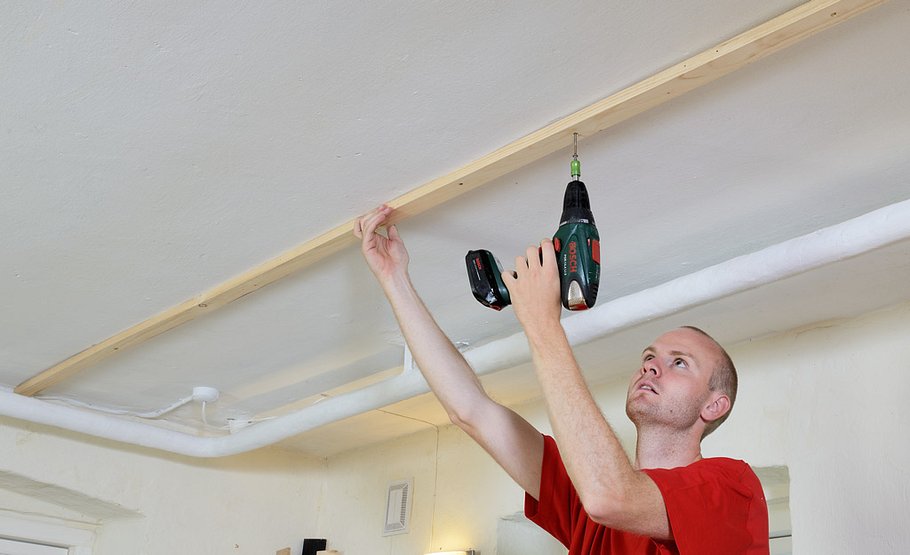

Bringen Sie an der Decke über die gesamte Raumlänge eine Dachlatte mit geeigneten Dübeln und Schrauben an.

Foto: sidm / LD

Werkstattabsaugung selber bauen

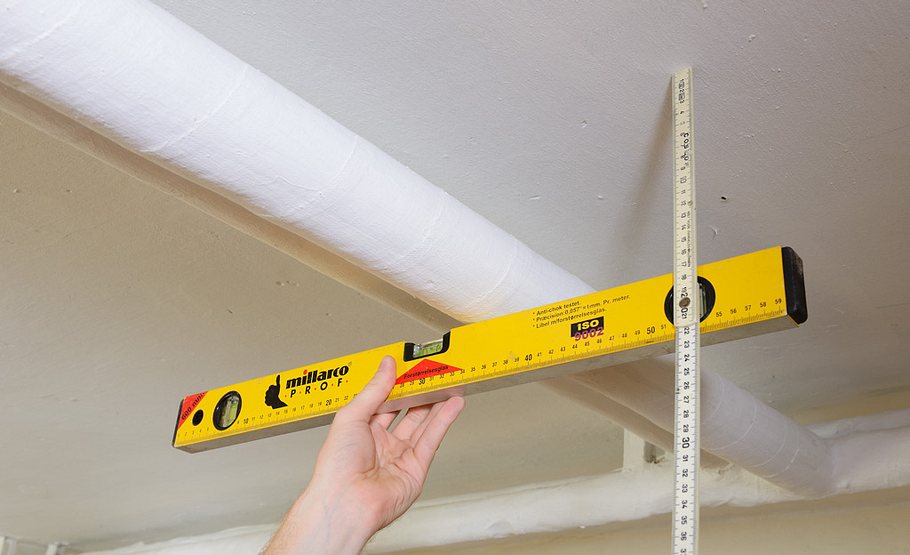

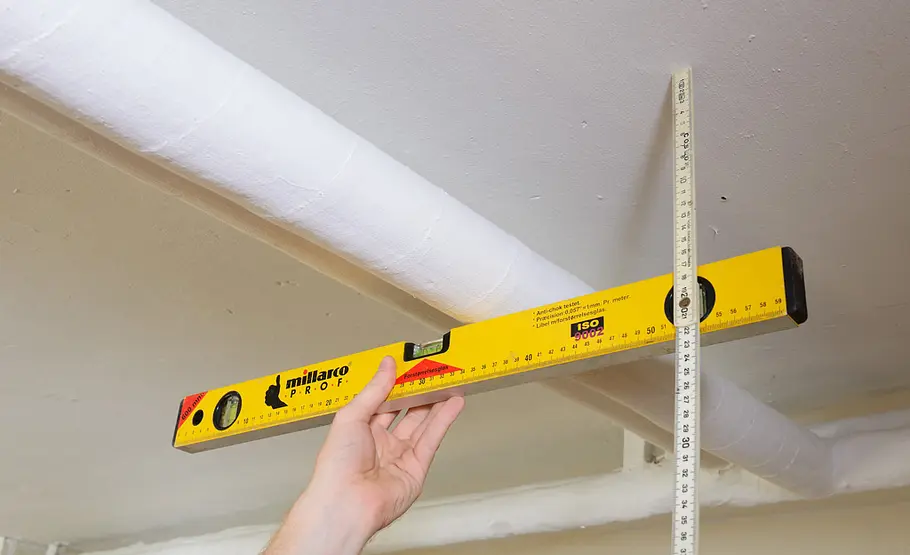

Bei unter der Decke verlaufenden Rohrleitungen zum Abhängen die erforderliche Länge der Laschen ausmessen.

Foto: sidm / LD

Werkstattabsaugung selber bauen

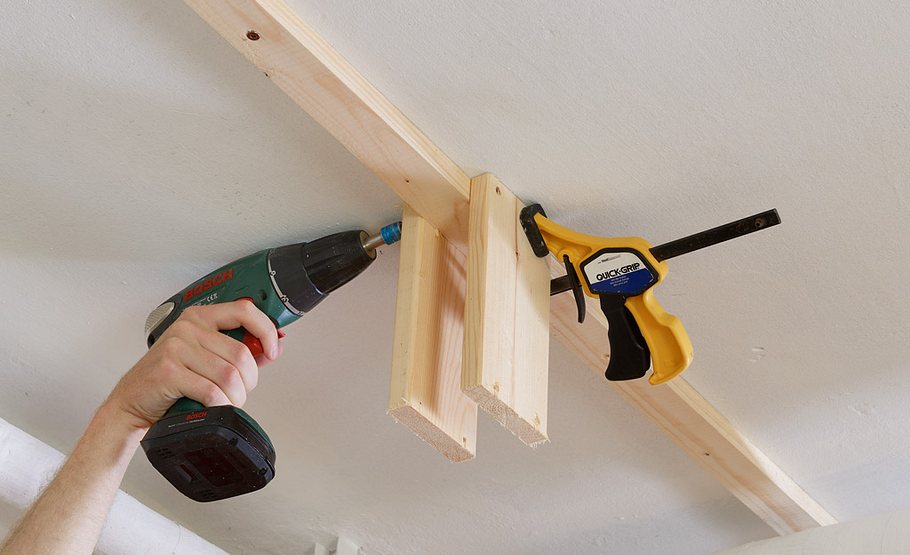

Diese schrauben Sie – im Abstand von etwa 80 bis 100 cm – jeweils rechts und links an die montierte Latte.

Foto: sidm / LD

Werkstattabsaugung selber bauen

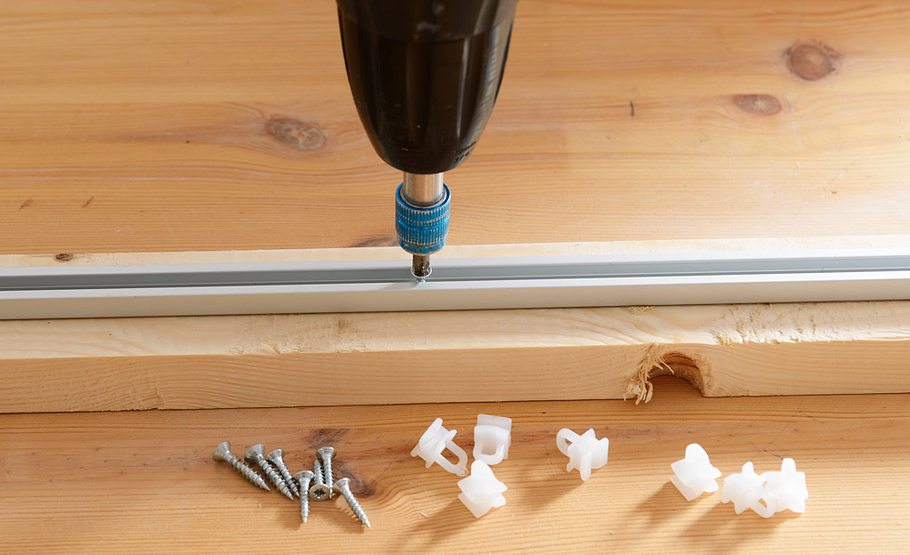

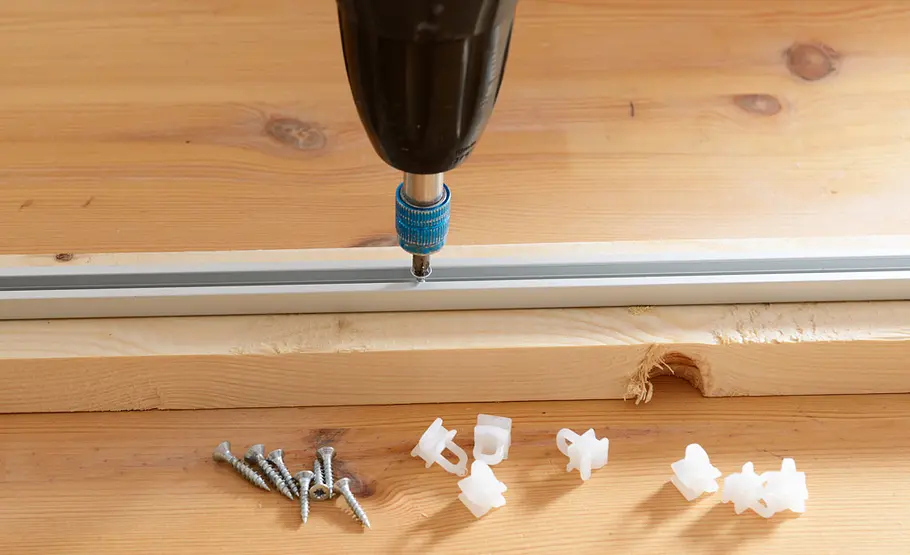

Nun eine einläufige Gardinenschiene auf die eigentliche Führungslatte schrauben.

Foto: sidm / LD

Werkstattabsaugung selber bauen

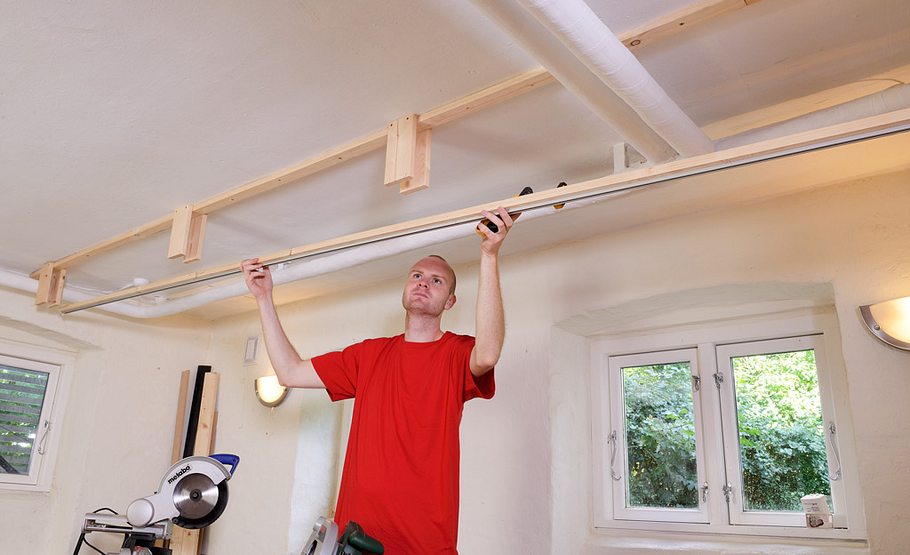

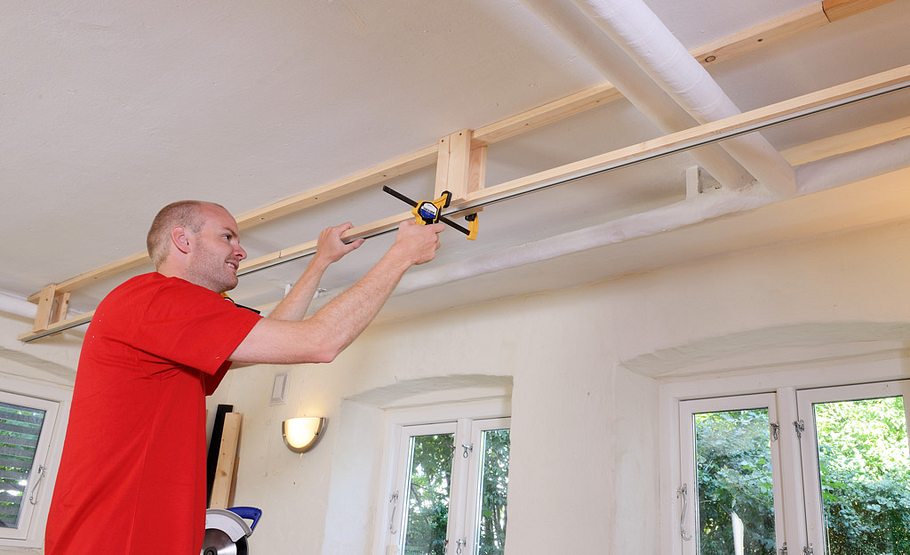

Jetzt wird die Latte zwischen die Laschen geschoben – am besten geht das zu zweit!

Foto: sidm / LD

Werkstattabsaugung selber bauen

Fixieren Sie sie zunächst mit Zwingen.

Praxistipp: Wenn die Führungslatte aus mehreren Teilen besteht, sollte der …

Foto: sidm / LD

Werkstattabsaugung selber bauen

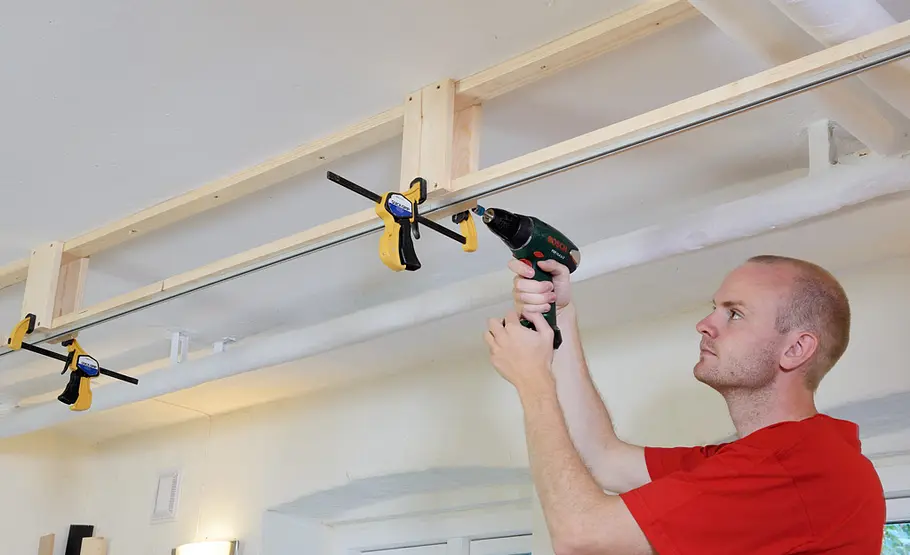

… Stoß von einer Lasche gestützt werden. Jetzt die Laschen mit der Führungslatte verschrauben.

Foto: sidm / LD

Werkstattabsaugung selber bauen

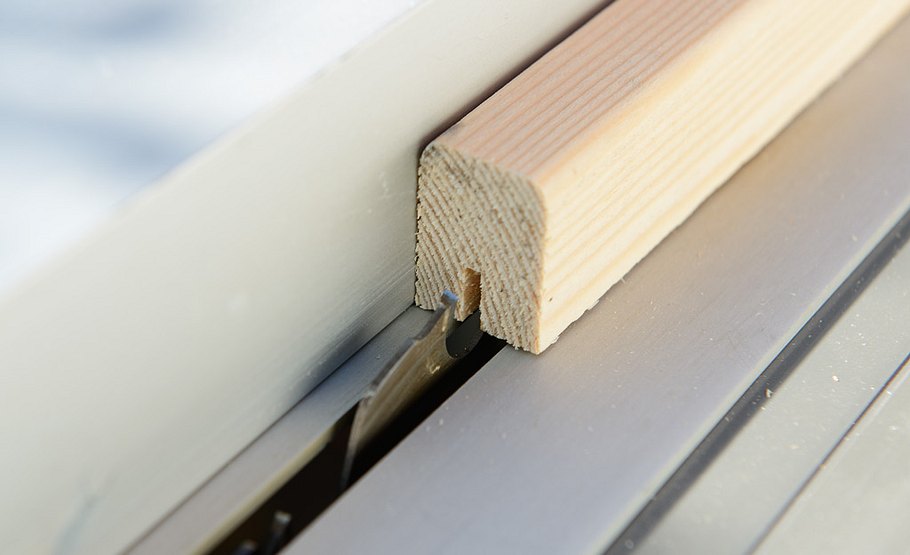

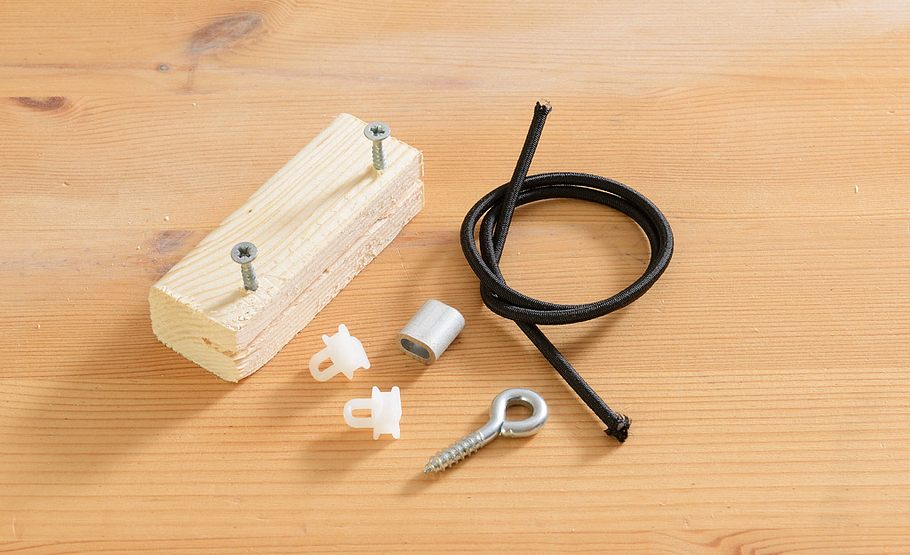

Die „Reiter“ bestehen jeweils aus einem Stück genutetem Holz. Idealerweise stellen Sie die Nut mit einer Kreissäge her.

Foto: sidm / LD

Werkstattabsaugung selber bauen

In die Nut werden die Ösen von zwei X-Gleitern für Gardinenschienen eingelassen und von der Seite verschraubt.

Foto: sidm / LD

Werkstattabsaugung selber bauen

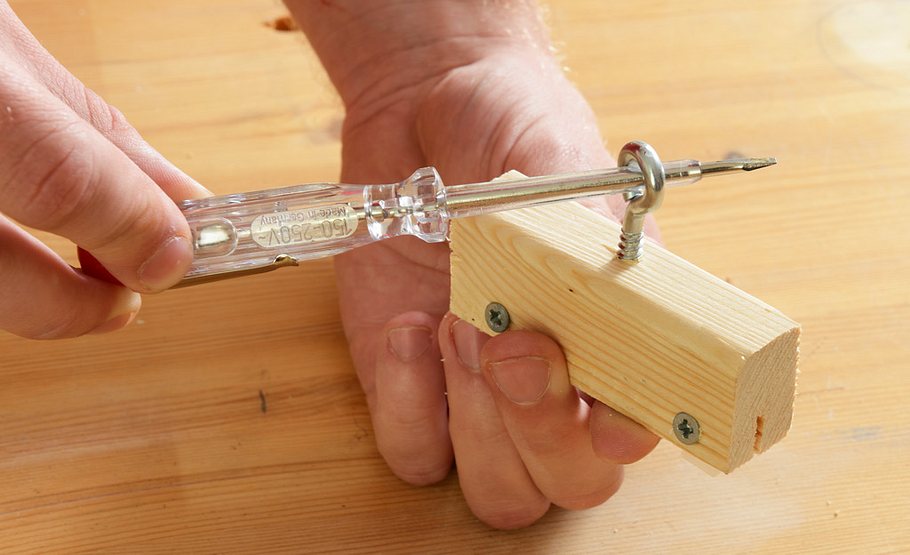

Auf der gegenüberliegenden Seite wird mittig eine Schrauböse eingedreht.

Foto: sidm / LD

Werkstattabsaugung selber bauen

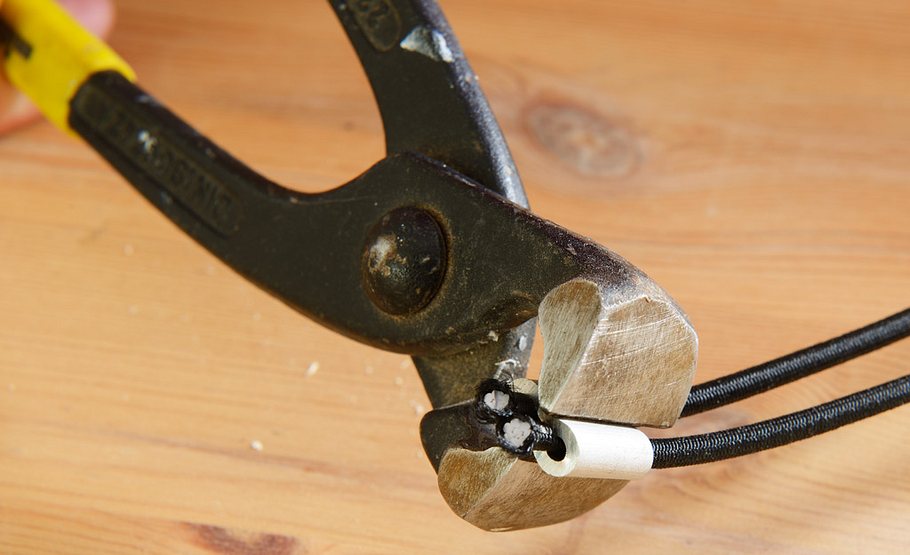

Ein dünnes Expanderseil verpressen Sie mit einer Alu-Presshülse zu einer Schlaufe – oder Sie verknoten einfach die Enden.

Foto: sidm / LD

Werkstattabsaugung selber bauen

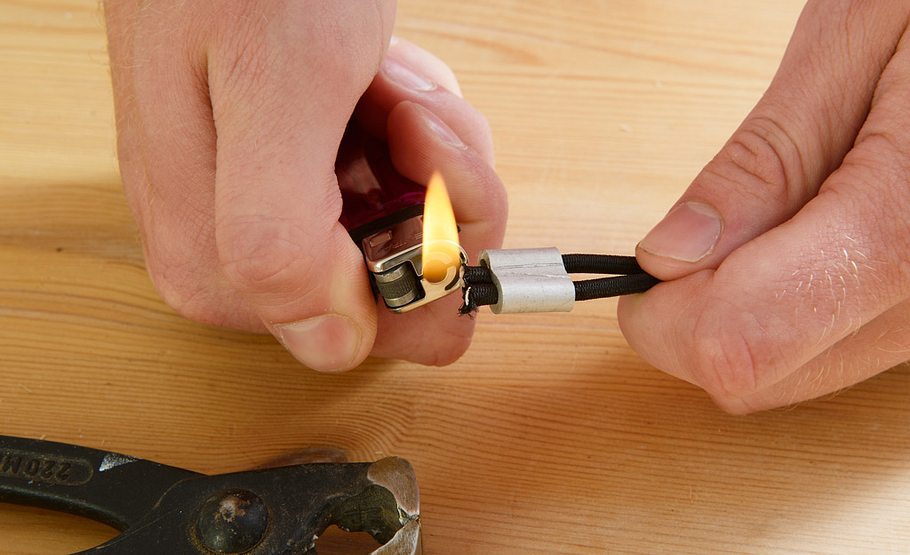

Wenn der geflochtene Textilmantel ausfranst, können Sie die Kunststofffasern mit dem Feuerzeug kurz verschmelzen.

Foto: sidm / LD

Werkstattabsaugung selber bauen

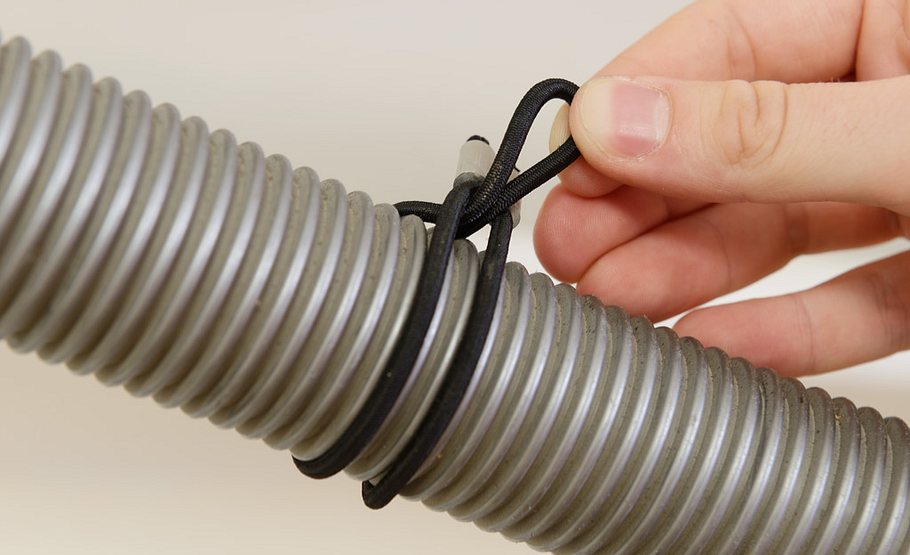

Die Schlaufe sollte so lang sein, dass sie sich gut um den Saugschlauch führen lässt und noch ausreichend Länge …

Foto: sidm / LD

Werkstattabsaugung selber bauen

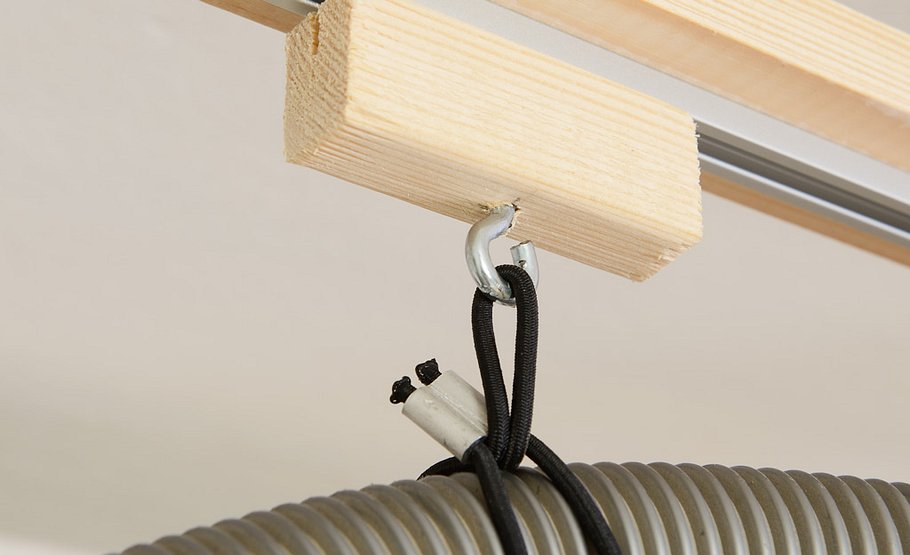

… übrig ist, um die durchgeführte Schlaufe in die aufgebogene Ösenschraube einzufädeln.

Foto: sidm / LD

Werkstattabsaugung selber bauen

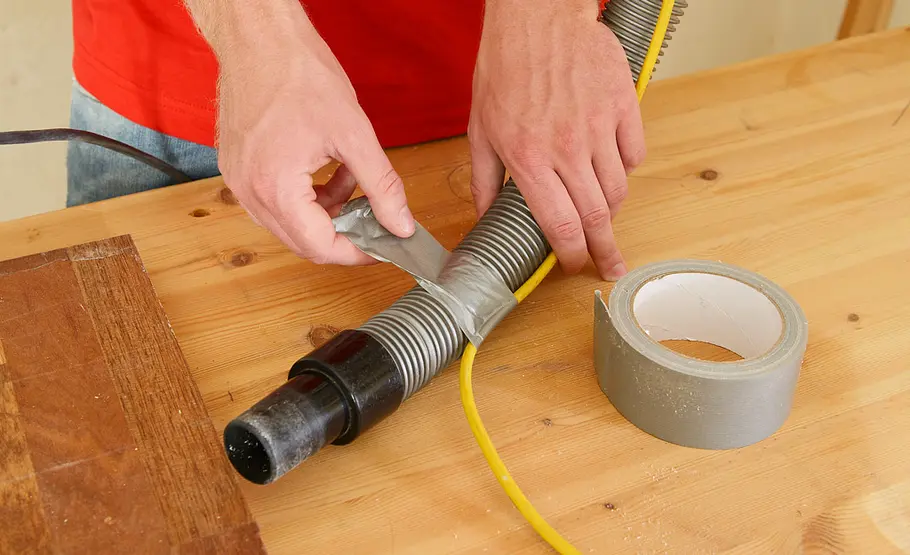

Der (verlängerte) Saugschlauch lässt sich auch mit einem Verlängerungskabel zum Anschluss des Werkzeugs versehen.

Checkliste Werkzeug

  • Akku-Bohrschrauber

  • Eisensäge

  • Kreissäge

  • Schlagbohrmaschine

  • Schraubendreher

  • Stichsäge

  • Wasserwaage

  • Zange

  • Zwingen

Manchmal ist es einfach Unwissenheit, die dazu führt, dass man sich über Jahre einem unnötigen Gesundheitsrisiko aussetzt. Und es sind gerade Hobby-Tischler mit kleinen Werkräumen, die hier besonders gefährdet sind, da sie keine berufsgenossenschaftlichen Standards erfüllen müssen. Dabei ist es oft so einfach und – wie hier sogar preiswert –, die Staubbelastung wenigstens auf ein Mindestmaß zu reduzieren.

Werkstattabsaugung mit Verlängerung

Kernstück sollte dabei stets ein Werkstattsauger mit vernünftigem Filterelement sein. Um den Leistungsabfall beim Absaugen zu reduzieren, sind Modelle mit automatischer Filterreinigung sinnvoll. Durchaus brauchbare Geräte gibt es schon für weniger als 200 Euro. Für die hier gebaute Saugschlauchführung ist außerdem eine Schlauchverlängerung erforderlich, schließlich soll der Schlauch knapp unter der Decke vom Aufstellort des Saugers zu jedem beliebigen Punkt entlang der Führungsschiene reichen.

Wekstattabsaugung

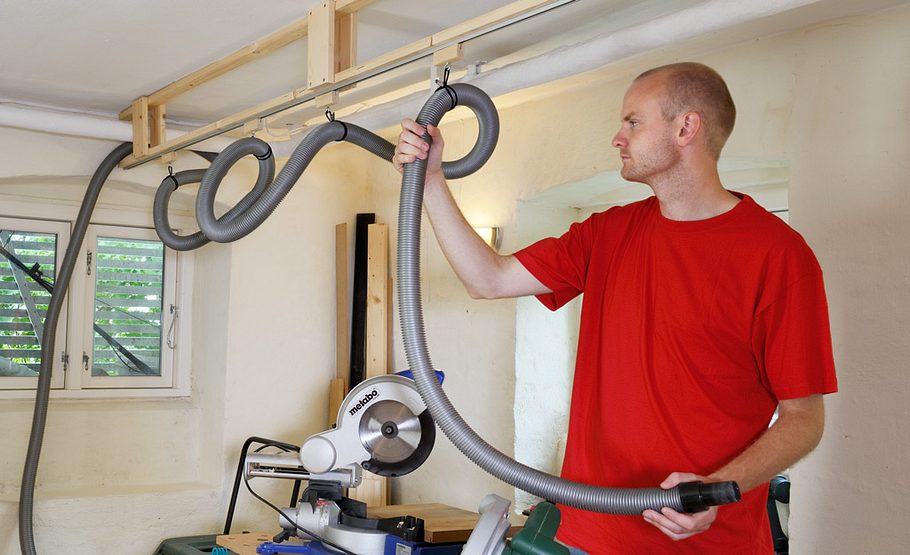

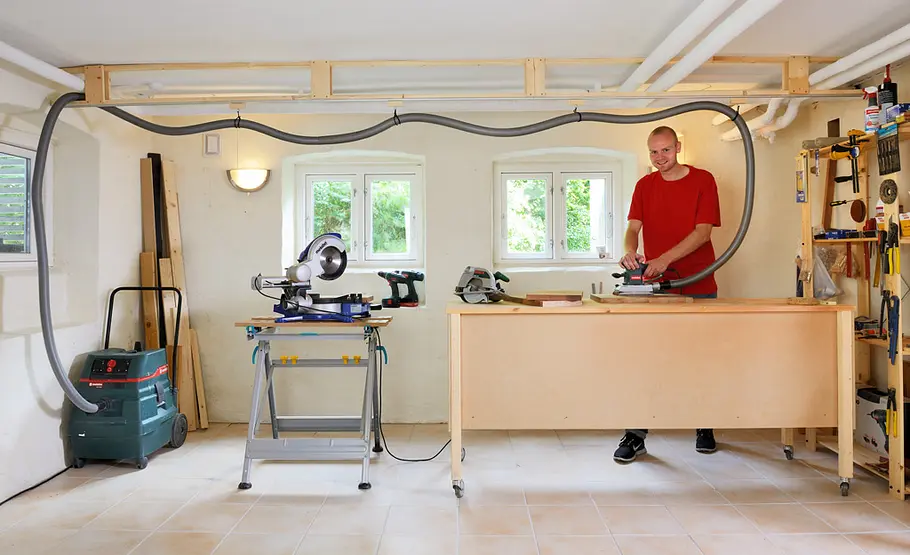

Der Sauger parkt in der Raumecke. Der an Reitern befestigte Schlauch wird so weit wie nötig ausgezogen. Foto: sidm / LD

Sinnvoll ist dabei auch die Nutzung der staubsaugereigenen Automatiksteckdose: Ein daran angeschlossenes Werkzeug startet beim Einschalten den Sauger gleich mit – und schaltet ihn bei Nichtgebrauch wieder aus. Daher empfehlen wir, parallel zum Schlauch ein Verlängerungskabel zu führen, an dem Sie das Elektrowerkzeug anschließen. Die Kupplung sollte jedoch am vorderen Reiter in Deckennähe enden, damit dort auch das Anschlusskabel des Geräts untergebracht werden kann. Mit einem Klettband können Sie überschüssiges Kabel dort fixieren.
