Garten-Steckdose

Für den Elektrogrill auf der Terrasse, zum Betrieb des Rasenmähers oder für die stimmungsvolle Gartenleuchte benötigen Sie im Garten eine Steckdose: Anders als in Wohnräumen werden Außensteckdosen immer noch nicht standardmäßig eingeplant – dabei ist der Bedarf (an der Garage, Terrasse, Kellereingang, ...) doch offensichtlich! Was Sie zur Sicherheit von Gartensteckdosen wissen müssen und wie Sie eine Gartensteckdose selber bauen, erfahren Sie hier.

(1/13)
Garten-Steckdose

Gartensteckdose bauen

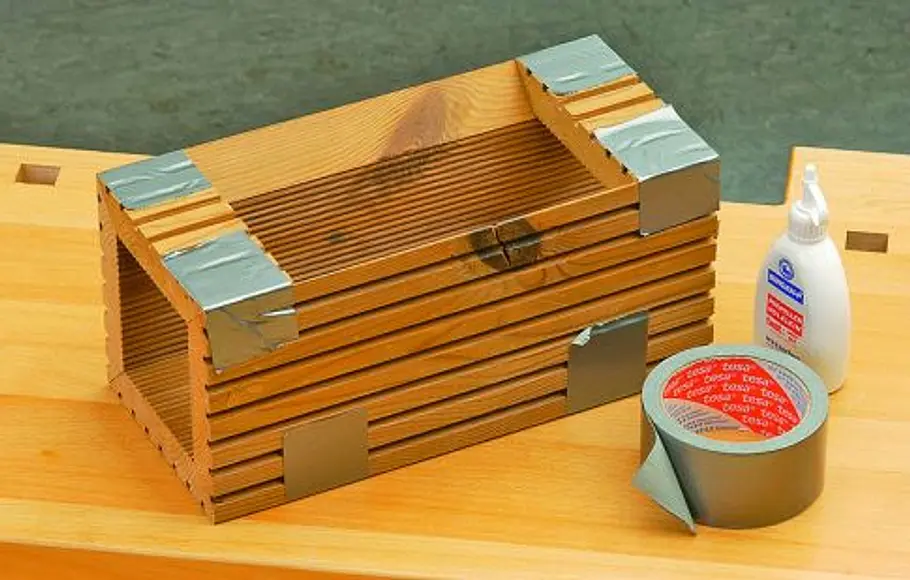

Die Konstruktion des Steckdosengehäuses gleicht der der Leuchten. Die auf Gehrung geschnittenen Seiten mit Hilfe von Gewebeband verleimen.

Garten-Steckdose

Gartensteckdose bauen

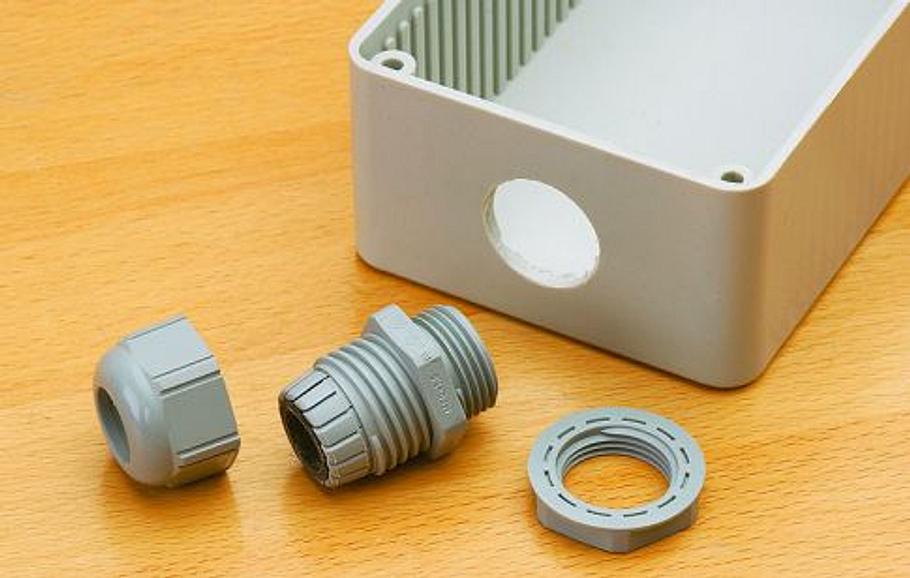

Die Steckdosen haben wir in einem sogenannten Euro-Gehäuse montiert. Das Erdkabel wird durch eine solche Verschraubung hineingeführt.

Garten-Steckdose

Gartensteckdose bauen

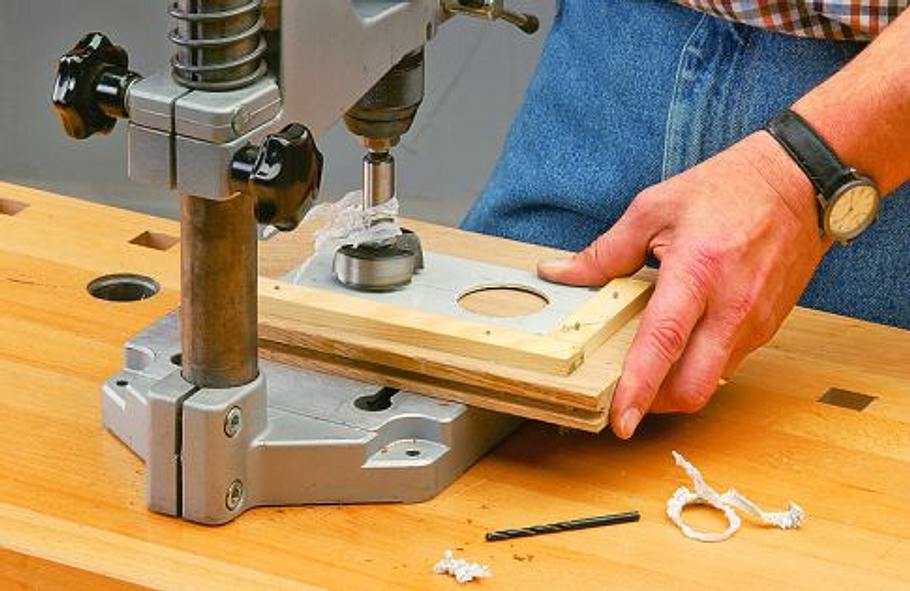

In den Deckel 45-mm-Löcher für die Steckdosen mit dem Forstnerbohrer einbringen. Die Bohrlehre aus Restholz hilft, das Werkstück zu halten.

Garten-Steckdose

Gartensteckdose bauen

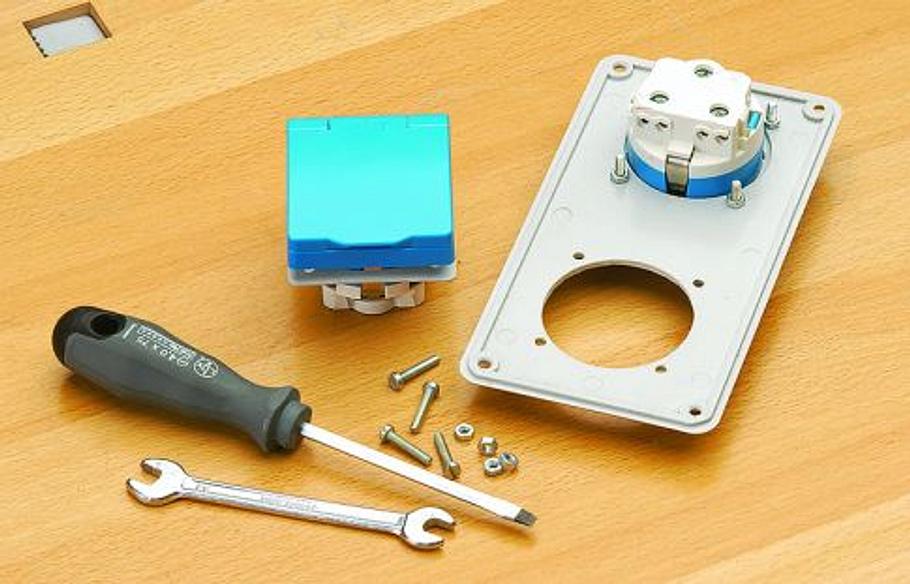

Steckdosen in die Löcher einsetzen. Montieren Sie sie auf der Rückseite mit Schrauben und Muttern in den vorgebohrten 4-mm-Löchern.

Garten-Steckdose

Gartensteckdose bauen

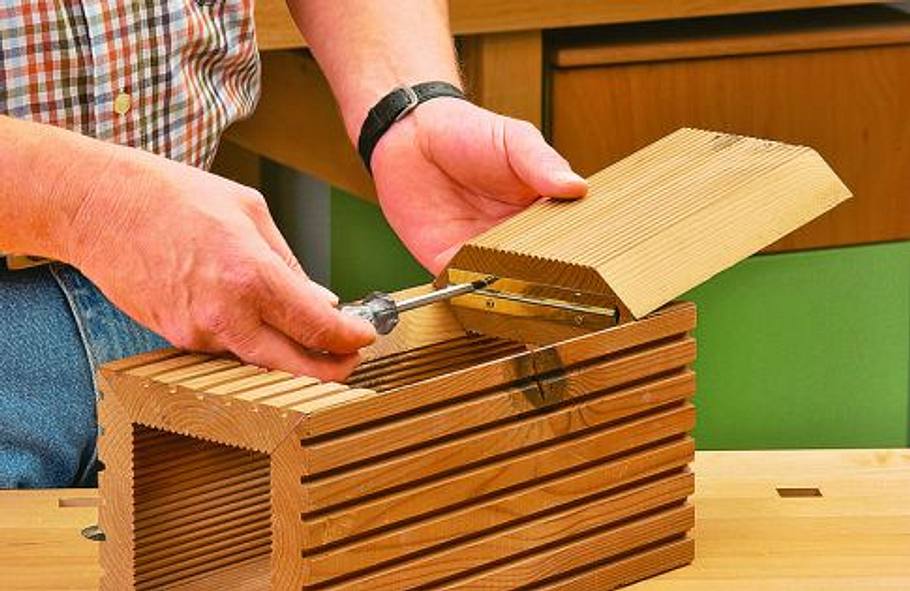

Die Klappe am Klavierband und die beiden 50-mm-Teile aus einem der 300-mm-Stücke schneiden. Für das Scharnier noch etwas kürzen.

Garten-Steckdose

Gartensteckdose bauen

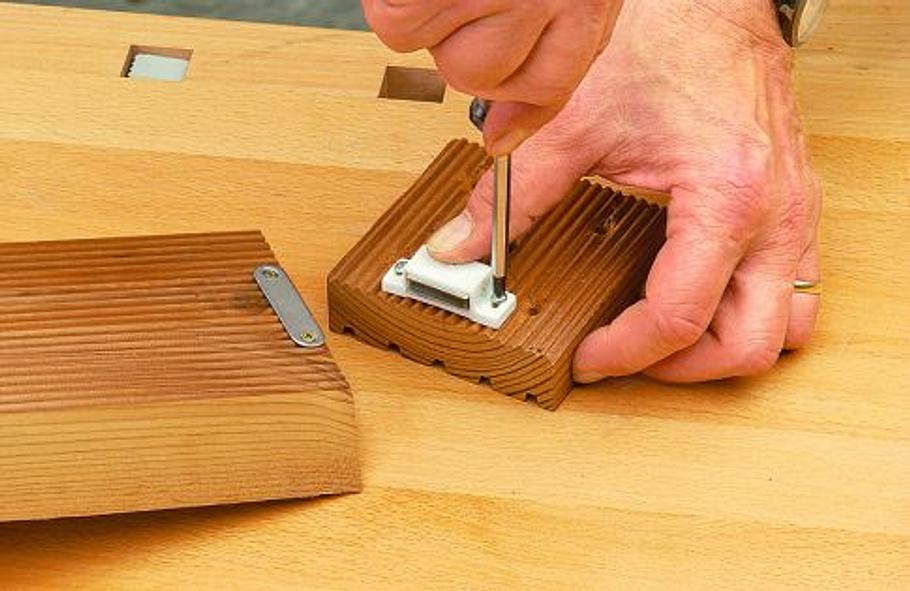

Obere Grundplatte vorbohren (s. Bild 11) und Löcher ansenken. Magnetschnäpper montieren, dessen Gegenstück Sie an der Klappe anbringen.

Garten-Steckdose

Gartensteckdose bauen

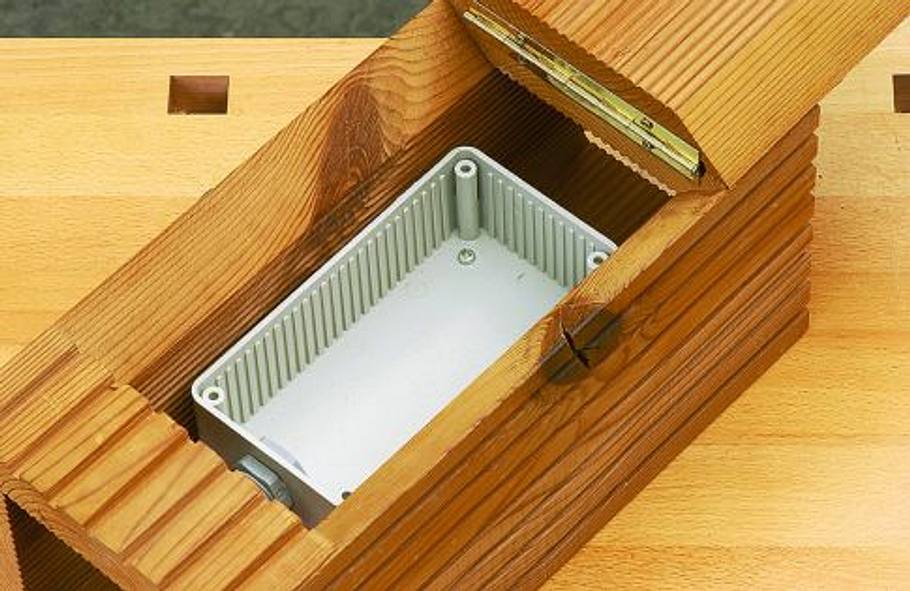

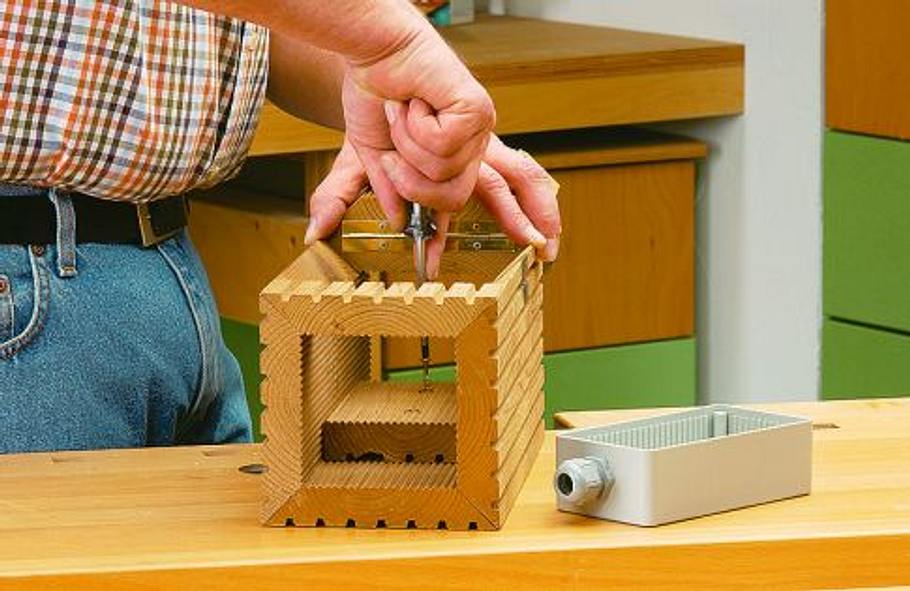

Das Euro-Gehäuse sitzt auf einer Aufdoppelung, die Sie von oben auf die Rückwand der Säule schrauben. Die Löcher vorbohren und ansenken.

Garten-Steckdose

Gartensteckdose bauen

Gehäuse auf der Aufdoppelung montieren. Die Alu-Profile aufkleben und den Alu-Deckel montieren, wie schon bei den Leuchten gezeigt.

Garten-Steckdose

Gartensteckdose bauen

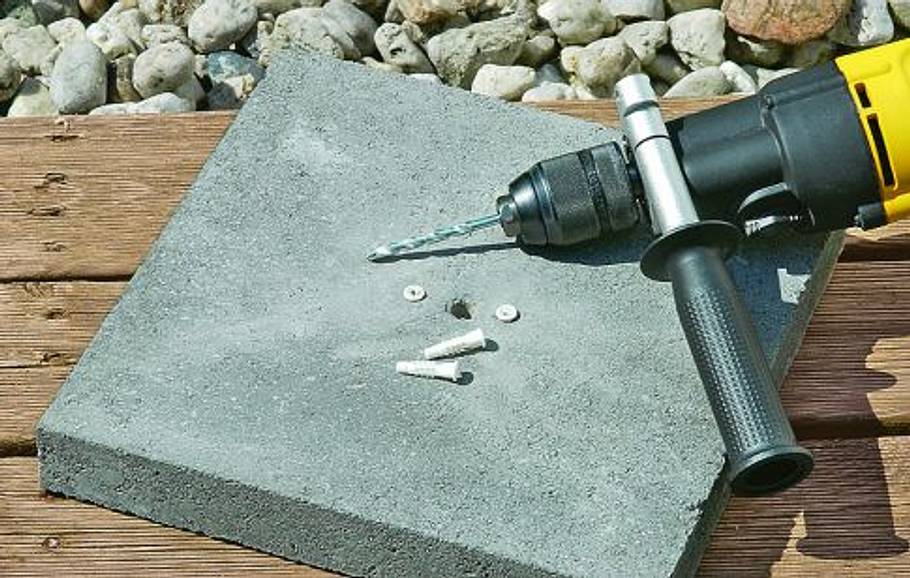

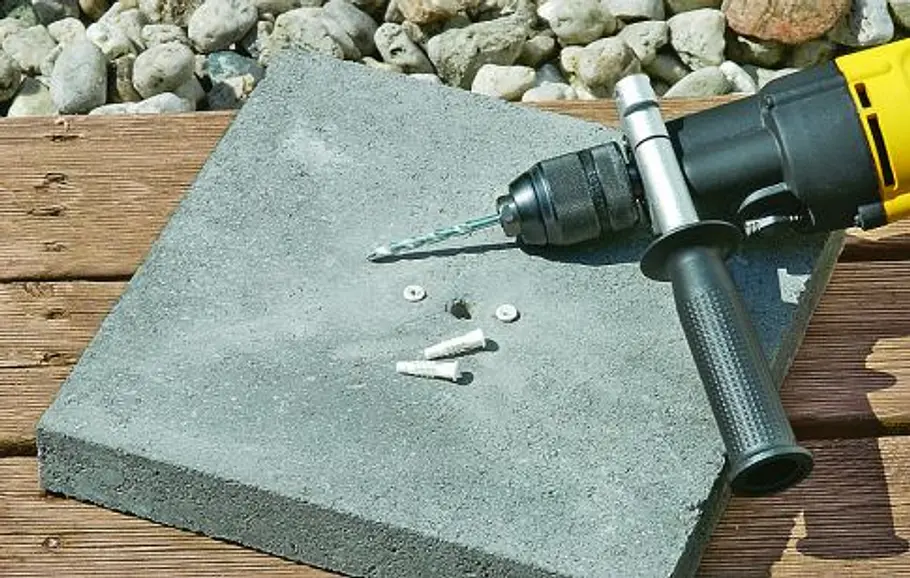

Bohren Sie in die Beton-Gehwegplatte, die als Fundament dient, mittig ein 12-mm-Loch fürs Kabel, daneben 6-mm-Löcher für die Dübel.

Garten-Steckdose

Gartensteckdose bauen

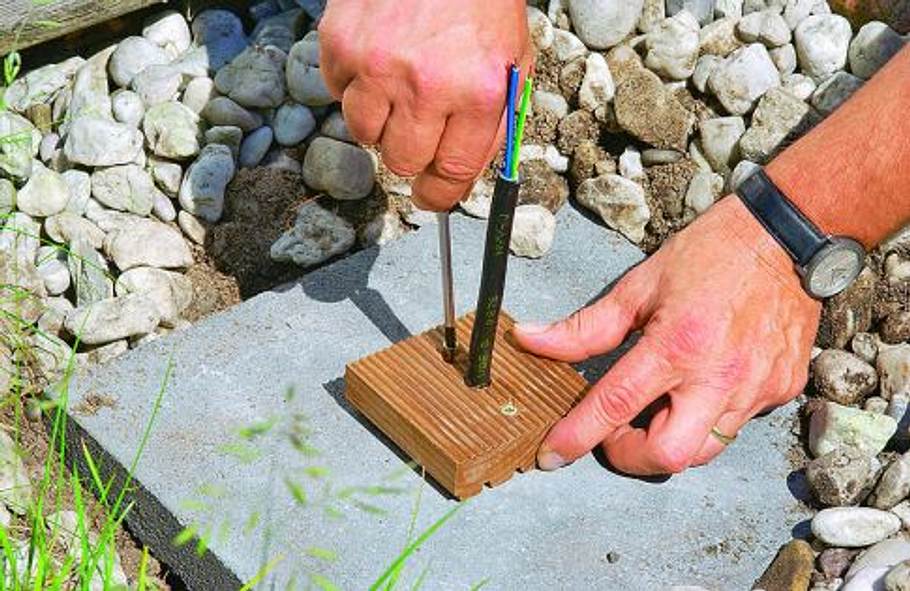

Führen Sie das Kabel durch die Beton- und die dafür ebenfalls vorgebohrte untere Grundplatte, und verschrauben Sie diese in den Dübeln.

Garten-Steckdose

Gartensteckdose bauen

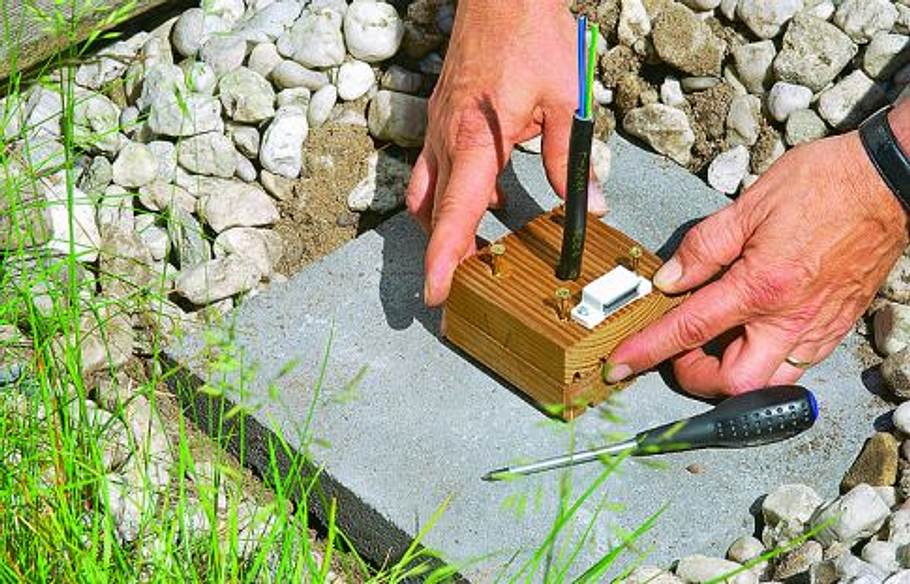

Nun setzen Sie die obere, ebenfalls mit einem 12er-Loch und vier 4-mm-Löchern vorgebohrte Grundplatte auf, verschrauben sie und führen ...

Garten-Steckdose

Gartensteckdose bauen

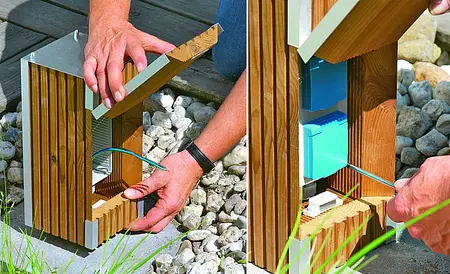

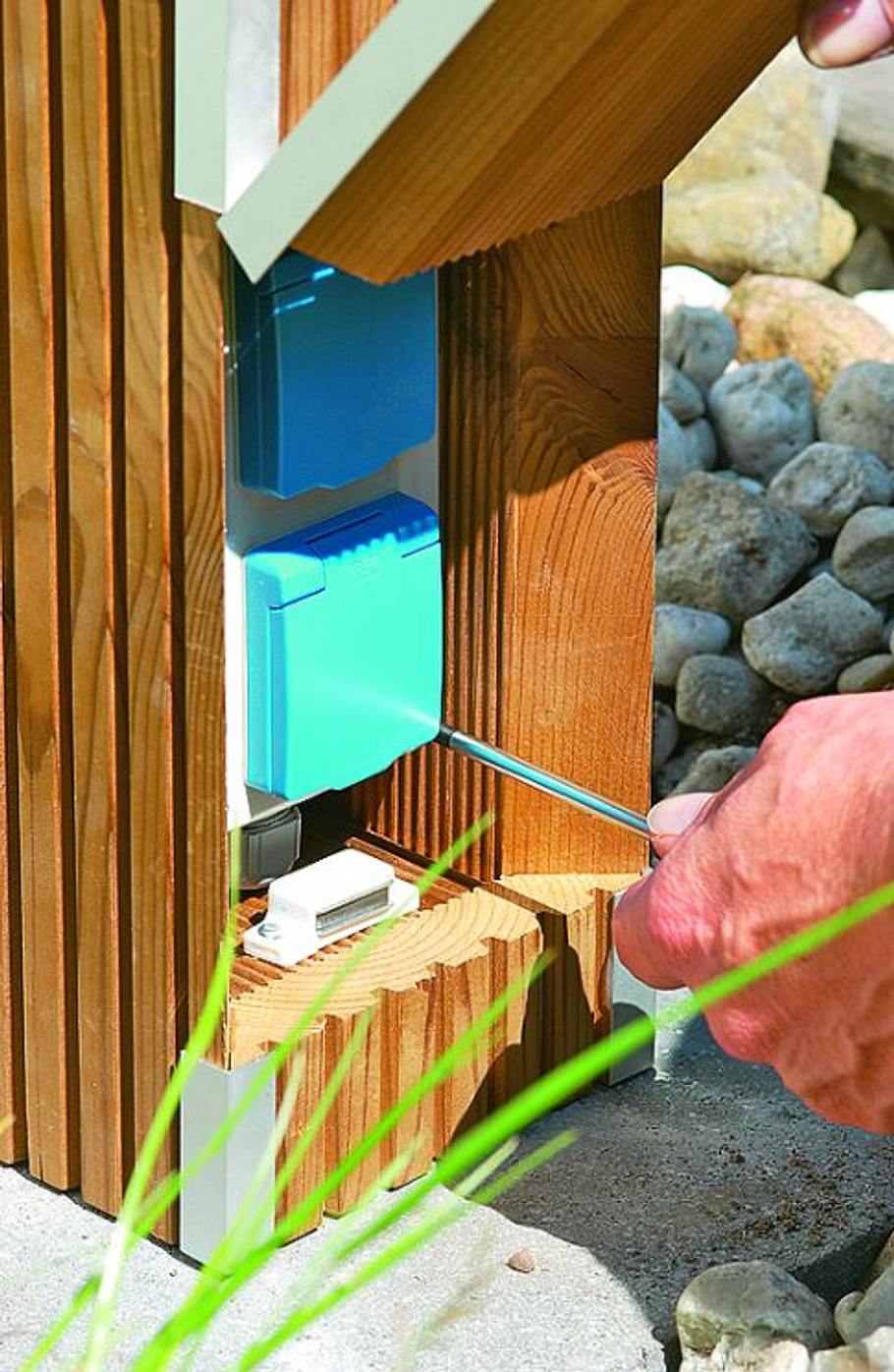

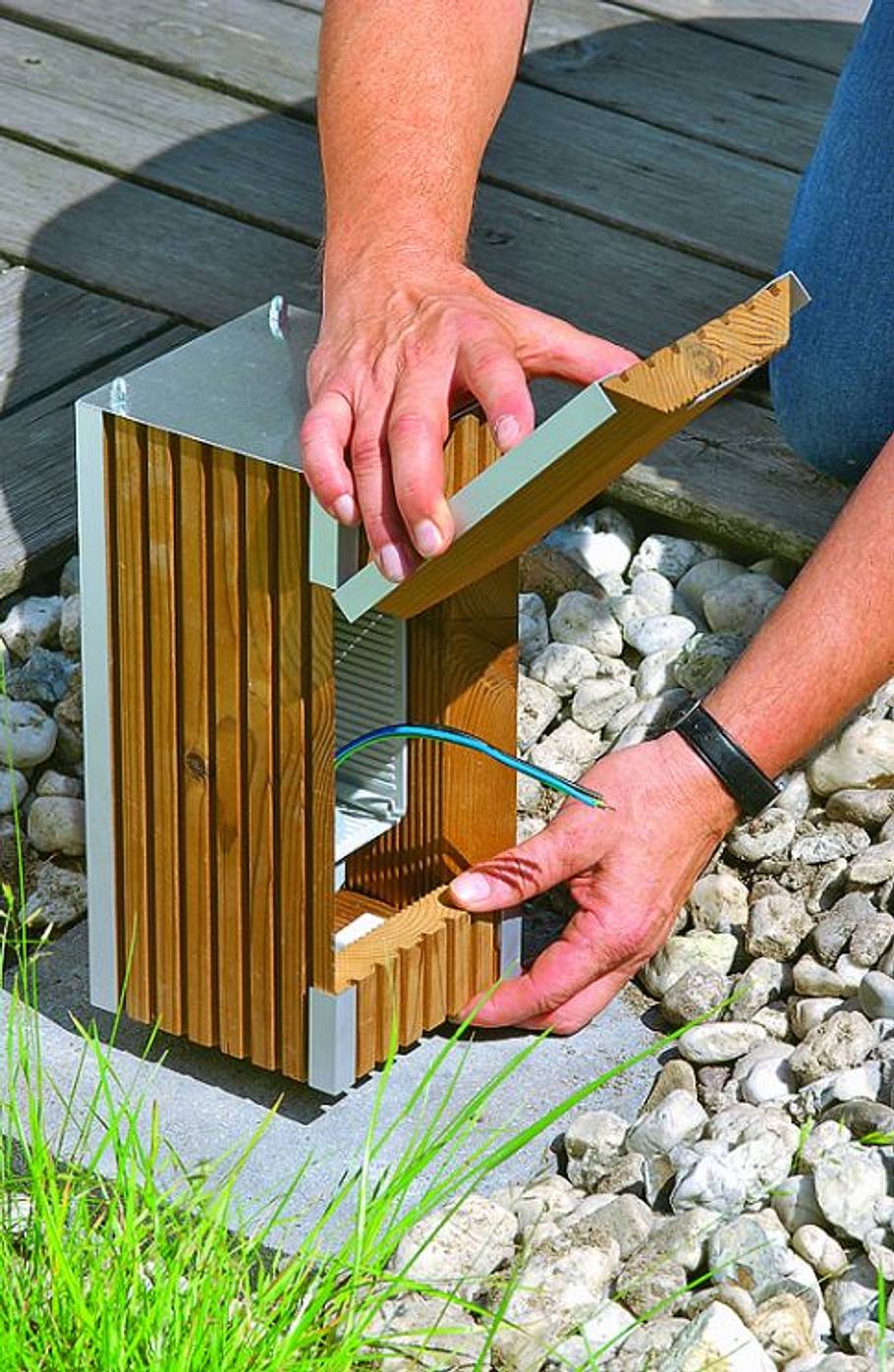

... das Kabel in das Gehäuse ein. Die Säule aufsetzen und vor dem Verschrauben von außen an der Grundplatte das Kabel an die untere Steckdose anschließen.

Garten-Steckdose

Gartensteckdose bauen

Dann den Euro-Gehäuse-deckel aufschrauben.

Das Thema "Strom im Garten" ist immer auch unter dem Sicherheitsaspekt zu betrachten: Da der Garten als "Feuchtraum" gilt und Nässe und Strom "natürliche Feinde" sind, gilt es hier besonders vorsichtig zu sein. Wenn Sie sich die Installation einer Gartensteckdose nicht zutrauen, überlassen Sie die Arbeit einem Elektriker.

Den Elektriker benötigen Sie auch, wenn noch überhaupt kein Stromanschluss im Garten liegt, den Sie für die weiteren Gartensteckdosen anzapfen könnten. Dann muss ein Stromkabel aus einer Abzweigdose im Hausinneren durch die Fassade verlegt werden – ein Job für den Handwerker. Von dieser Master-Außensteckdose können Sie dann alle weitere Gartensteckdosen mit elektrischer Energie versorgen. Vorteil: Zur Absicherung des Garten-Stromkreises benötigen Sie nur einen FI-Schutzschalter im Sicherungskasten. Auch bei längerer Abwesenheit können Sie mit einem Handgriff, den gesamten Garten spannungsfrei schalten!

Gartensteckdose: Erdspieß oder Energiesäule?

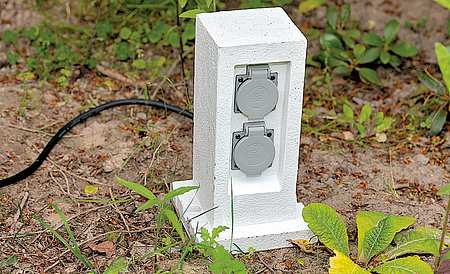

Im Gartenmarkt werden vor allem zwei Varianten von Gartensteckdosen angeboten: Erdspieße mit fest montierter Zuleitung oder Energiesäulen, die zum Teil nüchtern-modern daherkommen oder naturidentisch als Stein, Baumstumpf sowie als Gartenskulptur getarnt sind. Der Erdspieß ist "anschlussfertig": Diese einfache Gartensteckdose verfügt in der Regel über ein sehr kurzes wasserdichtes Kabel mit Schuko-Stecker am einen und eine Zweifachsteckdose mit Klappdeckel am anderen Ende. Der Erdspieß wird in relativer Nähe zur Außensteckdose einfach in den Boden gesteckt – die Montage auf Pflasterflächen ist nicht möglich.

Energiesäulen für den Garten haben meist kein fest montiertes Kabel, da die nötige Länge bei jedem Gartenbesitzer sehr unterschiedlich ausfällt. Zum Anschluss an den Stromkreis dürfen nur Kabel für den Außenbereich verwendet werden, die mindestens mit IP44 gekennzeichnet sind, also spritzwassergeschützt sind. Feste Gartensteckdosen werden in der Regel auf einem kleinen Betonsockel montiert. Vorteil: In dem Gehäuse haben unter Umständen auch Zeitschaltuhr oder Funkschalter Platz!

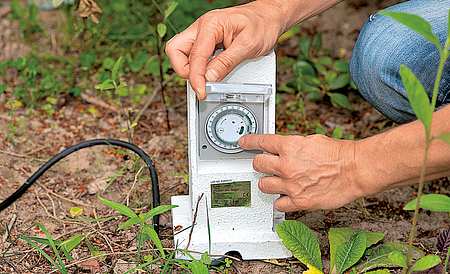

Mit der Gartensteckdose GL 40T bietet Conrad eine dezente Anschlussbox für den Garten an, die zudem mit einer Zeitschaltuhr die Steuerung der angeschlossenen Geräte und Leuchten ermöglicht. Die rund 35 Euro teure Doppelsteckdose ist spritzwassergeschützt und kann fest im Garten eingebaut werden, auch die Zeitschaltuhr mit Tagesprogramm (Mindestschaltzeit 15 Minuten) ist mit einer Plexiglasklappe gegen die Witterung geschützt. Die Gartensteckdose wird mit einer drei Meter langen Gummianschlussleitung geliefert, insgesamt können elektrische Verbraucher bis zu einer Leistung von 3500 Watt angeschlossen werden.

Gartensteckdose bauen

Die Anleitung oben zeigt Schritt für Schritt, wie Sie eine Gartensteckdose selbst bauen und fachgerecht anschließen. Wichtig ist in jedem Fall, dass alle verbauten Teile, wie Leitungen, Steckdosen, Stecker usw. für eine dauerhafte Anwendung im Garten zugelassen sind: Sie müssen dauerhaft Wasser (Erdfeuchte, Spritzwasser, Regen), hohen Temperaturschwankungen (Hitze und Frost) sowie mechanischen Belastungen (Anprall, Verschmutzungen) standhalten. Mindestanforderung für Elektroartikel im Außenbereich ist die IP44.

Wenn Sie eine Gartensteckdose bauen, sollten Sie die Sicherheitshinweise aus dem Video beachten:

JW Video Platzhalter
Zustimmen & weiterlesen
Um diese Story zu erzählen, hat unsere Redaktion ein Video ausgewählt, das an dieser Stelle den Artikel ergänzt.

Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.

Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.

Weitere Informationen dazu in unserer Datenschutzerklärung.

Was bedeutet das Kürzel IP44? IP ist die Abkürzung für International Protection Marking. Die zweistellige Ziffer gibt den Grad des Schutzes vor Feuchtigkeit und Verschmutzung an. Die Skala reicht jeweils von 0 = gar kein Schutz bis zu 6 = vollständiger Schutz. Dabei informiert die erste Ziffer darüber, wie gut der elektrische Gerät (oder Bauteil) vor ungewollten Berührungen oder dem Eindringen von Fremdkörpern geschützt ist. Die zweite Ziffer bewertet die Wasserdichtigkeit. Je höher die Zahl, desto besser, IP44 ist die Mindestanforderung als Elektroinstallationen im Garten!
