Bauplan: Spielhaus selber bauen
Unser Bauplan-Thema (SE 08/2009) beweist, wie viele Spielmöglichkeiten ein selbst gebautes Kletterhaus bietet. Das Spielhaus auf Stelzen besitzt eine Rutschstange und eine geheime Falltür.
Die genannten Produkte wurden von unserer Redaktion persönlich und unabhängig ausgewählt. Beim Kauf in einem der verlinkten Shops (Affiliate Link bzw. mit Symbol) erhalten wir eine geringfügige Provision, die redaktionelle Selektion und Beschreibung der Produkte wird dadurch nicht beeinflusst.
Spielhaus bauen: Schritt 1 von 11

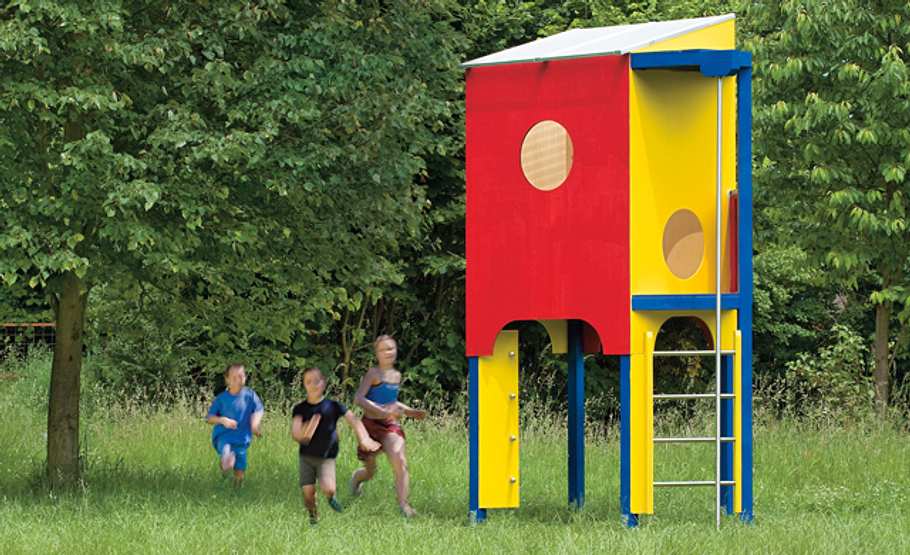

Das Kletterhaus hebt sich bunt lackiert vom Grün des Gartens ab. Der richtige Holzschutz ist wichtig, damit Ihre Kinder lange Freude am Kletterhaus haben.
Spielhaus bauen: Schritt 2 von 11

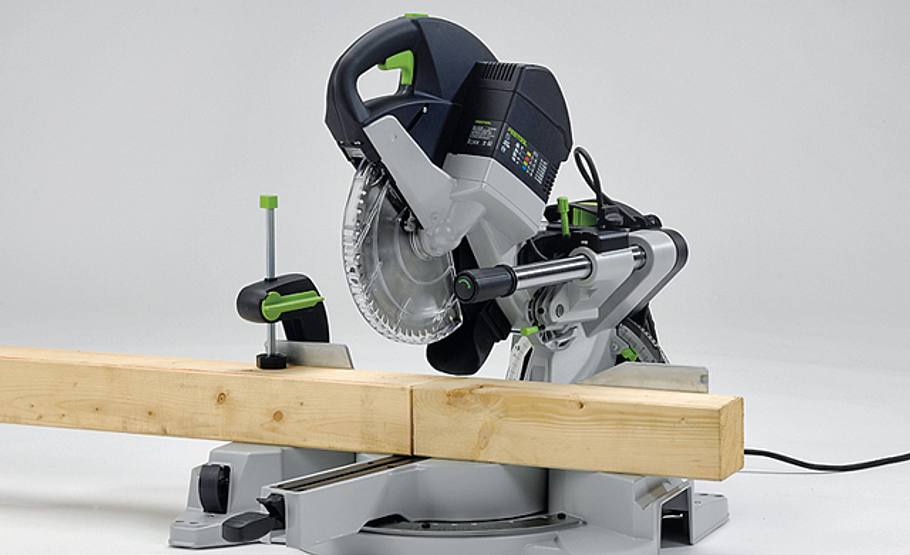

Die Balken des Spielhauses längen Sie am einfachsten mit der Kappsäge ab – die Ständer mit Übermaß.
Spielhaus bauen: Schritt 4 von 11

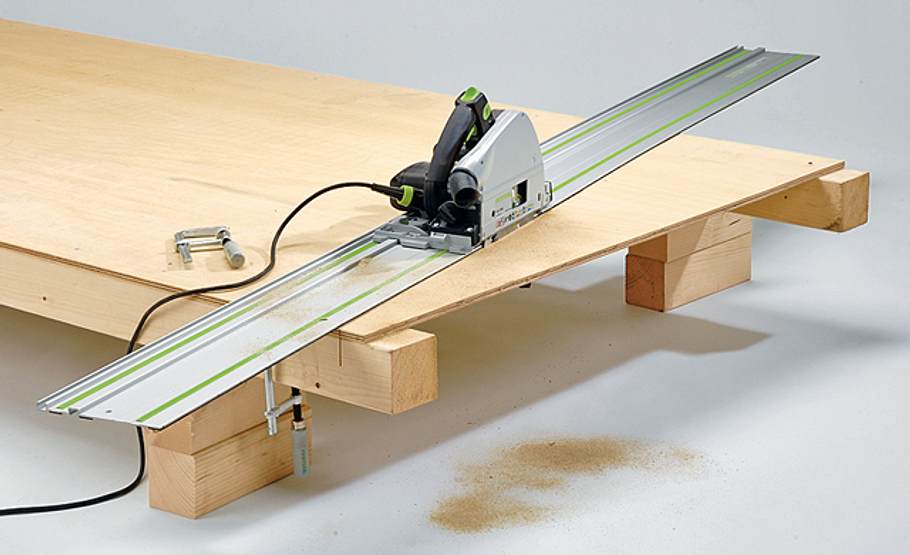

Die Neigung des Pultdachs schneiden Sie mit der Handkreissäge an einer Führungsschiene.
Spielhaus bauen: Schritt 5 von 11

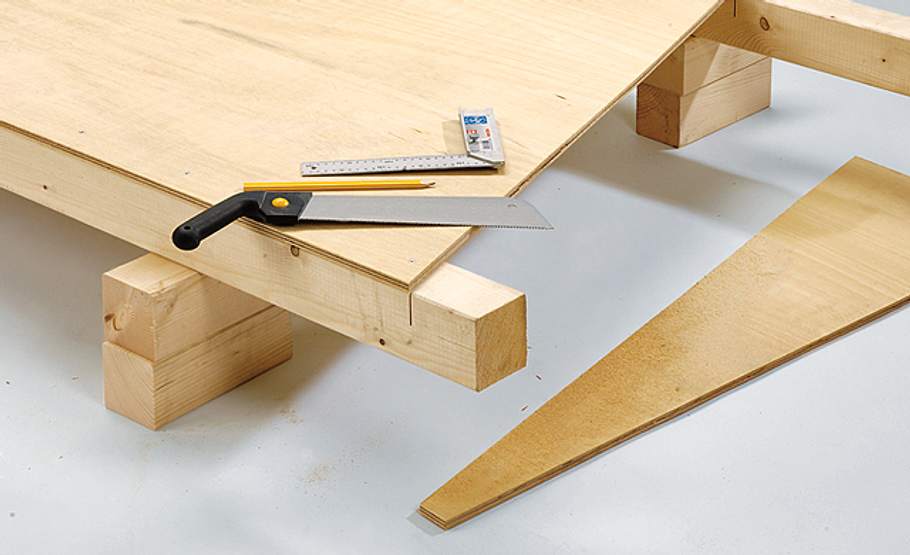

Da Sie mit der zur Verfügung stehenden Schnitttiefe die Balken nur anschneiden, sägen Sie diese anschließend mit der Handsäge durch.
Spielhaus bauen: Schritt 6 von 11

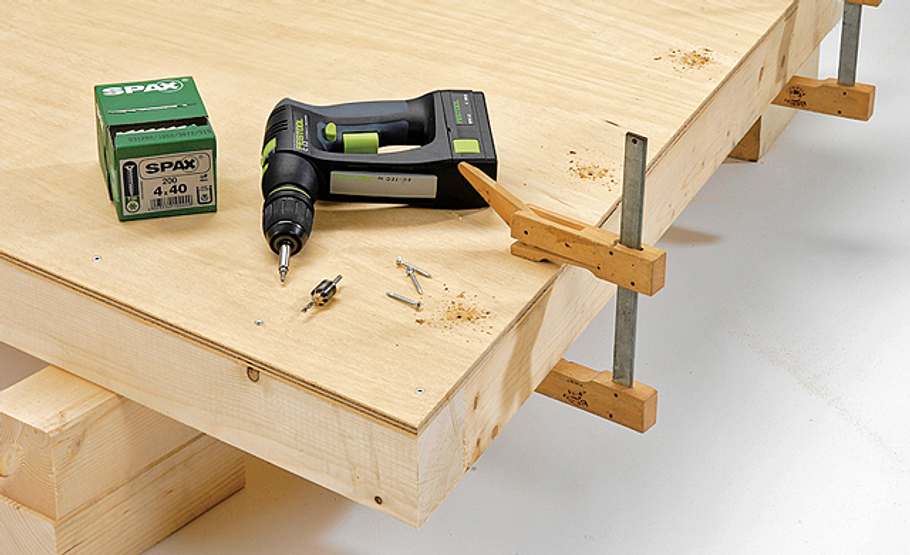

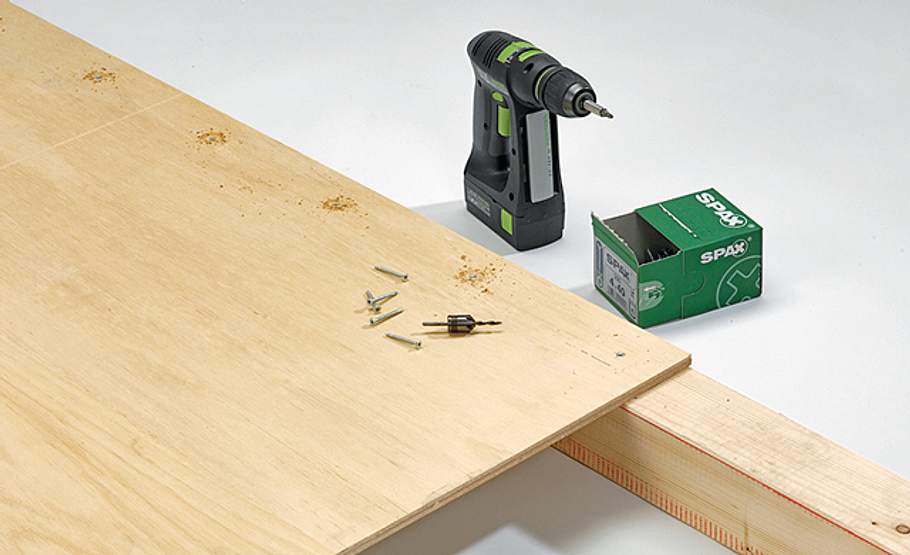

Dachbalken mit schräggestellter Kappsäge schneiden, zwischen die Ständer klemmen und durch die Platte verschrauben.
Spielhaus bauen: Schritt 7 von 11

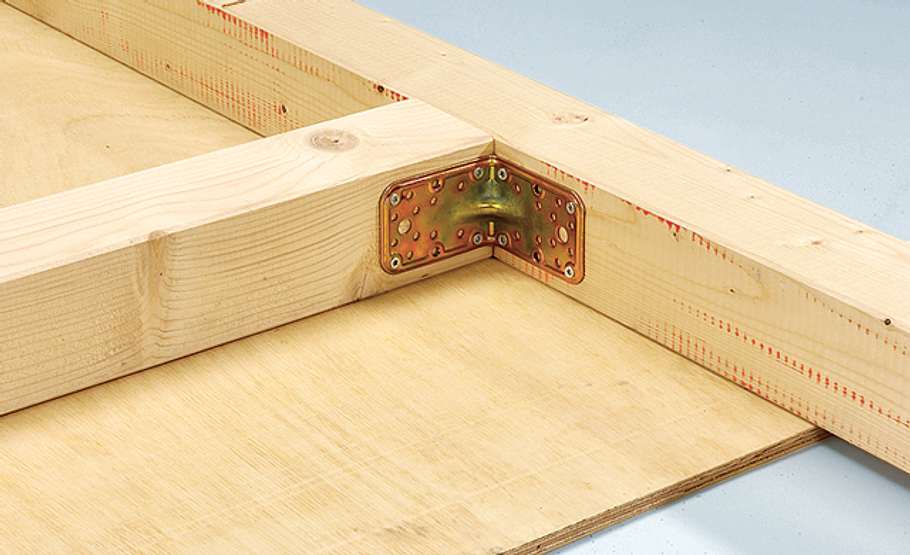

Unteren Querträger (Auflager für den Boden) ebenfalls von außen festschrauben. Mit Montagewinkeln verstärken!
Spielhaus bauen: Schritt 8 von 11

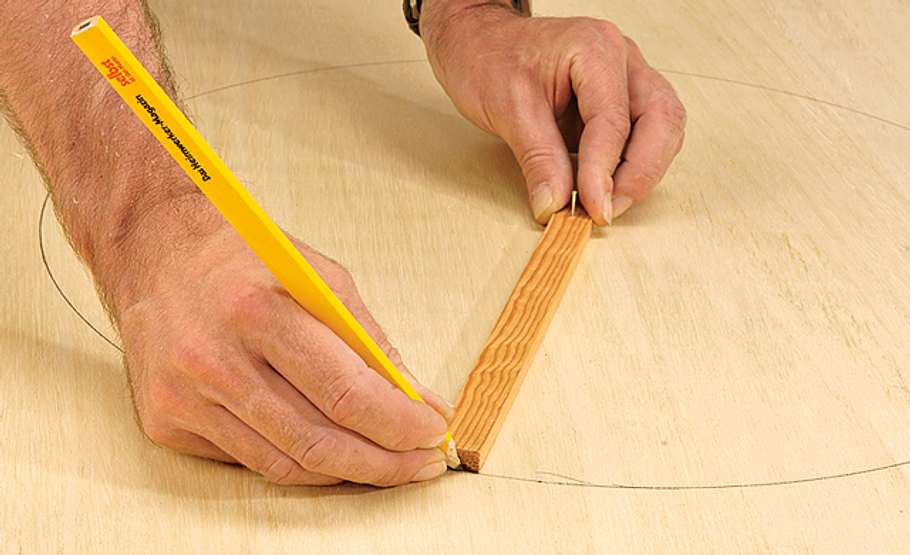

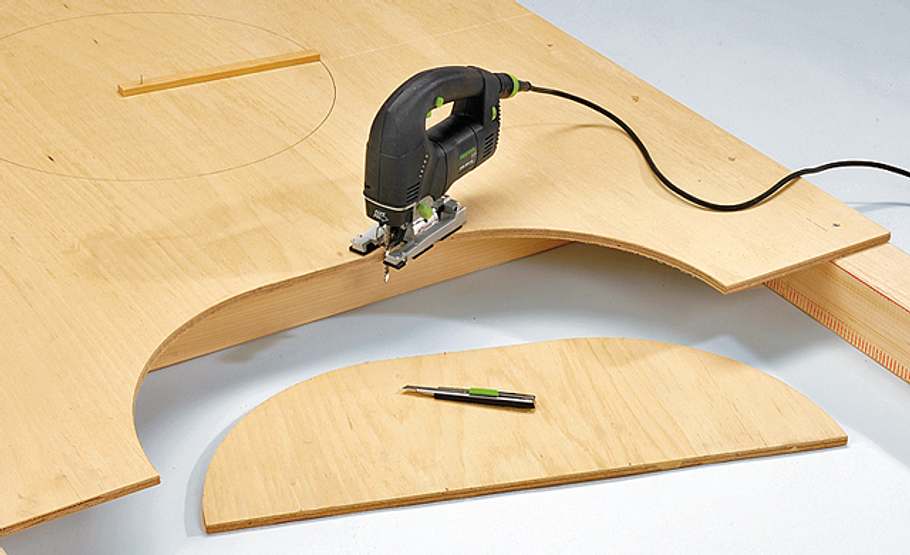

Die Einstiegsöffnung auf der rechten Seitenwand oberhalb des Querträgers mit einer Zirkelleiste aufzeichnen.
Spielhaus bauen: Schritt 9 von 11
Zur besseren Nutzung des Platzes unter dem Spielhaus die überstehende Sperrholzplatte wie hier gezeigt einschneiden.
Spielhaus bauen: Schritt 10 von 11

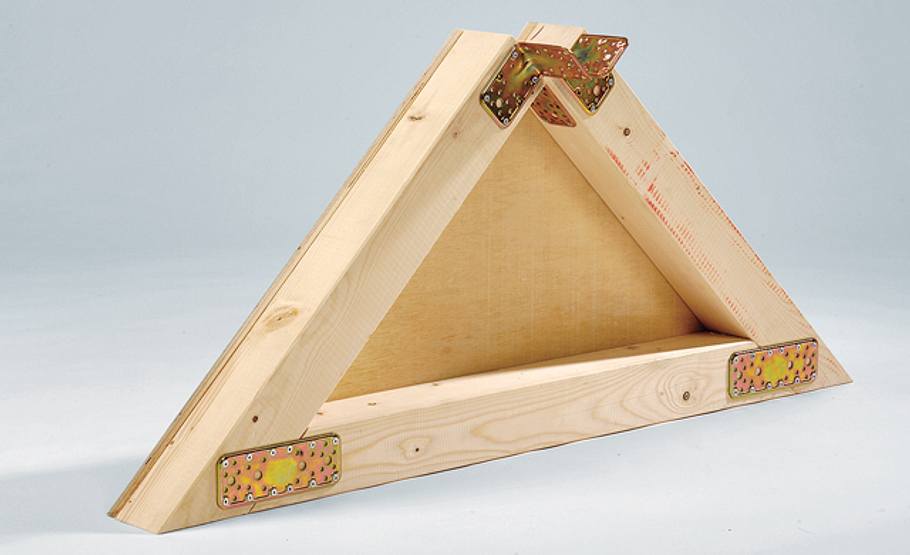

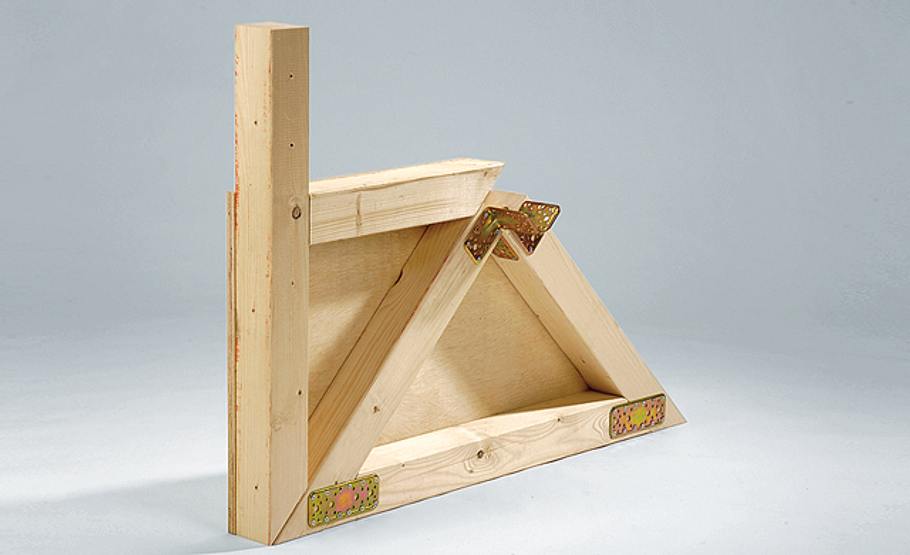

Die Vorbereitung der Anbauteile erfolgt im Prinzip genauso wie die Herstellung der Seitenteile: Die jeweiligen Längen und Winkel entnehmen Sie dem Bauplan. Die Kanthölzer werden durch die Sperrholzplatte verschraubt und mit Montagewinkeln und -platten verstärkt. A zeigt die Aufstiegsplattform, ...
Spielhaus bauen: Schritt 11 von 11
... B das darüberliegende Dach mit Galgen für die Rutschstange.
Stelzenhaus bauen: Schritt 1 von 13

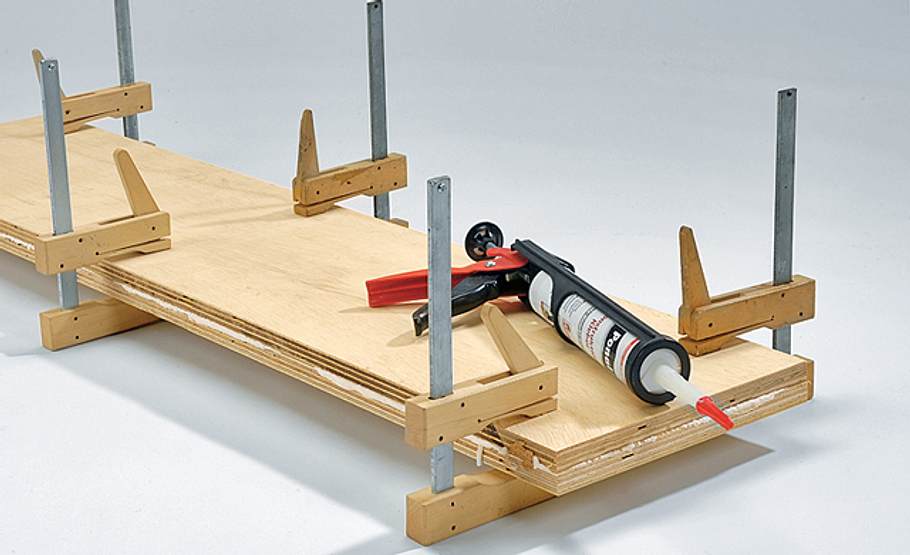

Für die Mittelholm-Leiter werden Sperrhölzer wasserfest (D4) miteinander verklebt. Bis zum Abbinden verpressen.
Stelzenhaus bauen: Schritt 2 von 13

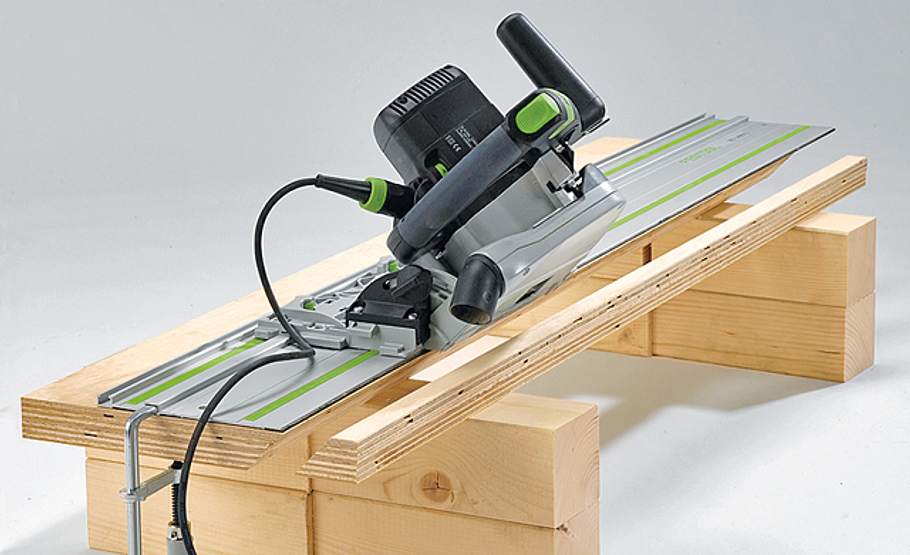

Mit schräggestellter Handkreissäge und Laufschiene einen 45°-Winkel an den Längskanten der beiden Wangen anlegen.
Stelzenhaus bauen: Schritt 3 von 13

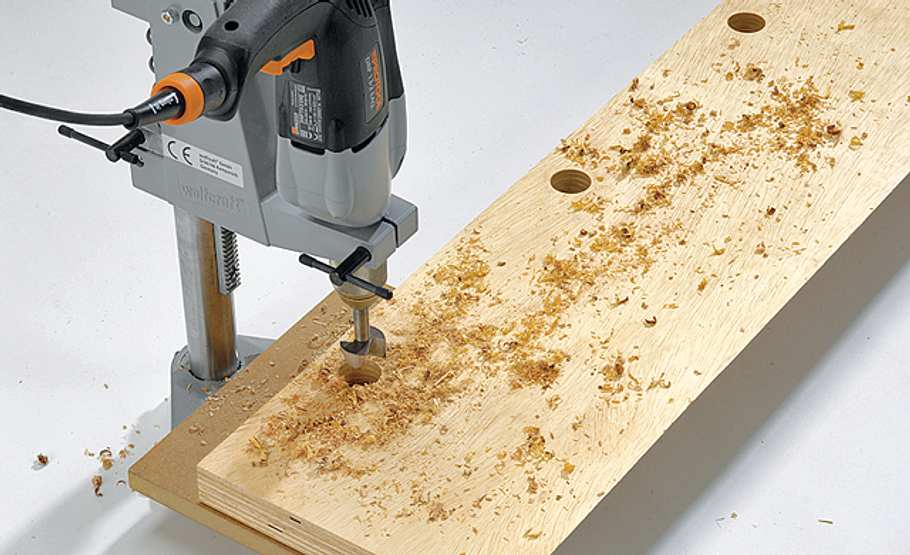

Nun mit dem Forstnerbohrer im angegebenen Bohrabstand Löcher für die Edelstahlrundrohre schneiden.
Stelzenhaus bauen: Schritt 4 von 13

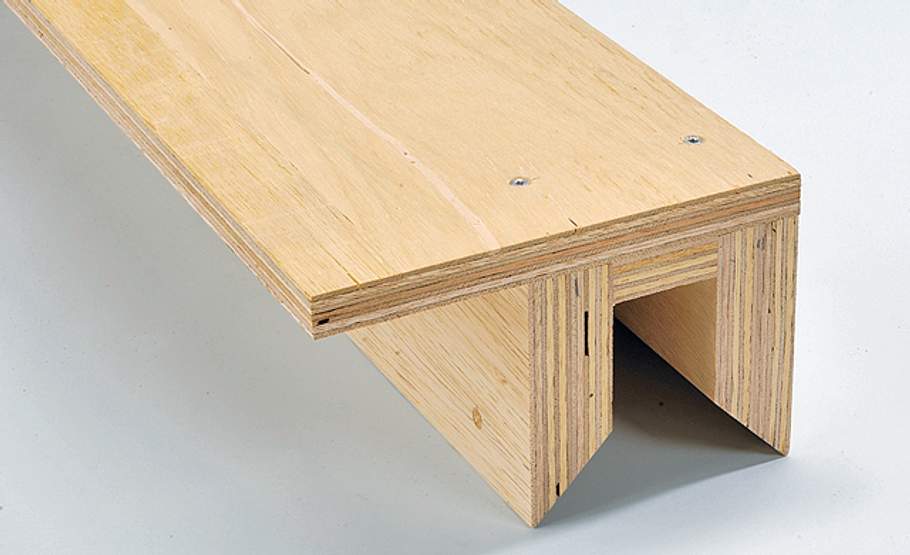

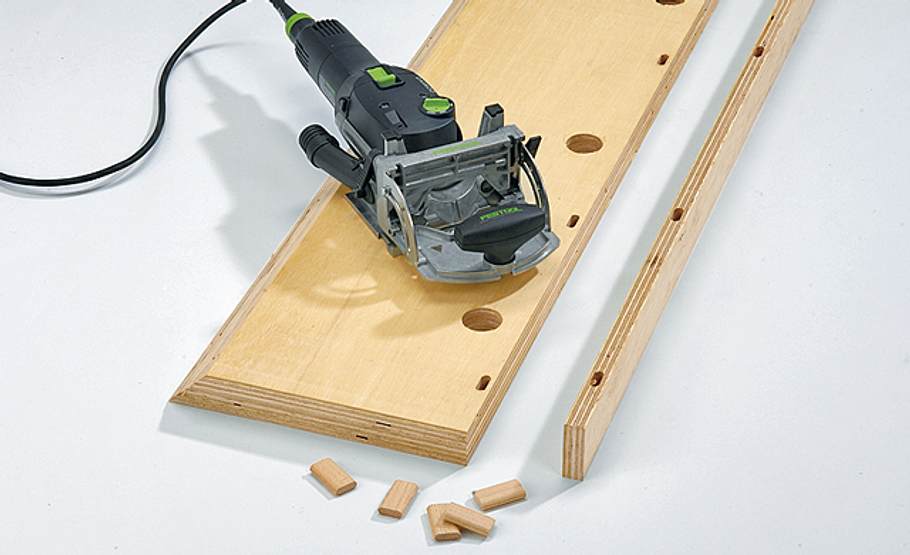

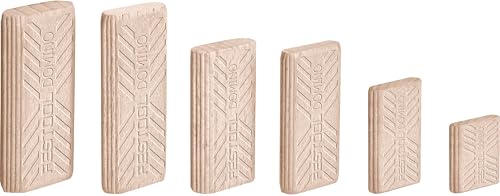

Die Verbindung der Wangen erfolgt über zwei schmale Sperrholzstreifen. Wir haben hier Dominodübel eingesetzt, alternativ können Sie auch Rund- oder Flachdübel verwenden.
Stelzenhaus bauen: Schritt 5 von 13

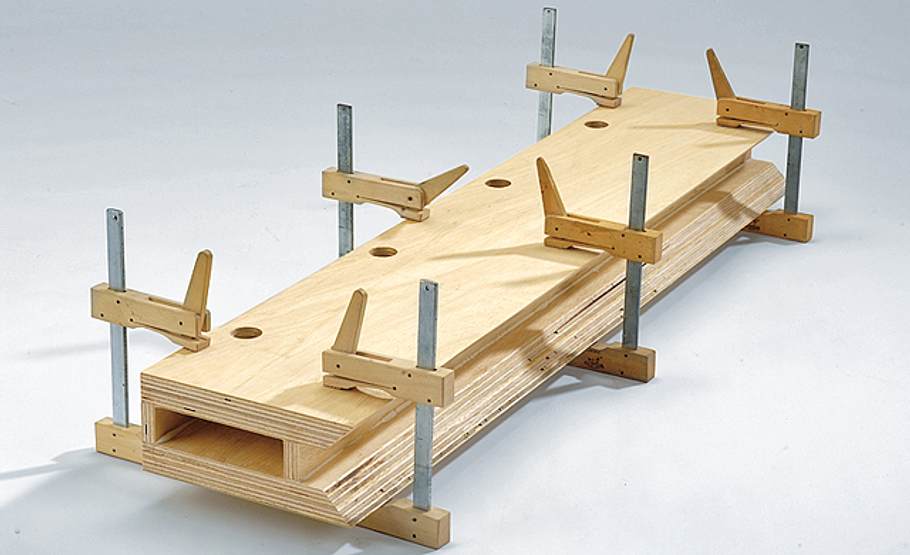

Wieder wasserfesten Klebstoff angeben und verpressen.
Stelzenhaus bauen: Schritt 6 von 13

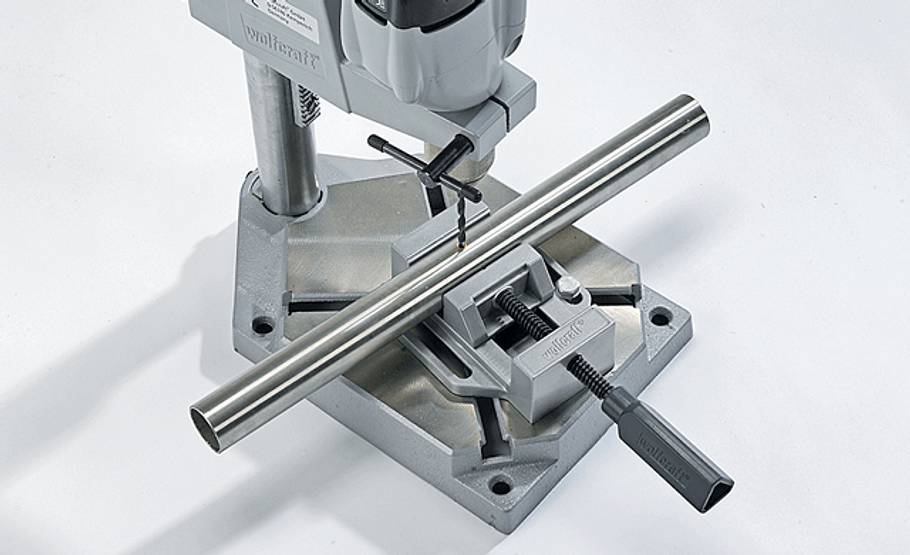

Die Verdrehsicherung der Mittelholmleiter erfolgt über eine zentrale Verschraubung. Zunächst mittig ein 5,5-mm-Loch bohren ...
Stelzenhaus bauen: Schritt 7 von 13

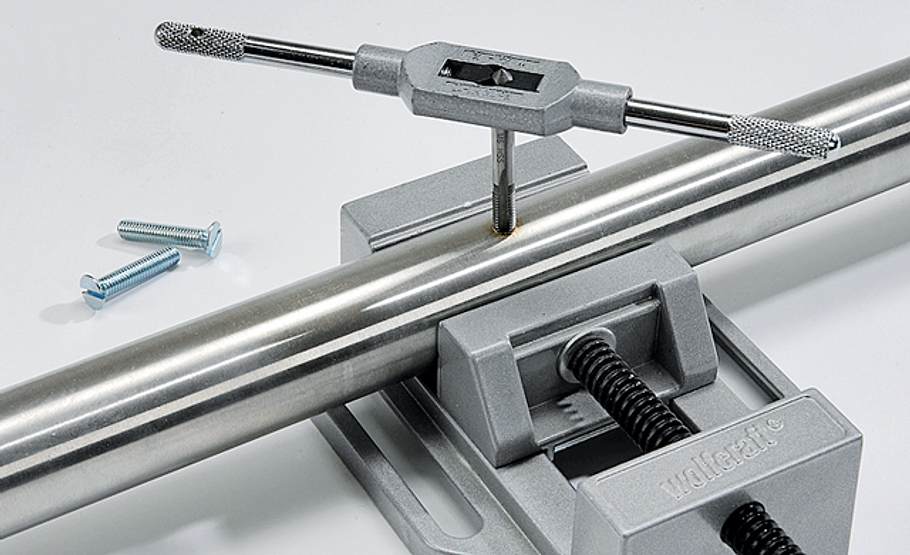

... und anschließend mit Windeisen und Gewindebohrer ein M6-Gewinde schneiden.
Stelzenhaus bauen: Schritt 8 von 13

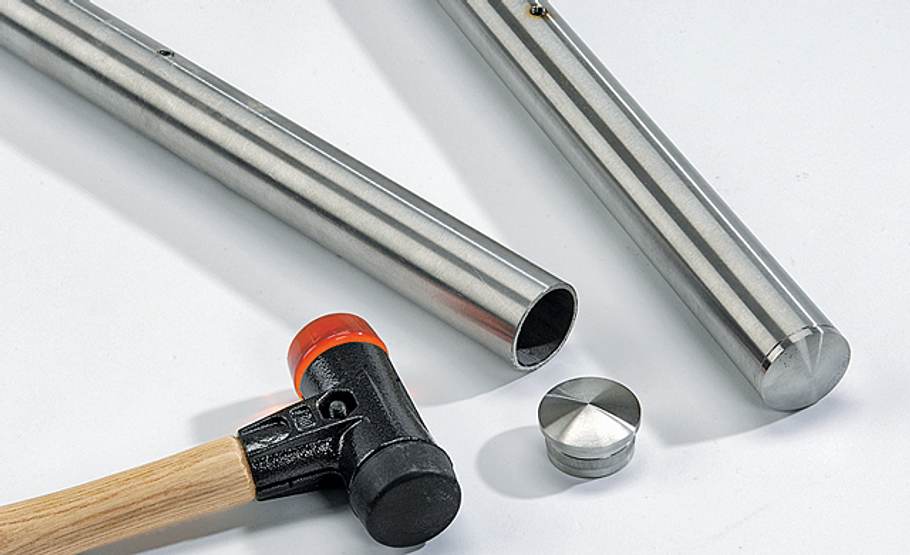

Rohrkappen mit Kunststoffhammer einschlagen. Das Edelstahlmaterial erhalten Sie im Onlineshop bei prokilo.de.
Stelzenhaus bauen: Schritt 9 von 13

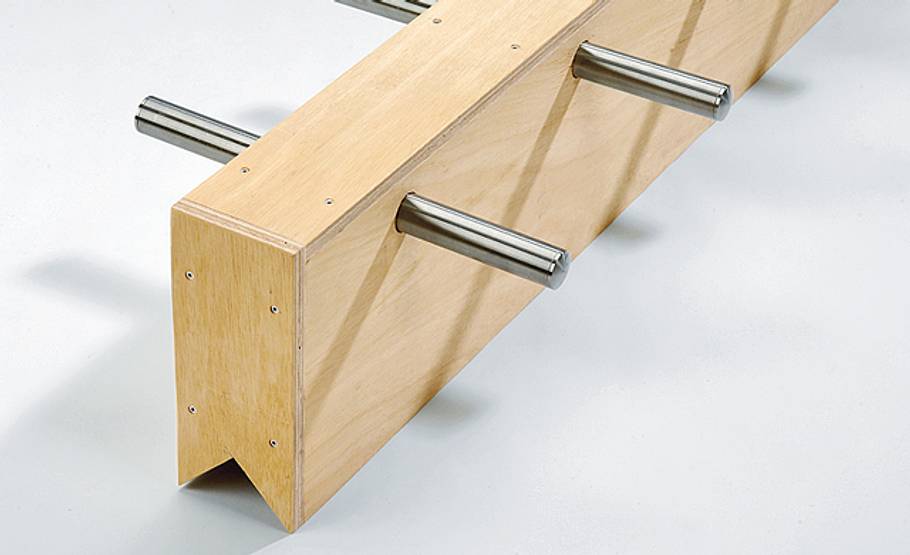

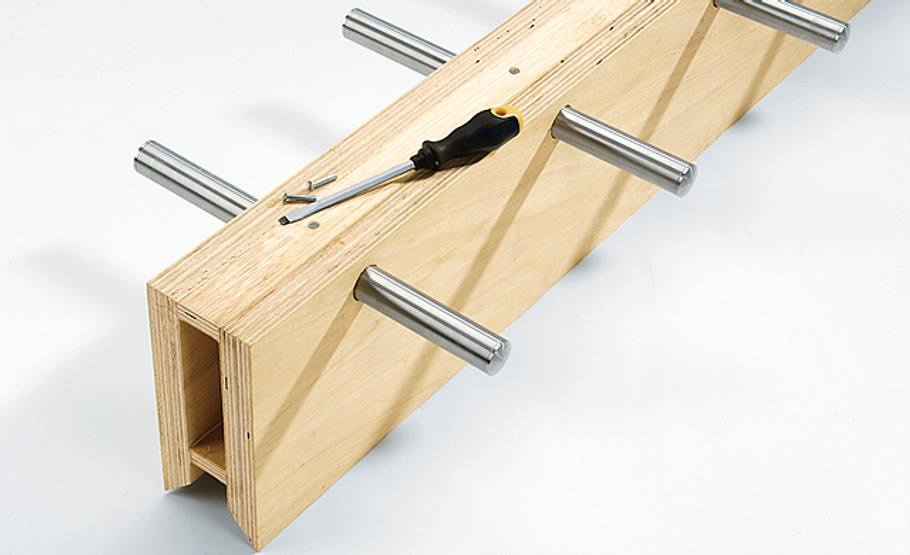

Durch den außenliegenden Sperrholz-Steg schrauben Sie nun die seitlich eingeschobenen Sprossen fest.
Stelzenhaus bauen: Schritt 10 von 13
PRAXISTIPP: Die Schrauben vollständig versenken, damit Sie anschließend die obere sowie die Frontblende aufschrauben können.
Stelzenhaus bauen: Schritt 11 von 13
Die Hauptleiter besteht aus zwei separaten Wangen, die auf die Ständer geschraubt und geklebt werden. A Die linke Wange ist vom Aufbau mit dem Mittelholm (der zuvor beschriebenen Leiter) vergleichbar. Da die Sprossen jedoch an den überstehenden Wangen montiert werden, muss der Verdrehschutz anders gelöst werden.
Stelzenhaus bauen: Schritt 12 von 13

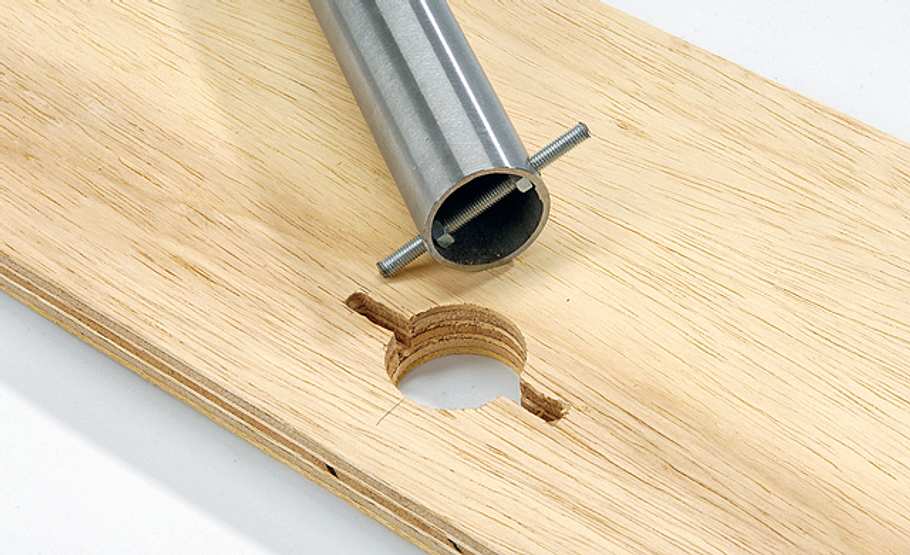

B Die aufzudoppelnde Sperrholzwange erhält zusätzlich zur Bohrung für die Sprossen einen Schlitz (nur bis 2⁄3 der Materialstärke), ...
Stelzenhaus bauen: Schritt 13 von 13
... in den Sie C die Sprossen mit montierter M6-Gewindestange einschieben.
Kinderspielhaus aufbauen: Schritt 1 von 29

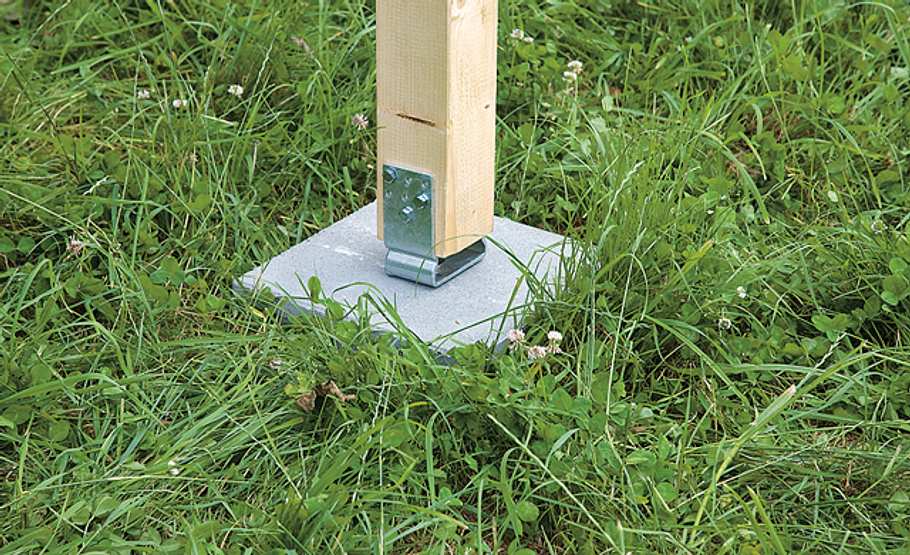

Für einen sicheren Stand muss das Spielhaus fest verankert sein. Was hier mit einer Gehwegplatte angedeutet ist, sollten fünf rund 80 cm tiefe Punktfundamente aus Beton sein, auf die man die Pfostenschuhe dübelt.
Kinderspielhaus aufbauen: Schritt 2 von 29

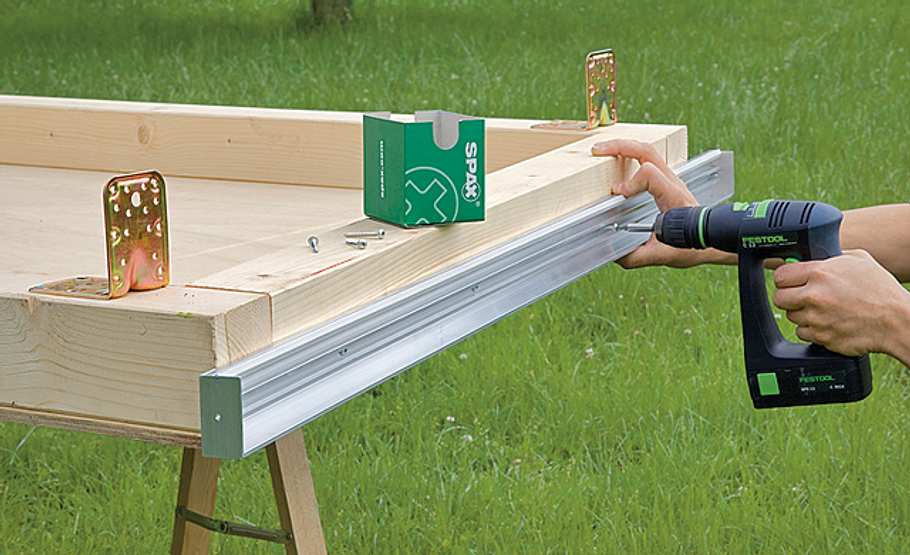

Wenn Sie ein Stegplatten-Verlegesystem verwenden, schrauben Sie zunächst die Außenprofile oben auf die Seitenelemente.
Kinderspielhaus aufbauen: Schritt 3 von 29

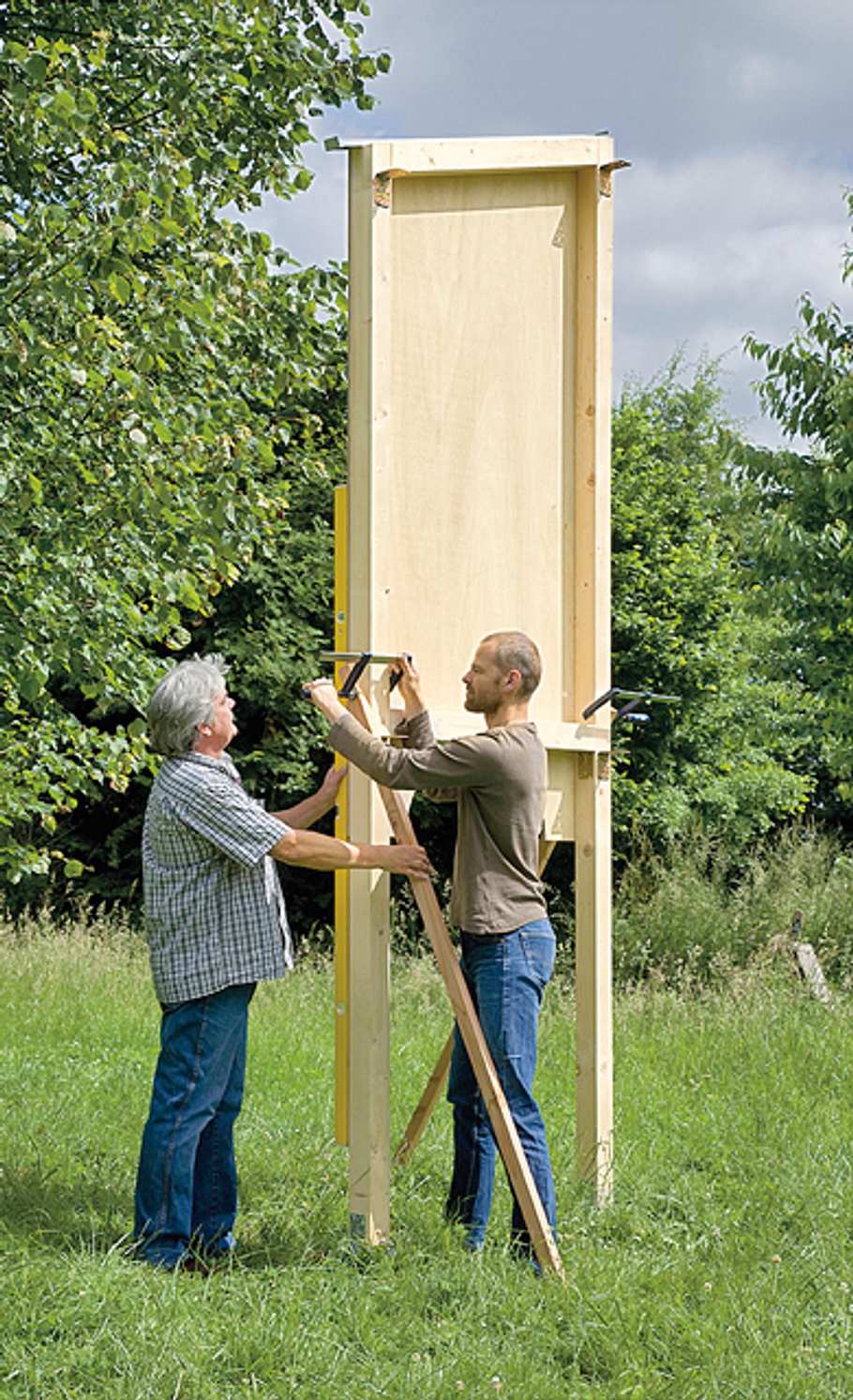

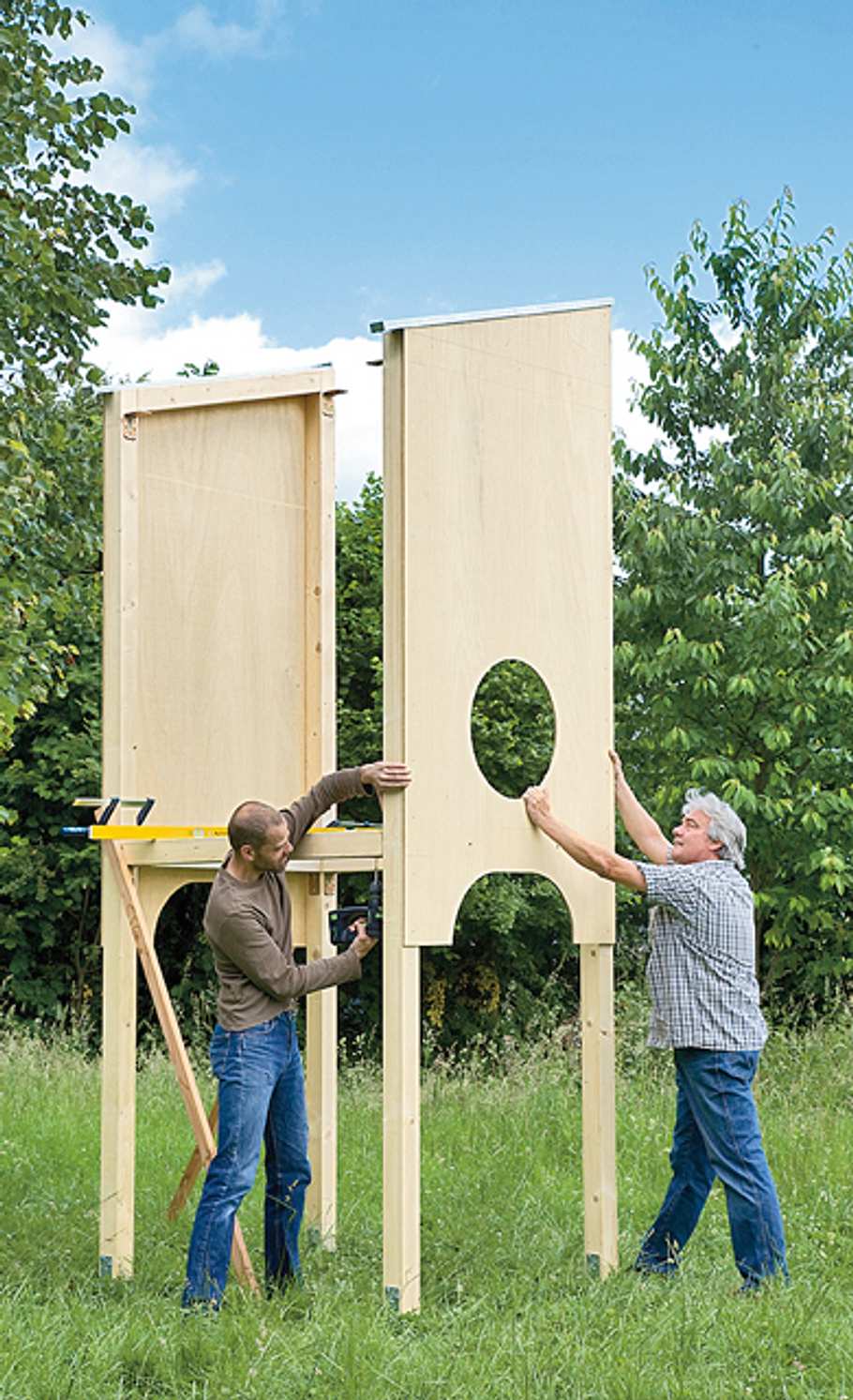

Stellen Sie nun das linke Element auf, richten es mit der Wasserwaage lotrecht aus und stützen es dann provisorisch ab.
Kinderspielhaus aufbauen: Schritt 4 von 29
Zweites Seitenelement aufstellen und mittels Bodenauflagern und Montagewinkeln befestigen. Ebenfalls ausrichten!
Kinderspielhaus aufbauen: Schritt 5 von 29

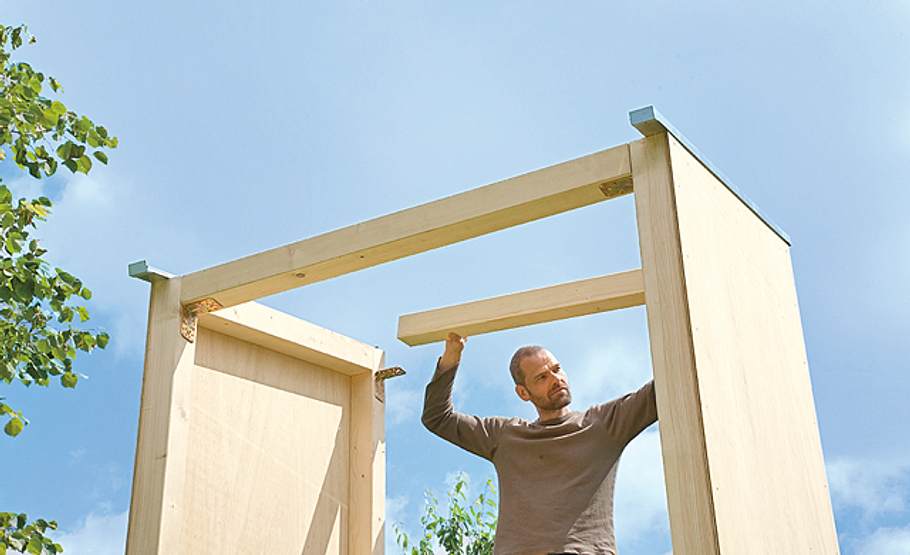

Nun werden auch die oberen Querverbinder, First- und Traufbalken des Pultdachs, montiert. Zur Montage Leiter verwenden!
Kinderspielhaus aufbauen: Schritt 6 von 29

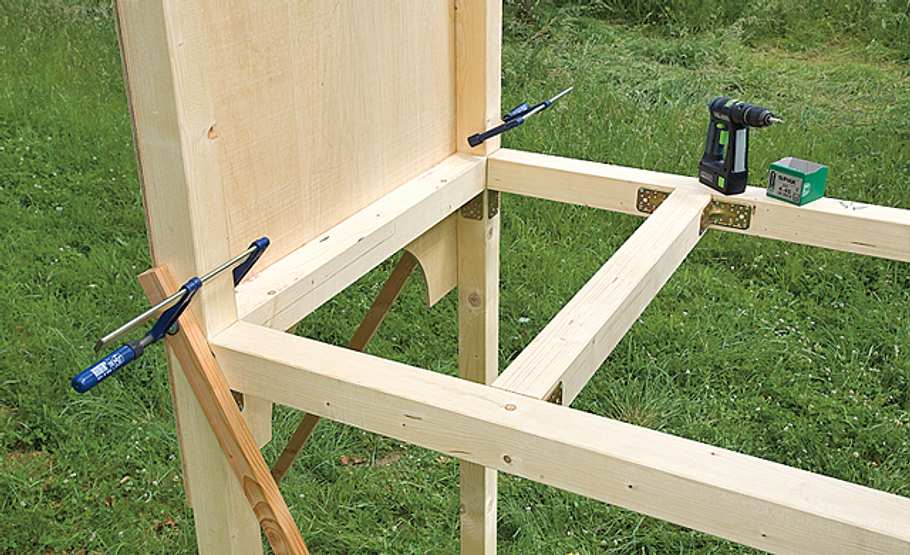

Anschließend wird der Zwischenträger für die Bodenplatte festgeschraubt ...
Kinderspielhaus aufbauen: Schritt 7 von 29

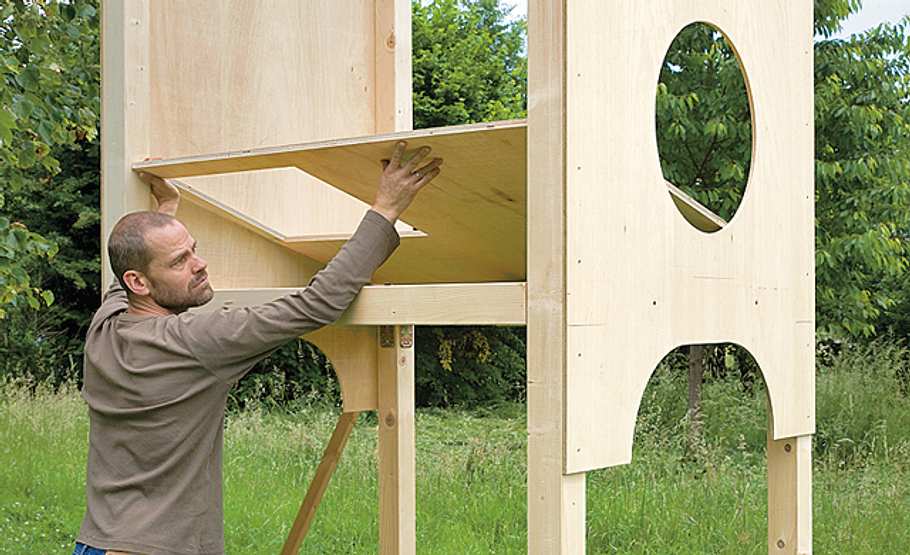

... und die zugeschnittene Bodenplatte mit der Lukenöffnung eingelegt.
Kinderspielhaus aufbauen: Schritt 8 von 29

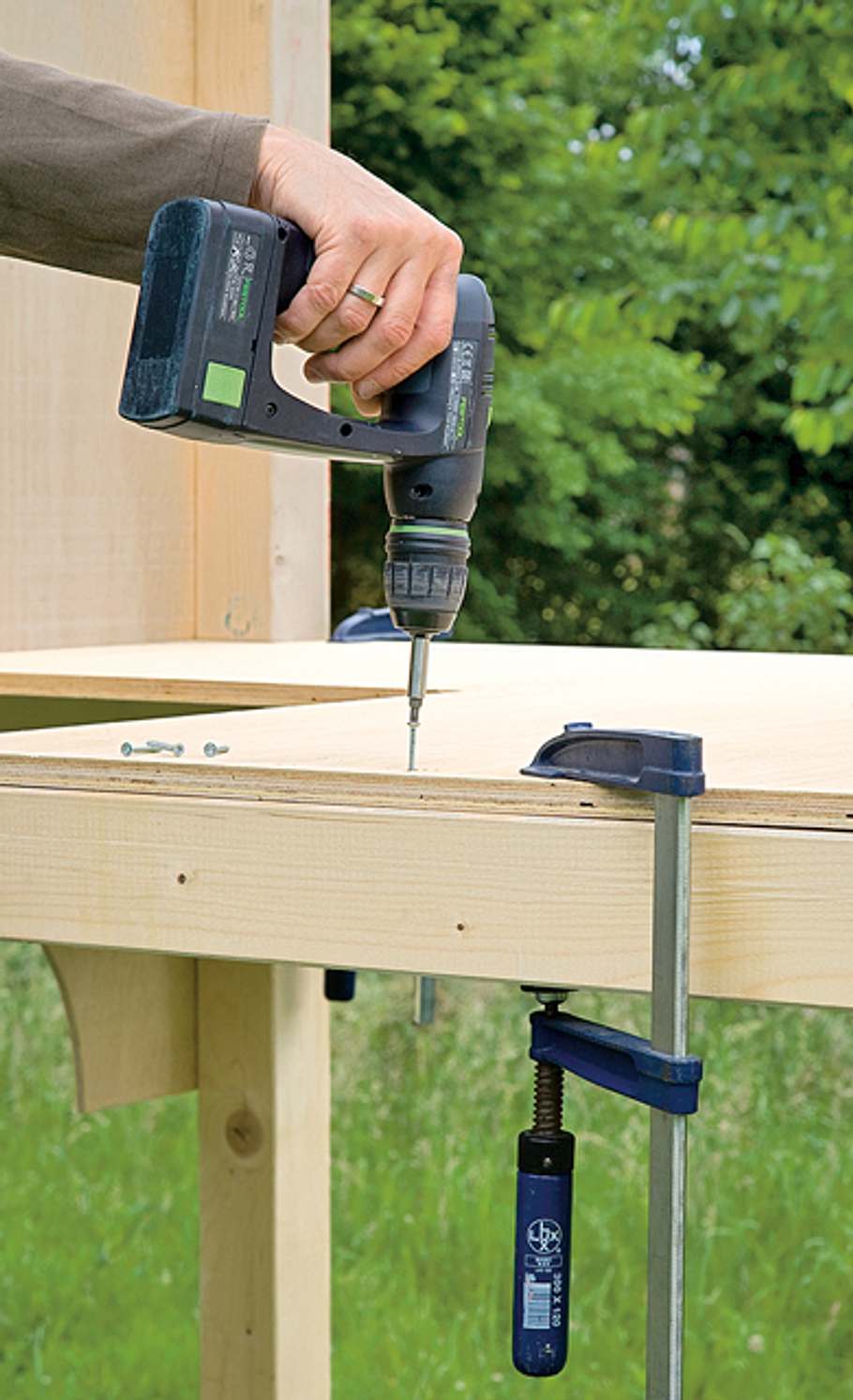

Diese Platte auf die Auflagerbalken spannen und rundum fest verschrauben.
Kinderspielhaus aufbauen: Schritt 9 von 29

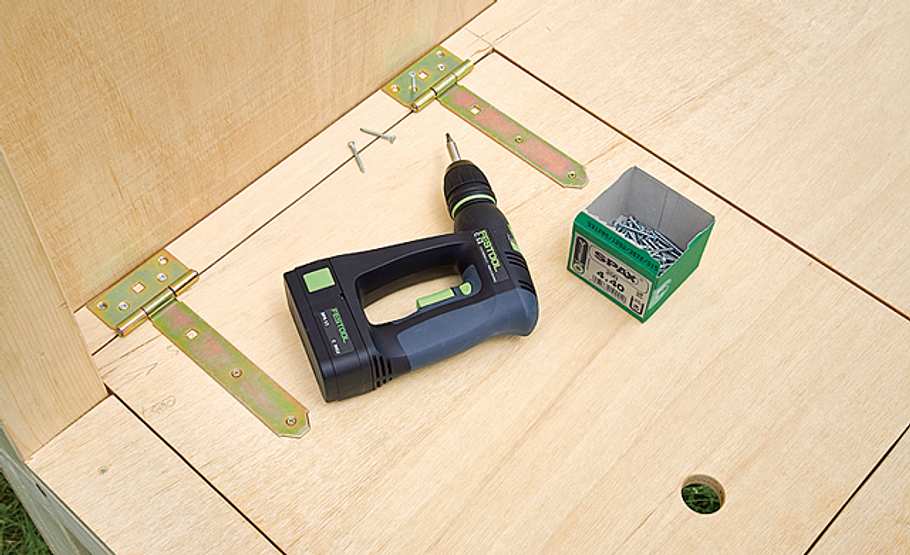

Luke mit aufgeschraubten Angeln einlegen und die kurze Bandseite durch die Sperrholzplatte im Balken befestigen.
Kinderspielhaus aufbauen: Schritt 10 von 29

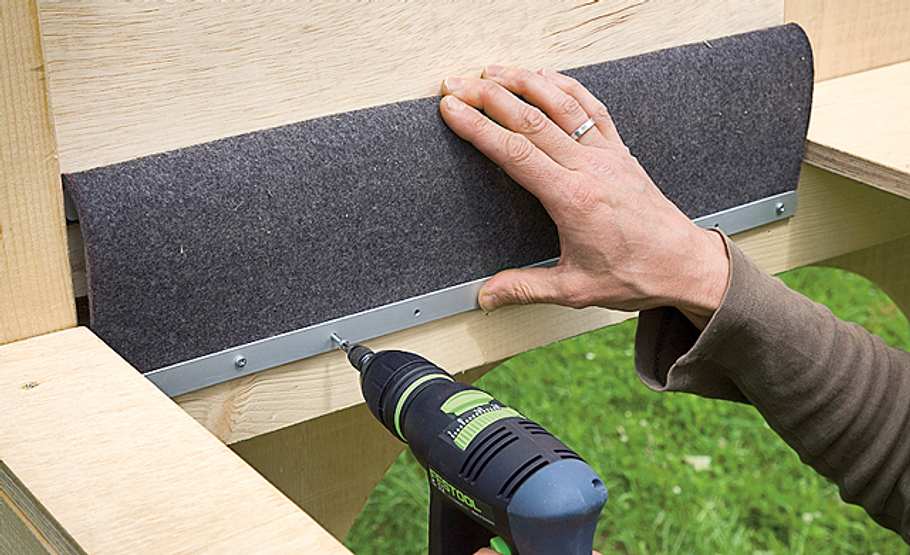

Als Klemmschutz für die Finger haben wir von unten eine Filzmatte.
Kinderspielhaus aufbauen: Schritt 11 von 29

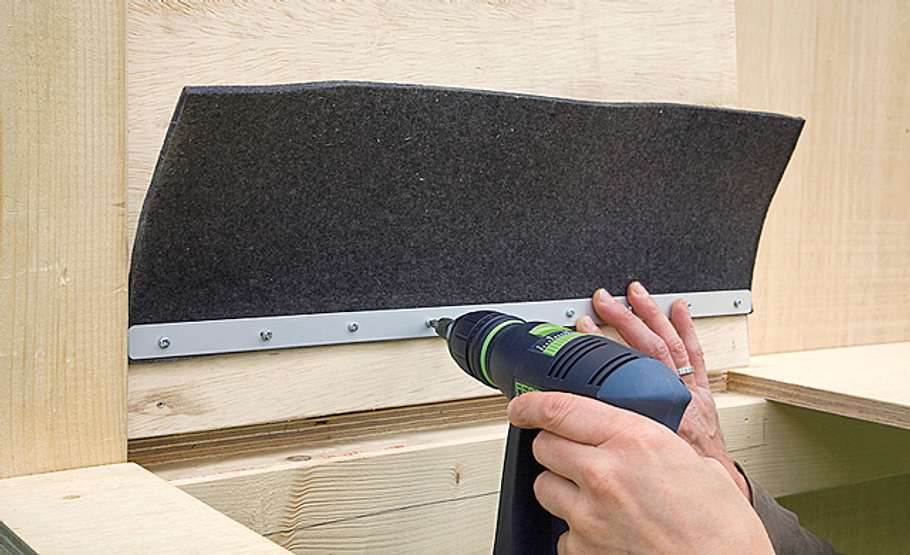

Alternativ können Sie eine Gummimatte verwenden – mit Alu-Flachprofilen an Luke und Auflagerbalken verschraubt.
Kinderspielhaus aufbauen: Schritt 12 von 29

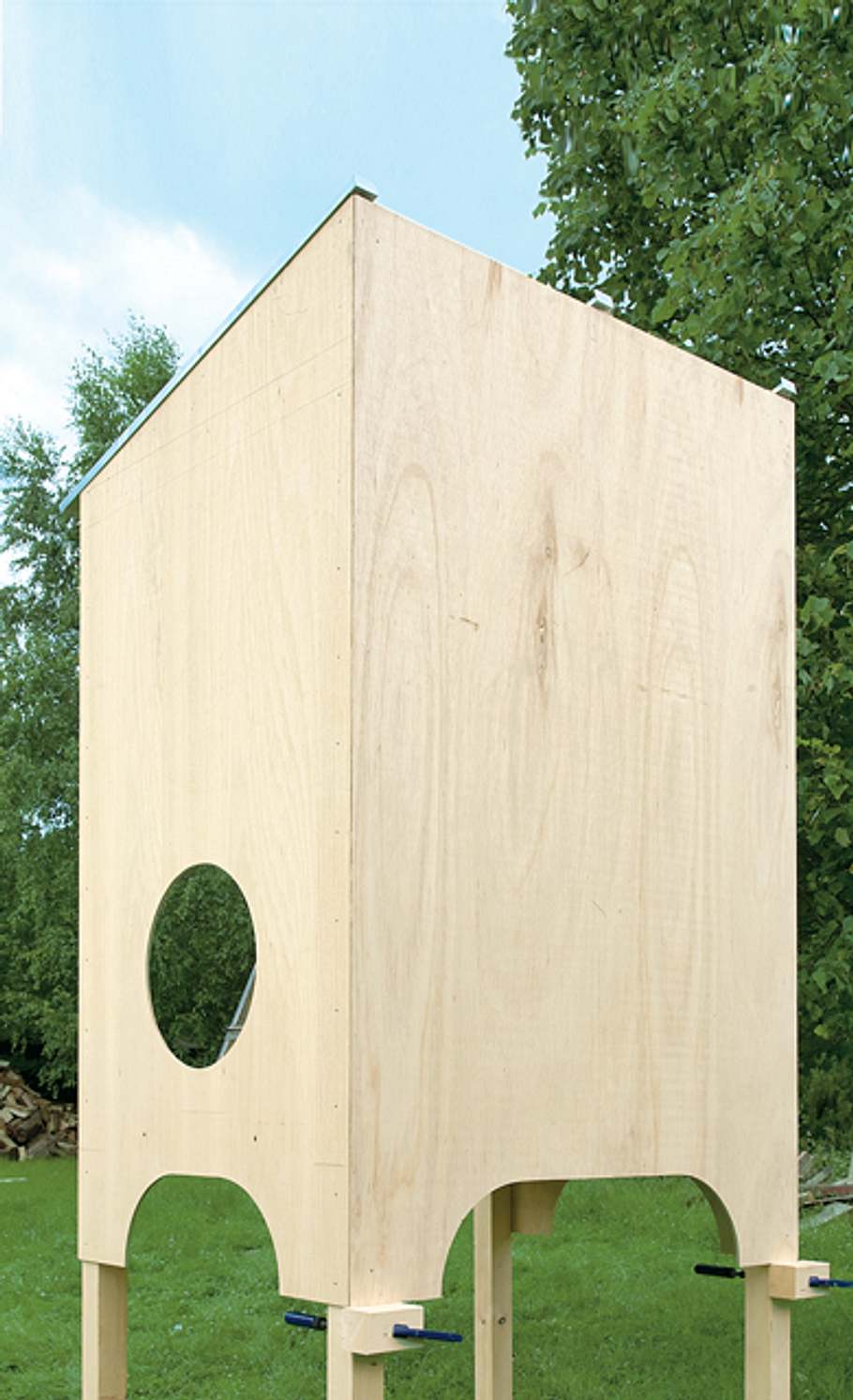

Stabilität erhält das Haus durch die Montage der Rückwand. Angeklemmte Balkenabschnitte erleichtern die Montage!

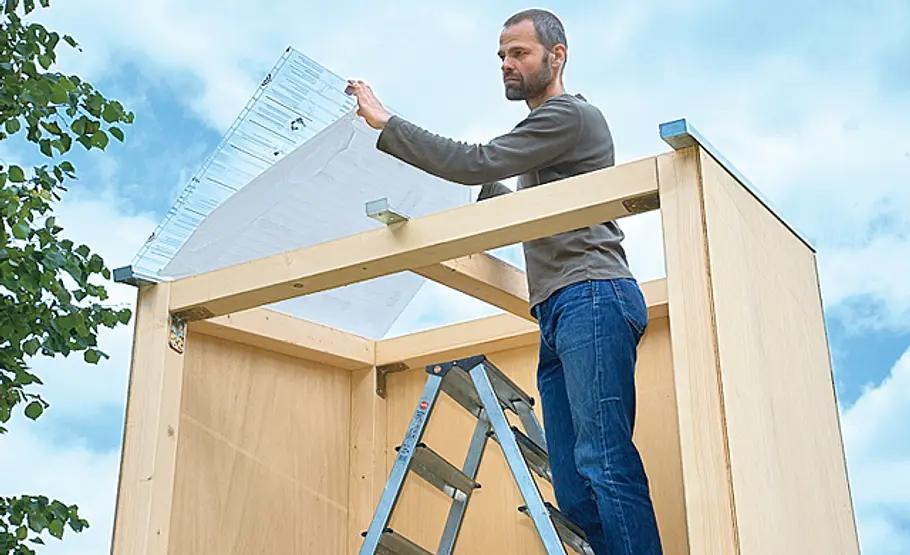

Kinderspielhaus aufbauen: Schritt 13 von 29

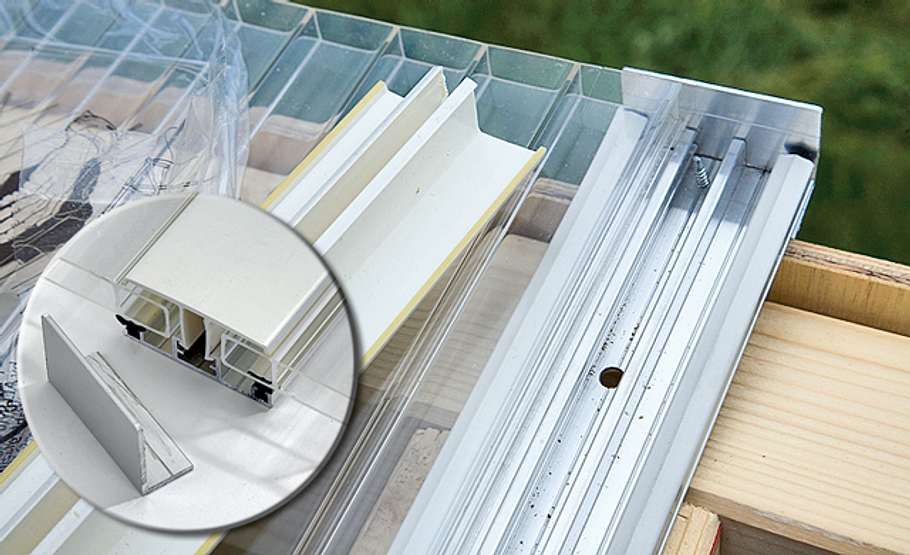

Zwischendachbalken mit montiertem Stegplatten-Mittelprofil aufschrauben und die erste Doppelstegplatte einlegen.
Kinderspielhaus aufbauen: Schritt 14 von 29
Schutzfolie im Bereich der Schienen abziehen und die Kunststoffprofile ...
Kinderspielhaus aufbauen: Schritt 15 von 29

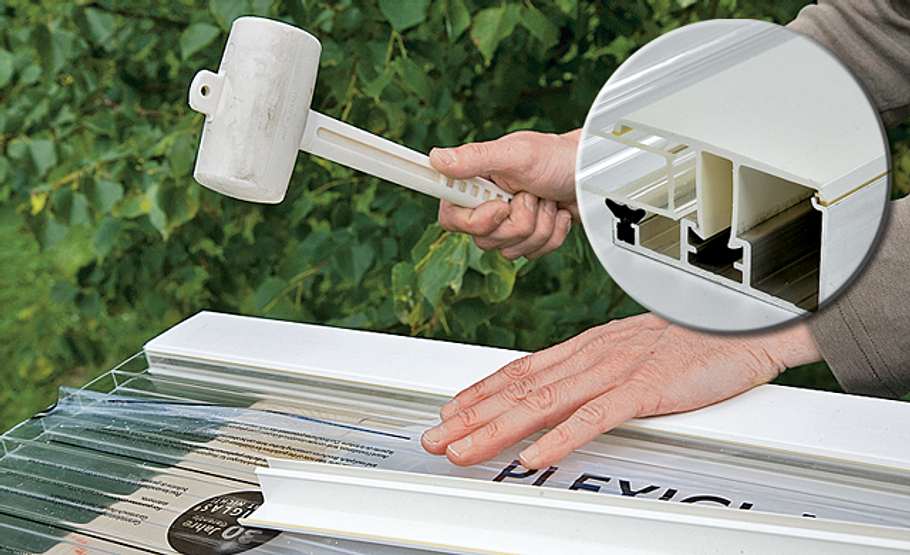

... durch beherzte Schläge mit dem Kunststoffhammer in das Profil treiben.
Kinderspielhaus aufbauen: Schritt 16 von 29

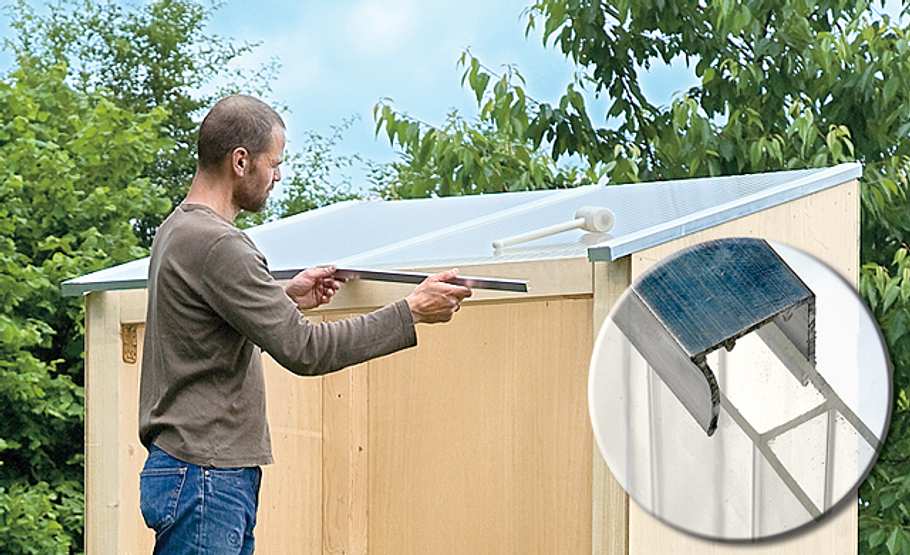

Die U-Profile mit Tropfkante auf die First- und Traufseiten stecken.
Kinderspielhaus aufbauen: Schritt 17 von 29
Den Hauptbalken des Balkons müssen Sie zur Montage zunächst abschrauben.
Kinderspielhaus aufbauen: Schritt 18 von 29

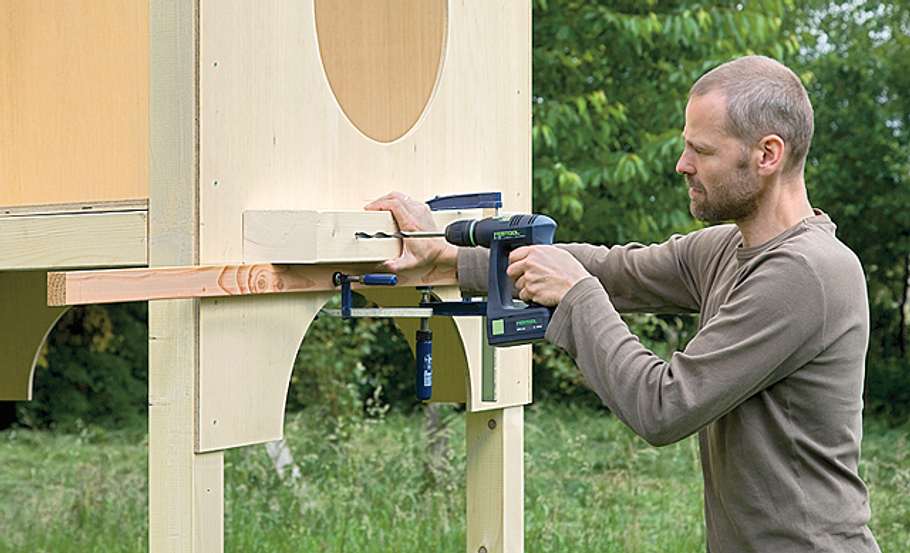

Anschlag mit Zwingen gegen die rechte klemmen, den demontierten Balken anlegen und mit dem 10er Bohrer bis zur anderen Seite bohren.
Kinderspielhaus aufbauen: Schritt 19 von 29

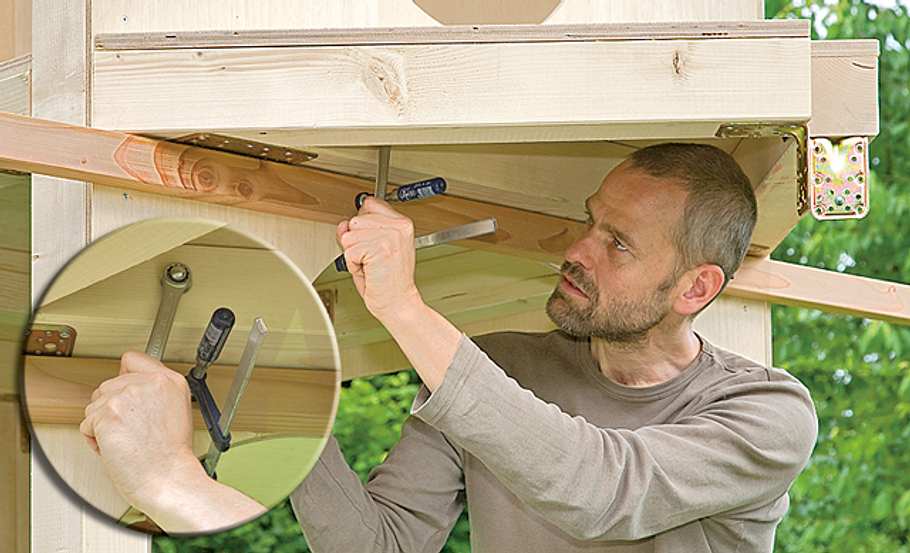

Balkon wieder montieren und mit zwei M10er Gewindestangen festschrauben.
Kinderspielhaus aufbauen: Schritt 20 von 29

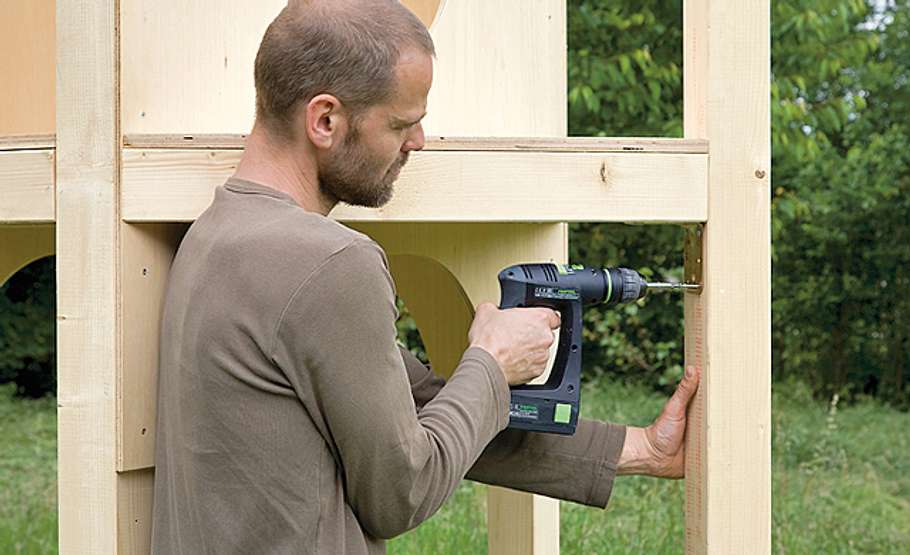

Jetzt wird die fünfte Stütze aufgestellt und mittels Winkelverbindern und Rundkopfschrauben am Balkon befestigt.
Kinderspielhaus aufbauen: Schritt 21 von 29

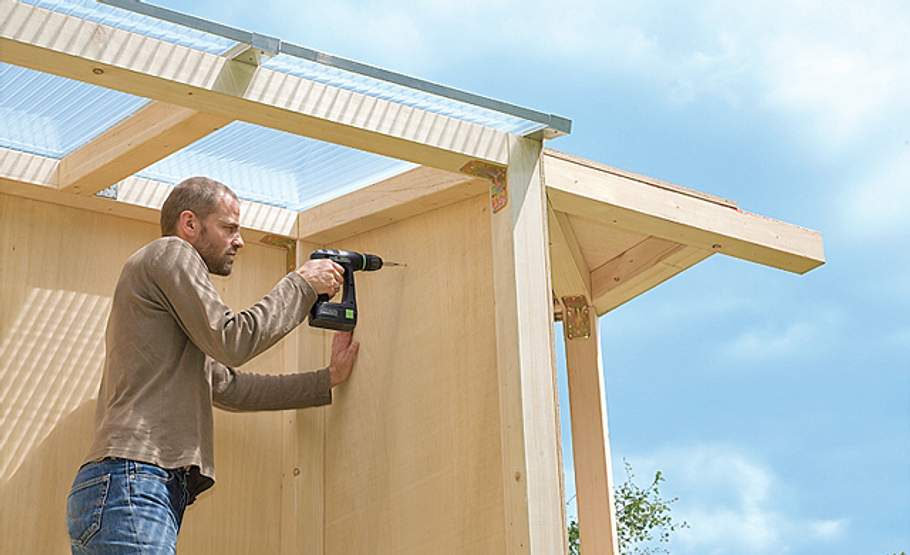

Balkon-Vordach von innen durch die Seitenwand verschrauben und ebenfalls an der fünften Stütze befestigen.
Kinderspielhaus aufbauen: Schritt 22 von 29

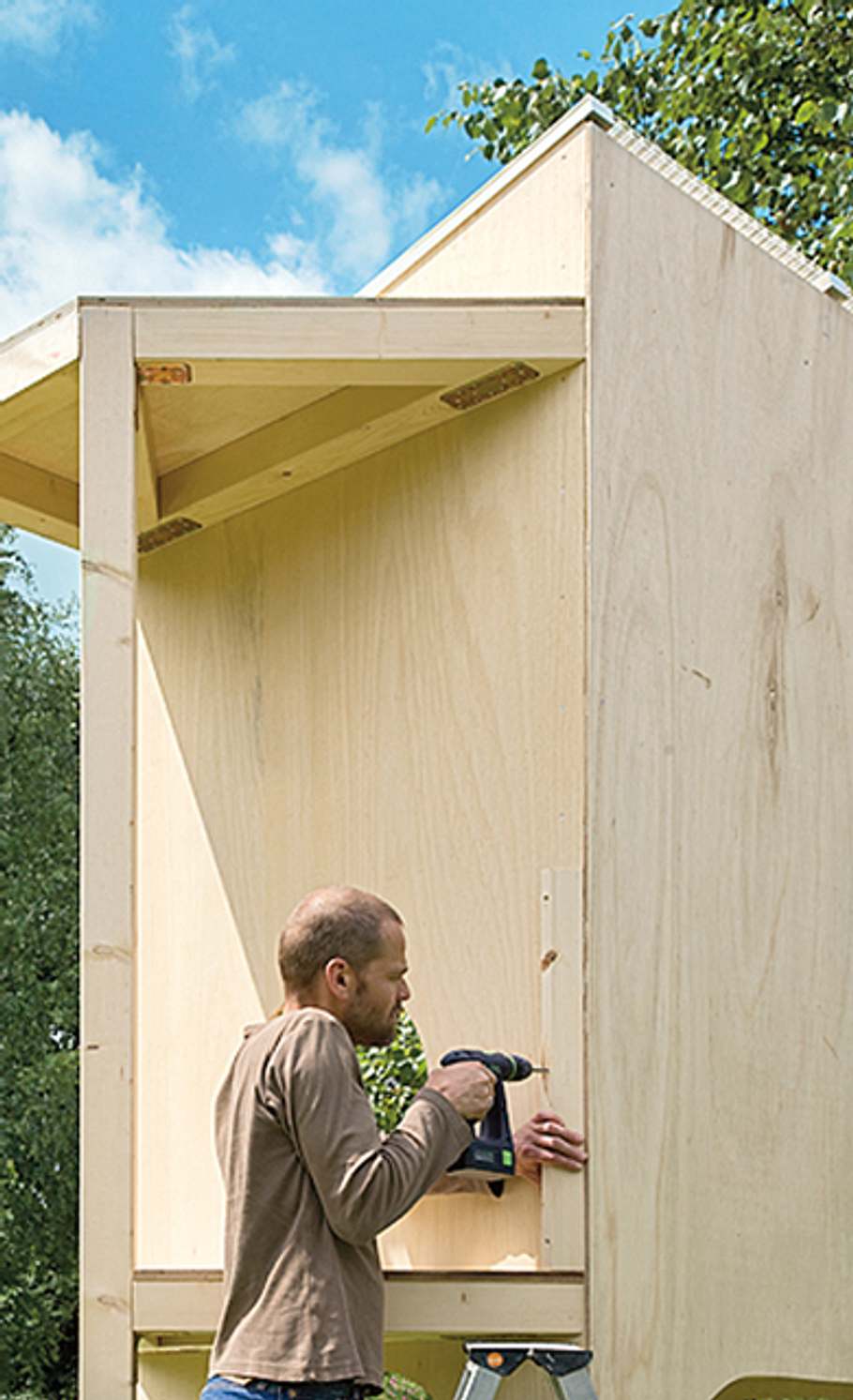

Leiste zur hausseitigen Anbindung der Brüstung aufschrauben ...
Kinderspielhaus aufbauen: Schritt 23 von 29

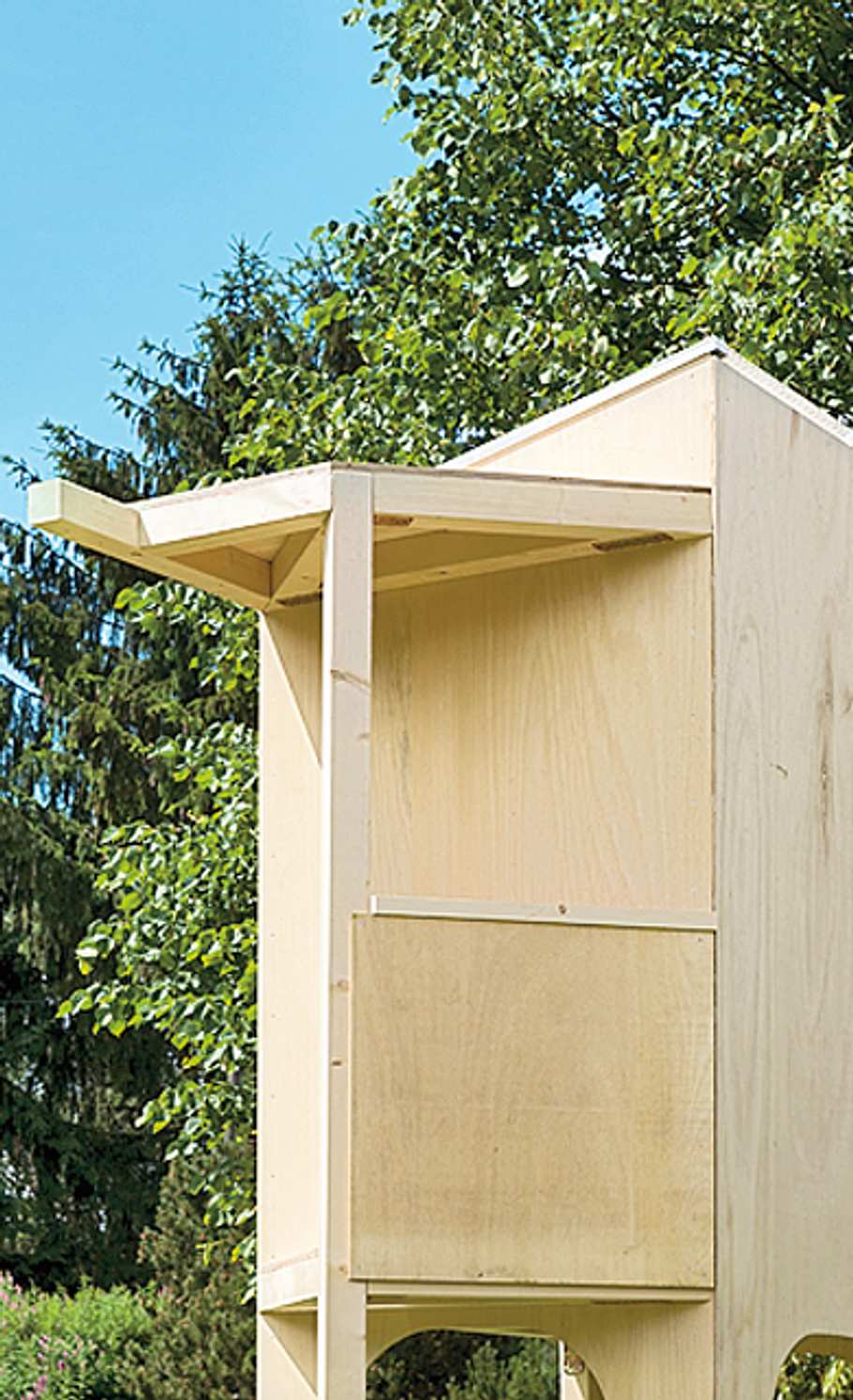

... und Brüstungsplatte samt Handlauf montieren.
Kinderspielhaus aufbauen: Schritt 24 von 29

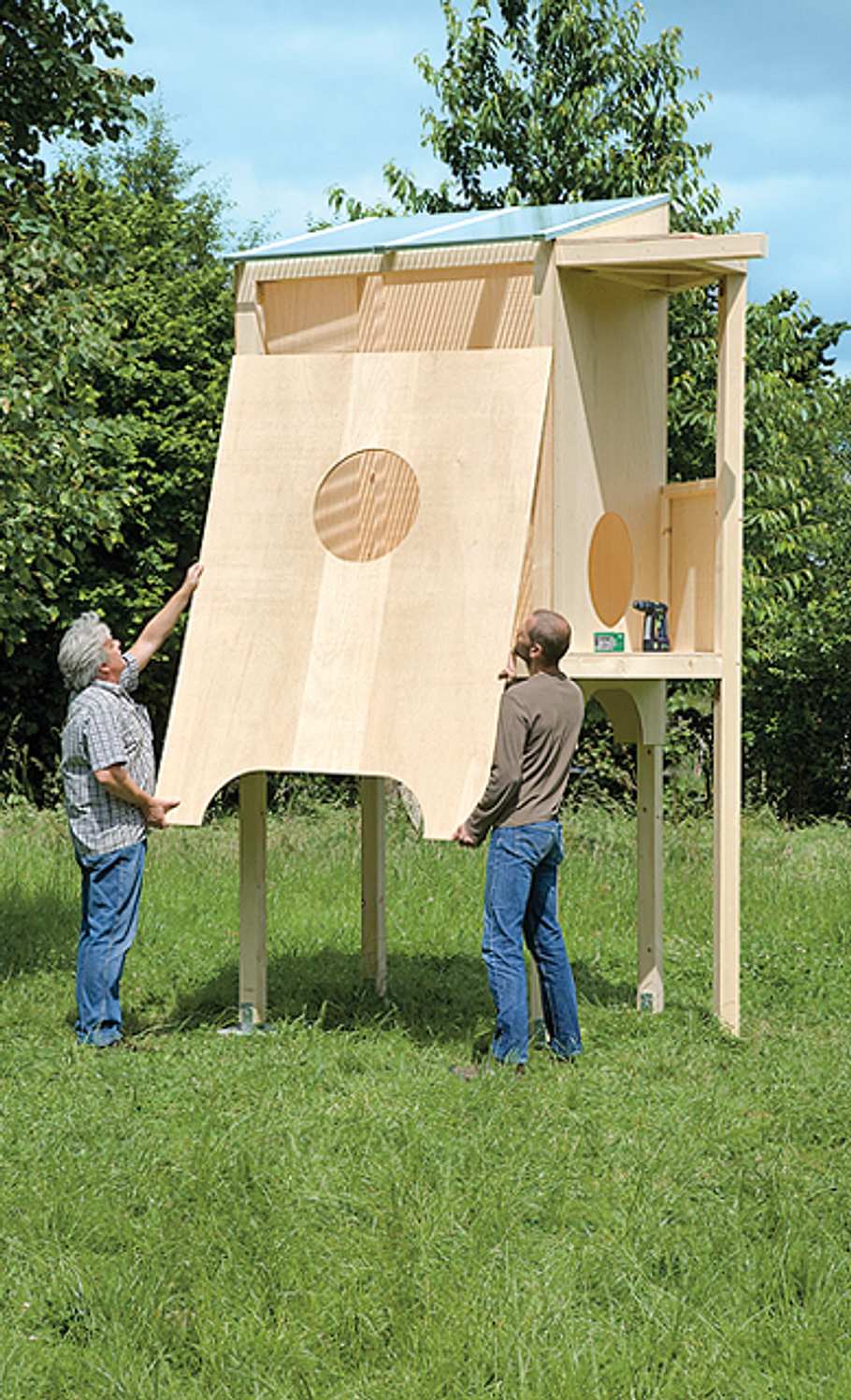

Frontplatte festschrauben!
Kinderspielhaus aufbauen: Schritt 25 von 29

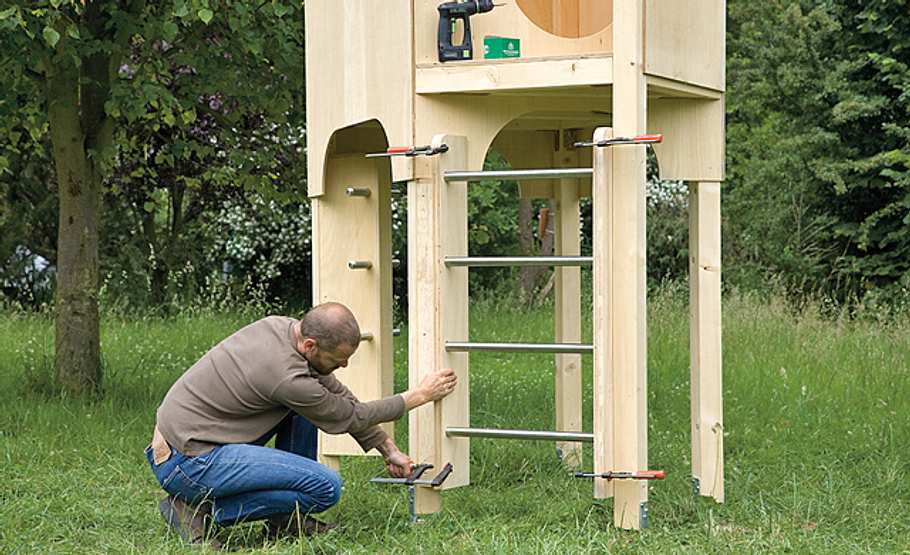

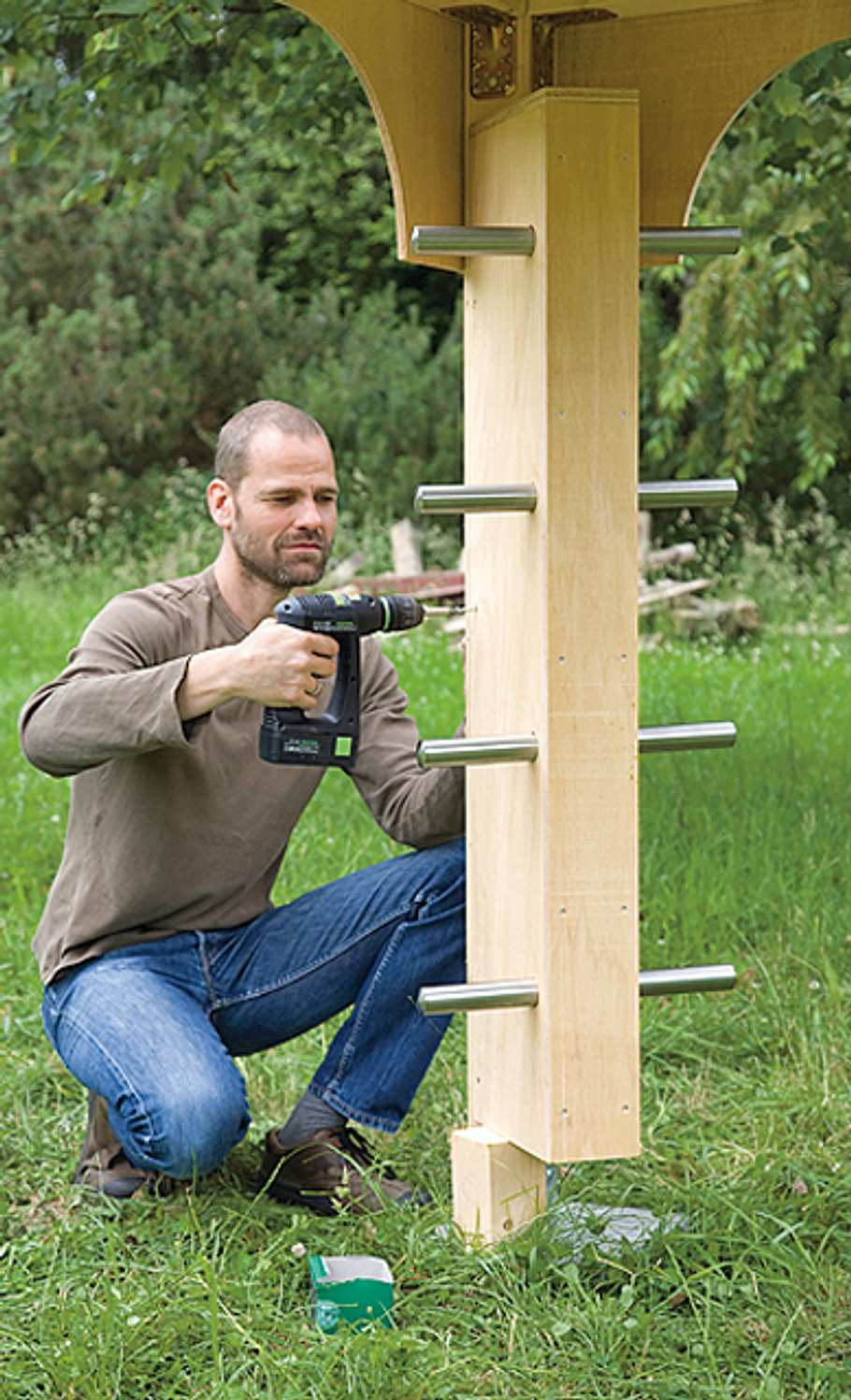

Die Mittelholm-Leiter an der linken, vorderen Stütze mit Klebstoff und Schrauben befestigen.
Kinderspielhaus aufbauen: Schritt 26 von 29
Auch die Hauptleiter wird positioniert und nach Klebstoffangabe verschraubt.
Kinderspielhaus aufbauen: Schritt 1 von 29

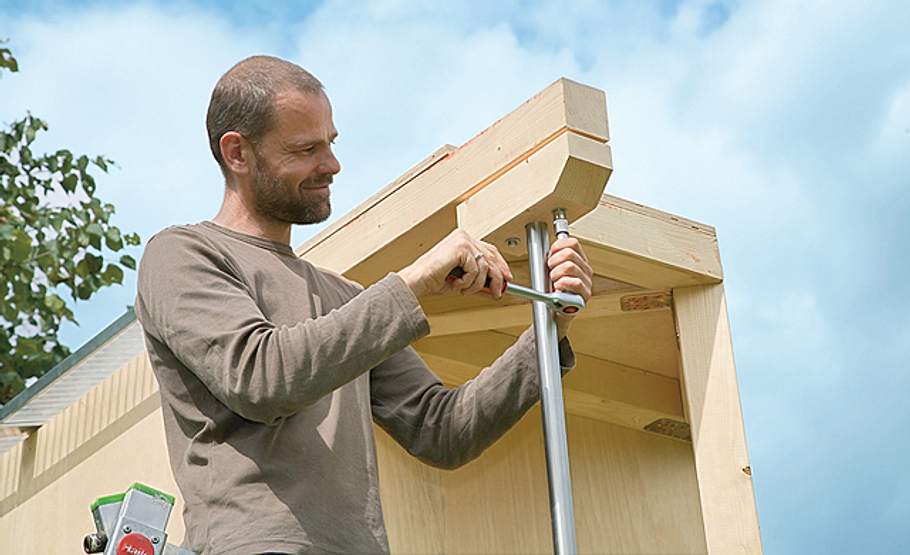

Die Rutschstange oben mit aufgeschraubtem Halteklotz fixieren und unten durch Eingießen von Beton stabilisieren.
Kinderspielhaus aufbauen: Schritt 1 von 29

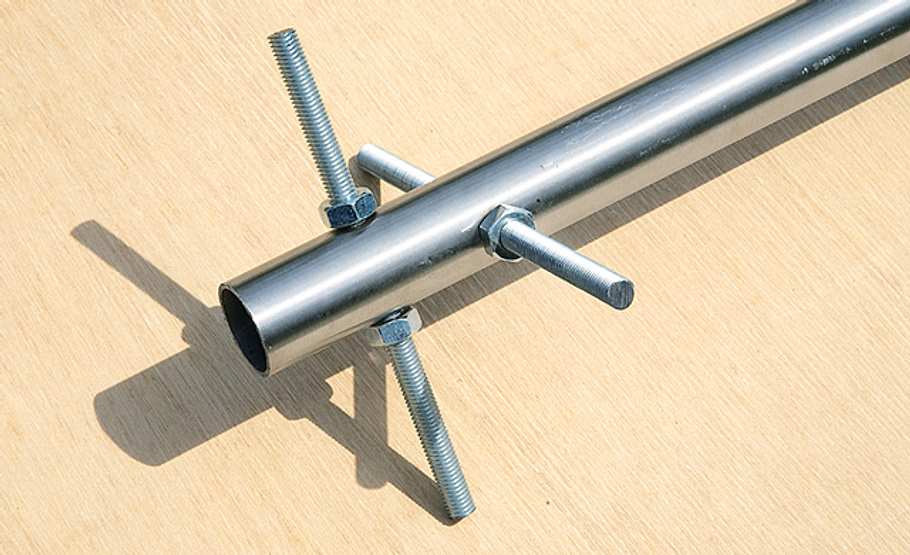

Damit die Stange im Punktfundamente gut fixiert ist, haben wir zwei Gewindestangen kreuzweise montiert (gebohrt, gekontert).
Kinderspielhaus aufbauen: Schritt 1 von 29

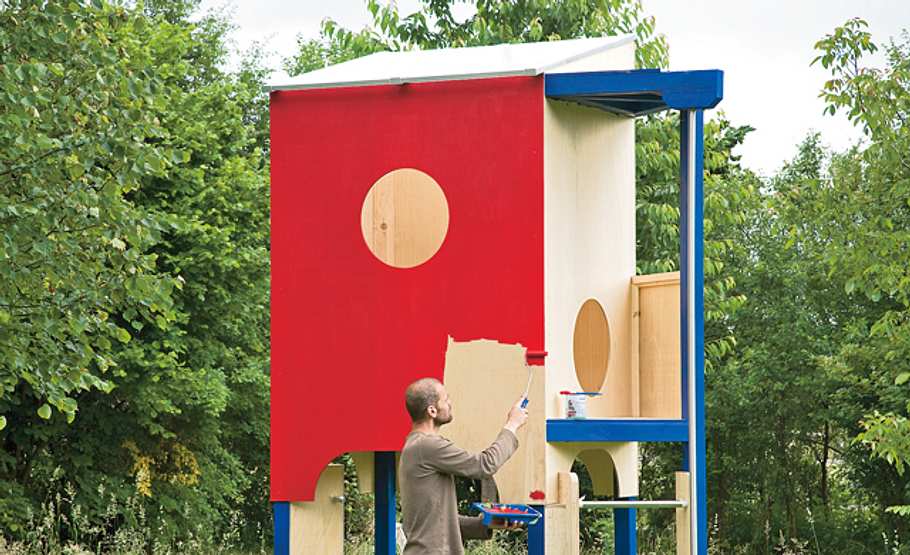

Abschließend Holzschutz beachten: Alle Holzteile mit Bläuegrund einlassen und anschließend farbig streichen.
Aus dem Turmzimmer des Stelzenhauses kann man den Mond beobachten und dank der Bullaugen wird es auch an Sommertagen nicht zu heiß in unserem Kinderspielhaus.
Spielhaus vormontieren
Der Bau des Spielhauses erfolgt in zwei Stufen: In der ersten Stufe werden alle Bauteile soweit möglich vorbereitet, in Stufe 2 erfolgt die Vor-Ort-Montage. Nutzen Sie die Gelegenheit, komplette Elemente vorzumontieren, das spart Zeit und Nerven beim Aufbau. Sie beginnen mit den Seitenteile.
Leitern des Stelzenhauses bauen
Aufwendig ist der Bau der beiden Leitern aus aufgedoppeltem Sperrholz und Edelstahlrohr. Denken Sie daran, alle Holzverbindungen mit Konstruktionsklebstoff wasserfest auszuführen. Ebenfalls wichtig ist der Drehschutz der Rohre – so können Ihre Kinder im Kletterhaus gefahrlos spielen.
Kinderspielhaus aufbauen
Mindestens zu zweit, besser zu dritt sollten Sie sein, wenn es darum geht, das Spielhaus aufzubauen, und es sollte nicht zu windig sein. Bereiten Sie erst die fünf Punktfundamente und das Loch für die Rutschstange vor, dann gelingt der Aufbau des Kletterhauses zügig. Nach dem Aufstellen des Spielhaus-Kurpus werden die Anbauteile montiert, alle Holzteile grundiert, anschließend gestrichen und so wetterfest gemacht.
