Panzerriegel

Querriegelschloss an Wohnungstür nachrüsten

Aus selbst 11/2015

Ein Querriegelschloss sorgt sofort für mehr Sicherheit an der Wohnungstür: Der Panzerriegel wird auf der Innenseite der Tür montiert und verkrallt sich im besten Fall rechts und links in der Laibung, wird das Schloss abgeschlossen. Wir zeigen die Montage eines Panzerriegels Schritt für Schritt.

(1/20)
Foto: sidm / CK

Panzerriegel montieren

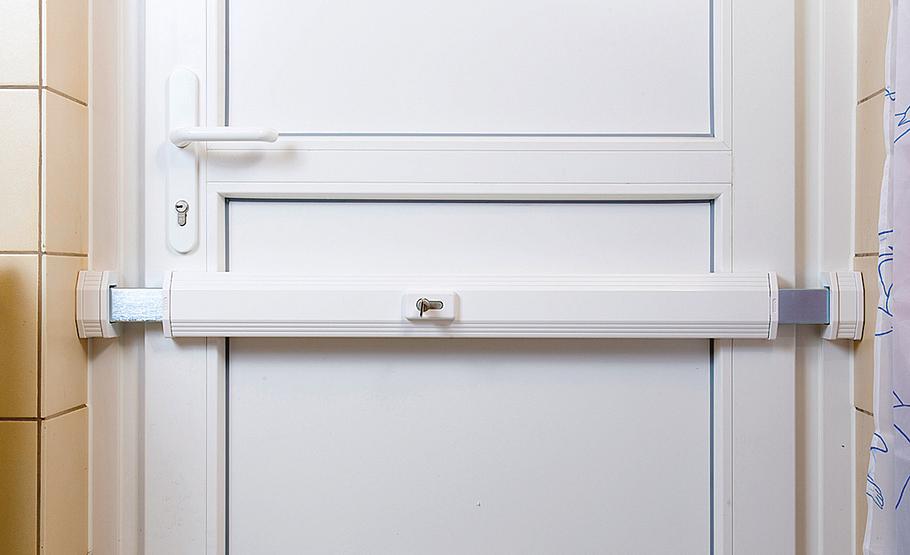

Auf der Innenseite der Wohnungstür montiert erschwert der Panzerriegel das Aufstemmen der Tür deutlich.

Foto: sidm / CK

Panzerriegel montieren

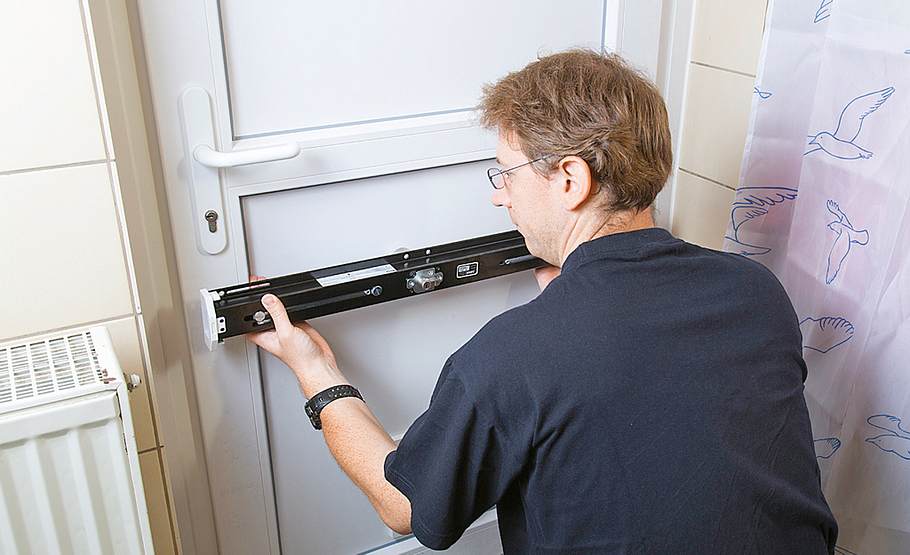

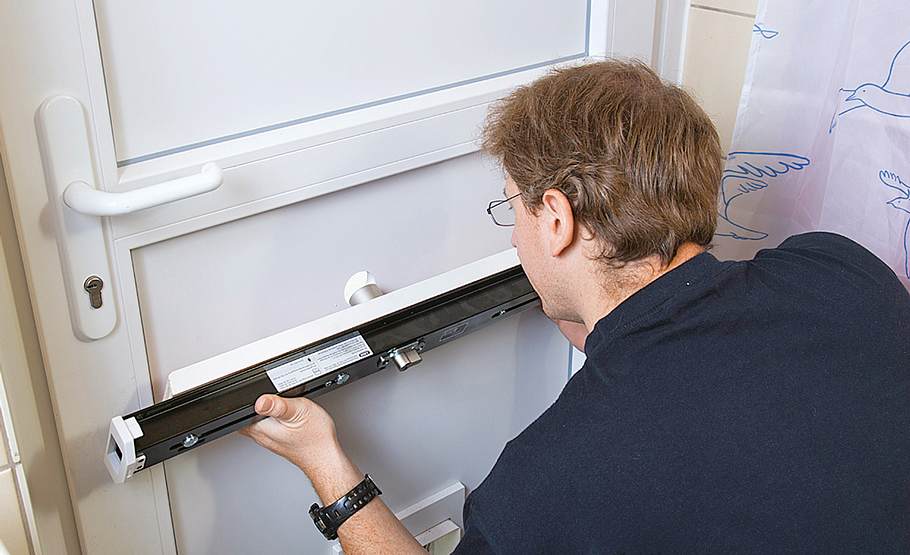

Halten Sie den Riegel unterhalb des Beschlages an, richten ihn aus und markieren die Zylinderlochmitte.

Foto: sidm / CK

Panzerriegel montieren

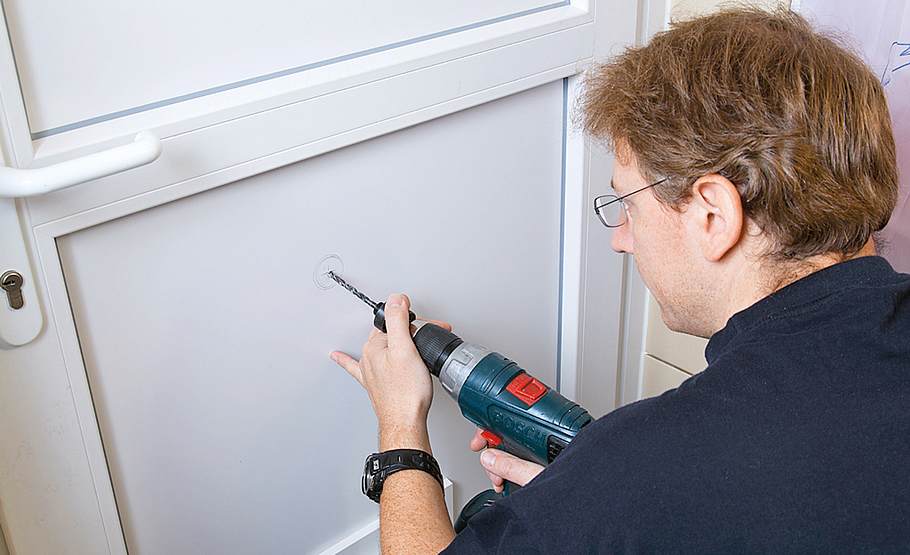

Klein vorbohren, dann ...

Foto: sidm / CK

Panzerriegel montieren

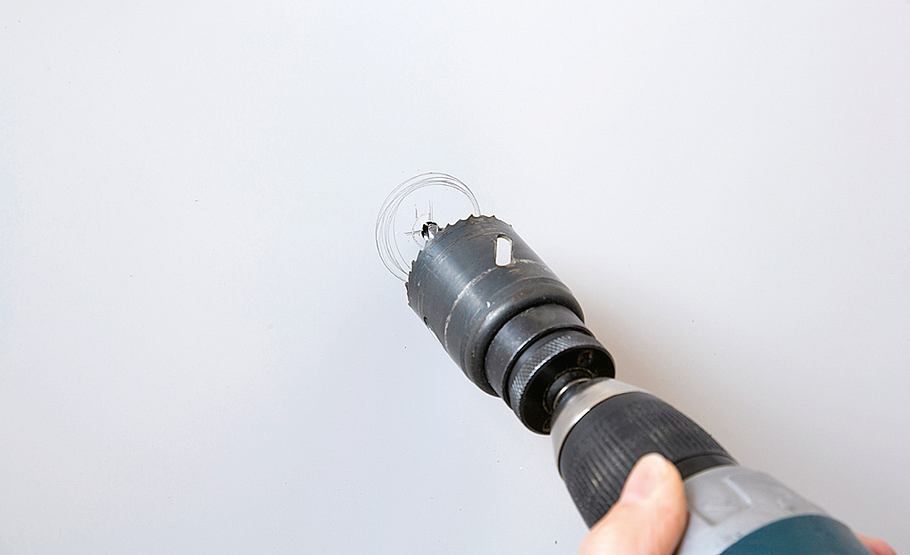

... mit einer Lochsäge standardmäßig 42-45 mm, bei Verwendung der Panzerplatte 56-58 mm aufbohren.

Foto: sidm / CK

Panzerriegel montieren

Riegelschloss mit Schutzzylinder ins hergestellte Loch stecken – hier muss der Riegel vorher noch etwas unterfüttert werden!

In Länge und Tiefe des Hohlraums zwischen dem Leistenbesatz eine stabile Holz(werkstoff)latte zuschneiden und an Zylinderposition entsprechend durchbohren; farblich ggf. der Tür anpassen! Praxistipp: Abus bietet auch eine 15 mm starke Schlosskörperunterlage an.

Foto: sidm / CK

Panzerriegel montieren

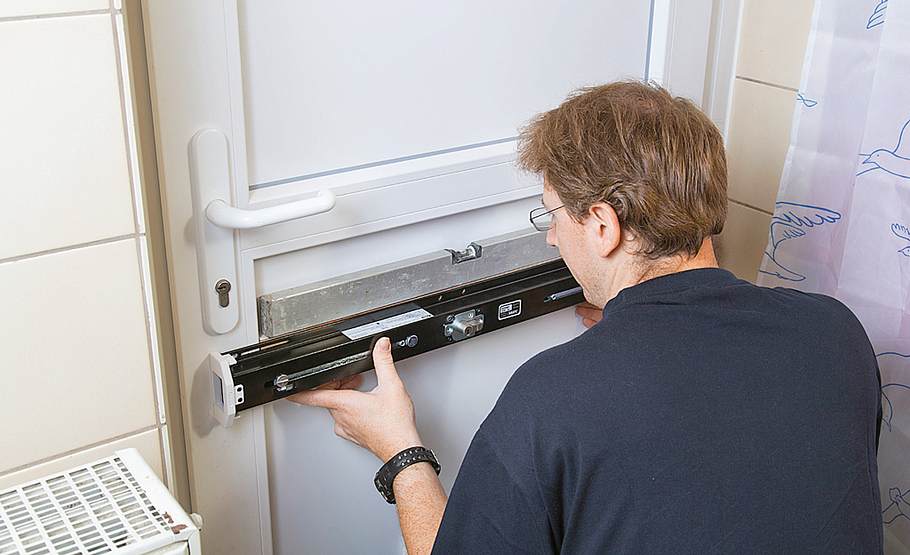

Den Panzerriegel waagerecht ausrichten; der Zylinder muss dabei mittig im Zylinderloch sitzen. Positionen der vier Befestigungsschrauben (links/rechts, oben/unten) anzeichnen und vorbohren (Holz 3,5, Metall 4 mm).

Foto: sidm / CK

Panzerriegel montieren

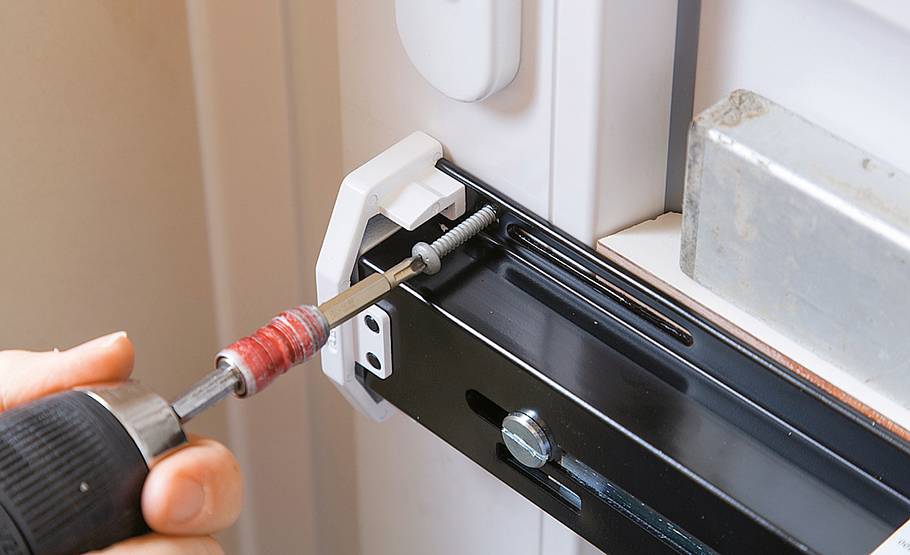

Querriegelschloss mit Schrauben 4,8 x 32 mm anschrauben.

Foto: sidm / CK

Panzerriegel montieren

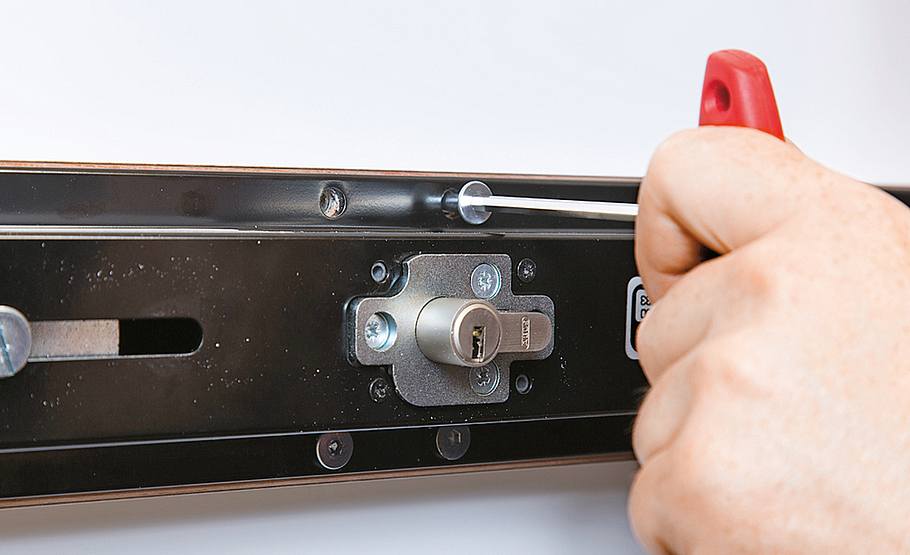

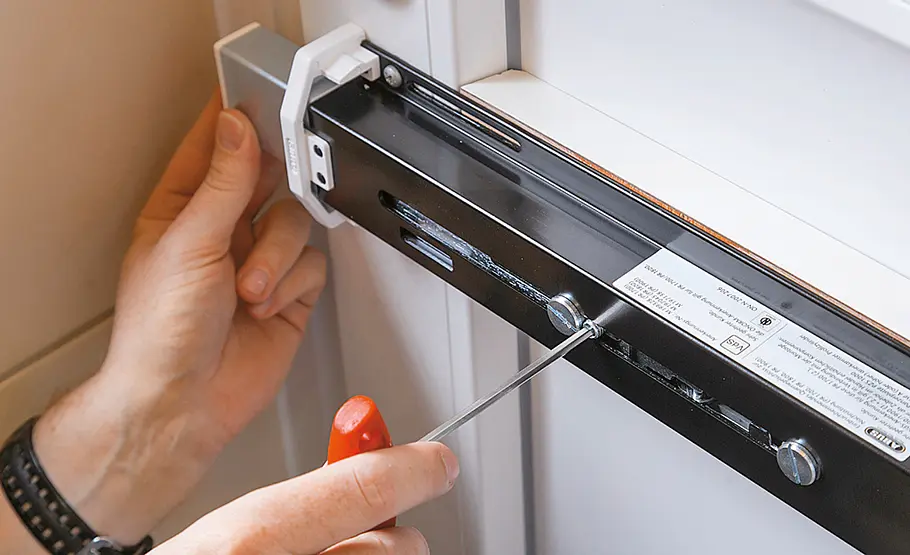

Riegel durch zwei Schlüsselumdrehungen ausschließen und Schlüssel abziehen. Feststellschrauben um drei Umdrehungen lösen. Riegel von Hand bis in Endlage weiter herausziehen und ...

Foto: sidm / CK

Panzerriegel montieren

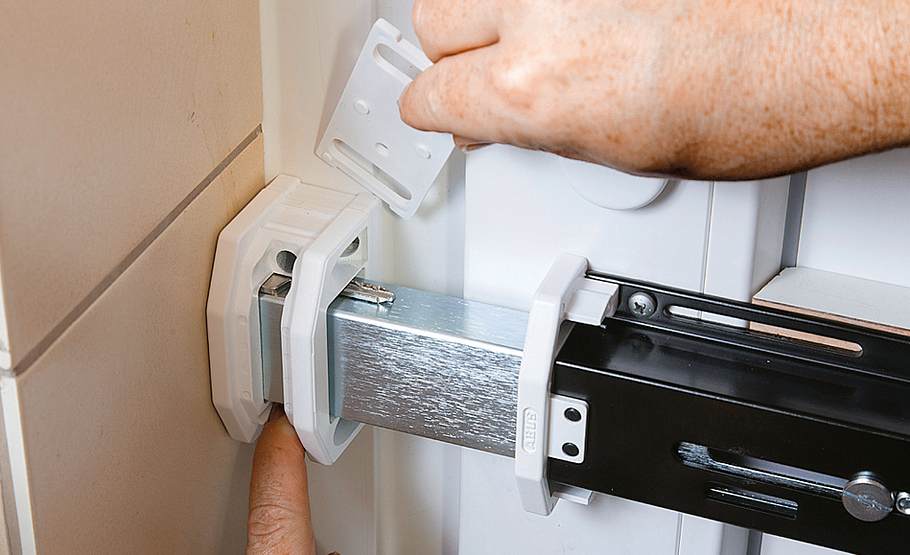

... Schließkasten aufstecken. Mit Kunststoffunterlagen oder mit Anschraubplatte und zwischengelegten Kunststoffunterlagen (ab 14 mm Falzstärke) unterlegen. Feststellschrauben anziehen, Riegel zurückschließen.

Foto: sidm / CK

Panzerriegel montieren

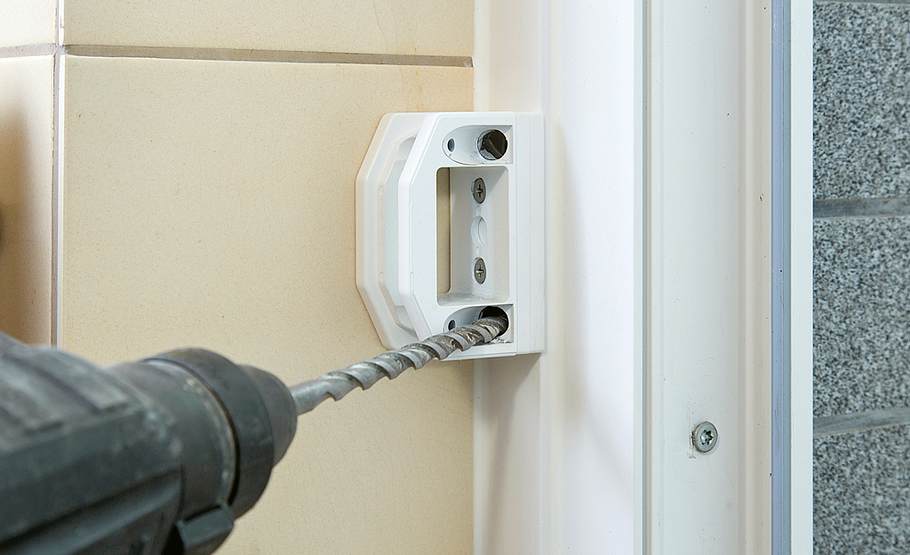

An ermittelter Position der Schließkästen die Bohrpunkte markieren, vorbohren und verschrauben.

Foto: sidm / CK

Panzerriegel montieren

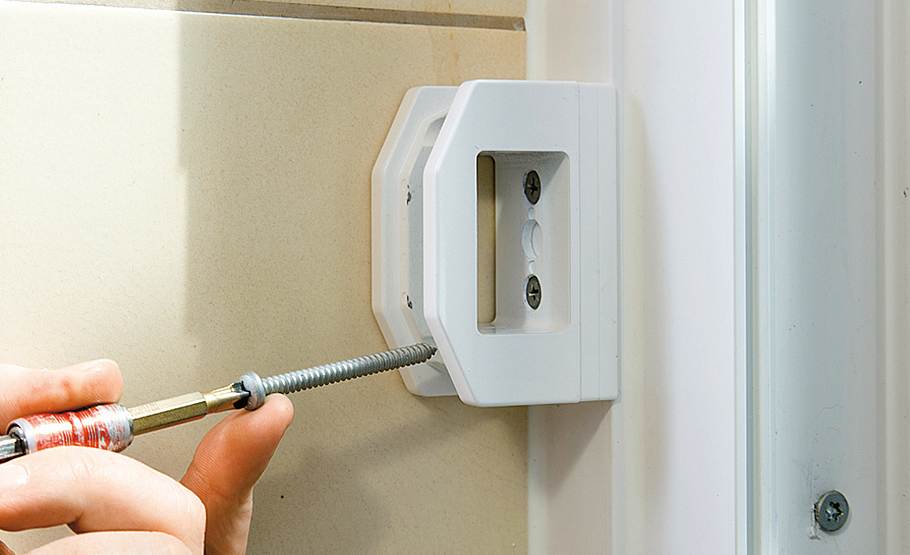

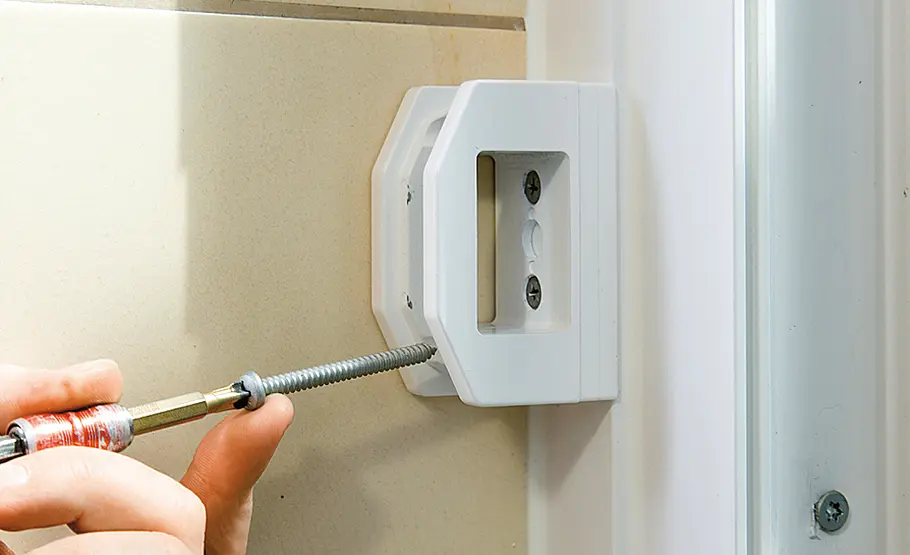

Mittig mit Schrauben 4,8 x 60 mm, oben/unten mit schräg im Mauerwerk gesetzten Rahmendübeln 10 x 120 mm.

Foto: sidm / CK

Panzerriegel montieren

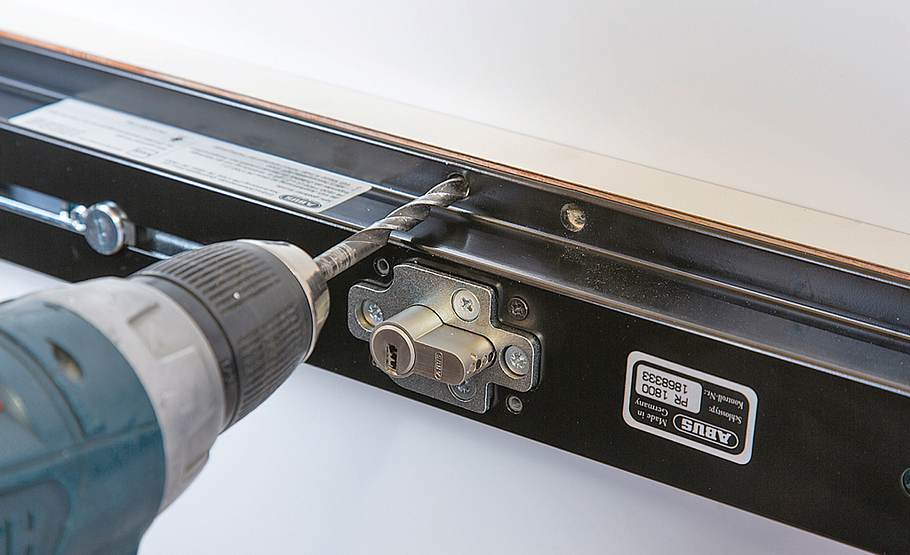

Wenn nicht schon zu Beginn erfolgt, nun für die Befestigung der Panzerplatte von innen vorbohren.

Foto: sidm / CK

Panzerriegel montieren

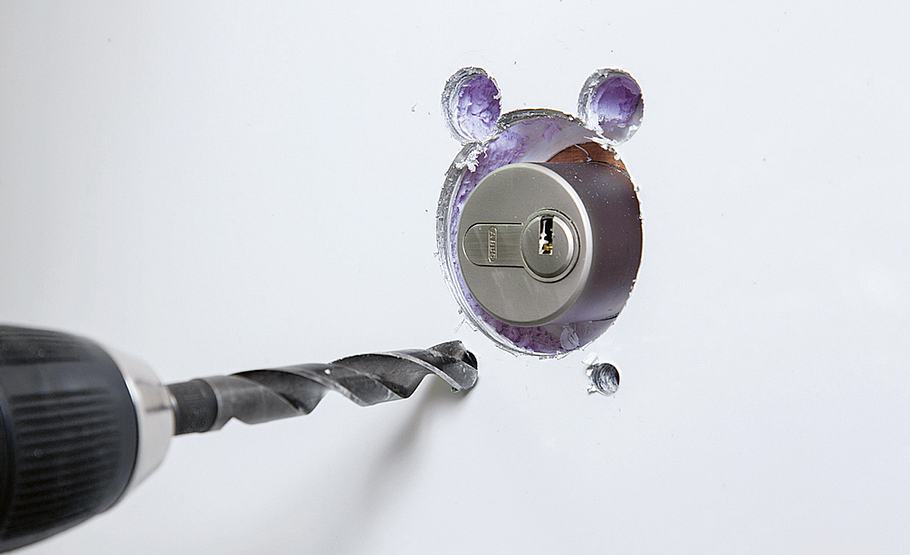

Von außen entsprechend der Schraubaufnahmen an der Panzerplatte mit 8 mm anbohren.

Foto: sidm / CK

Panzerriegel montieren

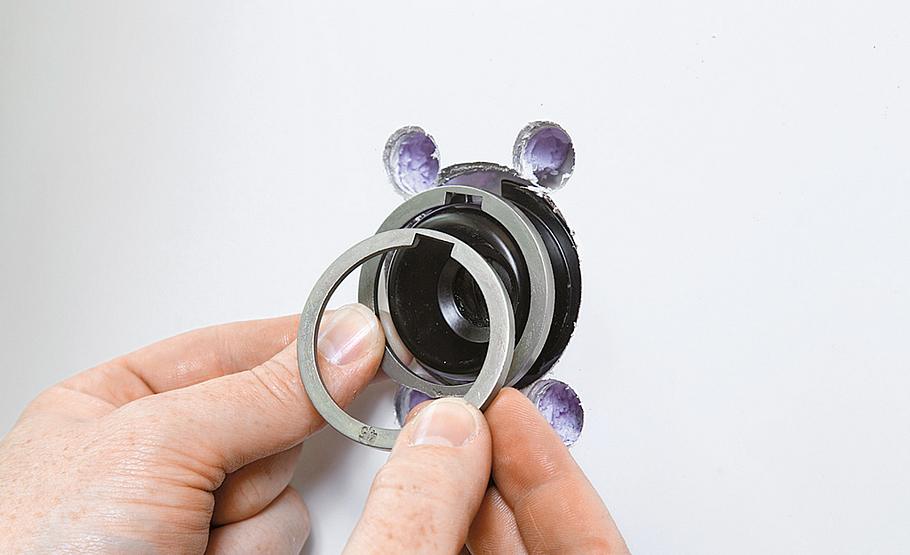

Unterlegscheiben flächenbündig mit dem Türblatt über den Schließzylinder stecken.

Foto: sidm / CK

Panzerriegel montieren

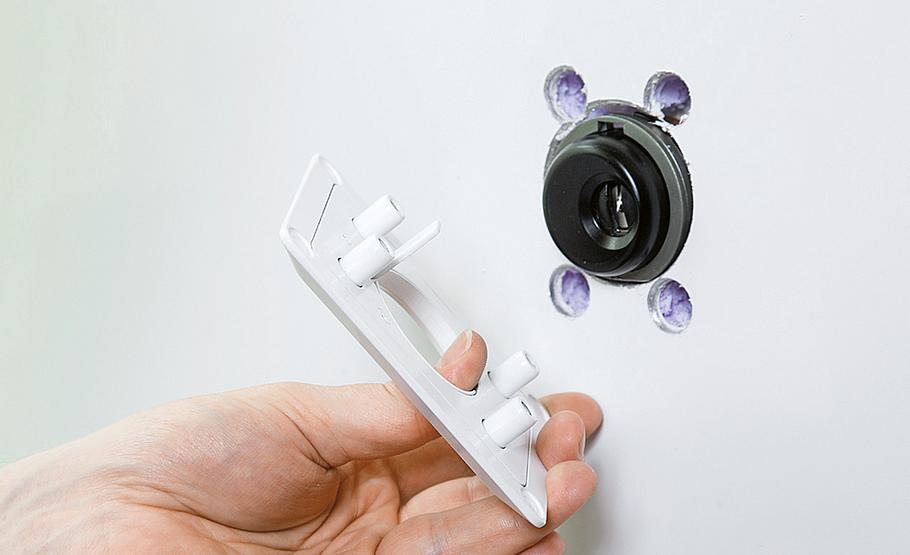

Dann die Panzerplatte von außen aufstecken ...

Foto: sidm / CK

Panzerriegel montieren

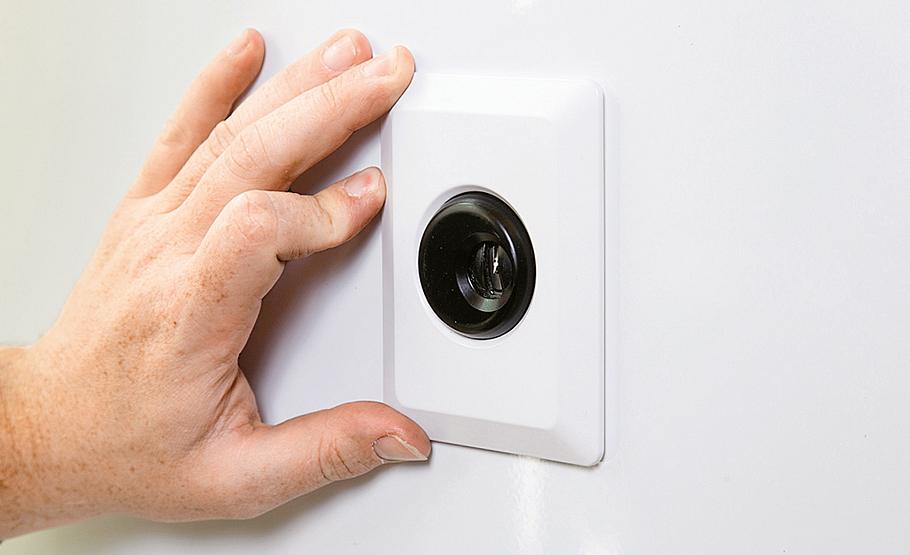

... und arretieren.

Foto: sidm / CK

Panzerriegel montieren

Von innen mit entsprechend langen M6 Schrauben Schließzylinder und Panzerplatte verschrauben.

Foto: sidm / CK

Panzerriegel montieren

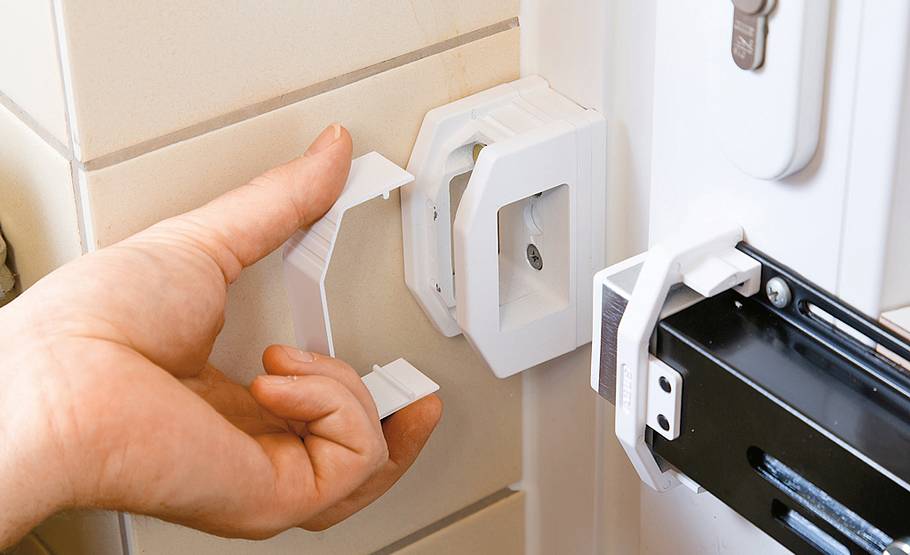

Nun die Abdeckhauben auf die beiden Schließkästen stecken.

Praxistipp: Ist kein Platz für Schließkästen vorhanden, kann der Riegel auch in die Wand einschließen: Wand entsprechend aufstemmen, Mauerabdeckung und Abdeckplatte einsetzen.

Foto: sidm / CK

Panzerriegel montieren

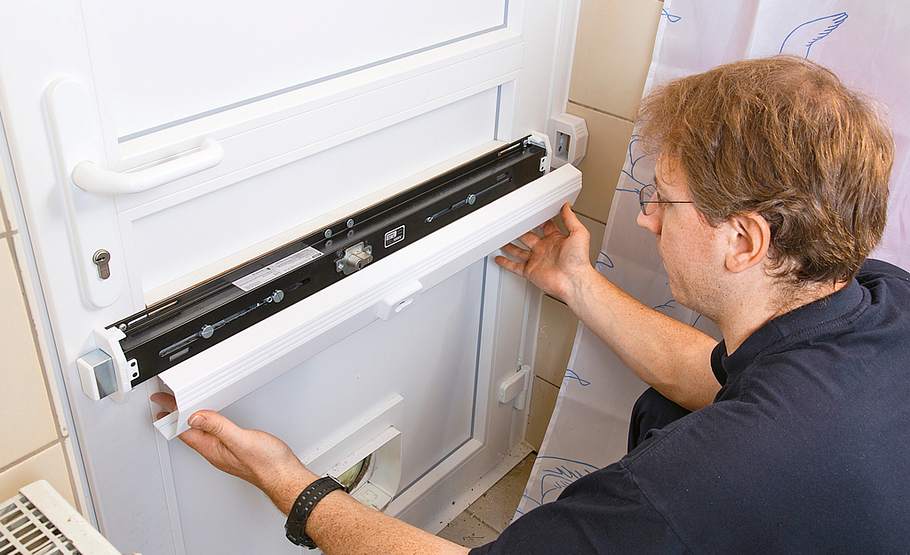

Auch der Schlosskörper bekommt eine schlichte Abdeckung, die einfach aufgesteckt wird.

Foto: sidm / CK

Panzerriegel montieren

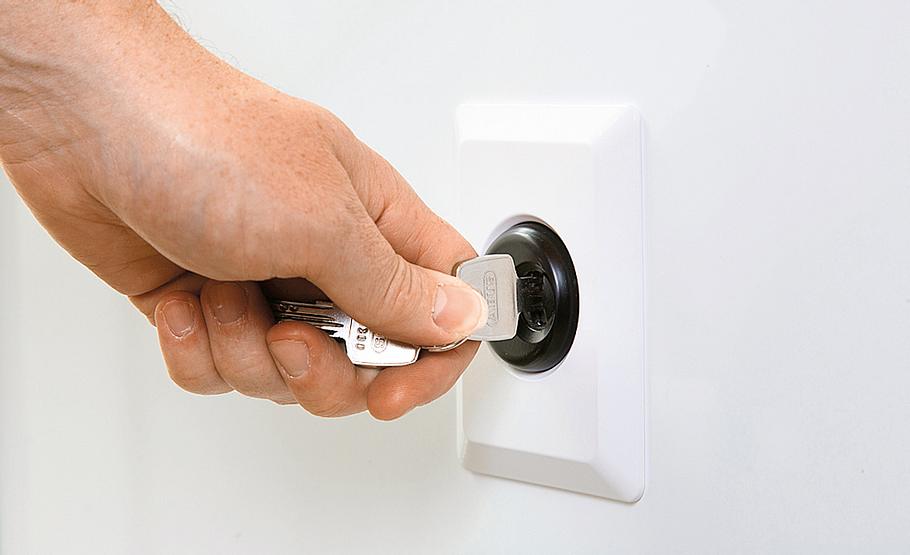

Ist die Montage abgeschlossen, lässt sich das Querriegelschloss von innen und außen schließen.

Mit einem Panzerriegel, der quer über der Tür verläuft, lassen sich Türen über die komplette Breite absichern. Das signalisiert auch dem Einbrecher direkt: Hier ist massiver Widerstand zu erwarten!

Querstangenschloss: Panzerriegel montieren

Bei besonders engen Einbauverhältnis können die hier vorgestellten Panzerriegel auch ins Mauerwerk schließen, also direkt in die Wand und nicht in die Schließkästen (die Mindestabstände zwischen Türblatt und Schließkasten betragen bei Türblattbreiten kleiner 850 mm auf der Scharnierseite mindestens 65 mm und maximal 120 mm). In jedem Fall müssen die Riegel mindestens 1 cm in Schließkasten oder Mauerabdeckplatte hineinführen. Vorsicht: Bei geöffneter Tür ist eine Kollision zwischen Tür bzw. Schlosskörper zum Schließkasten zu vermeiden, ggf. einen Türstopper montieren!

Praxistipp: Je nach Beschaffenheit und Art der Tür sind immer besondere Arbeitsschritte zu beachten und den Montageanleitungen zu entnehmen. In unserem Fall musste die Tür aufgrund eines Leistenbesatzes mit einer Auflage unterfüttert werden.
