Holz-Stehleuchte bauen

Aus selbst ist der Mann 3/2018

Eine Holz-Stehleuchte besteht in der Regel aus einem Fuß und dem Lampenschirm. Lampenschirme kann man für kleines Geld kaufen, das Gestell können Sie preiswert selber bauen.

(1/20)
Stehleuchte bauen

Holz-Stehleuchte bauen

Die selbst gebaute Stehleuchte kostet etwa 34 Euro. Der Lampenschirm kostet extra.

bauen

Holz-Stehleuchte bauen

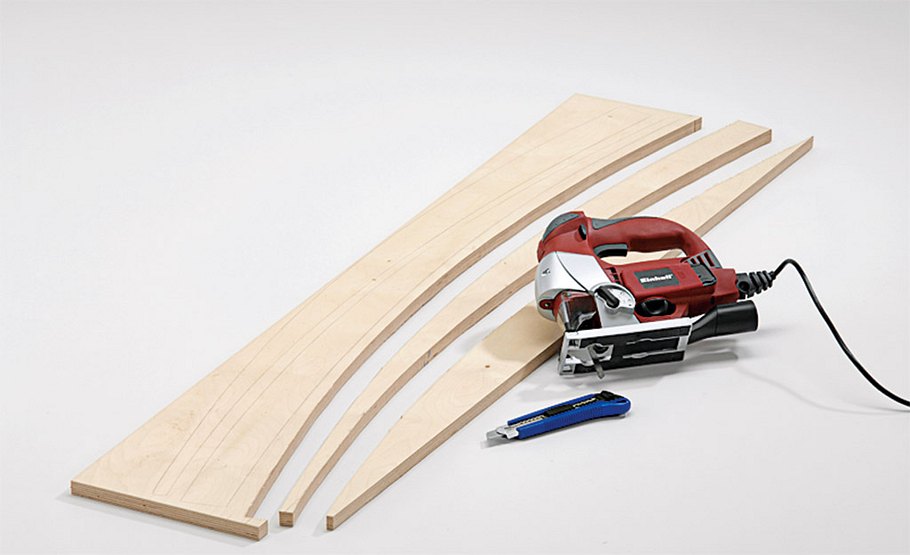

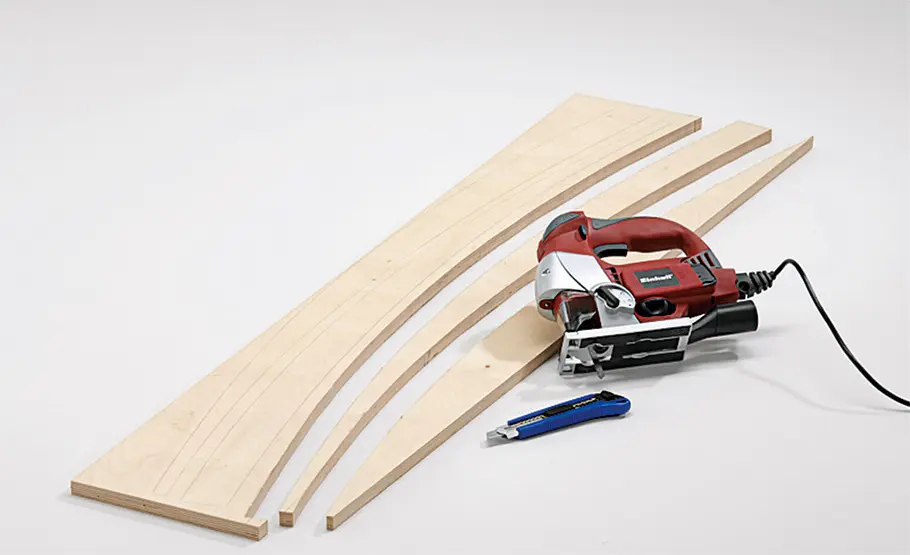

Zeichnen Sie die Konturen der drei Beine auf die Platte und sägen sie aus. Tipp: Vorheriges Anritzen mit einem ...

Lampe

Holz-Stehleuchte bauen

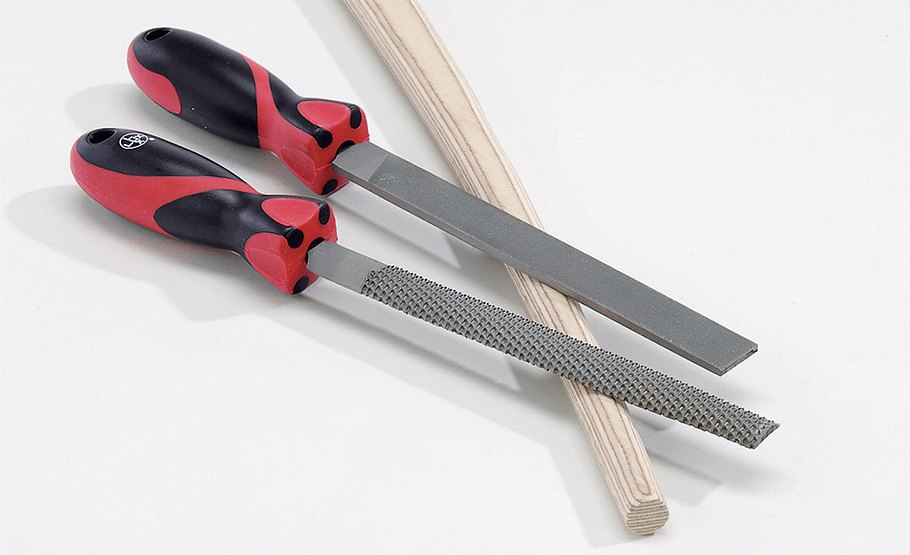

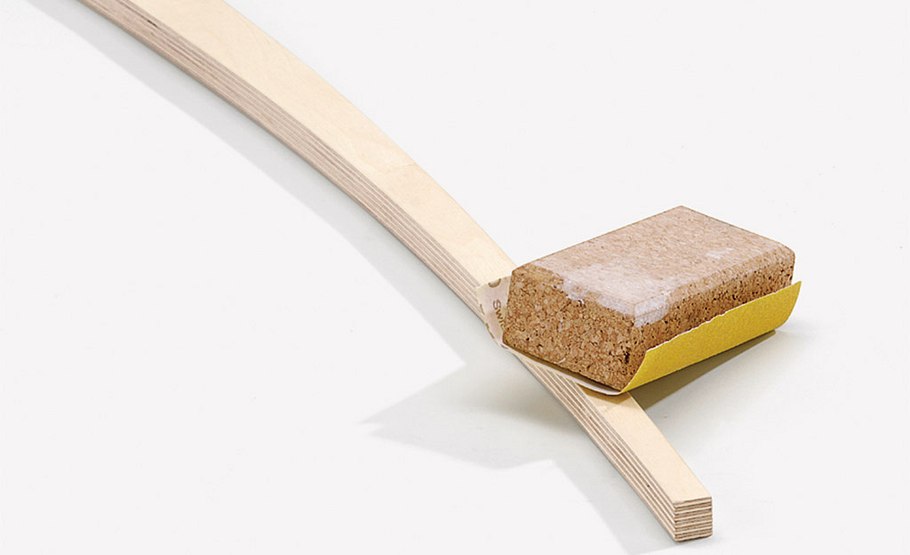

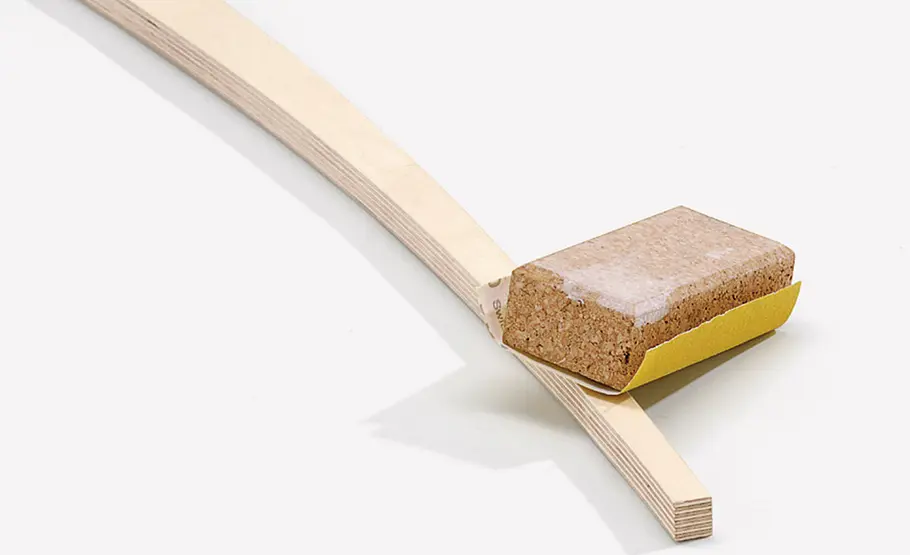

... Cuttermesser verhindert das Ausreißen. Schleifen Sie anschließend die Kanten und Flächen sorgfältig nach.

Lampen

Holz-Stehleuchte bauen

Praxistipp: Die Schnittkante von Multiplex ist aufgrund der Furnierlagen besonders interessant. Sie können diese Optik betonen, indem Sie die Kanten abrunden und die Schichten damit bis in die Oberfläche sichtbar machen.

Stehleuchte

Holz-Stehleuchte bauen

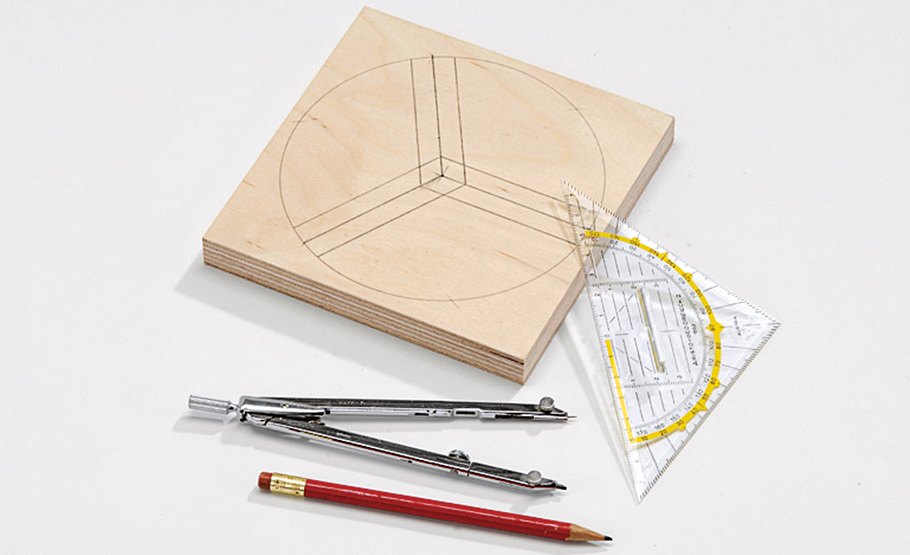

Nun zeichnen Sie die Grundplatte für die Fassungen an. An dieser Platte werden später die Beine befestigt.

Stehleuchte bauen

Holz-Stehleuchte bauen

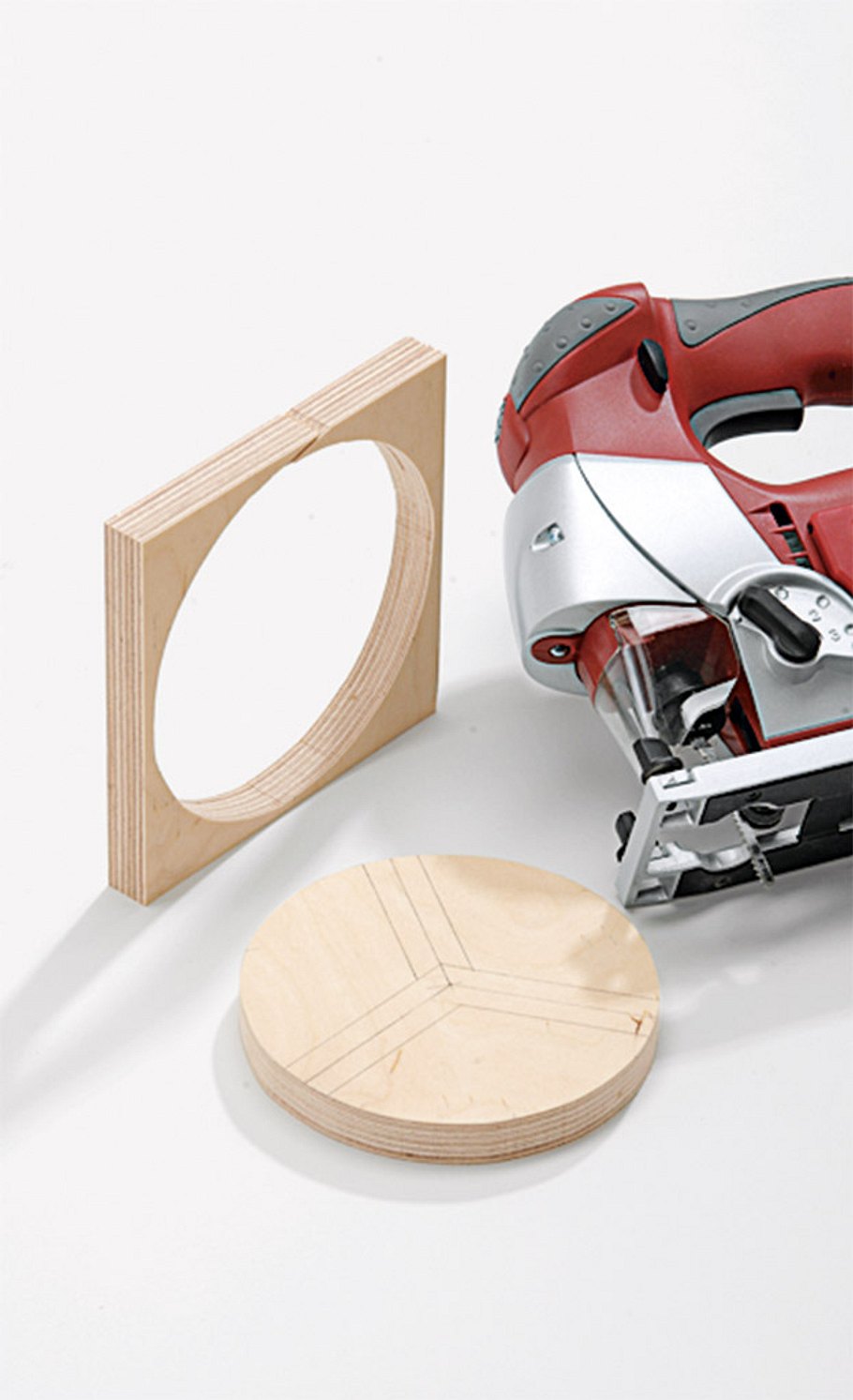

Schneiden Sie die Grundplatte mit der Stichsäge und einem feinzahnigen, schmalen (Kurven-)Sägeblatt aus.

Stehleuchte bauen

Holz-Stehleuchte bauen

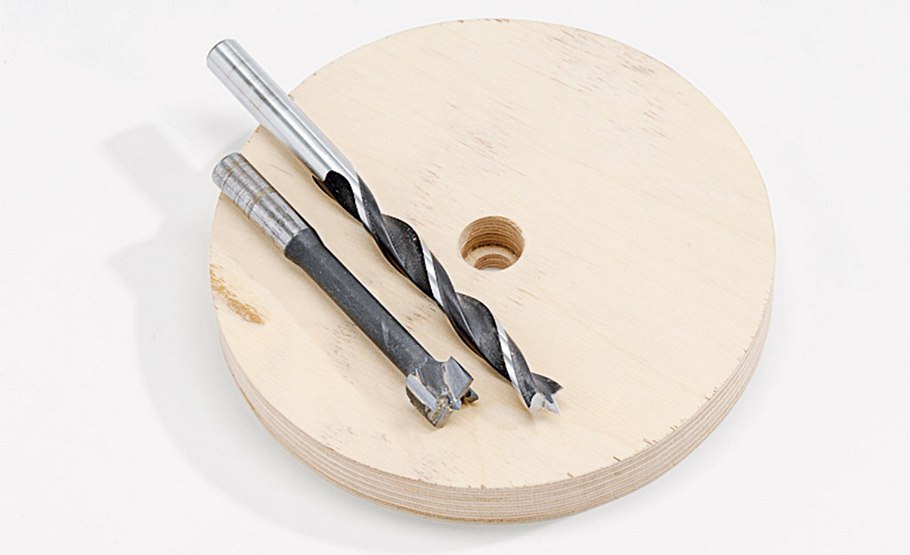

Für die Kabelverschraubung ist eine Zapfensenkung erforderlich: Von oben mittig ein 12 mm tiefes 15-mm-Loch mit dem Forstnerbohrer schneiden und dieses mit dem 10er Holzbohrer durchbohren.

Stehleuchte bauen

Holz-Stehleuchte bauen

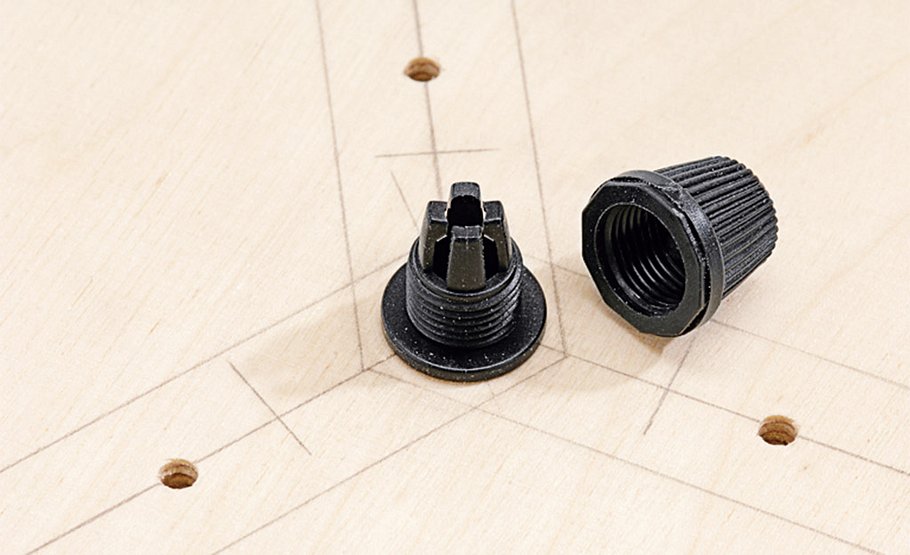

Je Bein zwei 4er Löcher für die Verschraubung bohren und von oben senken. Kabelverschraubung so montieren, dass der Schraubring unten sitzt.

Stehleuchte bauen

Holz-Stehleuchte bauen

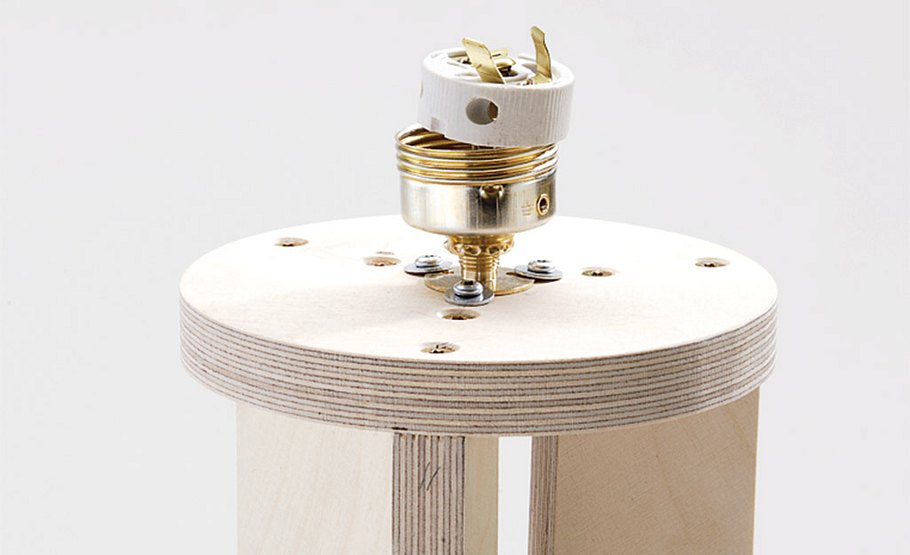

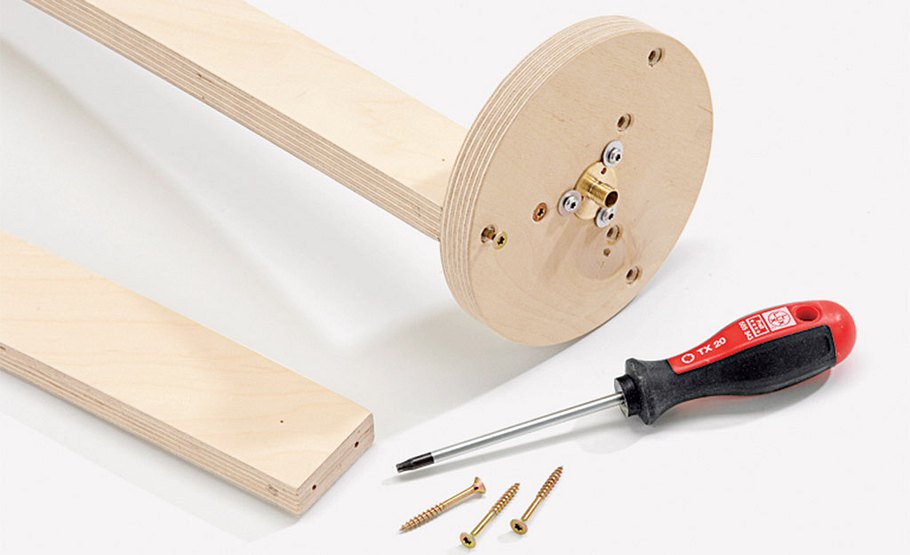

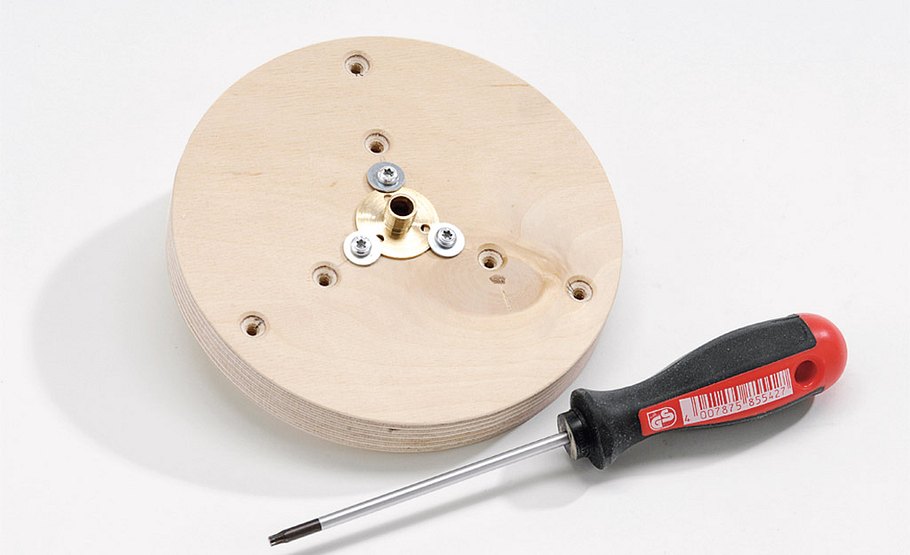

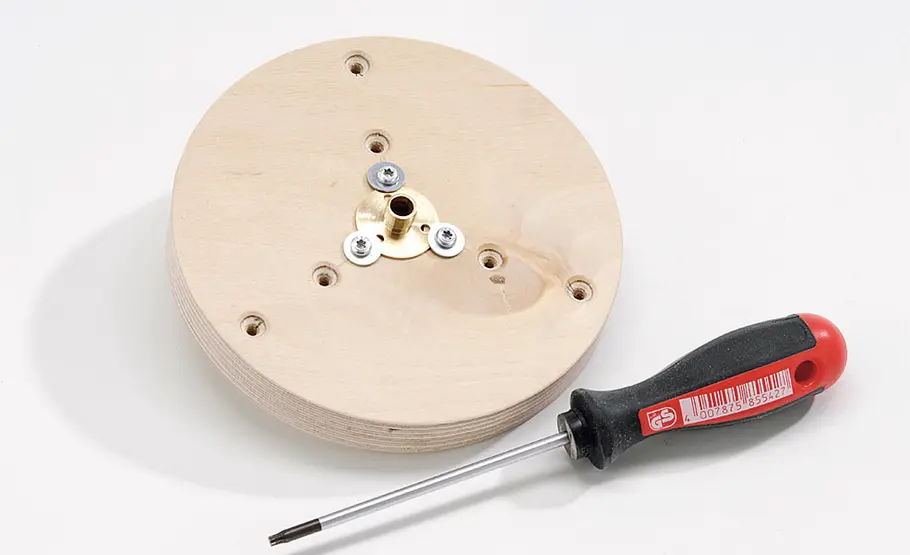

Den Messing-Scheibennippel wie gezeigt von oben mit Holzschrauben und Unterlegscheiben auf die Platte schrauben.

Stehleuchte bauen

Holz-Stehleuchte bauen

Anschließend verschrauben und verleimen Sie die Beine mit der Grundplatte. Unbedingt in die Beine vorbohren!

Stehleuchte bauen

Holz-Stehleuchte bauen

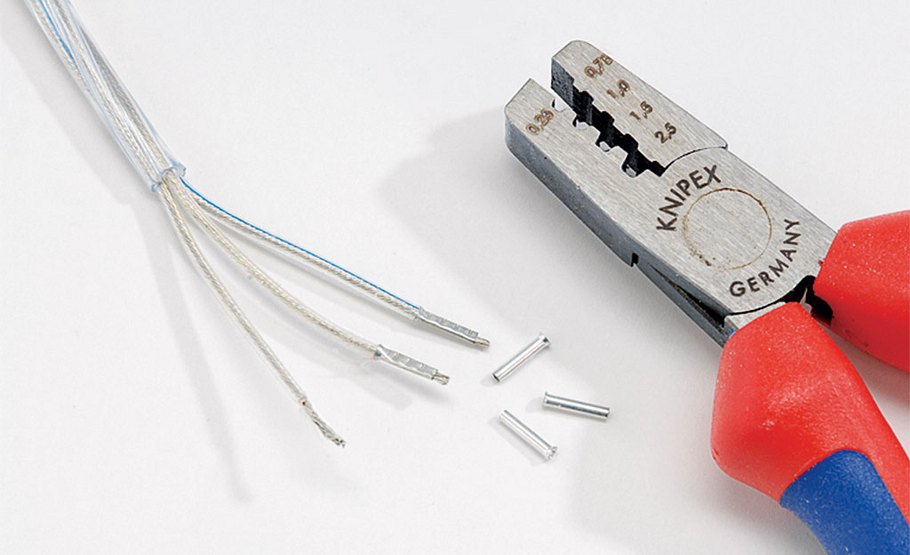

Bei der transparenten Leitung sind die Adern markiert. Leitungs- und Aderenden abisolieren und Aderendhülsen aufquetschen.

Stehleuchte bauen

Holz-Stehleuchte bauen

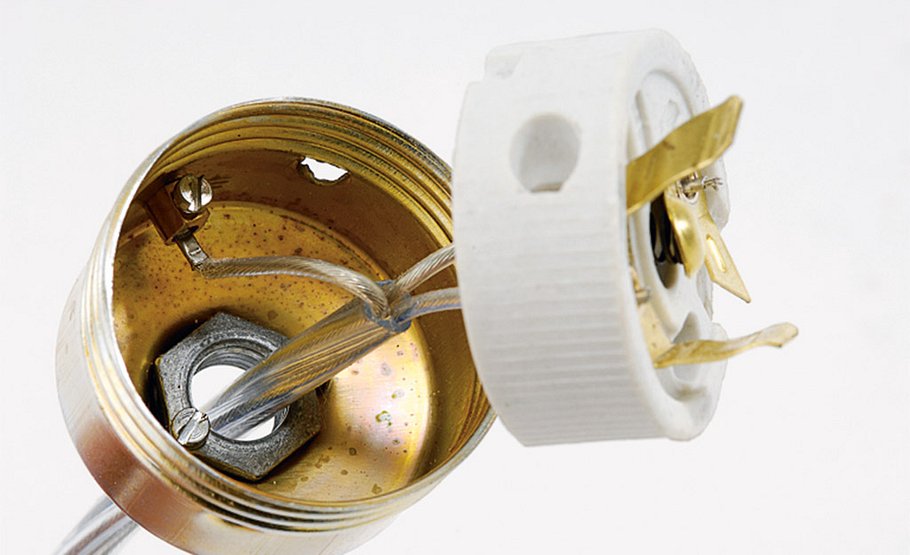

Schutzleiter (gelb/grün) an der Messingfassung, Neutralleiter und Phase an den beiden Kontakten des ...

Stehleuchte bauen

Holz-Stehleuchte bauen

... Keramikeinsatzes montieren. Leitung durch Scheibennippel/Kabelverschraubung führen, Fassung aufschrauben ...

Stehleuchte bauen

Holz-Stehleuchte bauen

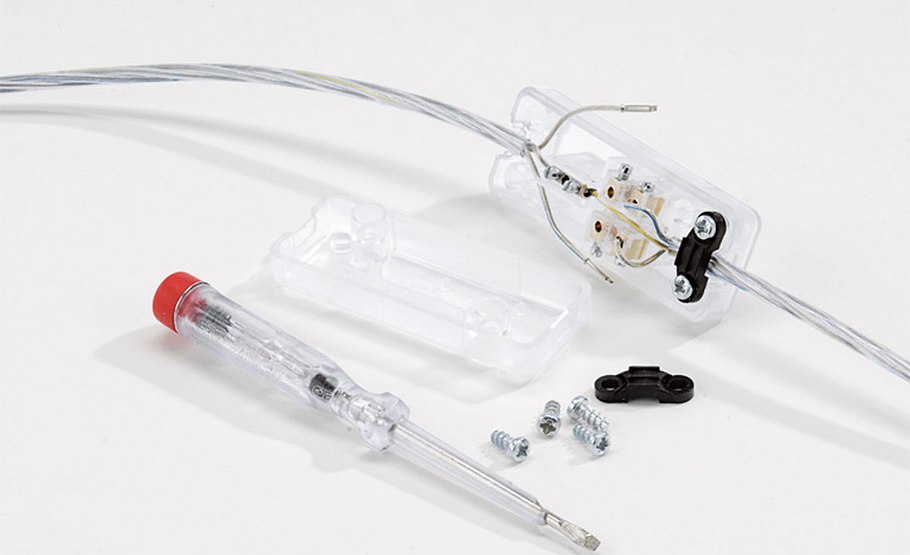

... und mit Klemmschraube sichern. Schnurschalter wie gezeigt montieren. Zugentlastungen festziehen!

Stehleuchte bauen

Holz-Stehleuchte bauen

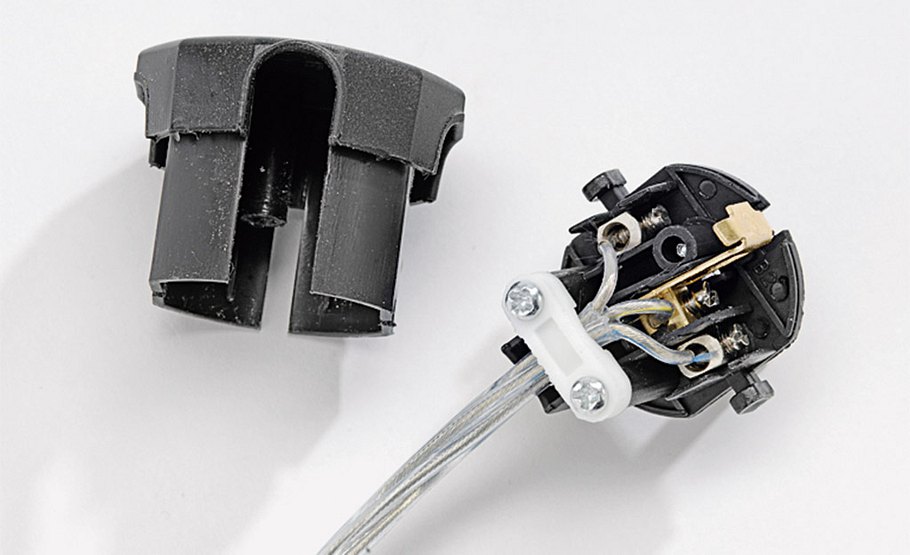

Nun auch den Schutzkontaktstecker (mit Endhülsen auf den Adern; Schutzleiter mittig) anschließen.

Stehleuchte bauen

Holz-Stehleuchte bauen

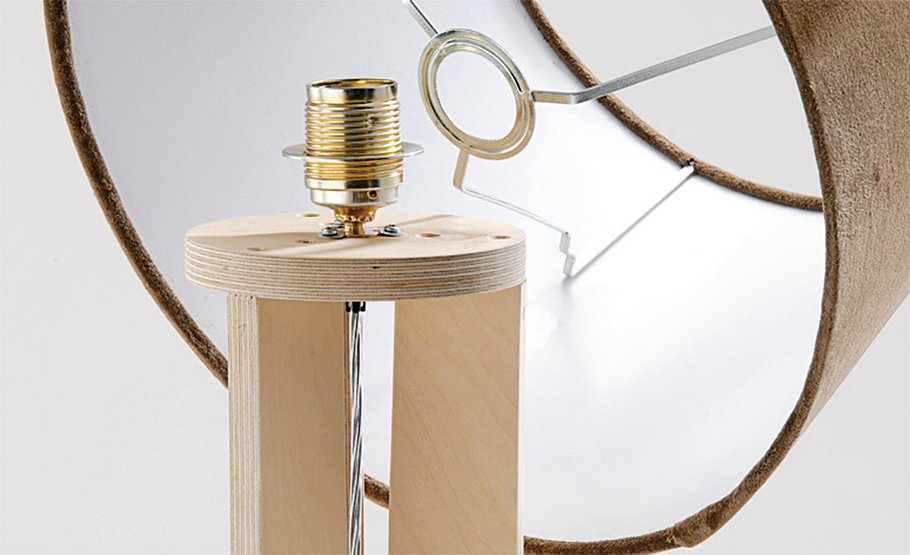

Der Lampenschirm wird zwischen zwei Schraubringen an der Fassung befestigt.

Stehleuchte bauen

Holz-Stehleuchte bauen

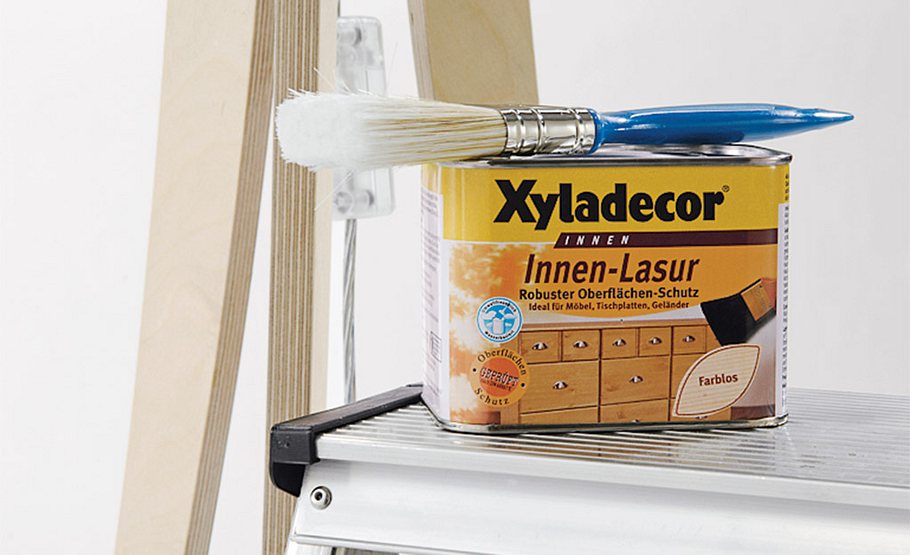

Schützen Sie die Holzoberfläche mit einer Lasur, um ein Vergrauen durch Staub dauerhaft zu vermeiden.

Stehleuchte bauen

Holz-Stehleuchte bauen

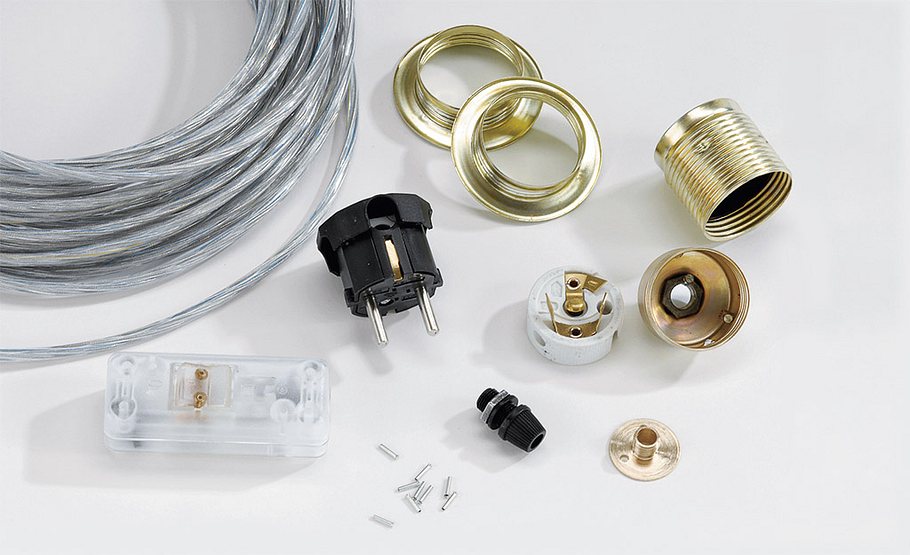

Wir haben folgende Produkte von Conrad- Electronic verwendet: Ölflex-Leitung 3x0,75 (Artikel-Nr.: 604180; 3,59 Euro/Meter), Messing-Schraubringe E27, (Artikel-Nr.: 620306; 1,49 Euro/Paar), Winkelstecker (Artikel-Nr.: 624446; 1,19 Euro), Metallfassung E 27 (Artikel-Nr.: 620302; 1,95 Euro), Schnur-Zwischenschalter transparent (Artikel-Nr.: 702774; 7,49 Euro), Aderendhülsen 0,75x6 (Artikel-Nr.: 611883; 1,02 Euro/100 Stck.), Kabelverschraubung mit M10er Gewinde (Artikel-Nr.: 527190; 0,55 Euro), Scheibennippel (nicht von Conrad, im Baumarkt erhältlich).

Stehleuchte bauen

Holz-Stehleuchte bauen

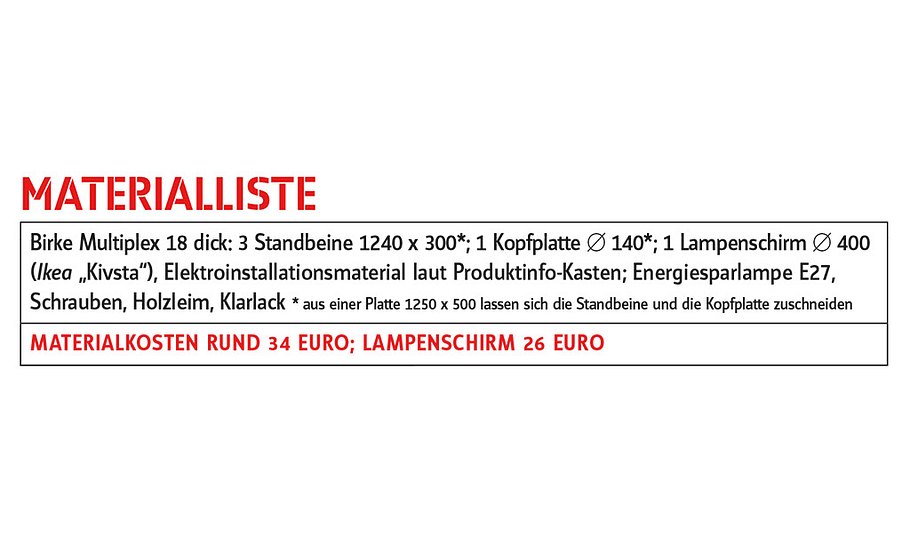

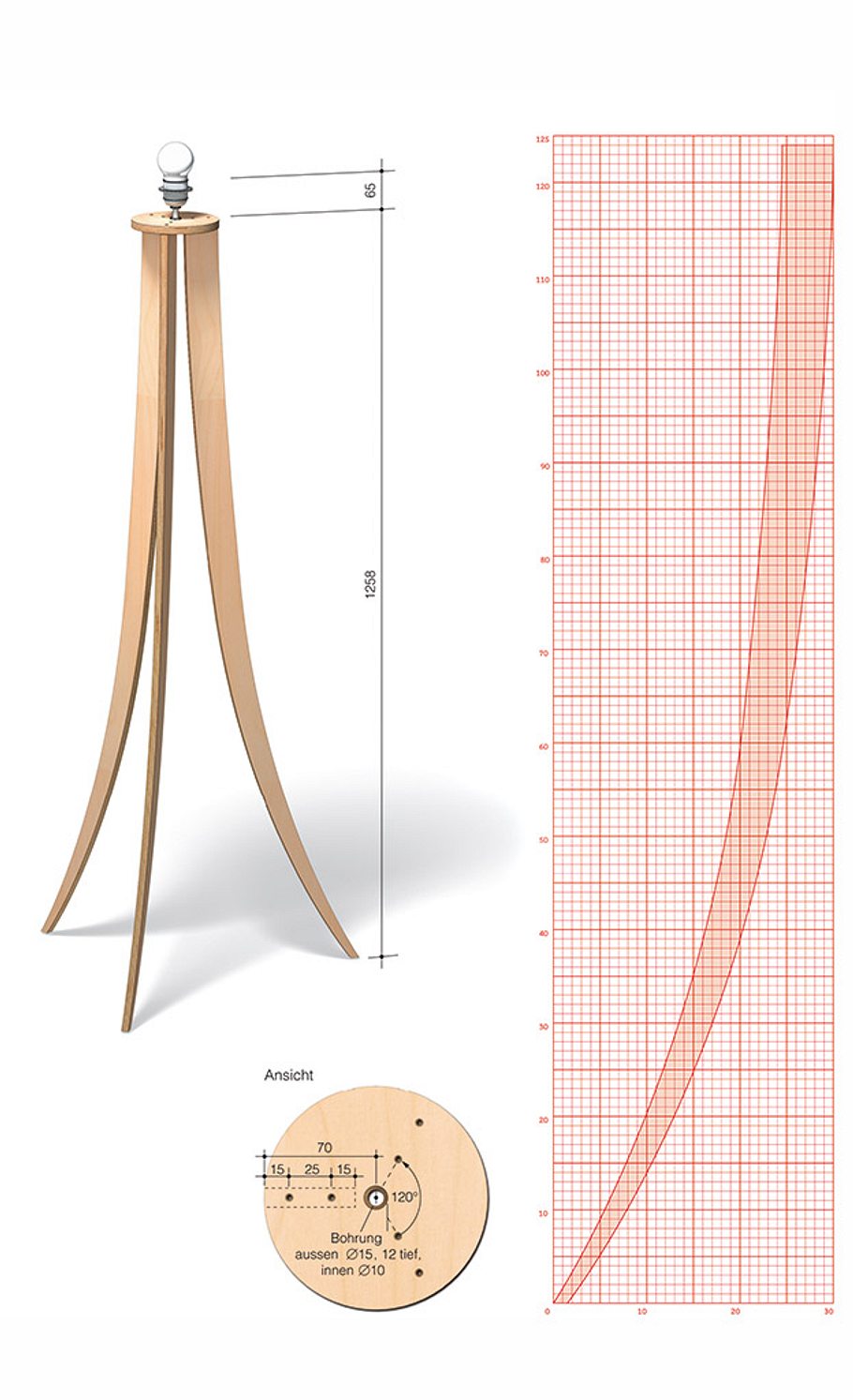

Alle Bauteile lassen sich aus einem Stück Multiplex schneiden.

Stehleuchte bauen

Holz-Stehleuchte bauen

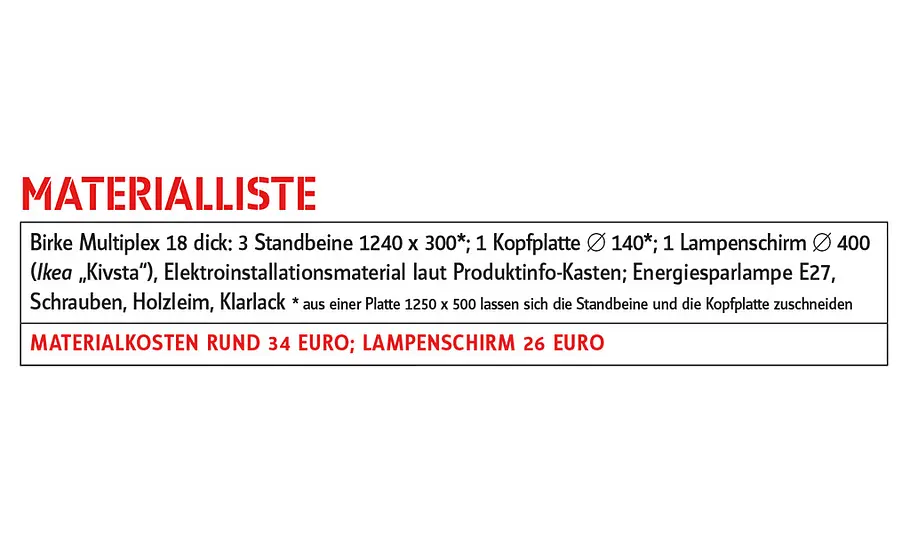

Die Materialkosten belaufen sich auf 34 Euro.

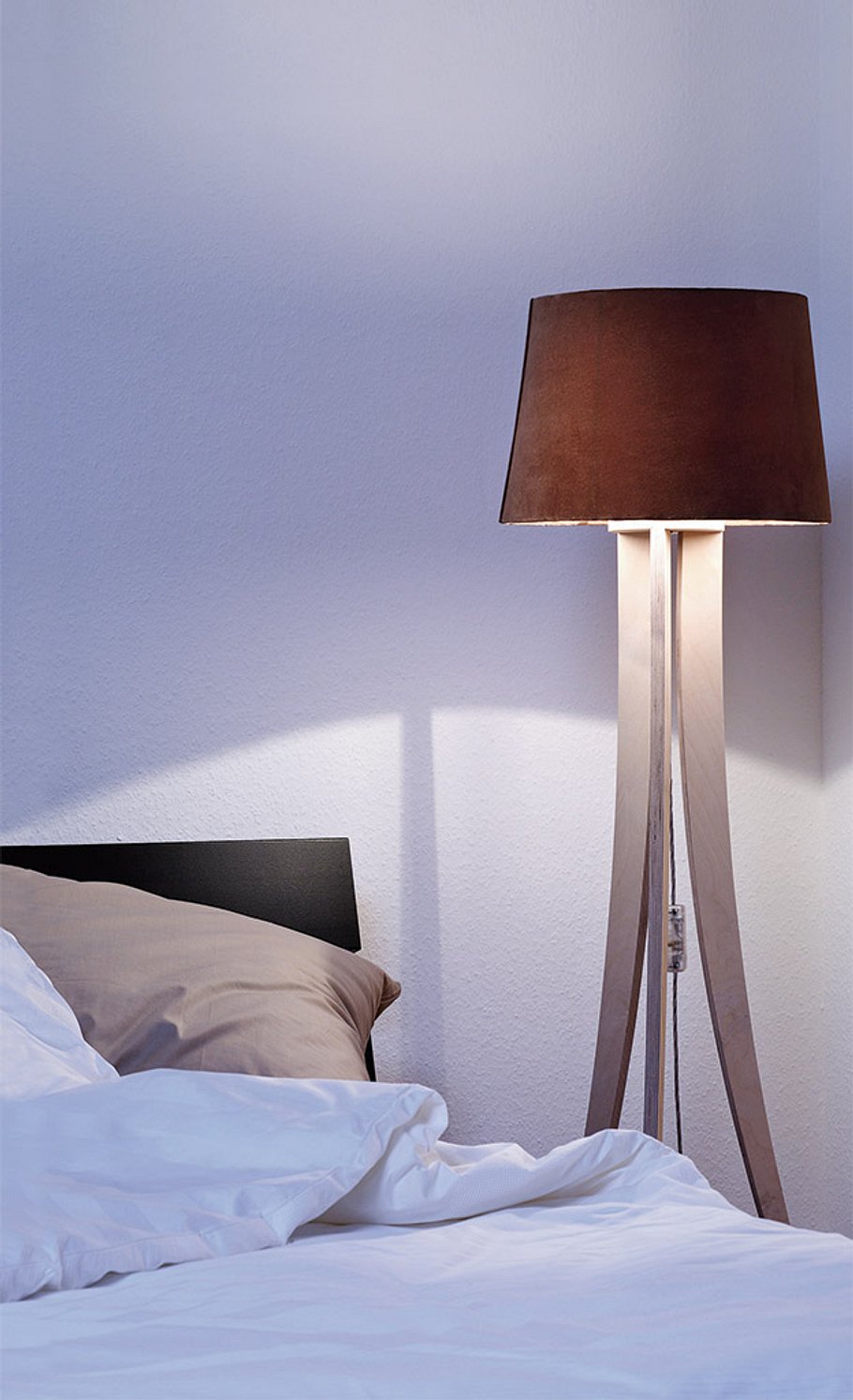

Unsere selbst gebaute Stehleuchte aus Holz bringt eine tolle Atmosphäre in ihre Wohnung. Die Stehlampe wird einfach aus einem Stück Holz geschnitten und ist zudem sehr simpel nachzubauen. Das kostet Sie unter einen Tag Zeit und nicht einmal 35 Euro für das Material, für den Lampenschirm können Sie noch einmal mit etwa 20 Euro rechnen.

Stehleuchte bauen

Checkliste Werkzeug

  • (Ständer-) Bohrmaschine

  • Aderendhülsenzange

  • Cuttermesser

  • Schraubendreher

  • Senker

  • Stichsäge

Der Stehleuchtenfuß besteht aus Birken-Sperrholz. Sägen Sie zunächst die Beine mithilfe der Schablone aus. Anschließend sägen Sie die Grundplatte für die Fassung aus. Sind Beine und Platte befestigt, folgt die Elektronik. Auch diese haben wir selbst gebaut. Falls Sie sich den Umgang mit Fassung, Schalter und Stecker nicht zutrauen, lassen Sie sich helfen. Jede Elektroinstallation birgt ein gewisses Risiko und sollte deshalb mit Vorsicht zu genießen sein.
