Reparatur Handy-Kamera Handy-Gehäuse und Kamera reinigen

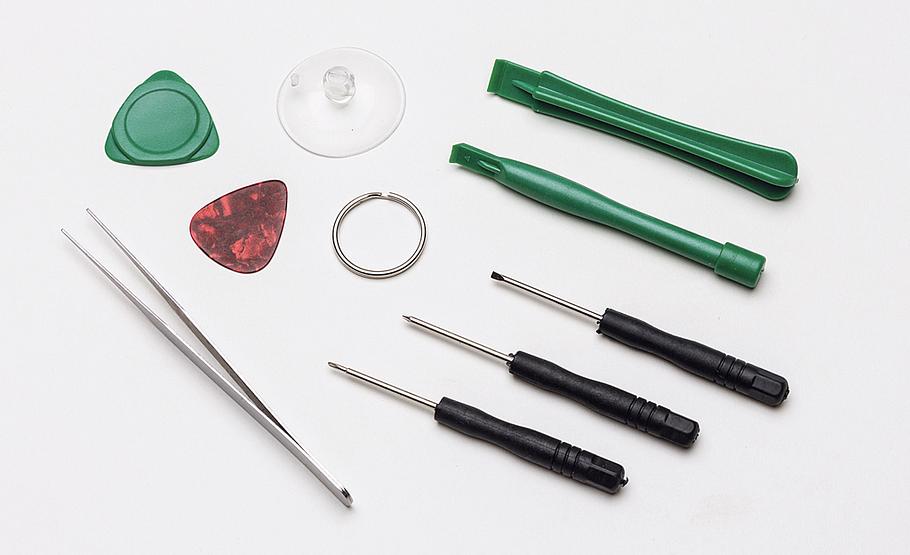

Smartphone-Wartung: Mit dem richtigen Werkzeug können Sie auch mit „dicken Fingern“ feine Arbeiten ausführen!

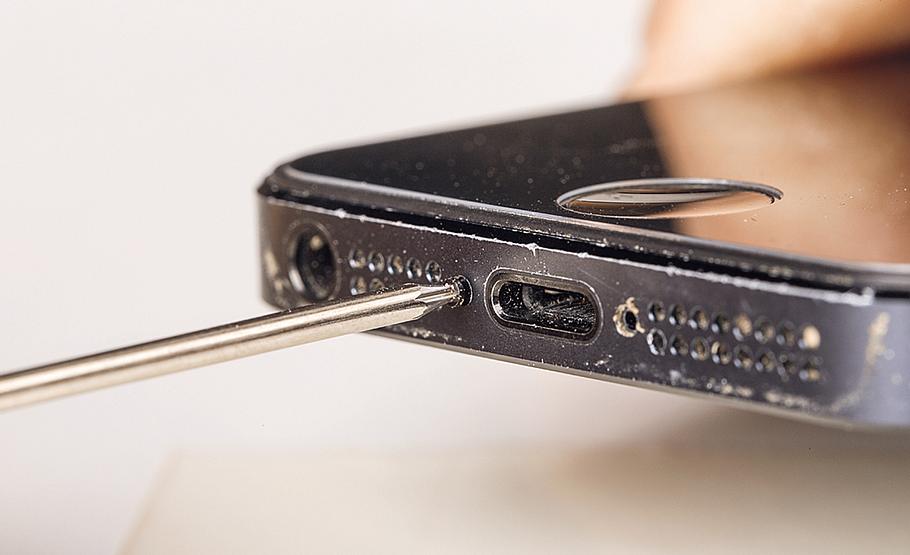

Auch hier ist das Gehäuse mit Schrauben gesichert, diese mit dem passenden Werkzeug (hier Torx) entfernen.

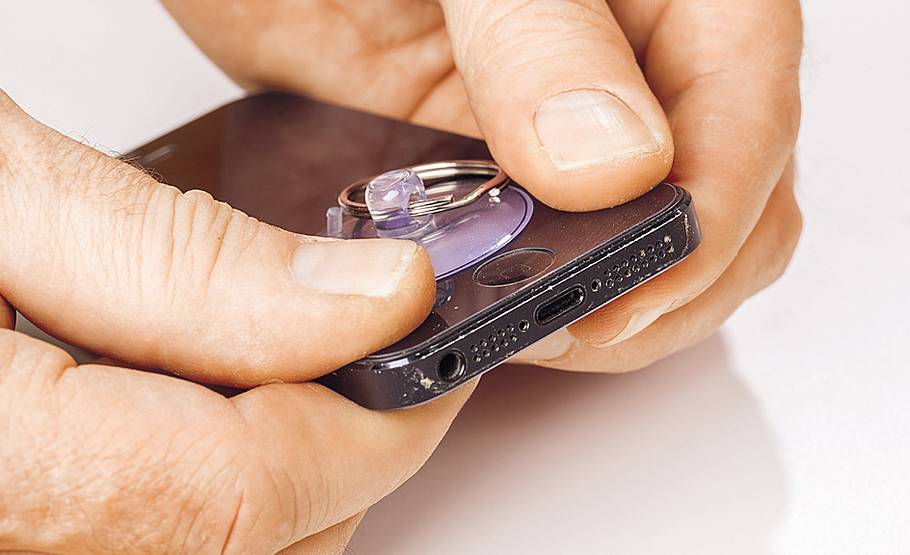

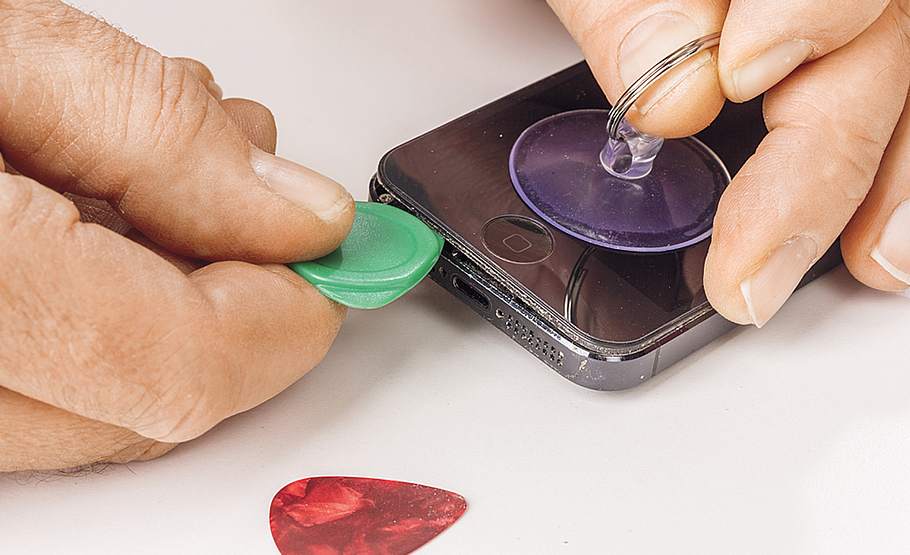

Danach kann der Gehäusedeckel mit einem Kunststoff-Spatel und einem Saugnapf schonend aufgeklipst werden.

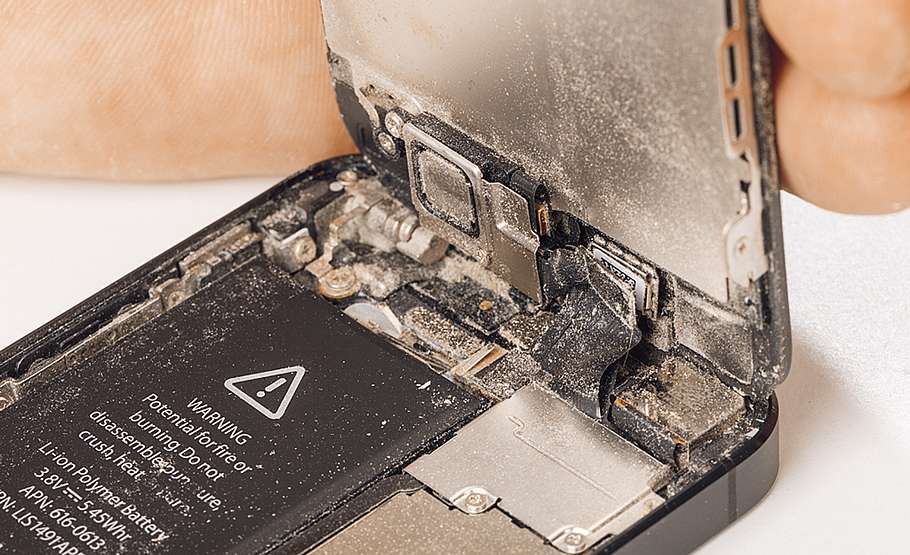

Nicht nur die Kamera ist verschmutzt: Das Gehäuse ist gegen Eindringen von Staub offenbar unzureichend geschützt.

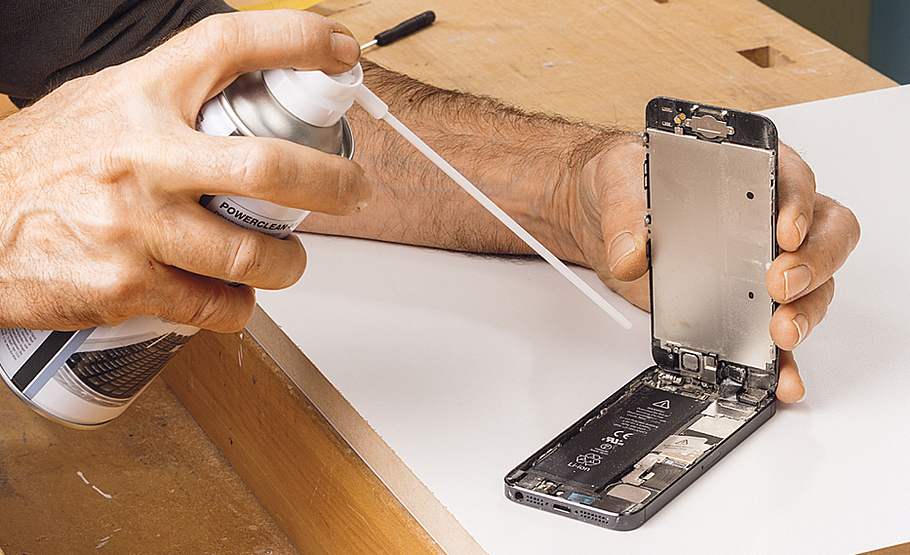

Mit Druckluft haben wir den betroffenen Bereich zunächst grob von Schmutz gereinigt. Am besten stoßweise arbeiten!

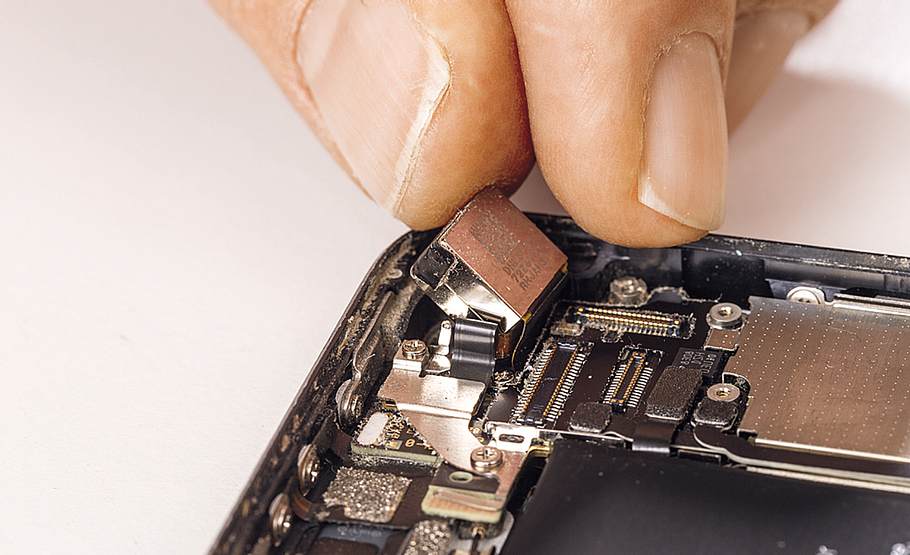

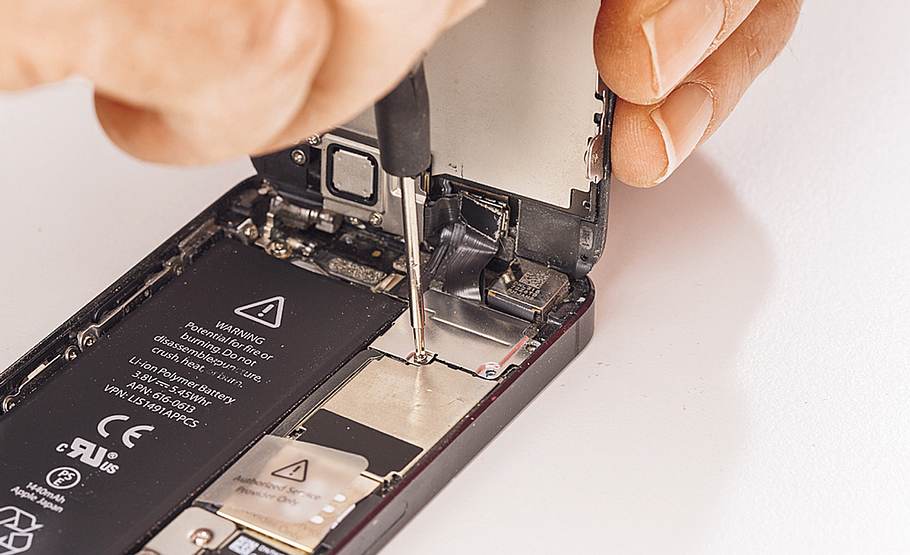

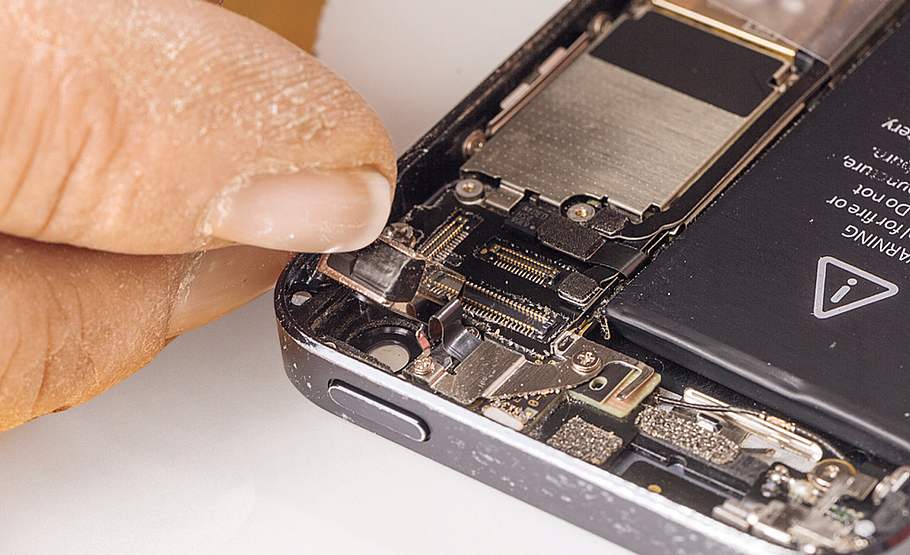

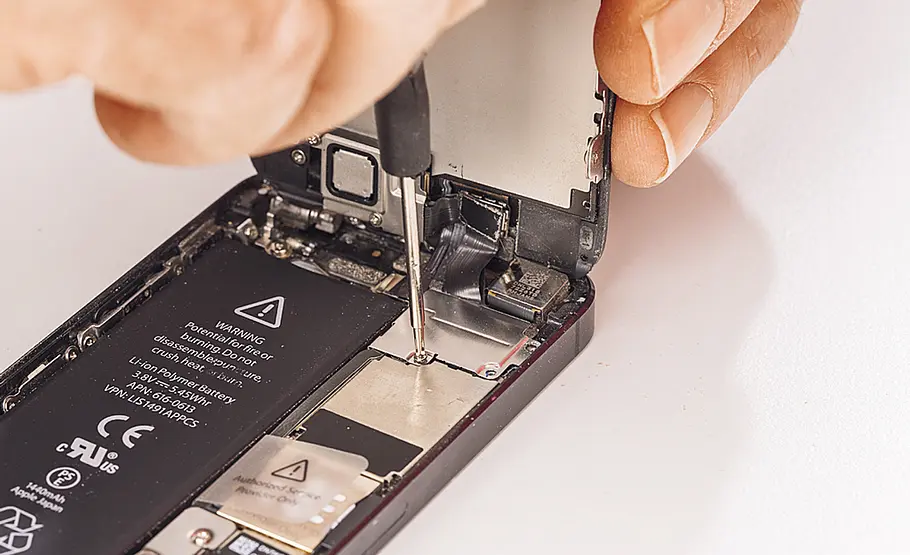

Um die vordere Kamera zu erreichen, muss hier noch eine Sicherungsplatte entfernt werden, hinter der ein Verbindungsstecker liegt.

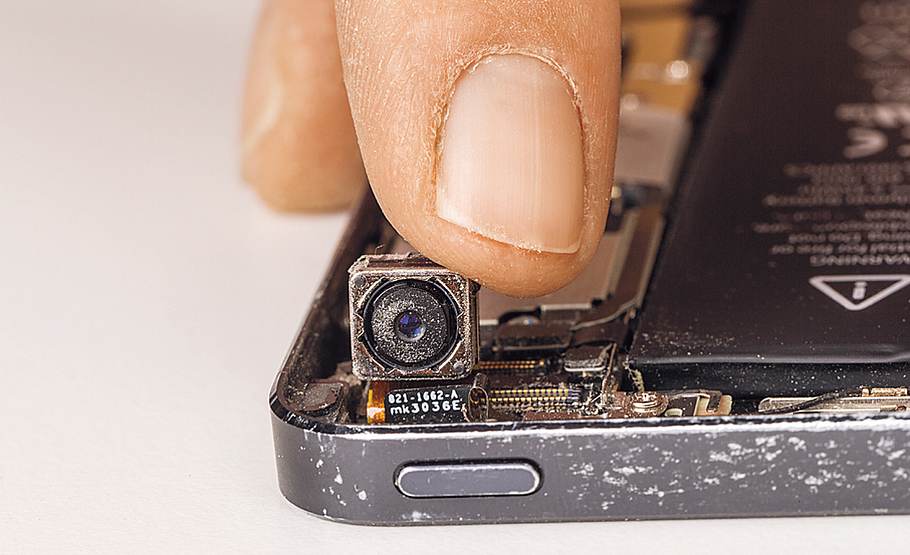

Ist dieser abgeklipst, kann das Kameramodul nach vorn emporgeklappt werden.
Wichtig: Dabei das Flachbandkabel nicht überdehnen!
Kameralinse und Glas im Gehäuse mit Druckluft freiblasen und den Staub eventuell mit Reinigungstuch abnehmen.
Hier sind Deckglas und Kameramodul gut zu erkennen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge – dabei auf den sicheren Sitz der elektrischen Verbindungen achten.
Gehäusedeckel wieder auflegen und gefühlvoll zuschnappen lassen, Smartphone-Funktionen und Kamera überprüfen – fertig!

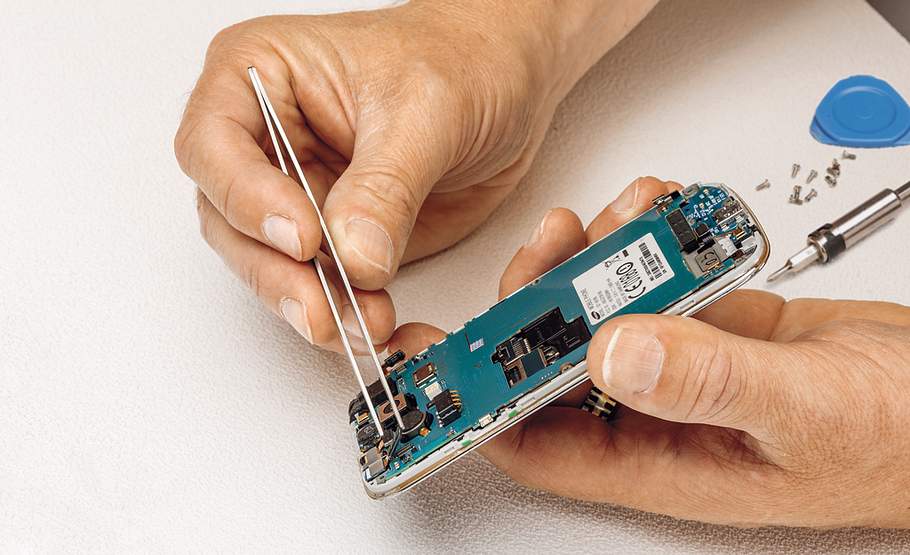

Eigentlich ist gar nichts defekt – die Kamera kann jedoch aufgrund eingedrungenen Staubs praktisch nicht mehr genutzt werden. Auch hier sind die Komponenten des Handys über kleine Flachstecker leicht voneinander zu lösen, sodass ein guter Zugang zu den verschmutzten Bereichen möglich wird.
Eine schonende Reinigung erreichen Sie mit Druckluft – preiswert nutzbar aus speziellen Aerosoldosen, die Sie im Computer- und Druckershop erhalten. Zusätzlich können Sie die Verschmutzungen auch mit getränkten Tüchern abnehmen, wie sie zur Reinigung von Computertastaturen angeboten werden.

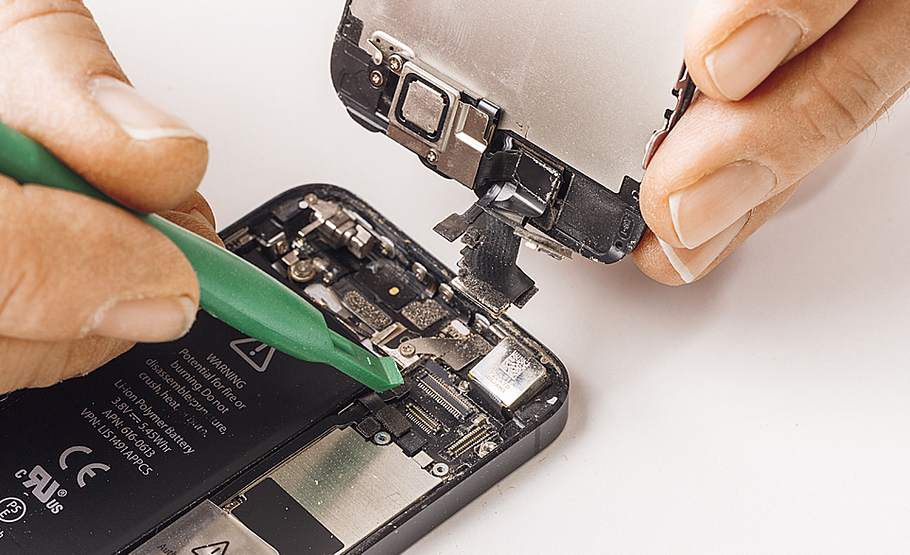

Praxistipp: Lösen Sie Stecker und geklipste Verbindungen generell nicht mit Metallteilen (etwa Schraubendreher-Klingen), sondern lieber mit Kunststoff-Spateln: So vermeiden Sie elektrische Entladungen und Kurzschlüsse.
