Lampe basteln

Industrial Lampe selber bauen

Aus Sonderheft 6/2022

Robustes, unaufgeregtes Design ist modern. Wie du den angesagten Trend mit dieser Industrial Lampe auch in deine vier Wände holst, erklären wir dir hier.

(1/25)
Lampe im Industrial Style
Foto: sidm / KEH

Lampe basteln

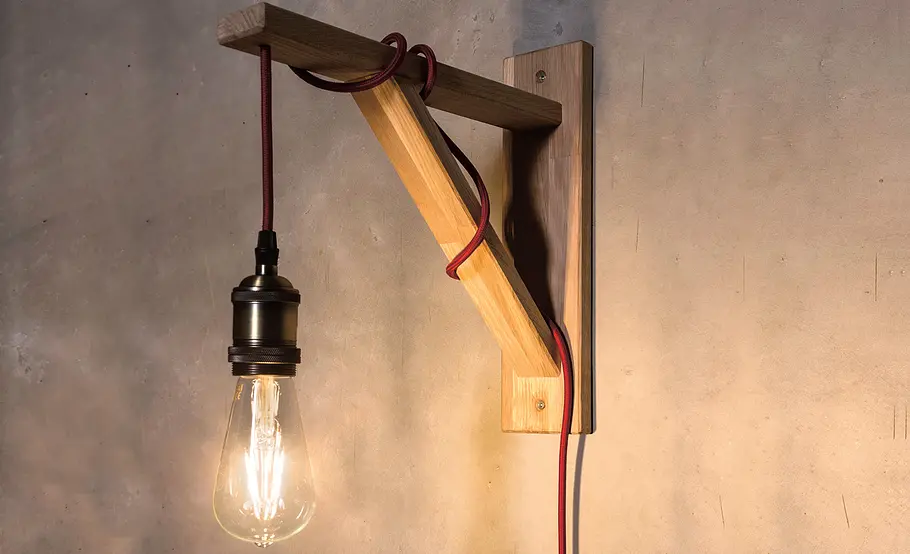

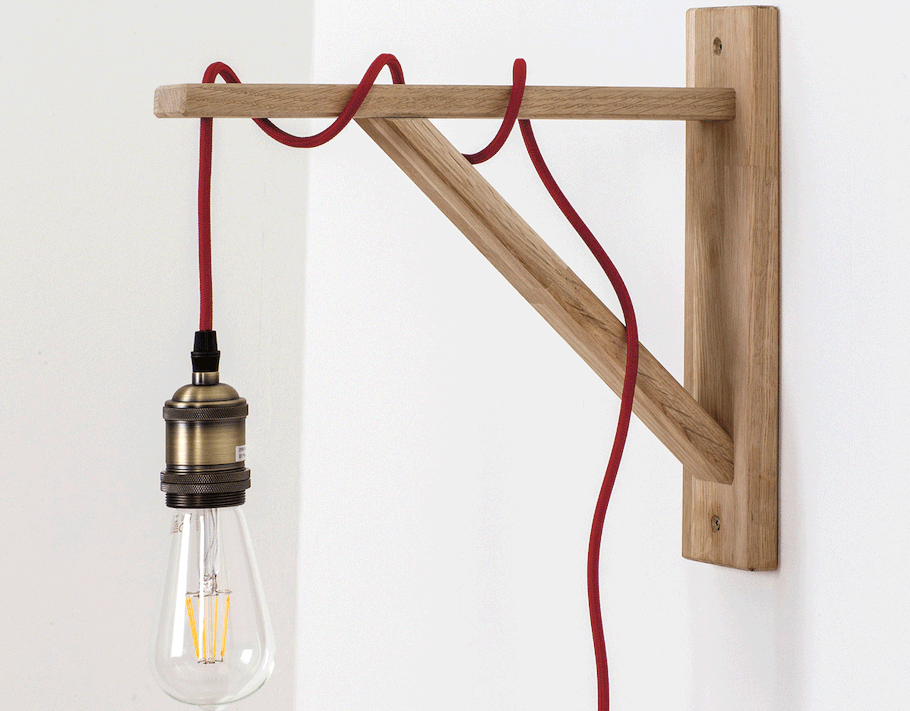

Geradlinig und schlicht ist das Konzept des "Industrial Styles": Diese Leuchte besteht nur aus dem Allernötigsten und wirkt vor allem wegen der edlen Vintage-Fassung und der Filament-LED-Lampe in Ur-Kolben-Form.

Foto: sidm / CK, KEH

Winkel sägen

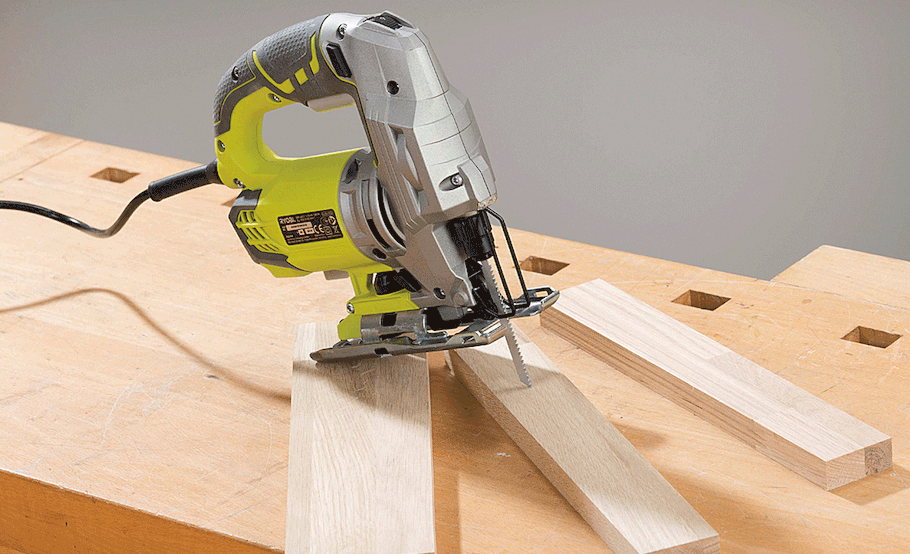

Du kannst dir das Holz im Baumarkt zuschneiden lassen oder sägst die Teile mit der Stichsäge passend zu.

Foto: sidm / CK, KEH

Winkel sägen

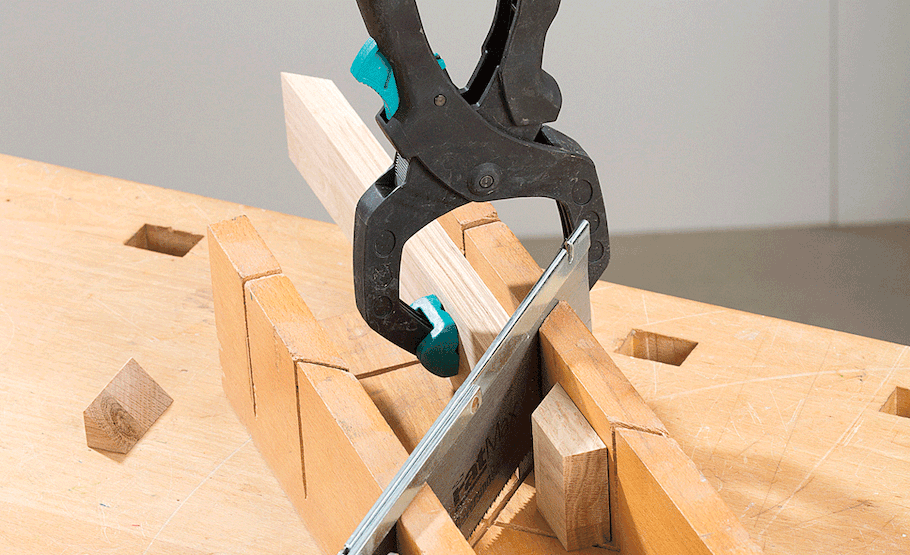

Das hier ist die Strebe, die an beiden Enden einen Winkel benötigt. Das machst du mit einer Gehrungslade.

Foto: sidm / CK, KEH

Winkel sägen

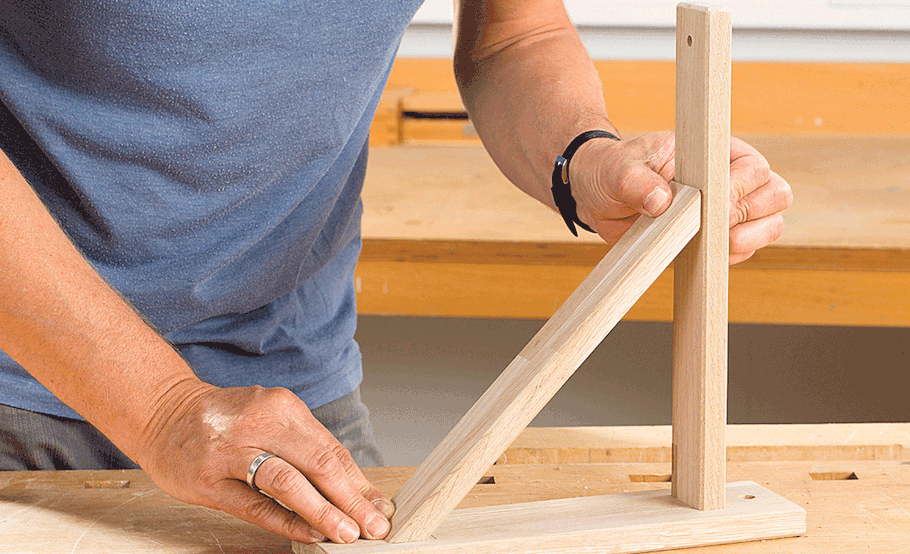

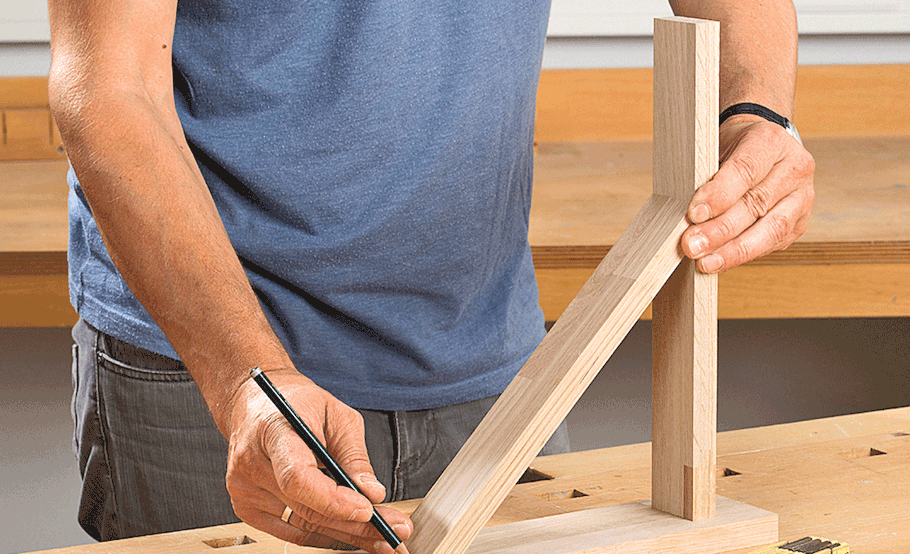

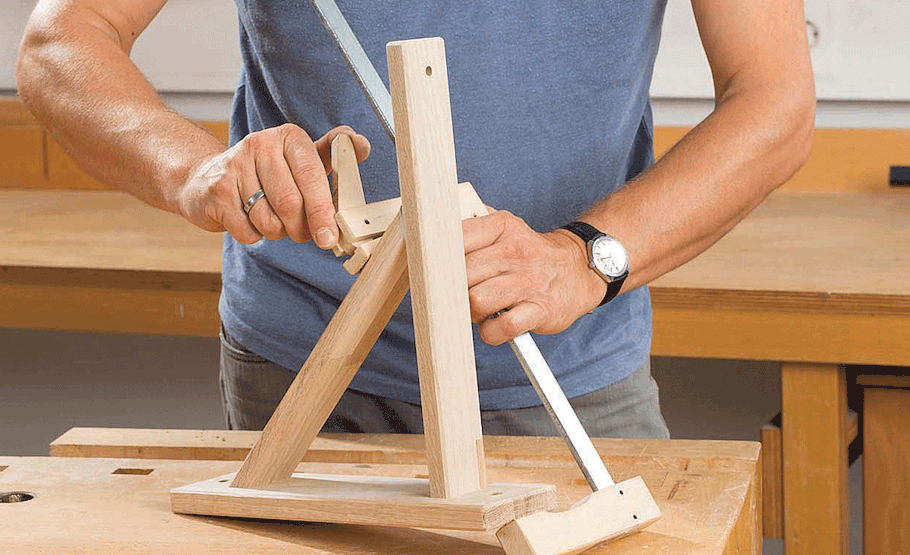

Hier sieht man gut, wie sich die Winkel einpassen. Strebe und Ausleger auf das Wandbrett stellen, festhalten und Positionen rundum aufzeichnen.

Foto: sidm / CK, KEH

Holz-Verbindungen

Das Wandbrett erhält oben und unten je ein Loch für die Verschraubung an der Wand. Innerhalb der Markierungen ...

Foto: sidm / CK, KEH

Holz-Verbindungen

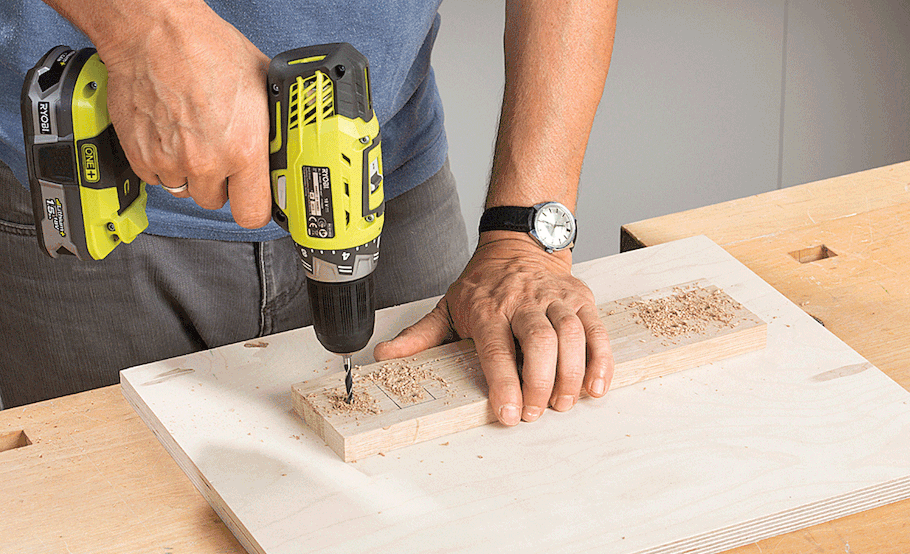

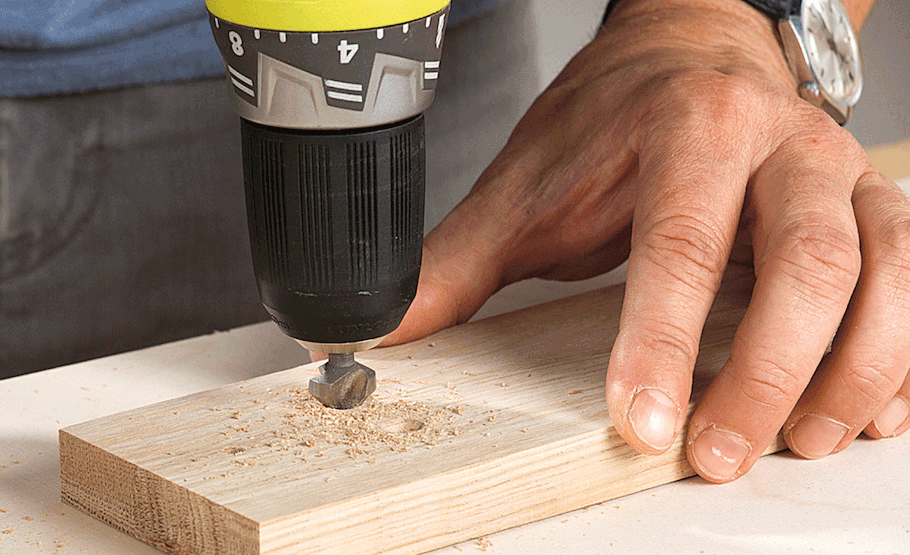

... bohrst du je zwei Löcher für die Verschraubung der Bauteile. Diese Löcher werden von vorne gesenkt.

Foto: sidm / CK, KEH

Holz-Verbindungen

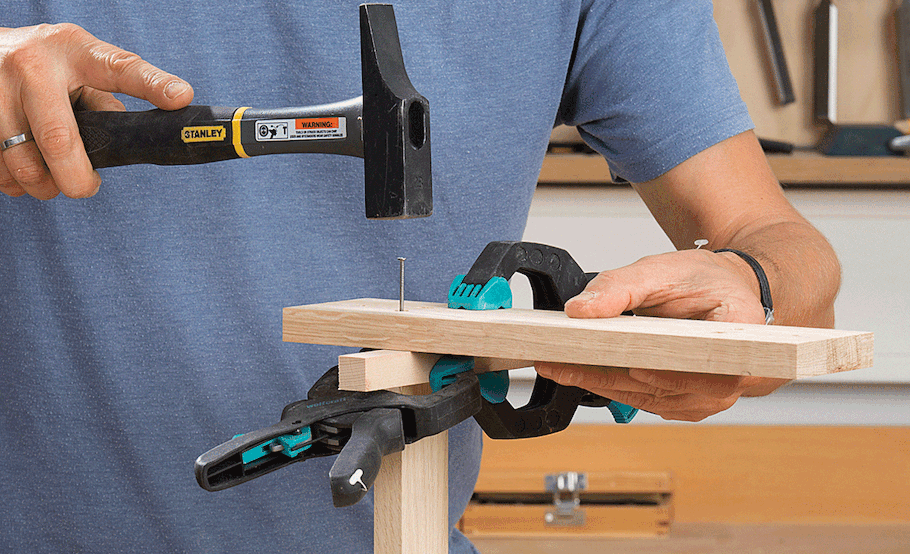

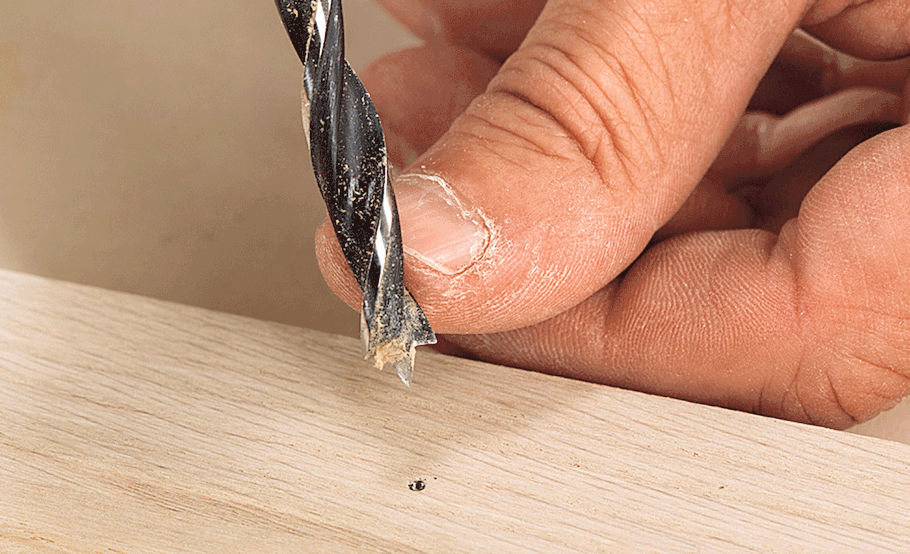

Mit Drahtstiften überträgst du die Bohrungen der Wandplatte (oben) auf den Ausleger. Festklemmen hilft.

Foto: sidm / CK, KEH

Holz-Verbindungen

An den Abdrücken der Nagelspitzen bohrst du nun die Schraublöcher für die Verbindungen.

Foto: sidm / CK, KEH

Holz-Verbindungen

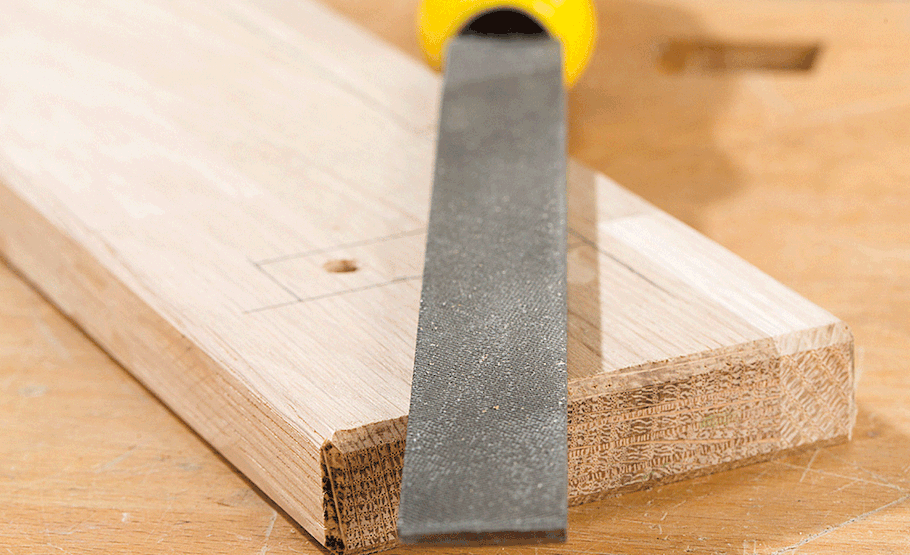

Anschließend fast du die Kanten der Bauteile mit einer Feile. Das fühlt sich einfach besser an.

Foto: sidm / CK, KEH

Holz-Verbindungen

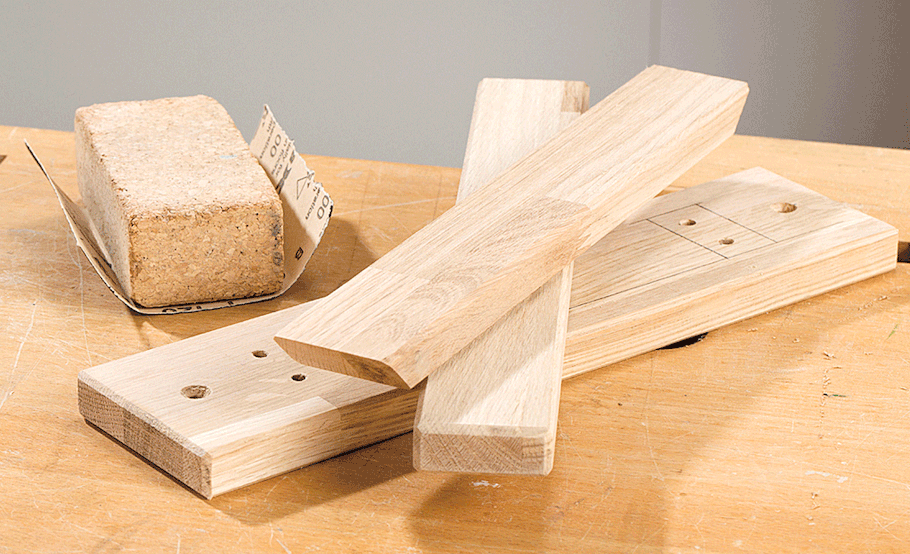

Nun schleifst du die Hölzer schön glatt. Die untere Markierung (Position der Diagonalstrebe) noch stehen lassen.

Foto: sidm / CK, KEH

Holz-Verbindungen

Jetzt wird der Ausleger verschraubt. Zusätzlich etwas Leim auf die Kontaktfläche geben.

Foto: sidm / CK, KEH

Holz-Verbindungen

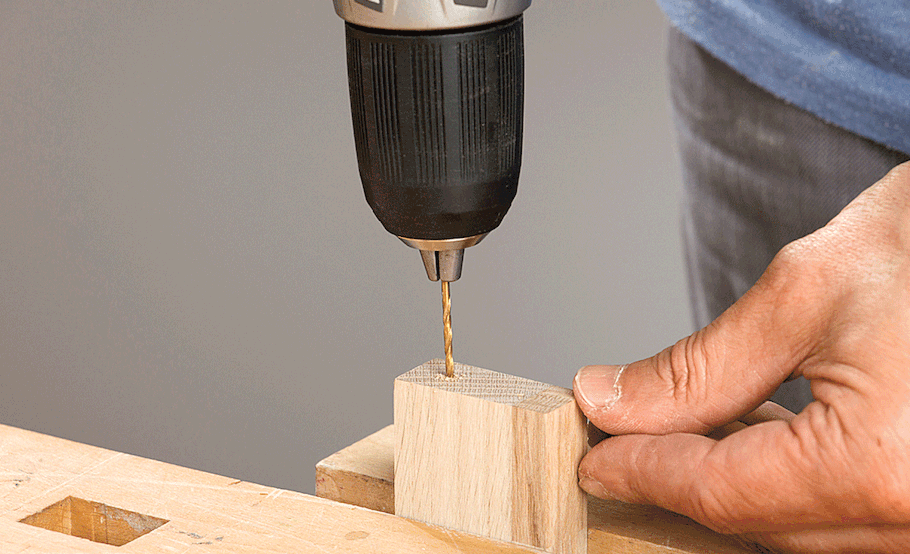

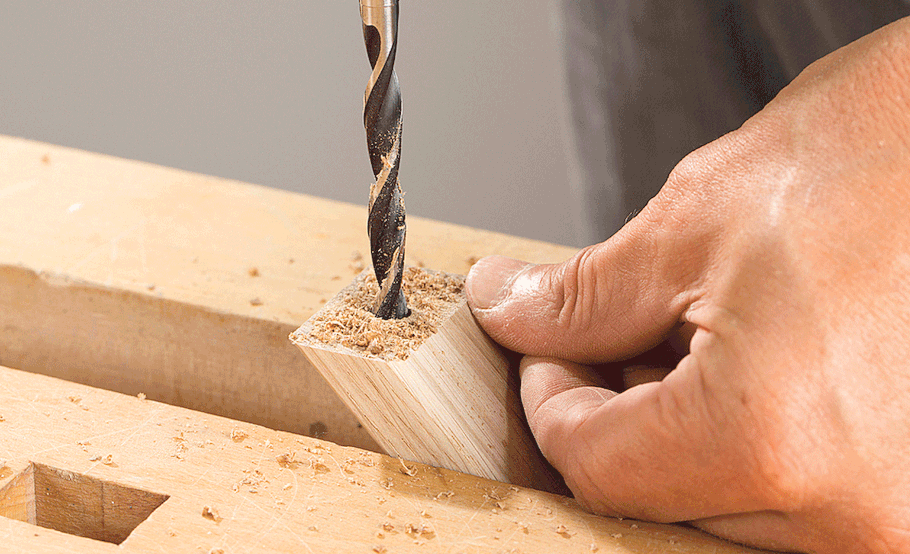

In den oberen Gehrungsschnitt der Strebe mit dem 8-mm-Holzbohrer mittig ein Loch bohren. Nicht zu tief!

Foto: sidm / CK, KEH

Holz-Verbindungen

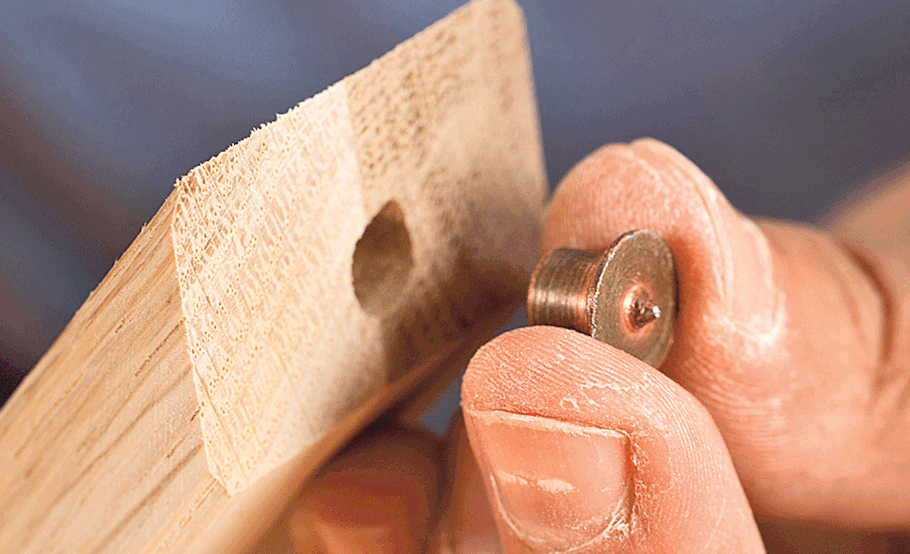

Einen 8er Dübel-Markierstift in die Bohrung einführen und die Strebe exakt zwischen die beiden ...

Foto: sidm / CK, KEH

Holz-Verbindungen

... anderen Hölzern einpassen. Jetzt die Strebe kräftig andrücken, das ergibt einen deutlichen Markierpunkt.

Foto: sidm / CK, KEH

Holz-Verbindungen

An der Markierung bohrst Du jetzt mit einem 8-mm-Holzbohrer ein Dübelloch – nicht durchbohren.

Foto: sidm / CK, KEH

Holz-Verbindungen

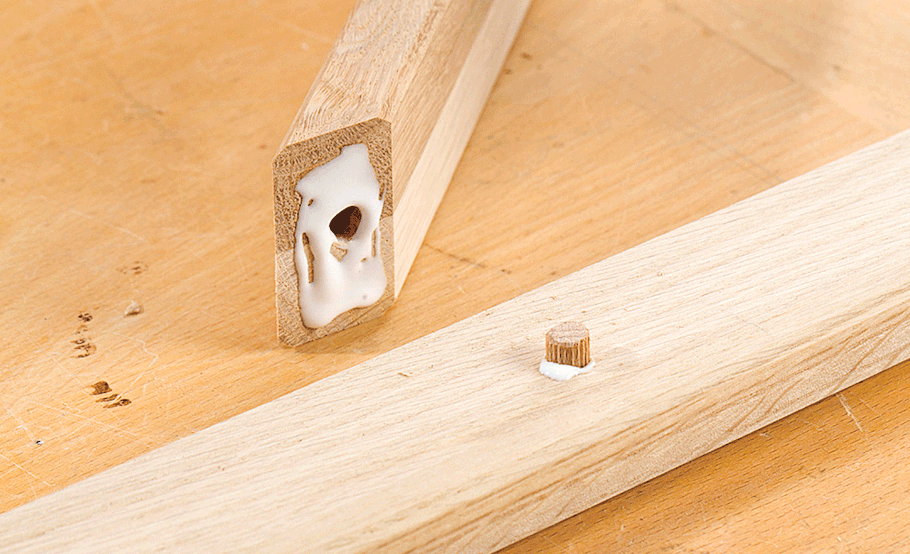

Am Ende der Strebe bohrst du ein weiteres Loch. Leim angeben, einen Dübelabschnitt einsetzen, Strebe aufsetzen.

Foto: sidm / CK, KEH

Holz-Verbindungen

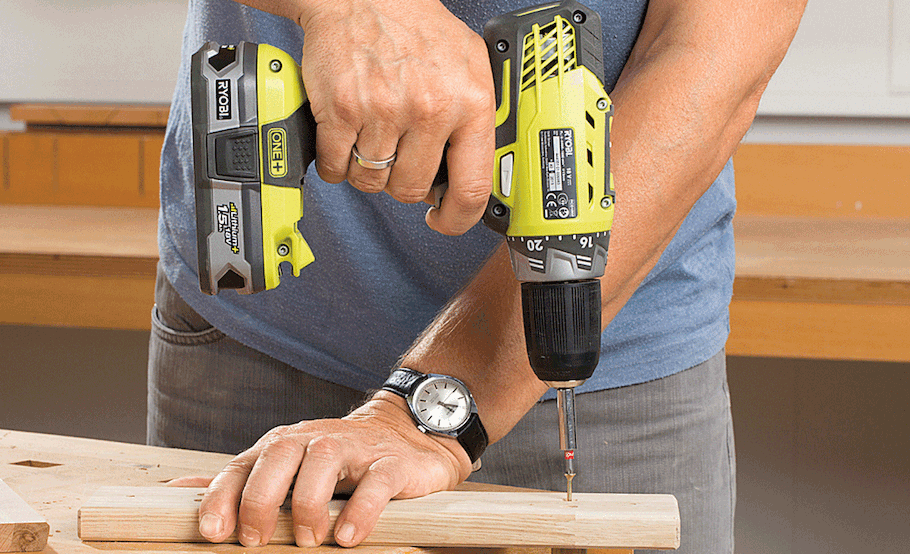

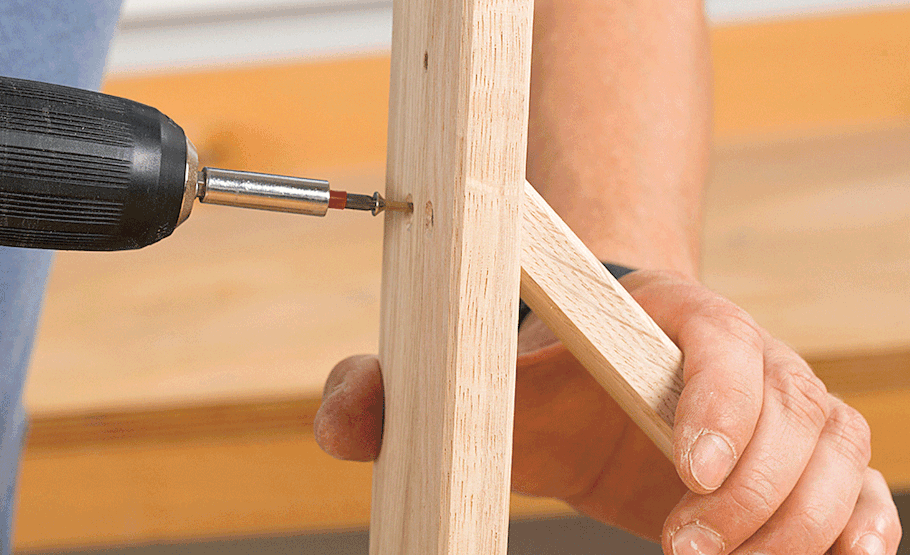

Jetzt durch die Bohrungen in der Wandplatte vorbohren und die Schrauben eindrehen.

Foto: sidm / CK, KEH

Holz-Verbindungen

Mit einer Leimklemme die Diagonalstrebe bis zum Abbinden des Leims anpressen.

Foto: sidm / CK, KEH

Lampenkabel

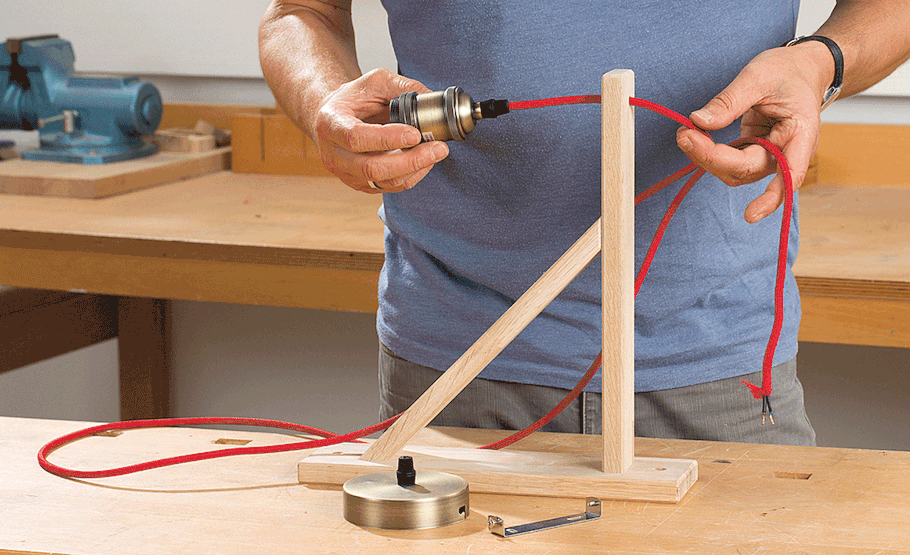

Den Baldachin vom Pendel entfernen und das Kabel von unten durch die Bohrung in der Konsole führen.

Foto: sidm / CK, KEH

Lampenkabel

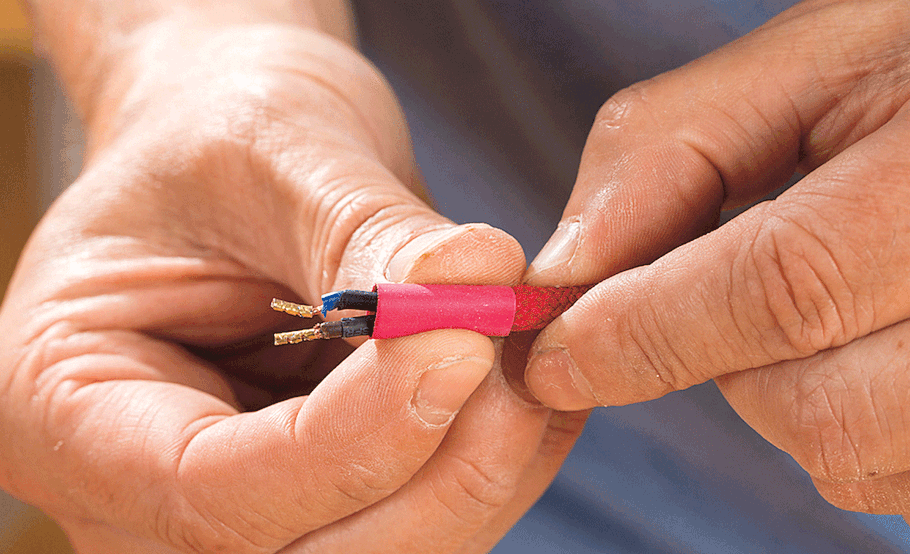

Das Leitungsende bekommt einen passenden Schrumpfschlauch übergezogen.

Foto: sidm / CK, KEH

Lampenkabel

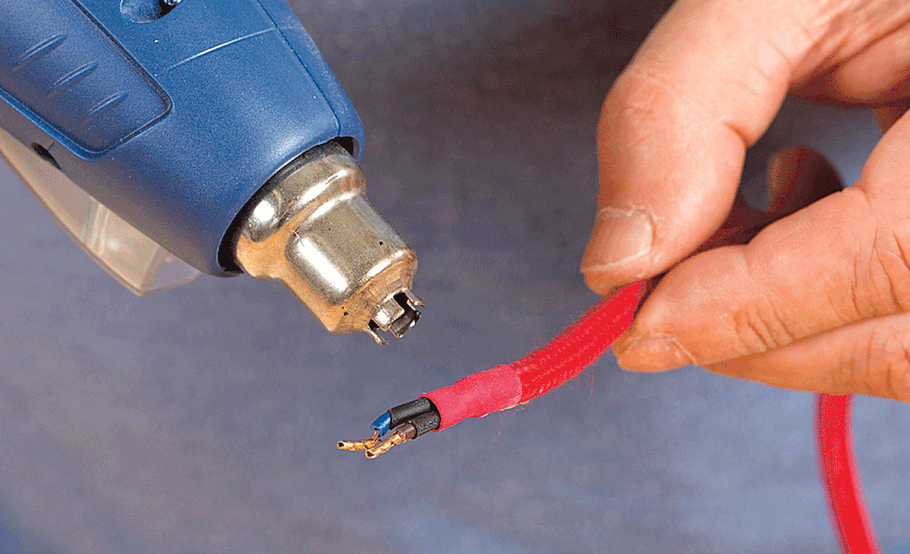

Mit einem Heißluftfön erwärmen, sodass der Schrumpfschlauch die textile Ummantelung fest umschließt.

Foto: sidm / CK, KEH

Lampenkabel

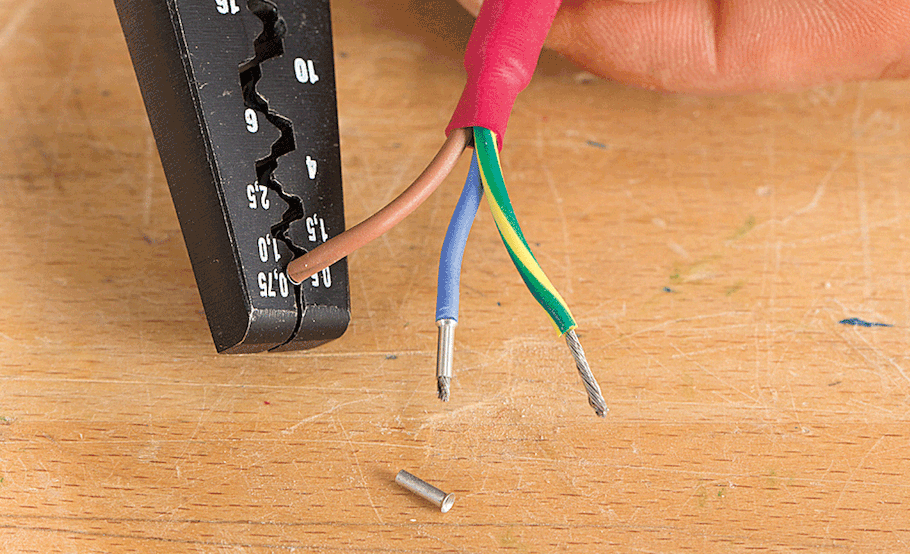

Das Gleiche machst du mit dem zusätzlichen Textilkabel. Hier anschließend Aderendhülsen aufcrimpen.

Foto: sidm / CK, KEH

Lampenkabel

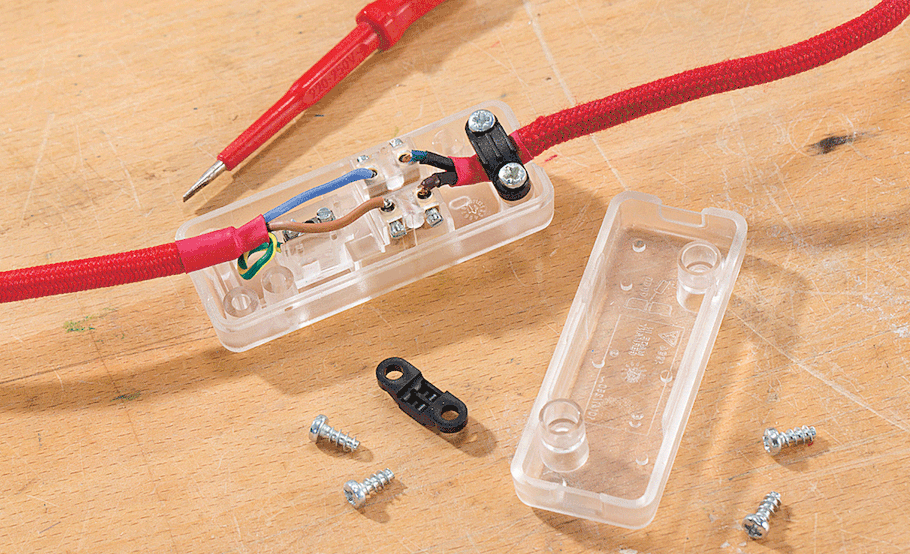

Jetzt montierst du den Schalter zwischen die beiden Kabel. Es gibt verschiedene Anschlussvarianten.

Foto: sidm / CK, KEH

Lampenkabel

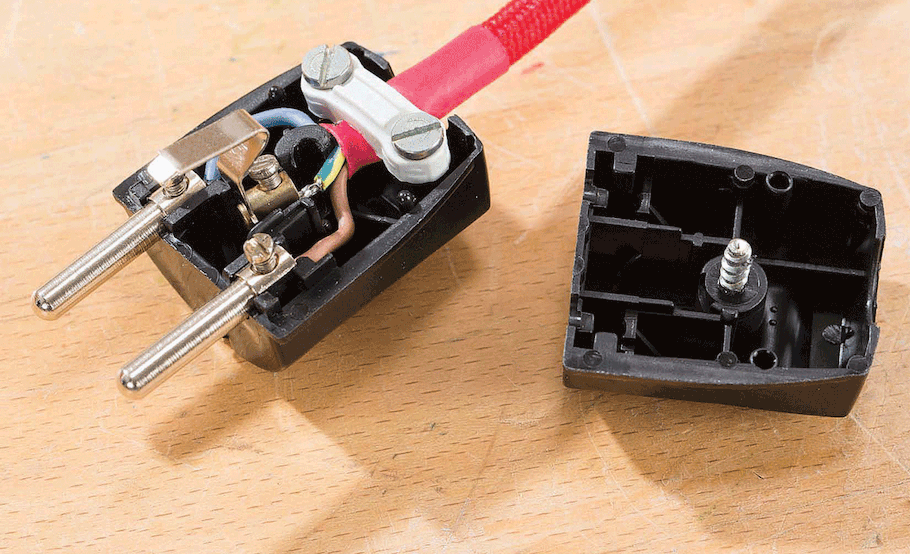

Den Schutzleiter des Anschlusskabels (grün/gelb) benötigst du nicht, da die Leitung zweiadrig ist.

Foto: sidm / CK, KEH

Industrial Lampe selber bauen

Kein Plüsch, kein Tand, nur Licht. Diese Filament-Lampe verzichtet auf jeden Überfluss und besteht aus dem Allernotwendigsten. Und gerade das macht den Reiz aus!
Die Schönheit purer Leuchtentechnik kommt hier endlich würdigend zur Geltung! Ein paar übrig gebliebene Hölzer treffen auf eine LEDLeuchte in Form der Ur-Glühbirne. Zugabe: rotes Textilkabel und schick brünierte Fassung. Die minimalistische Industrial Lampe besteht aus nur drei Holzteilen – nicht viel, aber damit sie eine perfekte Halterung an der Wand abgeben, wollen sie ordentlich gesägt und verbunden werden. Als Erstes musst du zwei exakte 45°-Winkel an beiden Enden der Diagonalstrebe herstellen. Dafür reicht eine einfache Gehrungslade aus. Du musst nur noch mit der Handsäge dem vorgefertigten Schnitt folgen, fertig ist der Winkel.

JW Video Platzhalter
Zustimmen & weiterlesen
Um diese Story zu erzählen, hat unsere Redaktion ein Video ausgewählt, das an dieser Stelle den Artikel ergänzt.

Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.

Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.

Weitere Informationen dazu in unserer Datenschutzerklärung.

Vorbei sind die Zeiten, in denen Räume fast ausschließlich über sogenannte zentrale Deckenbrennstellen beleuchtet wurden. Diese völlig ungegliederte „Gesamterhellung“ strebte an, den Raum überall möglichst gleichmäßig zu beleuchten. Heute setzt man auf strukturierendes Licht, auf Lichtakzente, die den Raum abhängig von der jeweiligen Nutzung in verschiedene Bereiche unterteilt. Also verwendet man außer den zentral angebrachten Lichtquellen weitere dezentrale Lichtspender. Unsere Galgen-Leuchte ist als zusätzliche Lichtquelle gut geeignet und eine echte Alternative zur Stehleuchte. Inklusive Leuchtmittel kostet der Bau der Galgen-Leuchte etwa 60 Euro.

Bauteile der Industial Lampe

Für den Bau der Industrial Lampe haben wir uns außerdem für die Nutzung von Eiche-Leimholz entschieden, mit 20er Dicke. Das Wandbrett misst 320 x 80 mm, der Ausleger 320 x 45 mm und die Diagonalstrebe etwa 300 x 45 mm.
Sämtliche Elektroartikel bekommst du im Baumarkt. Dazu gehören ein Vintage-Pendel mit Stoffleitung und Fassung E27 und der 7,5-W-LED-Retrokolben „Ur-Birne“ mit E27- Schraubgewinde. An weiterem Zubehör benötigst du: Textilkabel (Meterware, die du dir zuschneidest), einen Stecker, einen Schnur-Zwischenschalter sowie Aderendhülsen und Schrumpfschläuche. Außerdem benötigst du auch noch folgende Werkzeuge zur Fertigstellung der Industrial Lampe:

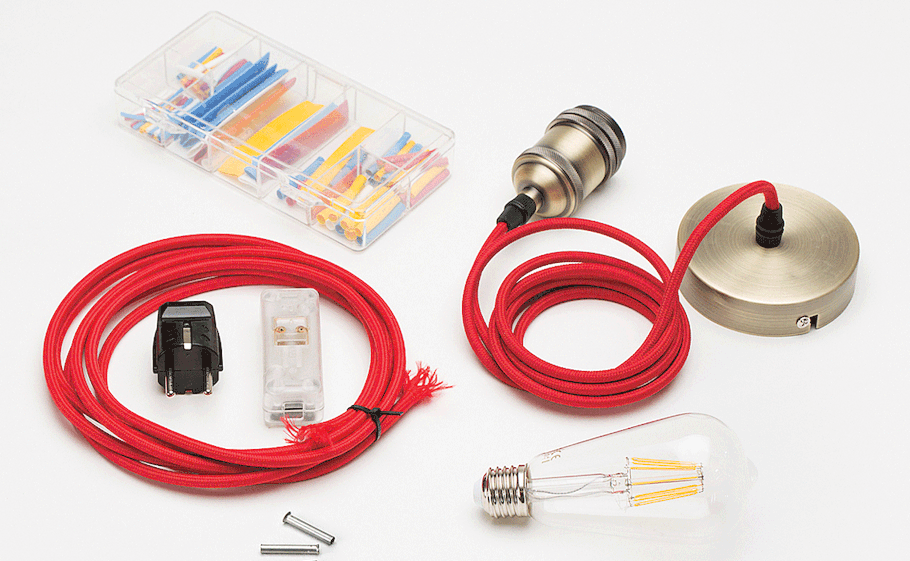

Alle Elektro-Utensilien auf einem Blick. Foto: sidm / CK

Checkliste Werkzeug

  • Akku-Bohrschrauber

  • Dübel-Markierstifte

  • Feinsäge

  • Gehrungslade

  • Heißluftgebläse

  • Leimzwingen

  • Stichsäge

Aus dem Paulmann-Sortiment haben wird das neue Vintage-Pendel (rechts oben) mit Stoffleitung und Fassung E27 Rot/brüniert (Art.-Nr.: 503.23; rund 25 Euro; auch in Grau/Nickel erhältlich) und den 7,5-W- LED-Retrokolben „Ur-Birne“ (unten rechts) mit E-27- Schraubgewinde (Art.-Nr.: 284.25; 806 lm; ca. 23 Euro) verwendet. Das Textilkabel Meterware, ca. 4 Euro/lfd. m), der Stecker (1,10 Euro), der Schnur-Zwischenschalter (knapp 4 Euro) sowie die Aderendhülsen (Mitte unten, 100 Stück etwa 4 Euro; anders als im Foto gezeigt die Endhülsen ohne Isolationskragen verwenden, da sie sonst nicht in den Schalter passen) stammen aus dem Bauhaus (drei Teile links im Bild). Schrumpfschläuche (oben links, hier als Set, aber auch einzeln) erhalten Sie ebenfalls im Bauhaus.

Galgen-Leuchte selber bauen – mit Filament-Lampe

Die Montagehöhe legen Sie dabei genauso individuell fest wie die Länge der Zuleitung. Die brünierte Retro-Fassung und die rote Textilleitung harmonieren dabei prächtig mit den Eiche-Leimhölzern. Und das LED-Leuchtmittel in Form der Edison-Ur-Glühbirne sieht dazu ganz hervorragend aus. Zusätzlich zu den aufgelisteten Materialien benötigen Sie eine Crimpzange und Leimklemmen. Innerhalb von ca. zwei Stunden können Sie die Filament-Lampe selber bauen.

Praxistipp: Aufmerksame Leser fragen sich vielleicht, warum eine Metallfassung ohne Schutzleiter auskommt. Die Antwort: Ein doppelter Isolationsaufbau in der Fassung bewirkt, dass es sich um die Schutzklasse II handelt, die dann keinen Schutzleiter benötigt. Wichtig: Suche Dir ggf. die Unterstützung eines Fachmanns, um die Lampe anzuschließen! Über wichtige Sicherheitshinweise bei der Elektroinstallation informiert das Video.
