Funk-Türklingel nachrüsten

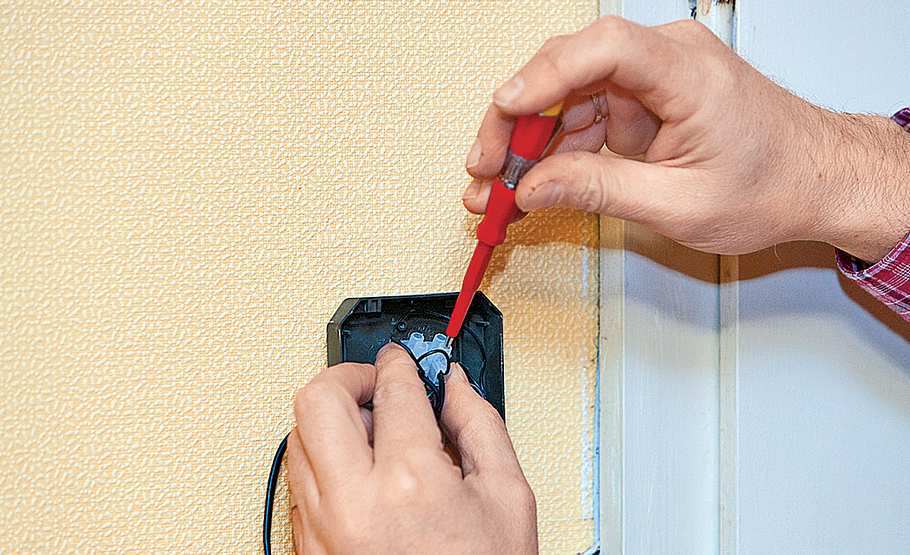

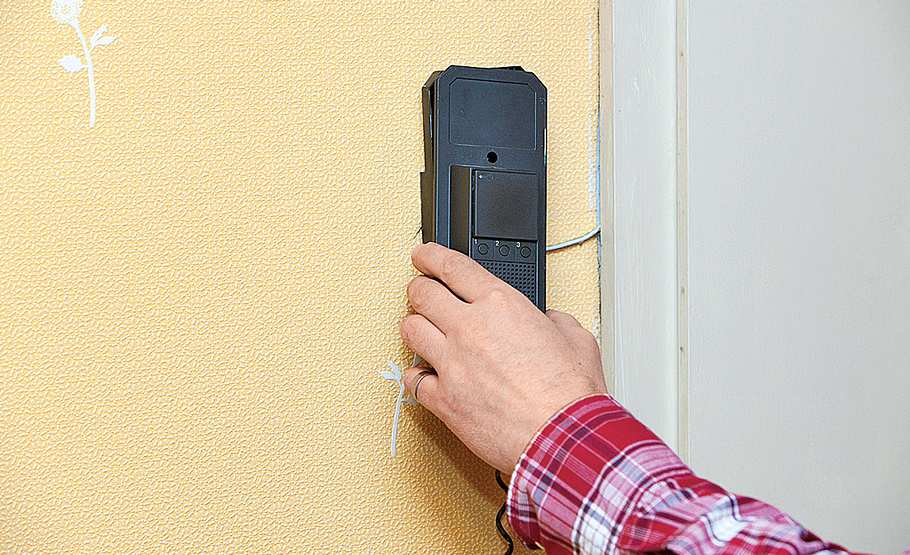

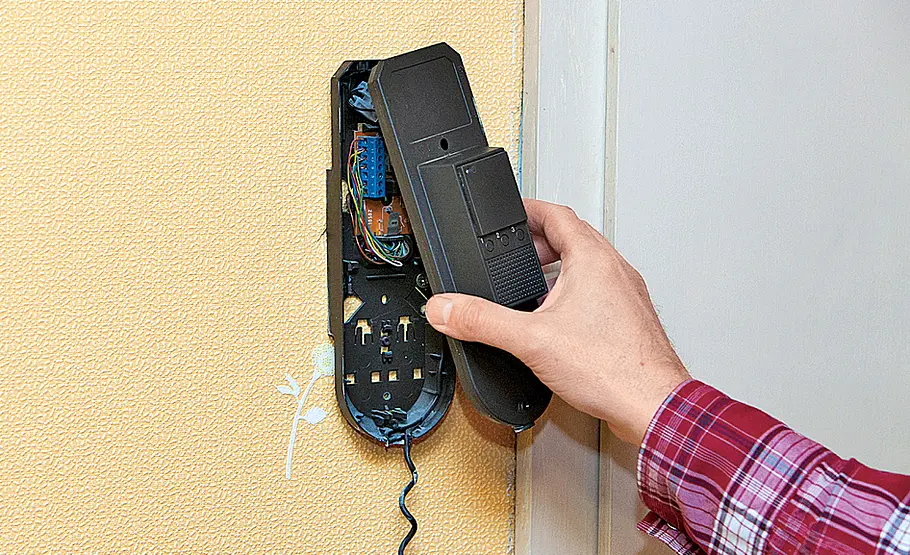

Wer kennt das nicht? Man sitzt im Garten und hört die Türglocke nicht. Wir haben eine kleine Platine selbst ausprobiert, die jede Türklingel zu einer Funk-Türklingel aufrüstet. Den Einbau der Platine zeigen wir Schritt für Schritt in dieser Bauanleitung Funk-Türglocke nachrüsten.

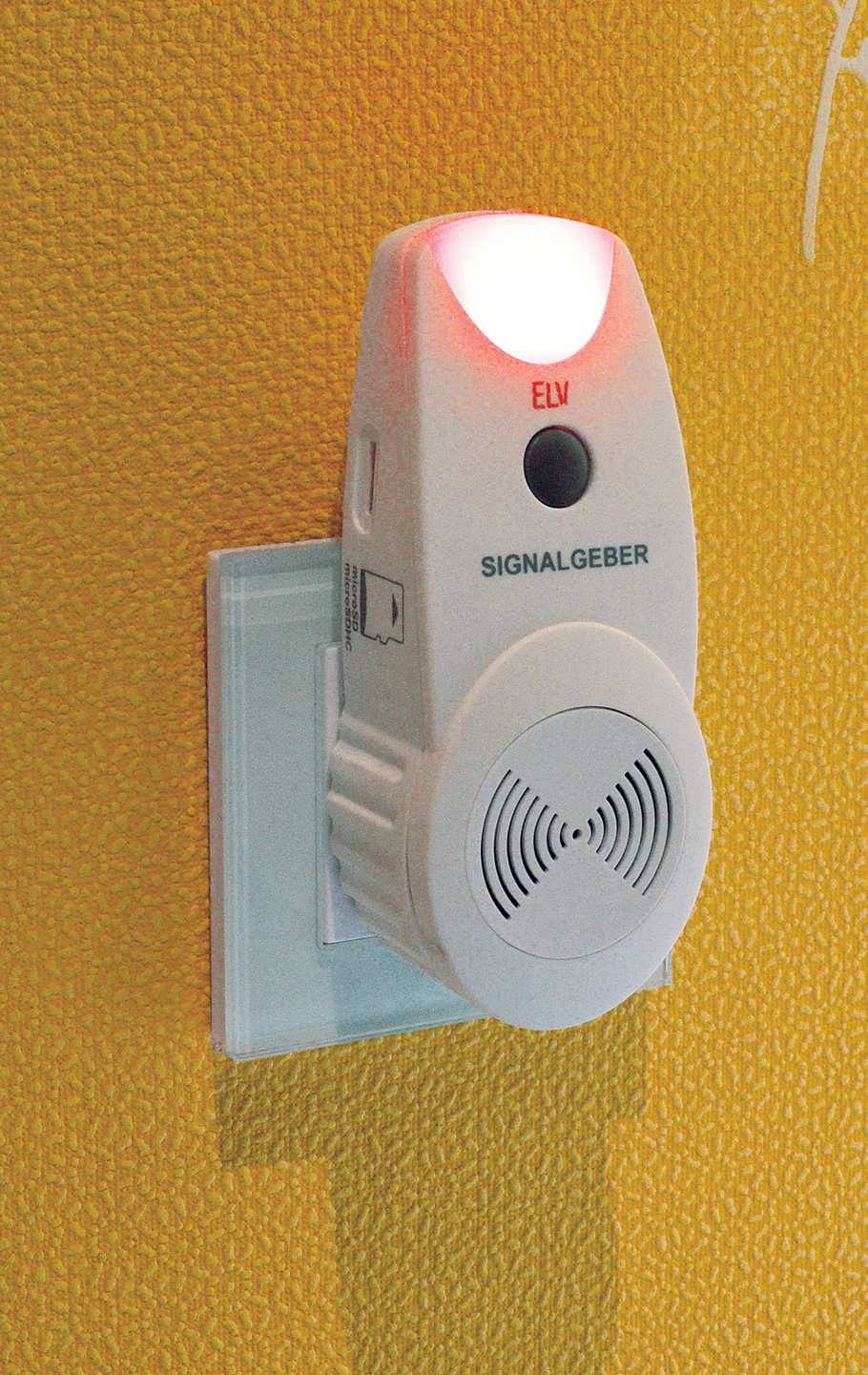

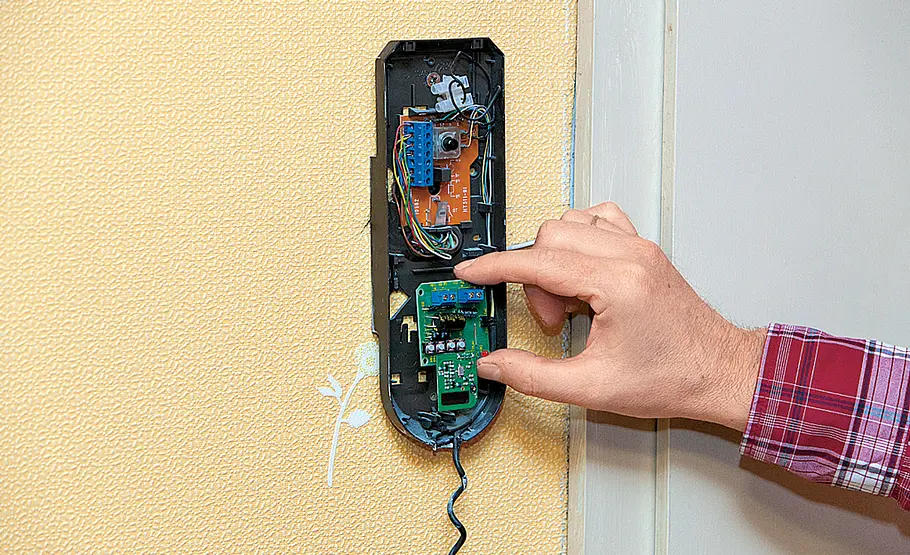

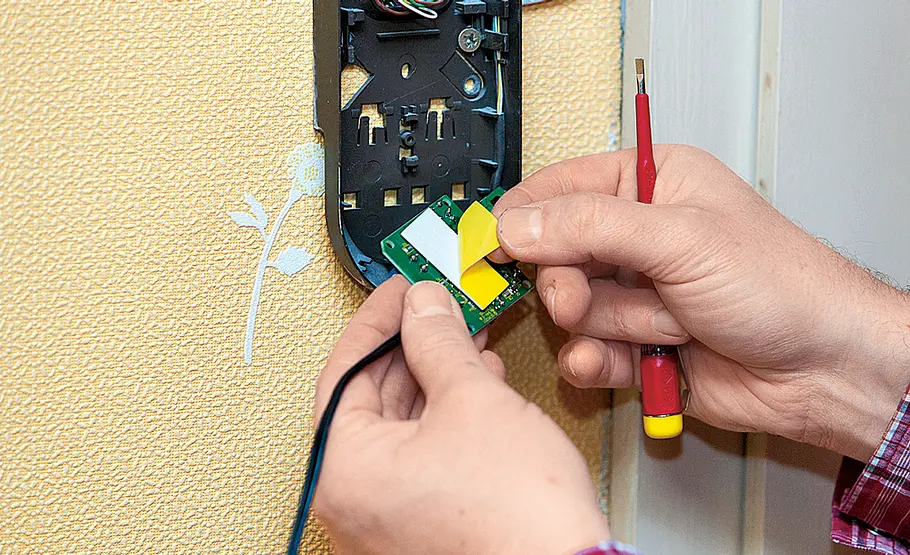

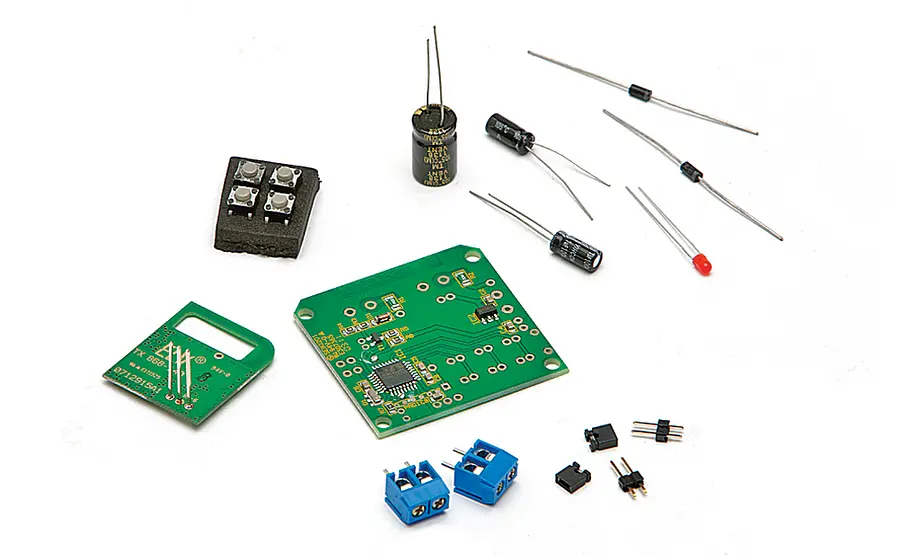

Eine kleine Elektronik-Platine von ELV (Tel. 0491/600888) macht Ihre Klingel oder einen Türsprechempfänger zur Funkklingel, die mit entsprechenden Empfängern eine Signalisierung in entfernte Zimmer oder den Garten ermöglicht. Dabei genügt dem Modul FS 20 KSE in der Regel die Stromversorgung der vorhandenen Klingel, um das Funksignal im Frequenzbereich 868 MHz zu erzeugen. Das rund 17 Euro teure Modul (auch fertig gelötet für ca. 20 Euro) ist nur 47 x 71 Millimeter groß und passt meist mit in das Gehäuse der vorhandenen Klingel hinein. Als Empfänger kann man zum Beispiel den rechts gezeigten Funk-Signalgeber FS20 SIG-2 nutzen (ca. 90 Euro), dieser gibt ein Licht- und Tonsignal aus und kann per Micro-SD-Karte sogar mit dem Lieblings-Sound auf das Klingelsignal hinweisen. Die Reichweite des Systems beträgt maximal 100 Meter (Freifeld), sie kann mit Repeatern erweitert werden.

Das "selbst ausprobiert"-Fazit:
  • Erweiterung der Klingelfunktion ohne Neukauf möglich
  • Kleine Platine passt oft in vorhandene Gehäuse, erforderliche Stromversorgung recht variabel
  • Etwas technisches Geschick nötig

Quelle: selbst ist der Mann 2 / 2014
