Stromkabel im Garten verlegen
Im Sommer verbringt man seine Zeit gern bis in die Abendstunden im Garten. Gut, wenn dort Strom vorhanden und Licht installiert ist. Dafür müssen Sie jedoch zunächst ein Erdkabel verlegen.
Stromkabel im Garten verlegen

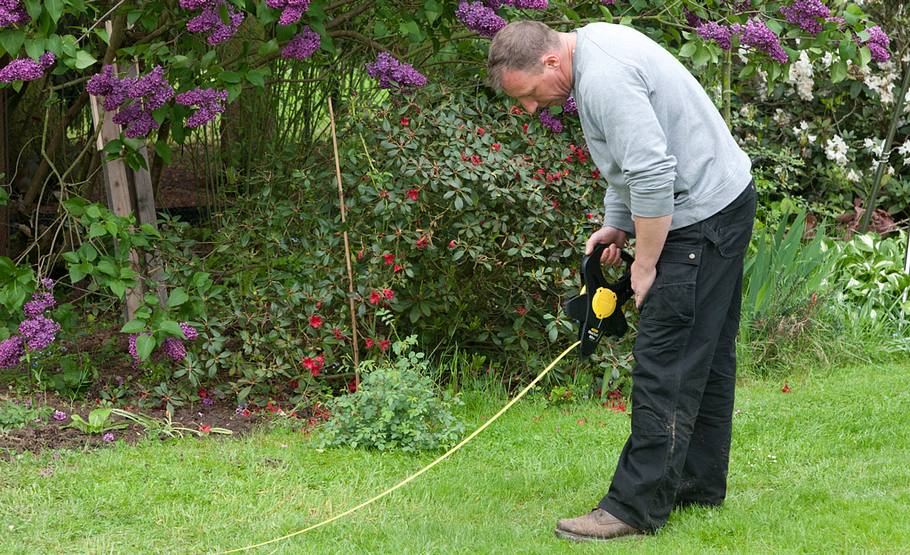

Messen Sie die genauen Längen ab, um zu ermitteln, wie viel Kabel Sie benötigen. Auch die Tiefen berücksichtigen!
Stromkabel im Garten verlegen

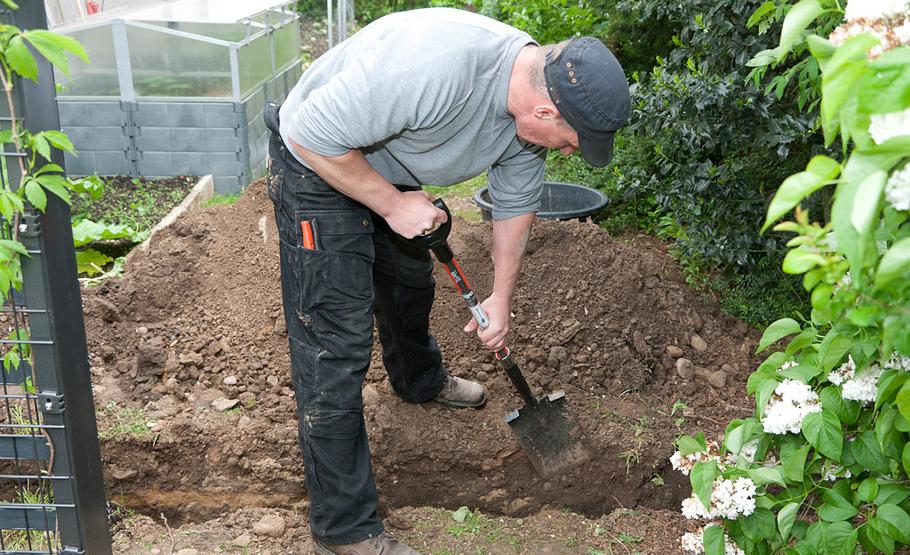

Heben Sie einen mindestens 60 cm tiefen und rund 30-40 cm breiten Graben für die Verlegung aus.
Stromkabel im Garten verlegen

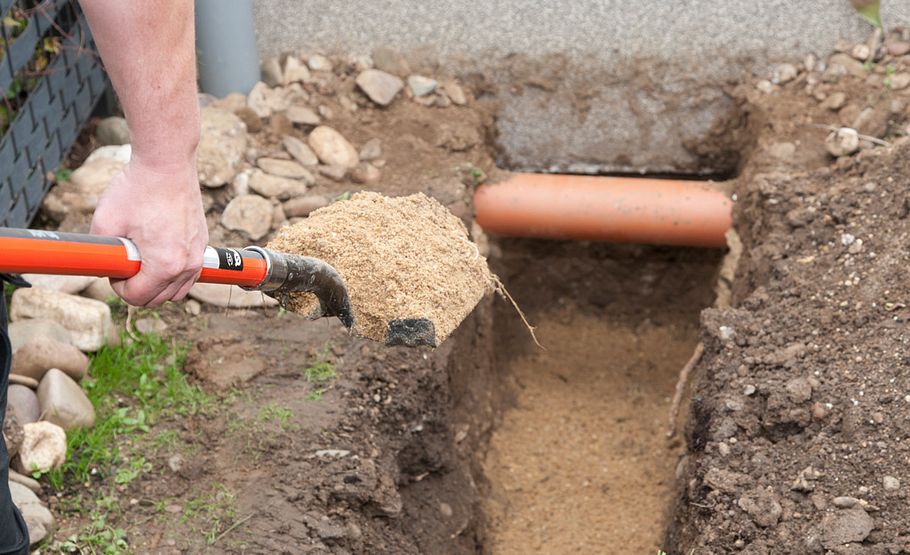

Idealerweise bringt man ein Sandbett am Schachtgrund ein. So wird das Erdkabel vor spitzen Steinen geschützt.
Stromkabel im Garten verlegen

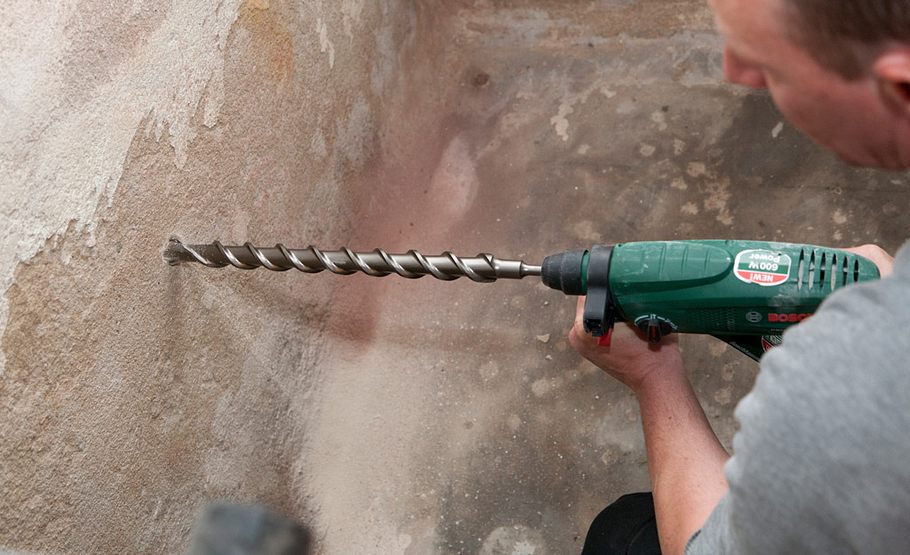

Für die Mauerdurchführung sollten Sie ein 40-mm-Loch bohren. Für SDS-plus-Bohrhämmer sind jedoch maximal …
Stromkabel im Garten verlegen

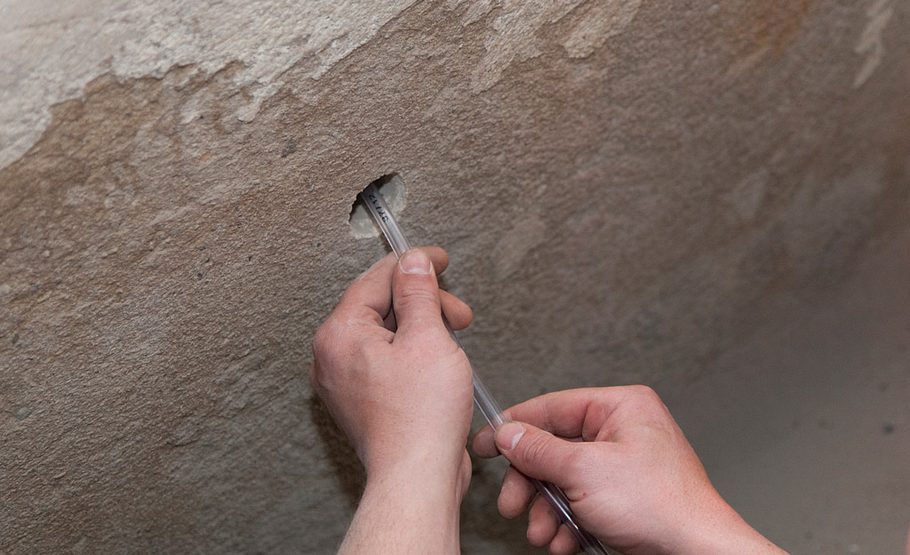

… 30-mm-Bohrer erhältlich. Das hat bei uns gut funktioniert. Blasen Sie das Bohrloch sorgfältig aus.
Stromkabel im Garten verlegen

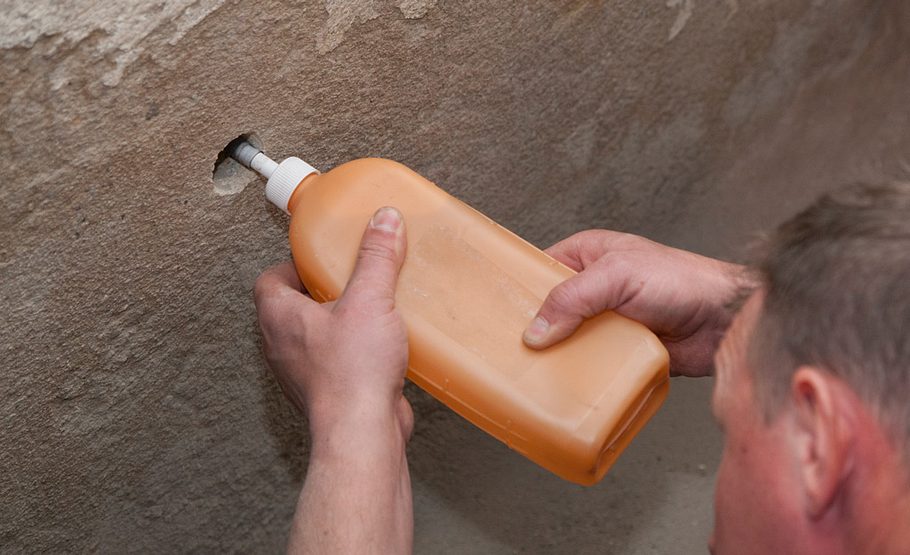

Anschließend befeuchten Sie die Bohrung für besseren Kontakt mit dem Reparatur-Zementmörtel.
Stromkabel im Garten verlegen

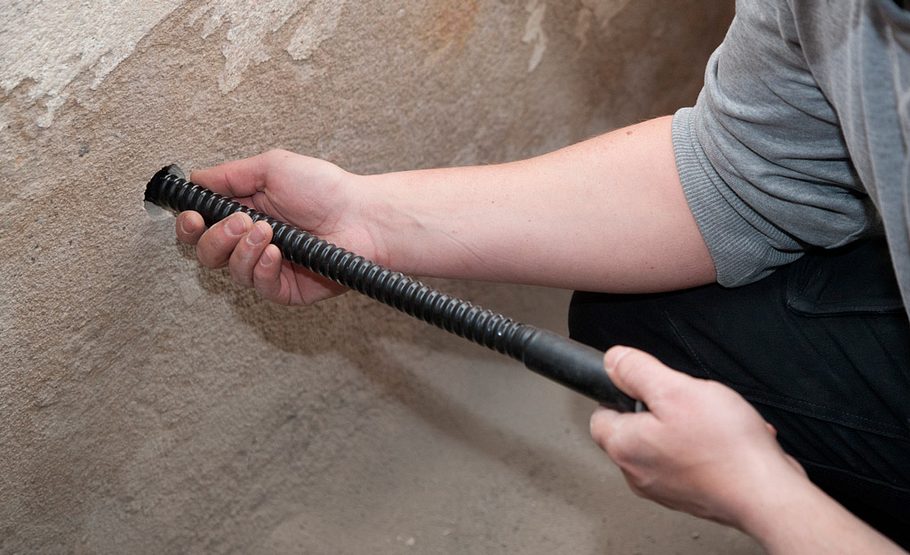

Schieben Sie jetzt die Mauerdurchführung durch die Wand. Die Verschlusskappen noch nicht entfernen!
Stromkabel im Garten verlegen

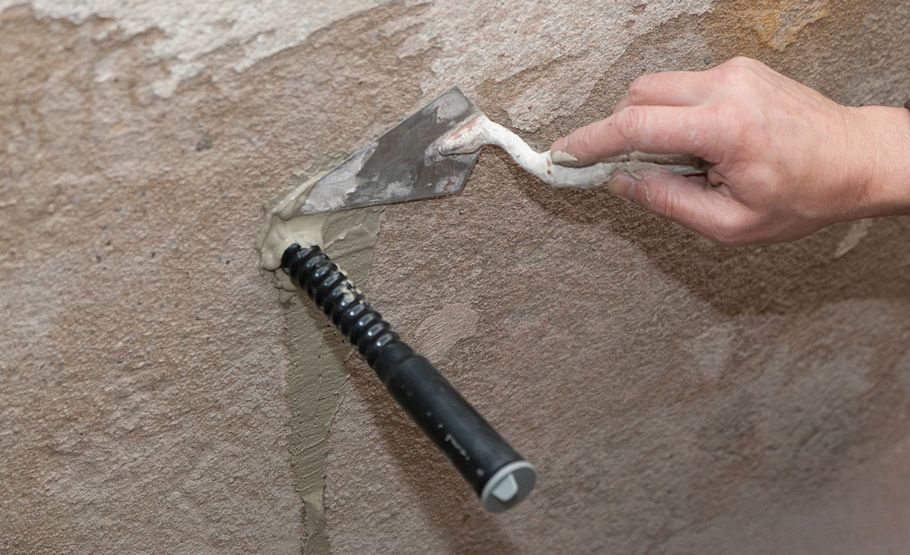

Mit Blitzzement (am besten aus einer dicken Spritze) füllen Sie den Spalt möglichst dicht innen und außen auf.
Stromkabel im Garten verlegen
Die Außenwand vorher entsprechend säubern! Entfernen sie erst dann die beiden eingeklebten Stopfen.
Stromkabel im Garten verlegen

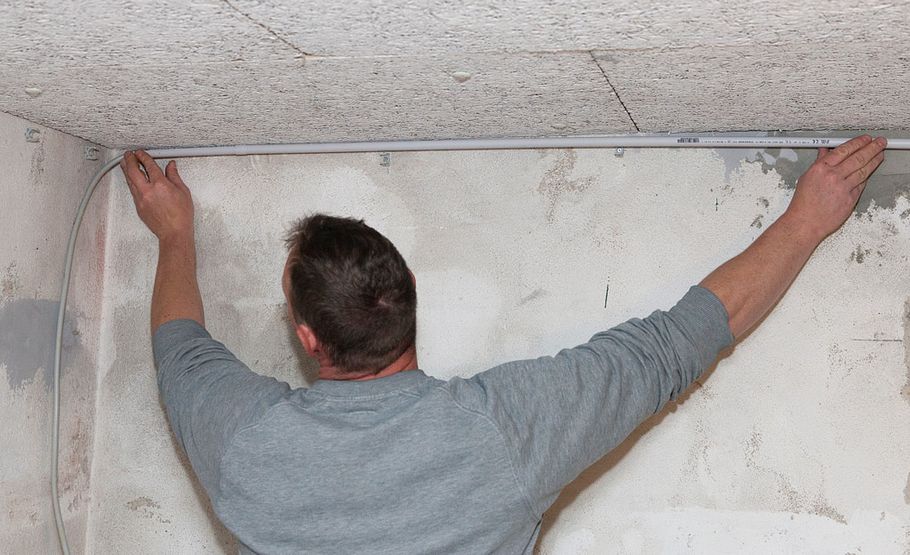

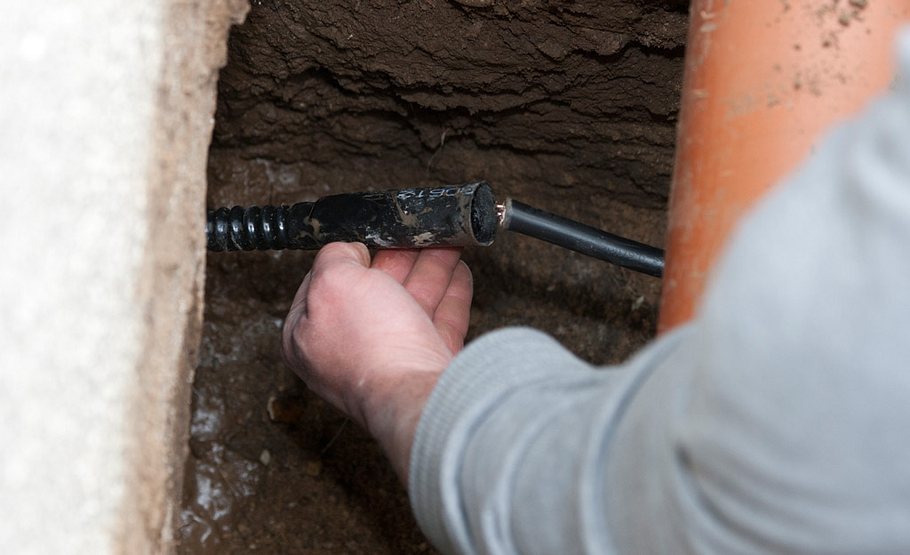

Führen Sie nun das gesäuberte Erdkabel ein – weit genug, um bis in die Kleinunterverteilung zu gelangen.
Stromkabel im Garten verlegen

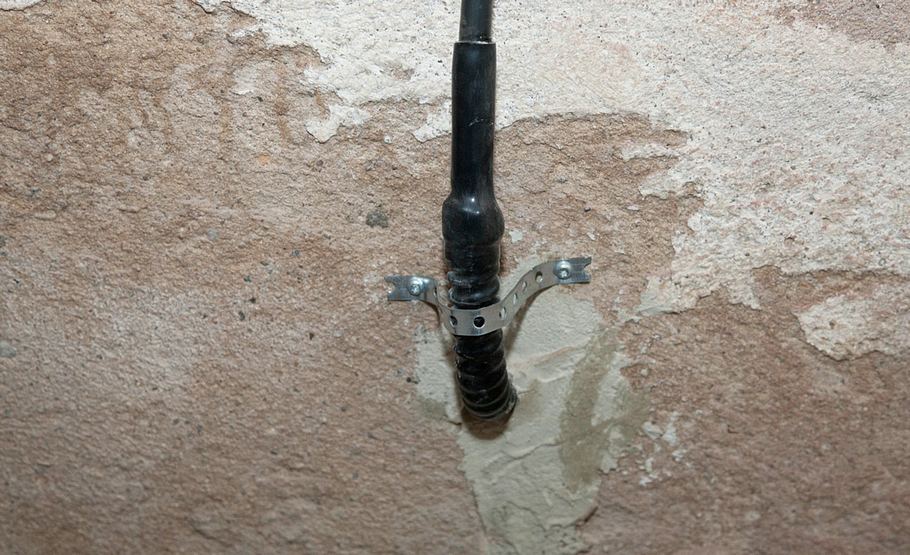

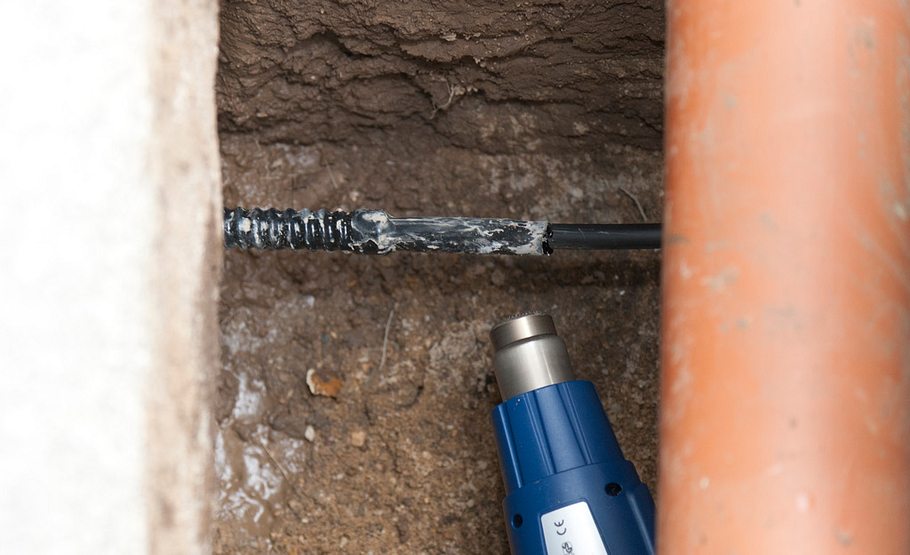

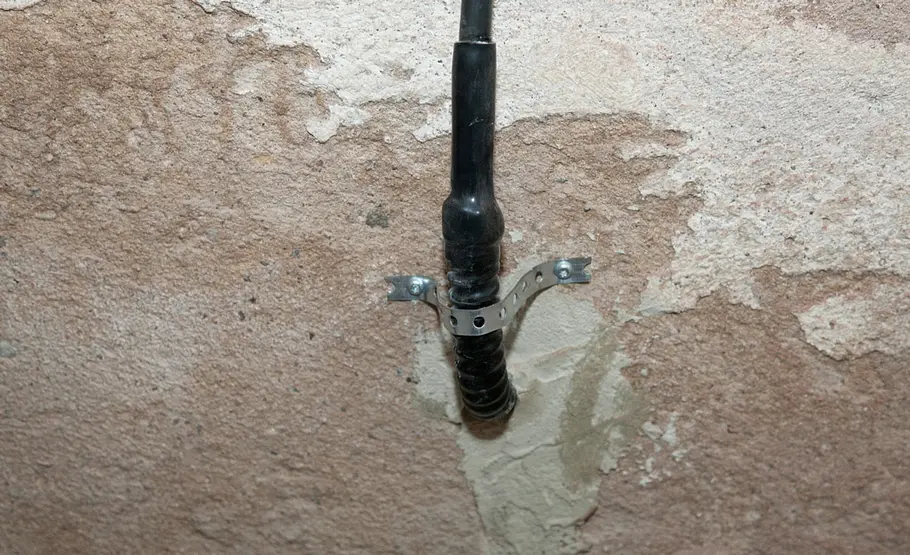

Mit einem Heißluftgebläse wird dann der Schrumpfschlauch der Mauerdurchführung gleichmäßig erwärmt, bis er …
Stromkabel im Garten verlegen

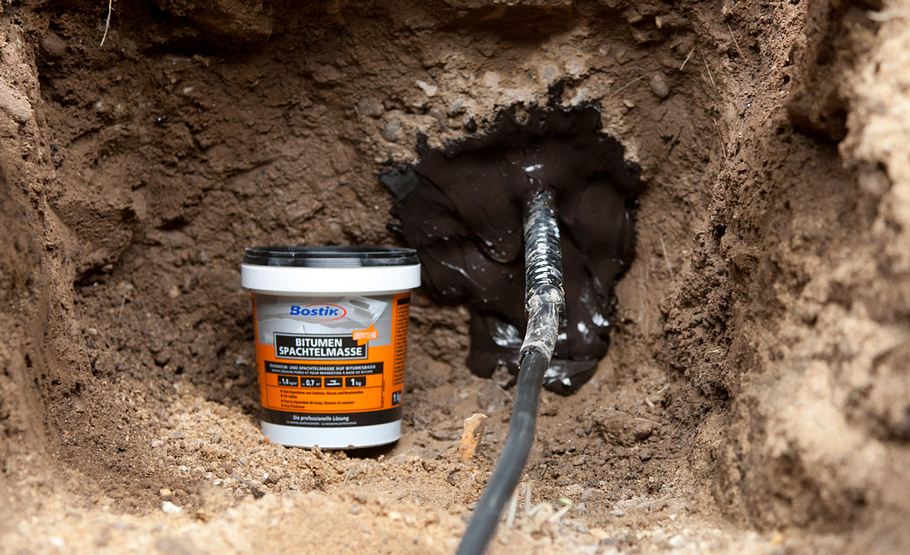

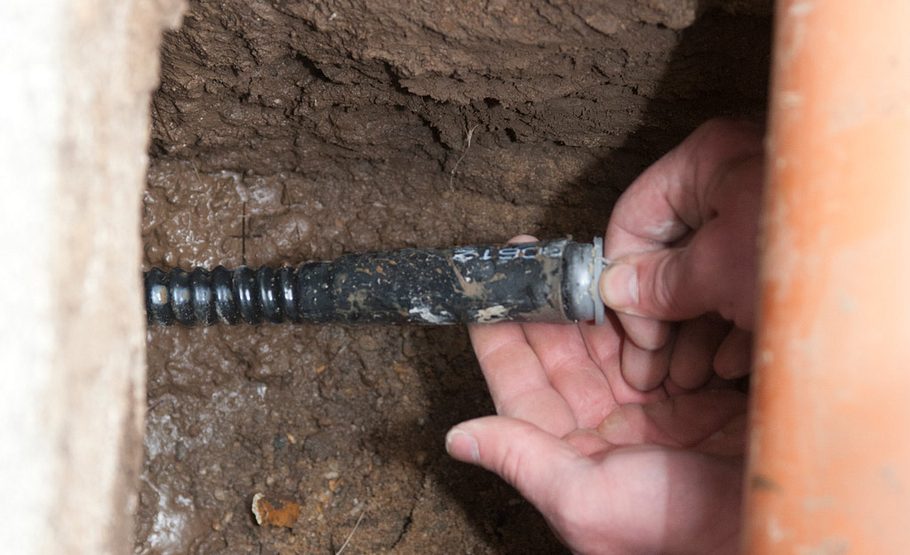

… ganz dicht am Kabel anliegt – innen und außen. Die Durchführung außen zusätzlich mit Bitumen-Spachtelmasse dichten.
Stromkabel im Garten verlegen
Das im Sandbett liegende Kabel von oben schlagfest abdecken. Wir haben aufgeschnittenes KG-Rohr verwendet.
Stromkabel im Garten verlegen

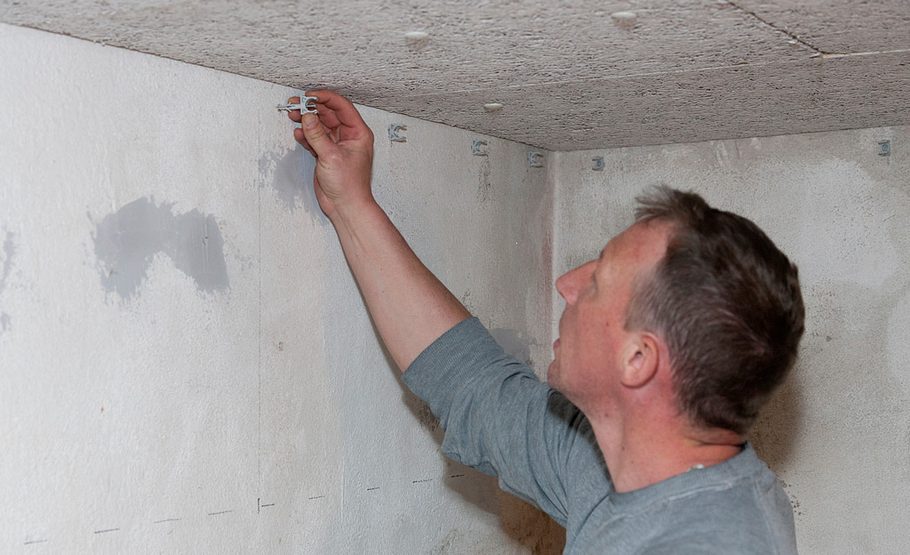

Kabel und Leerrohr ablängen, Kabel einziehen und die Rohre einclipsen.
Stromkabel im Garten verlegen

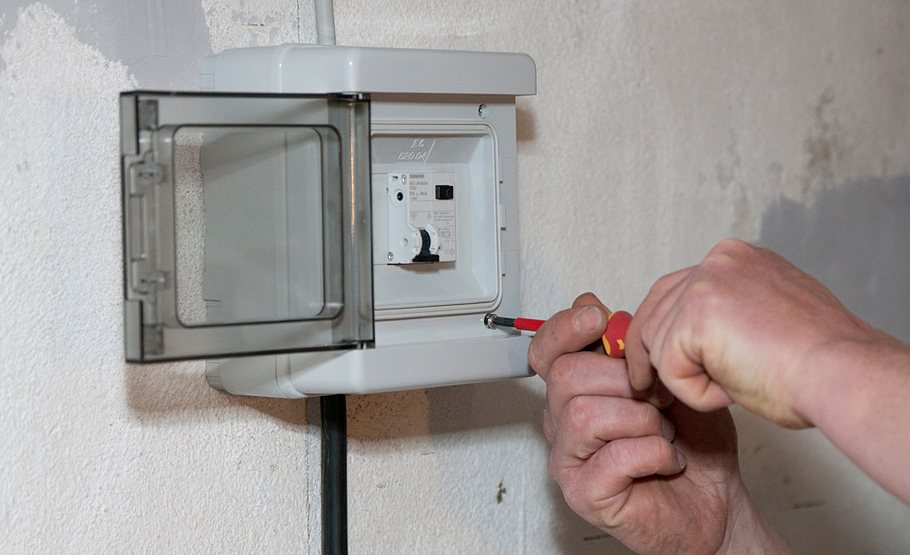

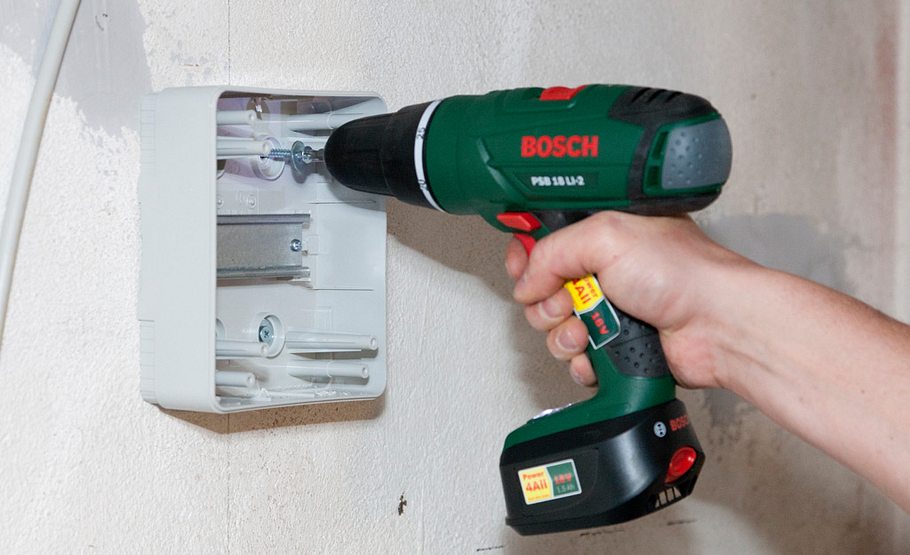

Die Unterverteilung wird an der festgelegten Position mit Schrauben und Dübeln an der Wand angebracht.
Stromkabel im Garten verlegen

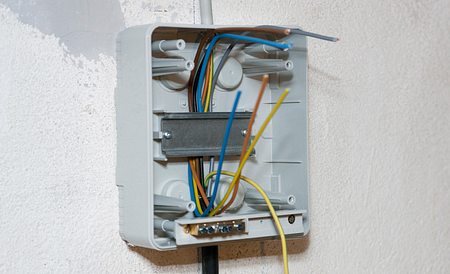

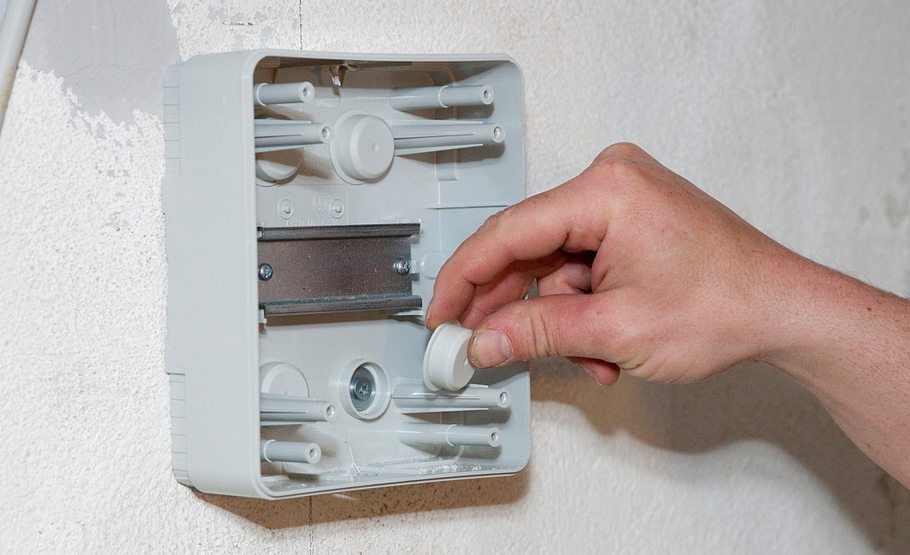

Die beiliegenden Schutzkappen aufstecken. Das Anschlusskabel wird hier von oben, das Erdkabel von unten in den …
Stromkabel im Garten verlegen

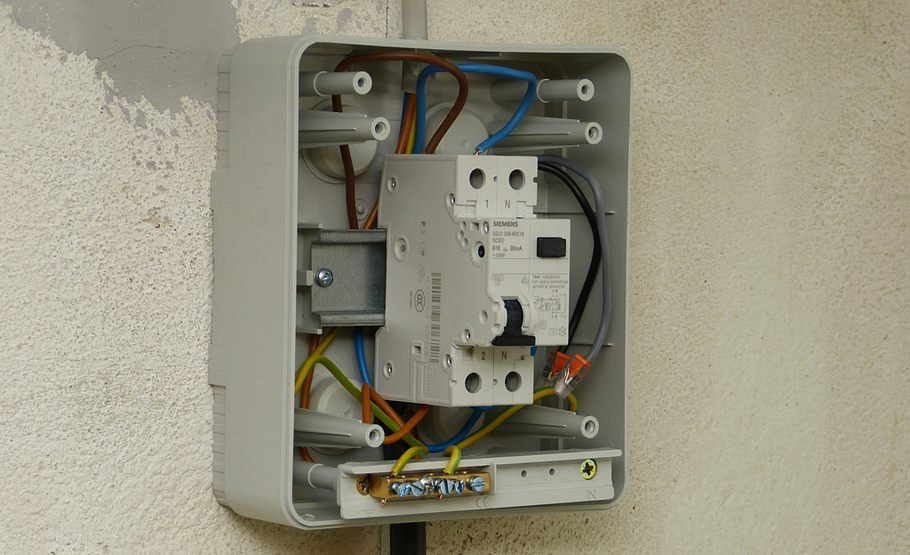

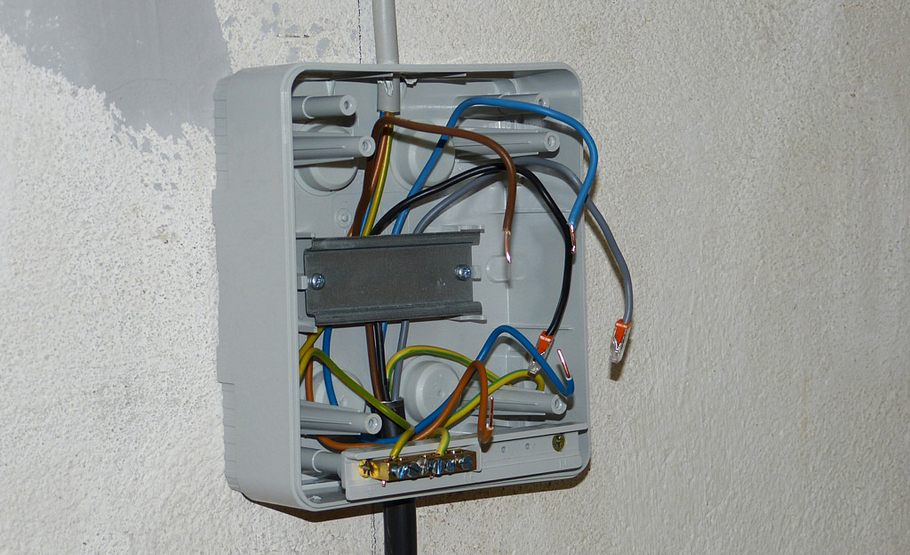

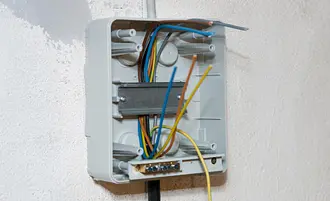

… Kleinverteiler geführt, die Adern hinter die Hutschiene gelegt, so dass die Zuleitung von unten, die Ableitung von oben …
Stromkabel im Garten verlegen
… in den Schutzschalter führt. Die Schutzleiter zusammenklemmen, Neutralleiter und Phase jeweils am …
Stromkabel im Garten verlegen
… aufgeclipsten FI anklemmen. Der Anschluss der Zuleitung auf der Hauptverteilerseite erfolgt erst ganz zum Schluss. Da hier eine dreiadrige Zuleitung verwendet wurde, wurde vom Erdkabel auch nur eine Phase (braun) verwendet. Die beiden anderen Phasen (schwarz und grau) dienen nur einer optionalen späteren Erweiterung. Bisher haben Sie nur an stromlosen Bauteilen gearbeitet. Den Anschluss an den Hauptverteiler unbedingt dem Fachmann überlassen.
Stromkabel im Garten verlegen

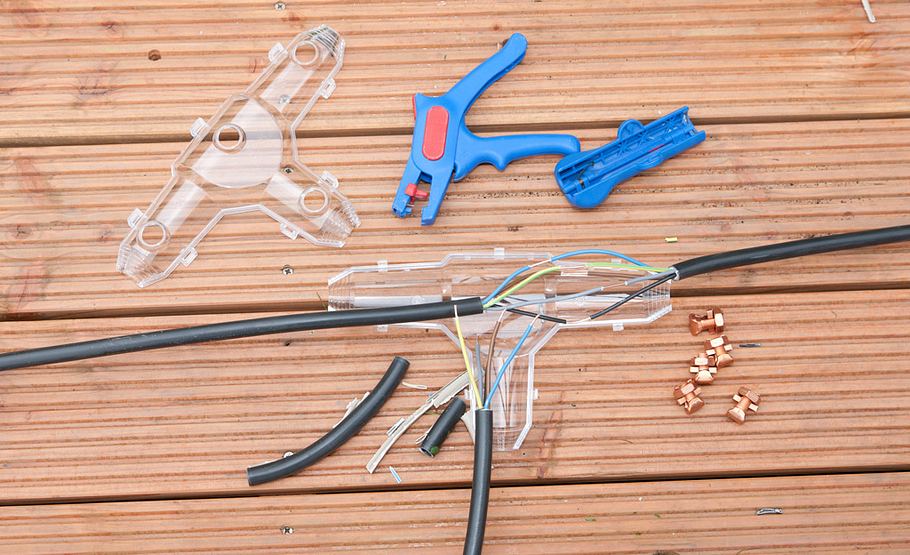

Für einen T-Abzweig des Erdkabels (z. B. für eine Leuchte) isolieren Sie die Adern an entsprechender Stelle ab, ohne sie zu trennen.
Stromkabel im Garten verlegen

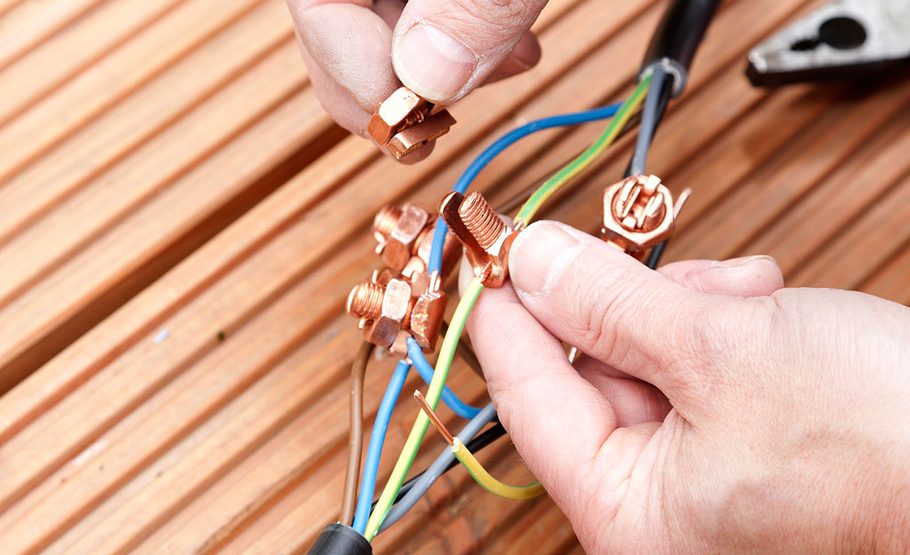

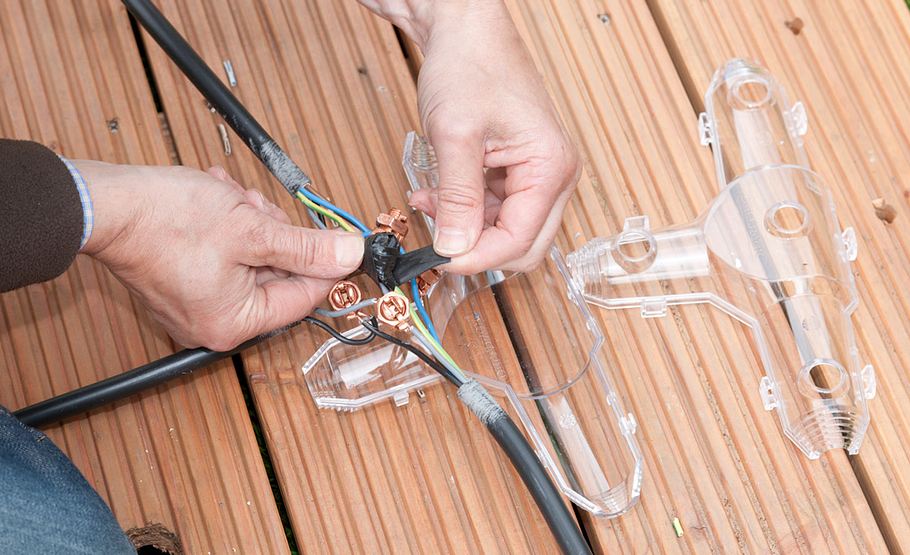

Mit Schlitzbolzenklemmen verbinden Sie die durchgehenden Adern mit denen des Abzweigs – möglichst an versetzter Stelle.
Stromkabel im Garten verlegen

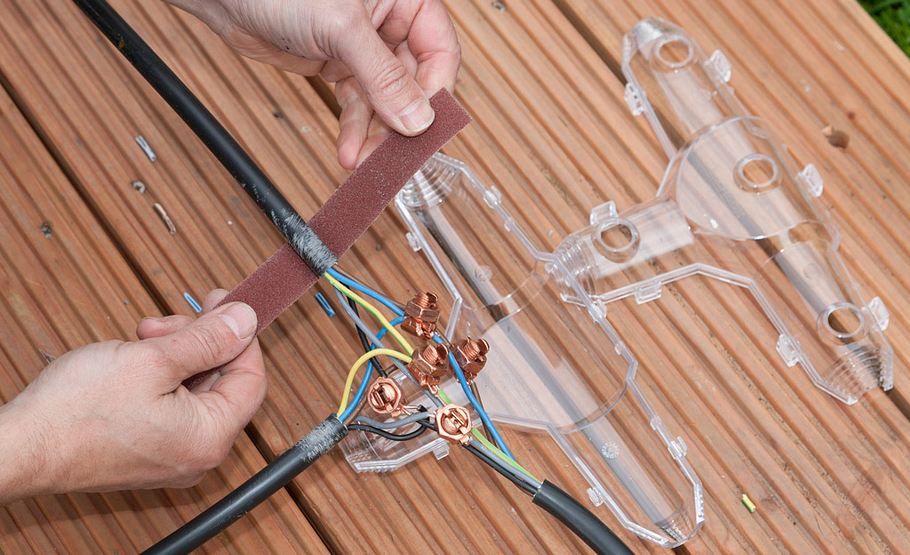

Die Außenisolation des Erdkabels im Bereich des Vergussschalen-Eintritts mit dem beiliegenden Schleifpapier anrauen.
Stromkabel im Garten verlegen
Die Klemmen dürfen einander keinesfalls berühren! Wir haben daher einzelne Klemmen mit Isolierband abgeklebt.
Stromkabel im Garten verlegen

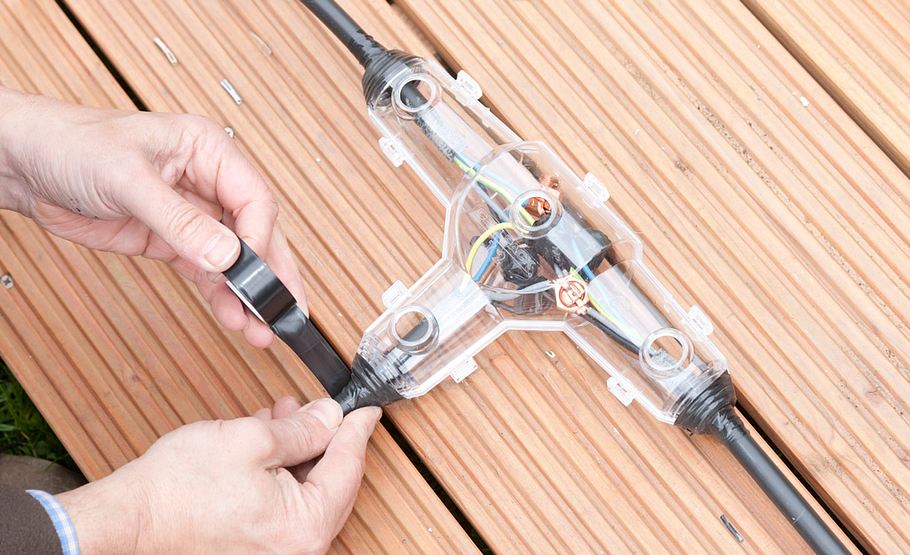

Die Vergussschalen dann zuklicken und die Kabelausgänge mit Isolierband sorgfältig abdichten.
Stromkabel im Garten verlegen

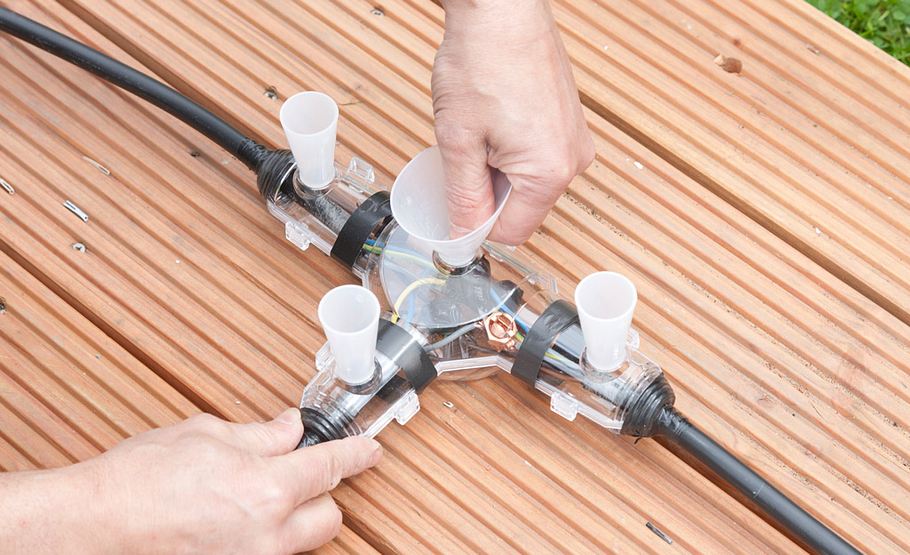

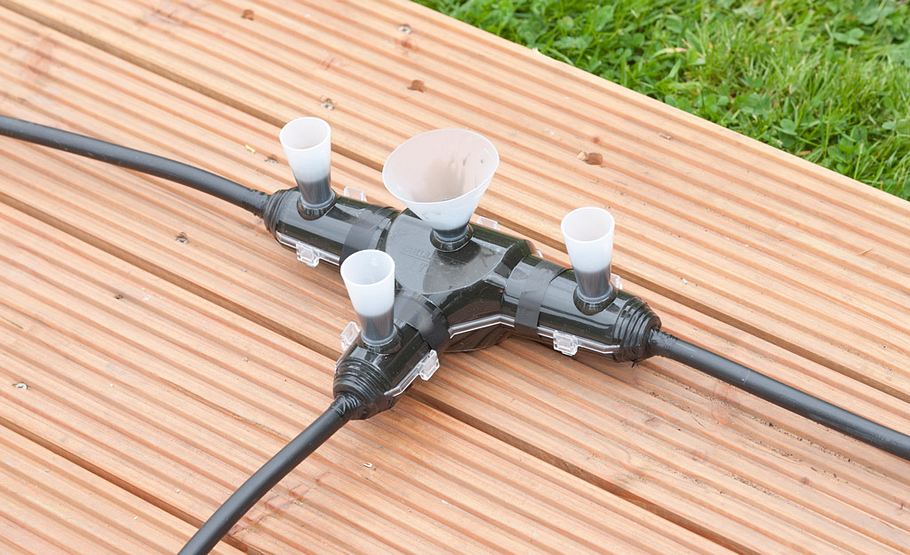

Setzen Sie mittig den Einfülltrichter ein, an den drei Ausgängen werden die Entlüftungstrichter fest eingesteckt.
Stromkabel im Garten verlegen

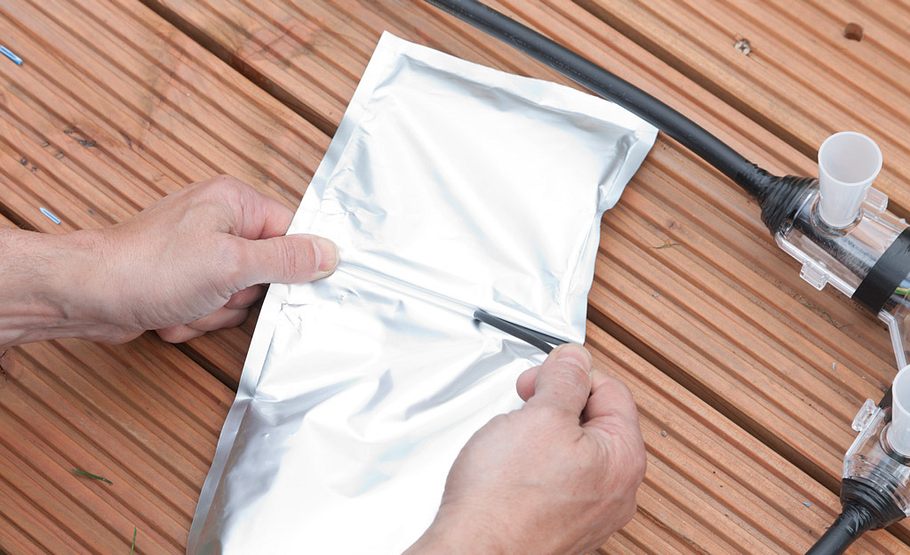

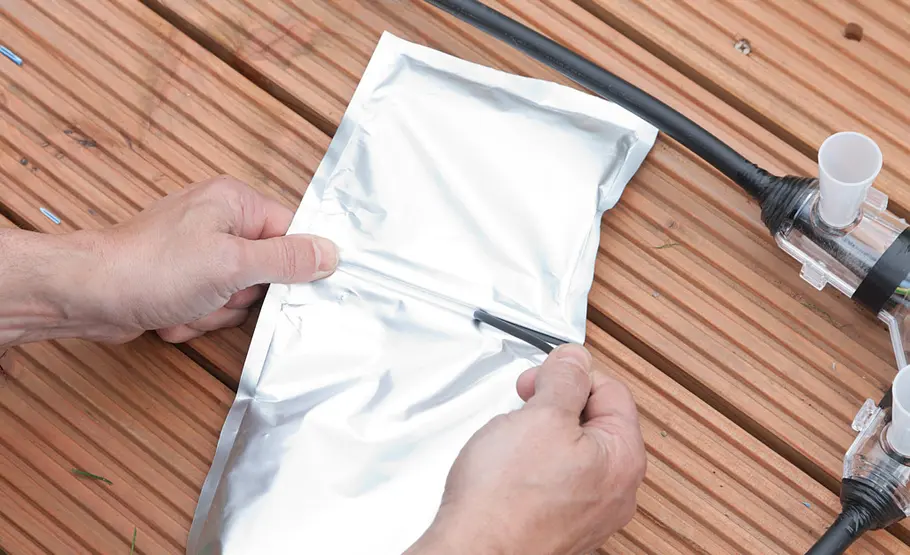

Das Vergussharz befindet sich in einem Zweikammer-Beutel: Trenngummi entnehmen und die Flüssigkeiten im Beutel …
Stromkabel im Garten verlegen

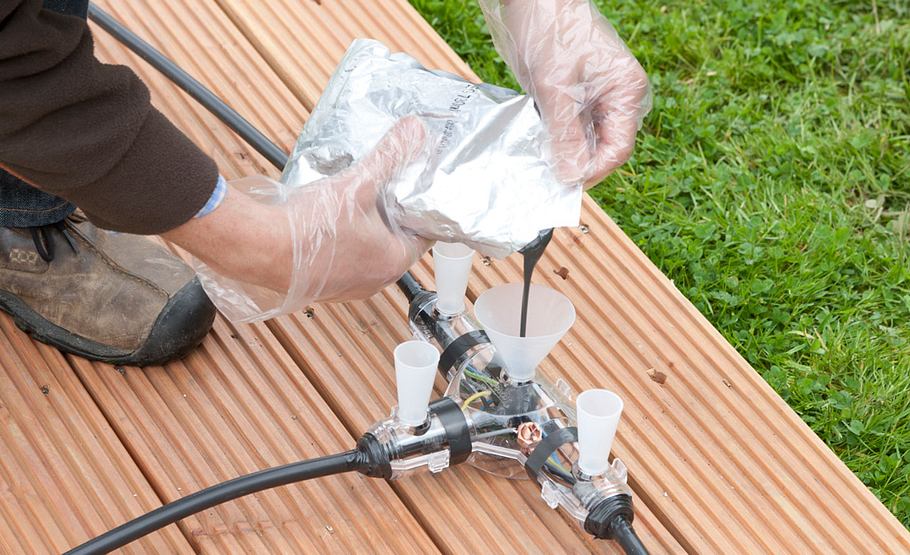

… etwa drei Minuten gut durchmischen. Dann Handschuhe anziehen, Beutelecke aufschneiden und das Harz einfüllen.
Stromkabel im Garten verlegen
Das Aushärten hängt von der Außentemperatur ab, rechnen Sie jedoch mit einigen Stunden. Die Trichter dann abdrehen.
Checkliste Werkzeug
Akku-Schrauber
Bohrhammer
Handwerkzeuge
Heißluftgebläse
Maßband
Spaten
Spitzhacke
"Es gibt nichts dauerhafteres als ein Provisorium". Dass diese Aussage auch für sicherheitsrelevante Themen gilt, beweist ein Blick in unsere Gärten: Stromkabel – von irgendeiner Steckdose abgezweigt – liegen wild im Gebüsch, Erdkabel sind nur handtief verlegt, die Leitungen sind nicht gegen Fehlerstrom abgesichert und oftmals einfach mit Kupplung und Stecker (mehrfach) verlängert. Falsche Querschnitte oder nicht für außen zugelassene Bauteile runden das Gesamtbild ab.
Teils haben solch abenteuerliche Installationen über Jahre Bestand, bis irgendwann Feuchtigkeit oder ein Spatenhieb dem Ganzen ein Ende bereitet – hoffentlich ohne dass dabei Personen zu Schaden kommen. Damit soll jetzt Schluss sein! Wie Sie Erdkabel selbst verlegen zeigt die Bildergalerie oben Schritt für Schritt. Das folgende Video hilft, bei der Planung der Erdkabel-Verlegung alle Sicherheitsaspekte zu befolgen:
Für das Abspielen des Videos nutzen wir den JW Player der Firma Longtail Ad Solutions, Inc.. Weitere Informationen zum JW Player findest Du in unserer Datenschutzerklärung.
Bevor wir das Video anzeigen, benötigen wir Deine Einwilligung. Die Einwilligung kannst Du jederzeit widerrufen, z.B. in unserem Datenschutzmanager.
Weitere Informationen dazu in unserer Datenschutzerklärung.
Erdkabel verlegen: Ein Fall für den Fachmann?
Wir zeigen Ihnen eine sichere Strominstallation, weisen aber auf eines ganz zu Beginn eindringlich hin: Die Arbeiten an Stromleitungen sind etwas für den qualifizierten Fachhandwerker! Lassen Sie die Finger vom Strom, wenn Sie nicht ganz sicher sind, dass das, was Sie tun, auch richtig und sicher ist. Inzwischen bieten etliche regionale Elektroinstallateure an, Heimwerker bei der Installation zu unterstützen, sie umfassende Vorarbeiten durchführen zu lassen und dann den Anschluss an den Hausstrom und die Abnahme der Anlage durchzuführen. So sparen Sie viel Geld und gehen trotzdem sicher, dass es am Ende keine böse Überraschung gibt und Ihr Garten „betriebssicher“ ist.
Praxistipp: Erdkabel mit einer Spannung bis maximal 1000 Volt müssen im Garten mindestens 60 cm tief verlegt werden. Und: Strom im Außenbereich braucht einen Fehlerstromschutzschalter (alte Bezeichnung: FI-Schalter, heute RCD).
Erdkabel im Garten verlegen: Material
Wir haben alle Produkte für die Installation von Conrad-Electronic bezogen. Dies sind im einzelnen folgende Artikel:
- A: Erdkabel NYY-J 5 x 2,5 mm2 (Best-Nr.: 600752; 3,53 €/Meter)
- B: Mauerdurchführung 700 mm (Best-Nr.: 549648; 28,06 €)
- C: Gießharz-T-Abzweigmuffe (Best-Nr.: 520421; 45,62 €)
- D: Elektro-Kleinverteilung AP (Best-Nr.: 612582; 27,99 €)
- E: Fehlerstrom-Schutzschalter (Best-Nr.: 612742; 62,95 €)
- F: Installationskabel NYM-J 3 x 2,5 mm2 (Best-Nr.: 600570; 2,32 €/Meter)
Praxistipp: Bitte beachten Sie, dass Sie bei Sofortnutzung aller Leitungen des Erdkabels eine 5-adrige Zuleitung brauchen (Best-Nr.: 600532; 3,34 €/Meter). Wir empfehlen, als Reserve für spätere Erweiterungen ein 5-adriges Erdkabel zu verlegen, auch wenn Sie zunächst nur einen Stromkreis anschließen.
Bohrhammer für den Wanddurchbruch
Wanddurchführungen sorgen für mechanische Sicherheit und verhindern das Eindringen von Wasser. Doch für den Heimwerker ist es nicht einfach, ein 40-mm-Loch in die Wand zu bohren. Hier bewegt man sich schon im Bereich der Kernbohrung. Von Bosch gibt es jedoch den Hammerbohrer Speed X (Durchmesser 30 mm; 450 mm lang, Online- Preis ab etwa 70 Euro) mit üblicher SDS-plus-Aufnahme für den Bohrhammer. Abhängig vom Wandmaterial reicht ein üblicher Bohrhammer hier aus, und das Loch kann behutsam mit dem Bohrer auf etwa 32 mm aufgeweitet werden. Groß genug, um die Mauerdurchführung hindurchzuschieben. Bei Stahlbeton werden Sie sich jedoch ein Kernbohr-Gerät im Maschinenverleih besorgen müssen.
